Используя тонкий листовой металл для обшивки, или делая из него декоративные панели, для усиления необходимо выдавливание на его поверхности рельефа, выполняющего роль ребра жесткости. Оно предотвращает продавливание листа при легком нажатии, к тому же сделает его неотличимым от заводского изделия. Такой рельеф можно делать у себя дома, если собрать вальцовочный станок.
Как сделать станок для создания ребер жесткости на листовом металле

Материалы:


  • стальной уголок;
  • стальная полоса;
  • мощные шестерни – 2 шт.;
  • подшипники – 2 шт.;
  • стальной кругляк;
  • стальная труба;
  • болты, гайки, шпильки.

Изготовление станка


Для сварки станины станка понадобиться подготовить 2 заготовки длиной по 40 см из уголка и полосы.
Как сделать станок для создания ребер жесткости на листовом металле

Валы станка изготавливаются из 2-х отрезков кругляка. Один длиной 50 см, а второй должен быть короче на ширину подшипника. Также нужно подготовить 4 заготовки трубки длиной по 5 см. Их внутренний диаметр должен быть на пару миллиметров больше используемого кругляка.
Как сделать станок для создания ребер жесткости на листовом металле

На заготовки из кругляка набивается по подшипнику. Затем на них надеваются по 2 обрезка трубок, после чего устанавливаются шестерни.
Как сделать станок для создания ребер жесткости на листовом металле

Как сделать станок для создания ребер жесткости на листовом металле

Далее сваривается станина. Для этого нужно уложить уголок и полосу, чтобы примерить на них валы.
Элементы станины нужно будет развести и приварить между ними короткую проставку.
Как сделать станок для создания ребер жесткости на листовом металле

Также на полосе понадобится вырезать паз для дальнейшей регулировки вальцов.
Как сделать станок для создания ребер жесткости на листовом металле

Как сделать станок для создания ребер жесткости на листовом металле

Как сделать станок для создания ребер жесткости на листовом металле

На следующем этапе сваривается механизм регулировки.
Как сделать станок для создания ребер жесткости на листовом металле

Для этого понадобится снять одну трубку с вала напротив паза станины. Снизу к ней приваривается короткий болт, который позволит ее прикручивать к корпусу станка.
Как сделать станок для создания ребер жесткости на листовом металле

Как сделать станок для создания ребер жесткости на листовом металле

Как сделать станок для создания ребер жесткости на листовом металле

Как сделать станок для создания ребер жесткости на листовом металле

Под прямым углом относительно него нужно приварить длинный доработанный болт с гайкой, продетый через массивную пластину. Перед этим к его торцу приваривается болтик поменьше с выгнутой дугой прижимной пластинкой. Длинный болт сваривается с трубкой через эту пластинку, благодаря чему сохраняет подвижность.
Как сделать станок для создания ребер жесткости на листовом металле

Затем трубка устанавливается обратно на вал, и прикручивается к станине через паз коротким болтом. После этого пластина на длинном болте приваривается к полосе корпуса.
Как сделать станок для создания ребер жесткости на листовом металле

Далее нужно приварить 3 трубки на валах к станине. Важно все тщательно отмерить, чтобы шестерни хорошо примыкали друг к другу. Также нужно приварить гайку на длинном болте к пластине. На его головку наваривается удобная рукоятка. После этого вращением механизма регулировки можно менять положение вальцов.
Как сделать станок для создания ребер жесткости на листовом металле

Для удобства работы на станке понадобиться сделать параллельный упор. Он должен скользить по части станины из уголка. Его каретку можно сварить из любого листового металла или полосы. На ней делается 2 отверстия, к которым привариваются гайки. Это позволит фиксировать ее положением вкручиванием болтиков. Перпендикулярно к каретке приваривается сам параллельный упор. Это может быть квадрат, профильная труба или другой ровный металлопрокат.
Как сделать станок для создания ребер жесткости на листовом металле

Как сделать станок для создания ребер жесткости на листовом металле

Как сделать станок для создания ребер жесткости на листовом металле

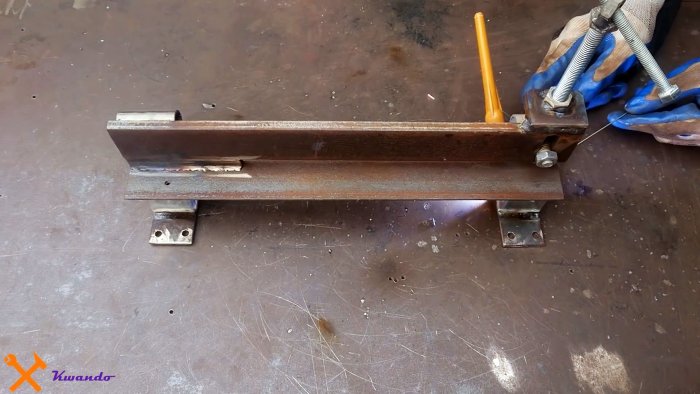

Для крепления станка нужно сделать 2 Т-образные ножки. Они привариваются к уголку станины. На их подошвах делаются отверстия, чтобы станок можно было прикручивать к столешнице.
Как сделать станок для создания ребер жесткости на листовом металле

Как сделать станок для создания ребер жесткости на листовом металле

Работа на станке заключается в протягивании листового металла между вальцами. Для этого он вставляется до регулируемого параллельного упора. Затем вальцы поджимаются вращением винта, и лист аккуратно протягивается руками в направлении от себя.
Как сделать станок для создания ребер жесткости на листовом металле

Если угол рамки из ребер жесткости нужно скруглить, то параллельный упор снимается.
Как сделать станок для создания ребер жесткости на листовом металле

Как сделать станок для создания ребер жесткости на листовом металле

Как сделать станок для создания ребер жесткости на листовом металле

Как сделать станок для создания ребер жесткости на листовом металле

Как сделать станок для создания ребер жесткости на листовом металле

Как сделать станок для создания ребер жесткости на листовом металле
