Наличие гибочного станка в домашней мастерской будет совсем нелишним. С его помощью можно изгибать тонкие листы жести и алюминия для самых разных нужд.
Как сделать мини станок для гибки металла

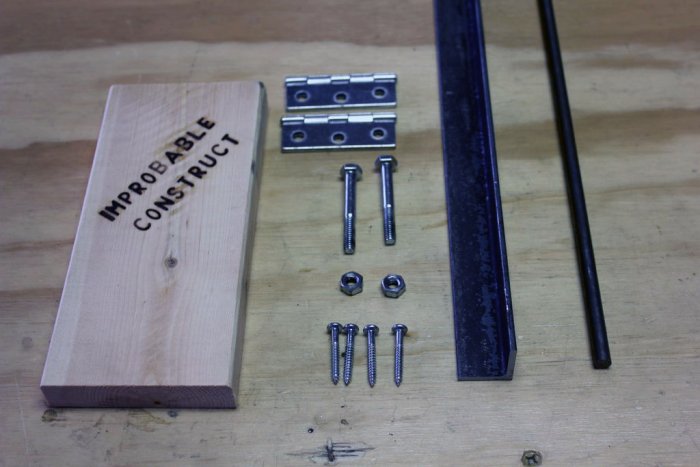

Понадобится


Поскольку мы собираемся работать с тонкими материалами, то и усилия изгиба будут не слишком большими. С учетом этих факторов, производим подбор материалов:
  • уголок 25×25 мм длиной 500 мм;
  • стержень диаметром 8 мм длиной 250 мм;
  • две навесных петли 25×60 мм;
  • два болта 6×50 мм с гайками;
  • четыре винта;
  • деревянный брус 50×100×300 мм.

Как сделать мини станок для гибки металла

Чтобы выполнить все операции, понадобится дрель со сверлами диаметром 3,5 и 6,5 мм, ленточная пила, сварочное оборудование, тиски и струбцины.

Процесс изготовления мини гибочного станка

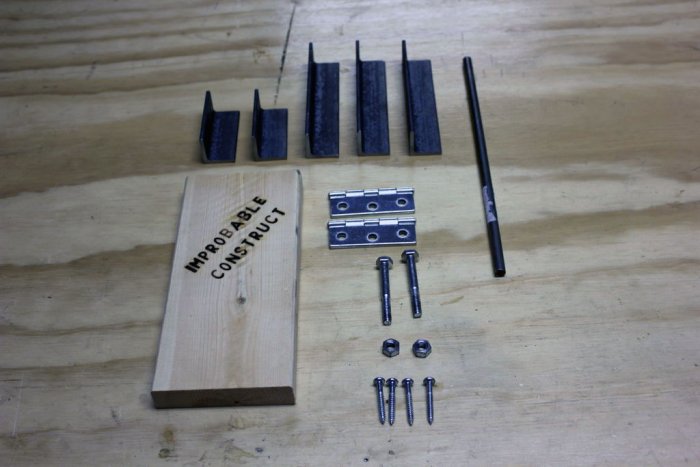

Разрезаем уголок 25×25 мм ленточной пилой на пять отрезков: три – длиной 125 мм и два – 62,5 мм. Также отрезаем от стального стержня диаметром 8 мм отрезок длиной 250 мм для изготовления ручки.
Как сделать мини станок для гибки металла

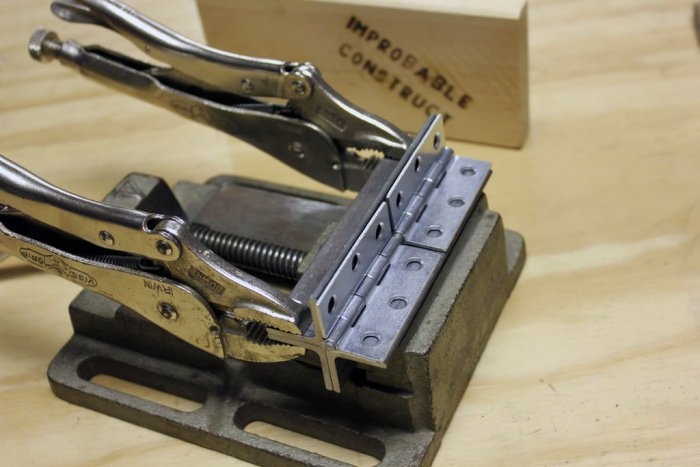

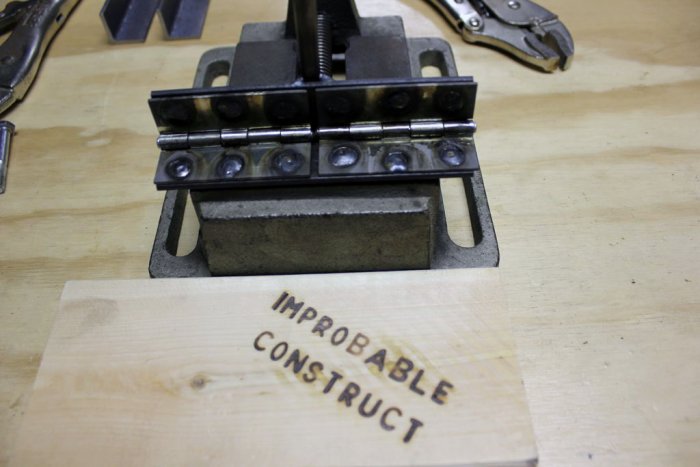

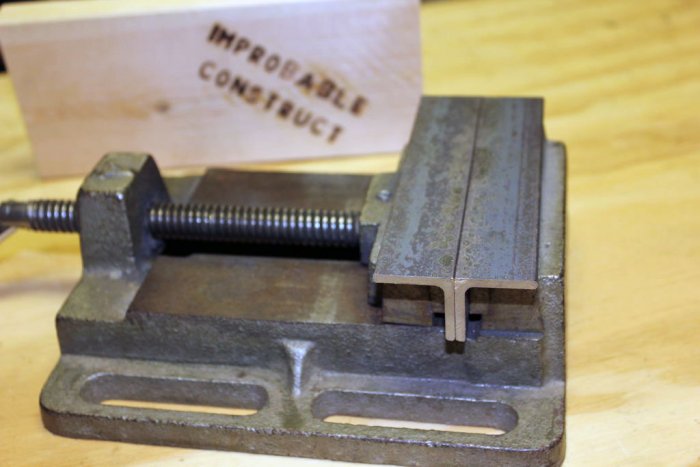

Два стальных уголка по 125 мм складываем полками вниз и зажимаем в тиски. Третий укладываем на один из двух, зажатых в тиски, так, чтобы наружная сторона вертикальной полки совпала с линией соединения двух нижних уголков, и сжимаем их струбцинами.
Как сделать мини станок для гибки металла

Как сделать мини станок для гибки металла

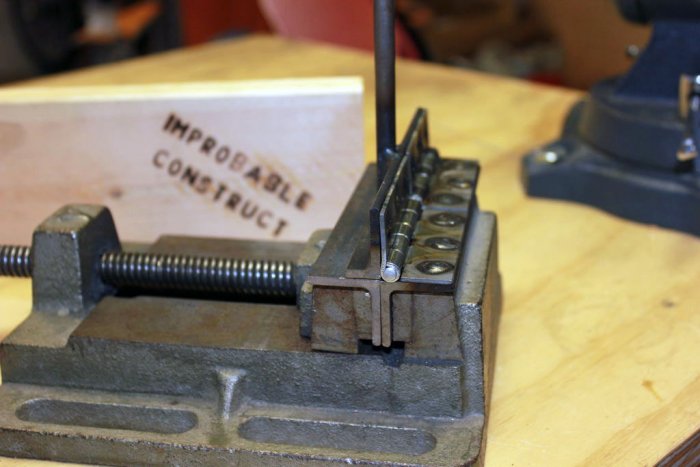

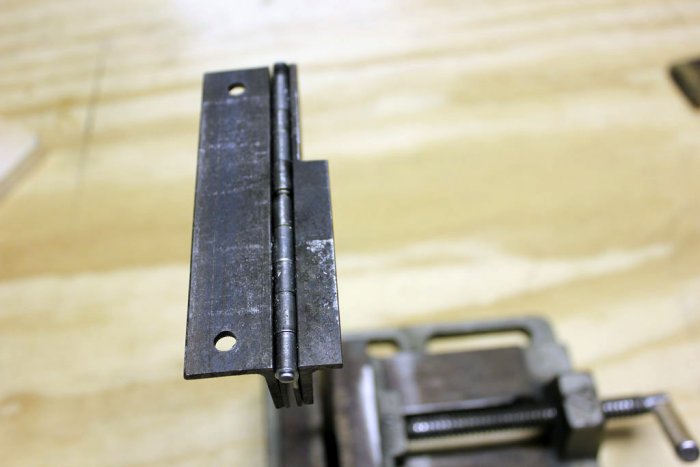

Помещаем во внутренний угол, образованный тремя элементами, навесные петли. Плотно прижимаем их к полкам и через отверстия для шурупов привариваем к металлу. Убеждаемся, что петли свободно складываются и раскладываются.
Как сделать мини станок для гибки металла

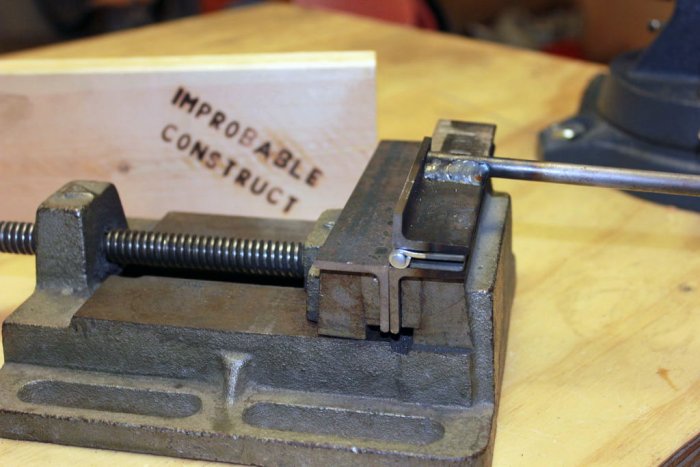

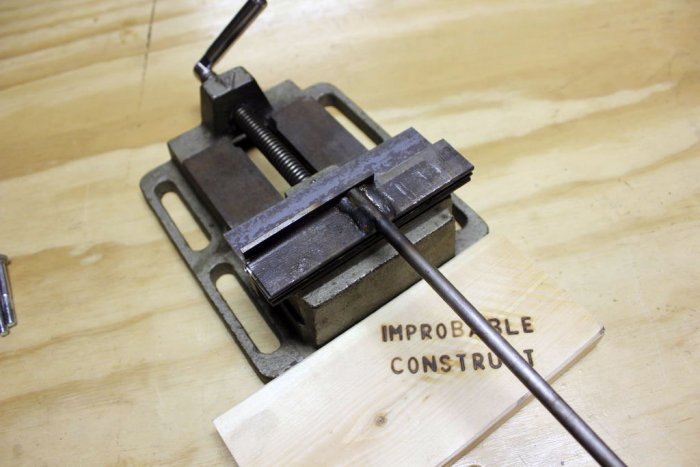

Снова складываем шарниры и по центру поперечно упираем в вертикальную полку стальной стержень и привариваем его к горизонтальной полке с наружной стороны.
Как сделать мини станок для гибки металла

Как сделать мини станок для гибки металла

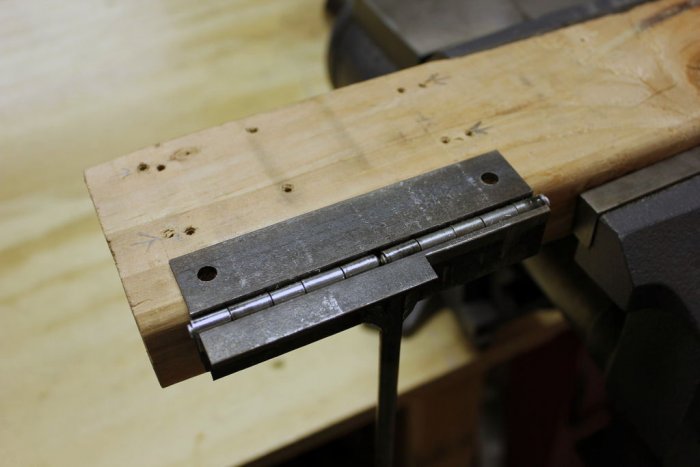

На полке уголка без ручки сверлим по центру, отступив от торцов 12 мм, по одному отверстию диаметром 6,5 мм. Кладем этот элемент на продольный угол деревянного бруса ближе к одному концу, чтобы полка с отверстиями оказалась сверху. Используя этот уголок как шаблон, сверлим два сквозных отверстия в брусе, который за другой конец зажат в тисках.
Как сделать мини станок для гибки металла

Как сделать мини станок для гибки металла

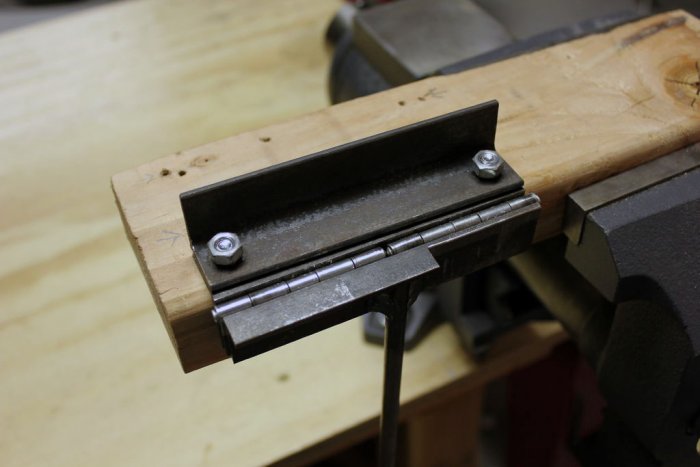

В третьем уголке тем же сверлом выполняем также два отверстия на таком же расстоянии друг от друга, что и во втором уголке. Он будет крепиться к нему так, чтобы его угол был направлен в сторону от петель. Но центры отверстий в третьем уголке смещаем к кромке горизонтальной полки на величину толщины материала для изгиба.
Как сделать мини станок для гибки металла

Как сделать мини станок для гибки металла

В нашем случае величина смещения должна быть 1,6 мм.

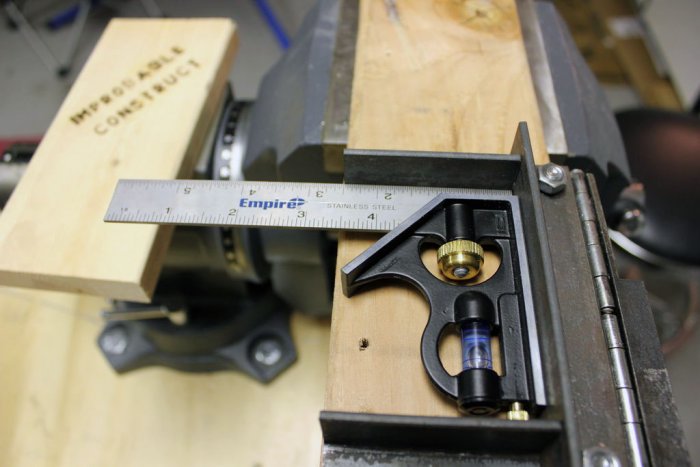

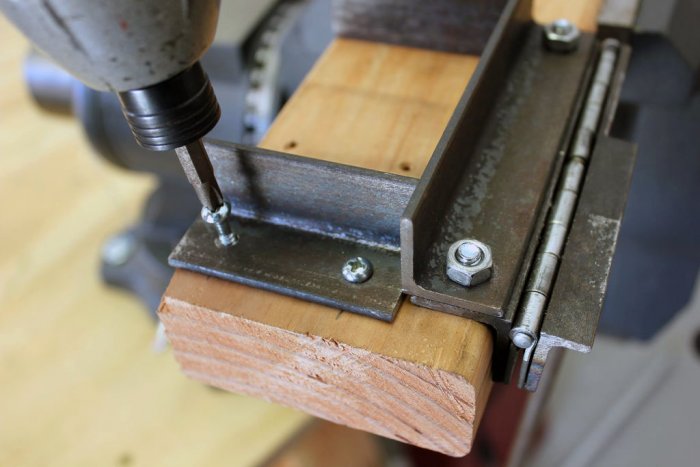

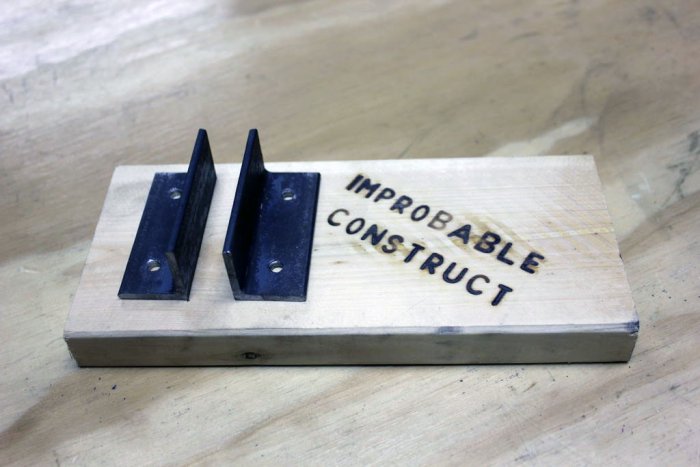

В двух коротких заготовках уголка по краям сверлим отверстия диаметром 3,5 мм и прикручиваем их винтами к деревянному брусу так, чтобы они упирались в продольно закрепленный большой уголок и составляли с ним 90 градусов.
Как сделать мини станок для гибки металла

Как сделать мини станок для гибки металла

Как сделать мини станок для гибки металла

Как сделать мини станок для гибки металла

Наш станок готов к работе.

Испытание станка

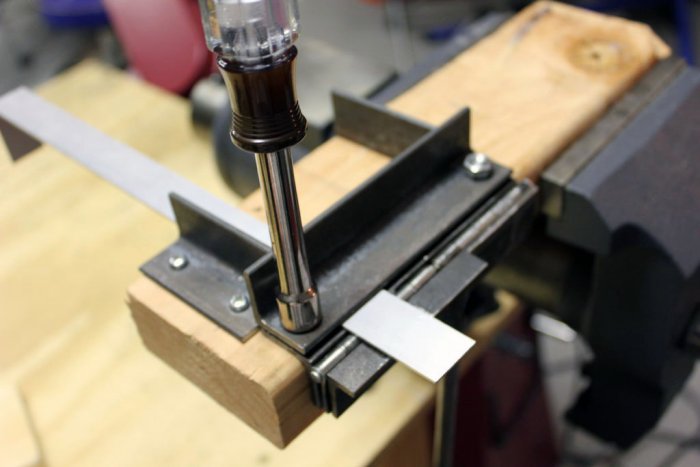

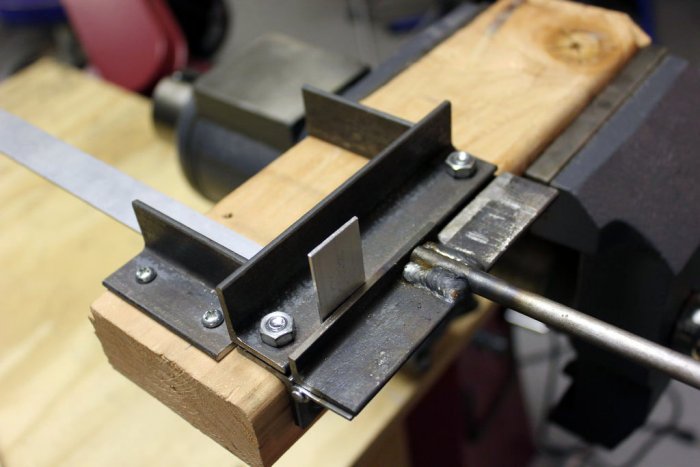

Ослабляем гайки крепления уголков и в образовавшуюся щель между ними просовываем полоску металла, которую необходимо согнуть. Чтобы изгиб получился ровным, прижимаем полоску к направляющему уголку.
Как сделать мини станок для гибки металла

После этого затягиваем гайки, не допуская перетяга дальней гайки и перекоса прижимного уголка. Щель между уголками должна быть одинаковой по всей их длине.

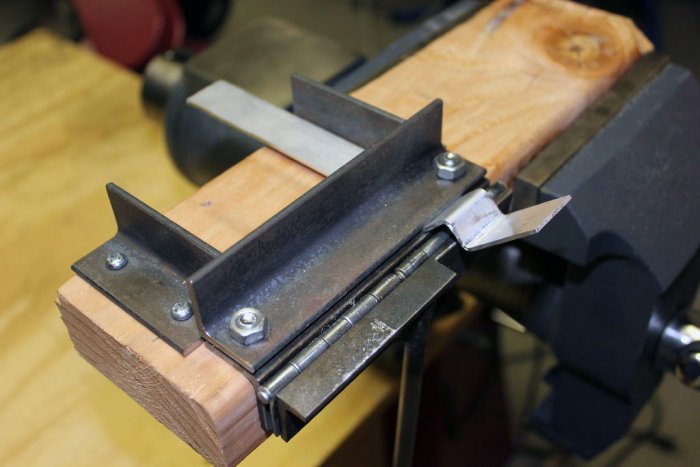

Ручку, которая до сих пор висела вертикально вниз, поднимаем до горизонтального положения. В процессе ее перемещения из первого положения во второе, происходит изгиб металла.
Как сделать мини станок для гибки металла

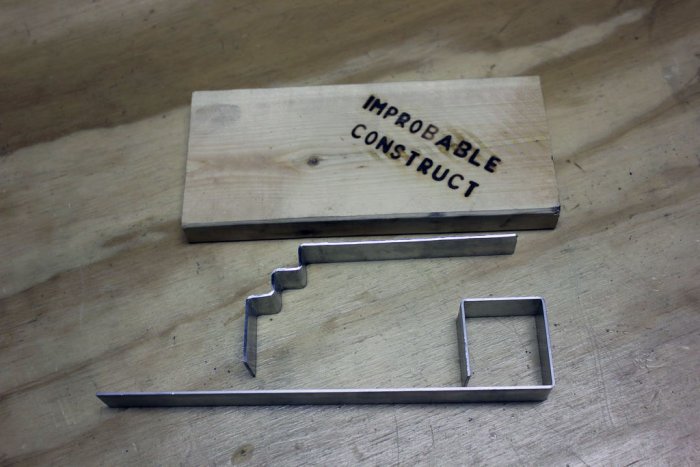

Ослабляем гайки и освобождаем изгибаемый материал. После этого вынимаем его из станка, если изгиб закончился, или перемещаем в другое положение и продолжаем изгибные операции.
Как сделать мини станок для гибки металла

Как сделать мини станок для гибки металла
