Настольная лампа – вещь не то, чтобы необходимая, но иногда бывают моменты, когда без неё никак. Так что лучше всегда её иметь на столе. А ещё лучше – если это небольшая лампа со встроенными аккумуляторами, которые заряжаются, пока лампа работает от сети. Такую лампу можно взять с собой в тёмный чулан, в сарай, погреб, или любое другое место, где перегорела обычная лампочка, которую требуется заменить. А если настольная лампа исполнена оригинально, то её вполне можно использовать и в качестве подсветки в вечернее и ночное время, дабы не жечь много электричества. Лампа, которую я представляю в этом мастер классе, работает от блока питания на12 вольт, с тремя аккумуляторами 18650 внутри, соединёнными последовательно, в сумме дающими напряжение примерно 11,1 вольт. Аккумуляторы будут несъёмными, и будут заряжаться внутри корпуса, с помощью модуля зарядки на 12 вольт. Устройство и конструкция этой лампы просты, как угол стола, а потому и собирается она быстро, буквально за 40-50 минут.
Как сделать настольную лампу из старой кружки со встроенным аккумулятором

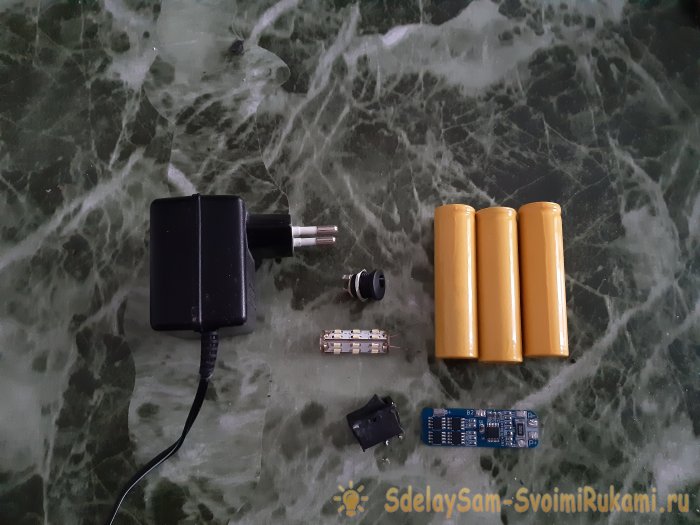

Понадобится


  • Старая термокружка.
  • Крышка от банки, подходящая под внутренний диаметр кружки.
  • Блок питания на 12 вольт.
  • Разъём, подходящий к штекеру блока питания.
  • Модуль зарядки на 12 вольт.
  • Три аккумулятора 18650.
  • Лампочка светодиодная на 12 вольт.
  • Выключатель.

Как сделать настольную лампу из старой кружки со встроенным аккумулятором

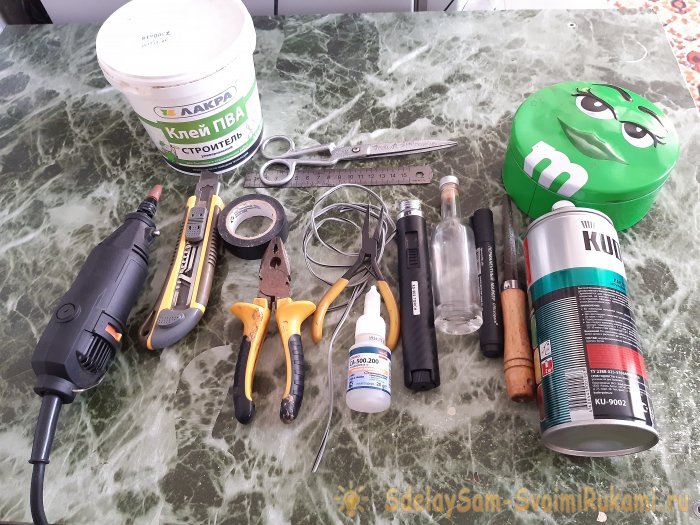

Инструмент и расходный материал:
  • Гравер с тонким режущим диском.
  • Нож канцелярский.
  • Изолента.
  • Плоскогубцы.
  • Провод медный тонкий, двухжильный.
  • Клей секундный.
  • Паяльник с оловом и флюсом.
  • Растворитель с ваткой.
  • Маркер.
  • Напильник.
  • Лак в баллончике.
  • Клей «Холодная сварка».
  • Сода пищевая.
  • Клей ПВА.
  • Кисточка для клея.

Как сделать настольную лампу из старой кружки со встроенным аккумулятором

Изготовление настольной лампы

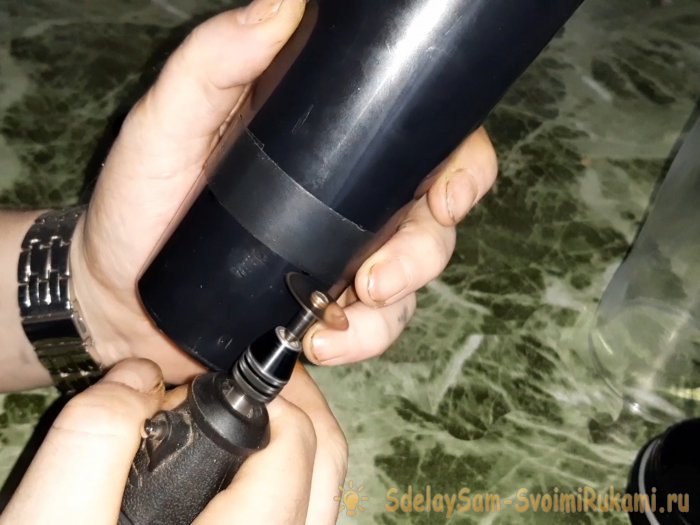

В качестве корпуса для лампы, я решил приспособить термокружку, которая пылилась без дела в тумбочке стола. Состоит такая кружка из двух пластмассовых колб, вставленных друг в друга. Наружная колба сделана из прозрачного пластика, внутренняя – из чёрного пластика. Между ними бумажка с рисунком. Разбирается такая кружка очень просто – нужно лишь выкрутить по резьбе внутреннюю колбу из наружной колбы. Разобрали. Далее, с помощью гравера (или ножа; кому как угодно), отрезаем от внутренней колбы верхушку – 40-50 мм.
Как сделать настольную лампу из старой кружки со встроенным аккумулятором

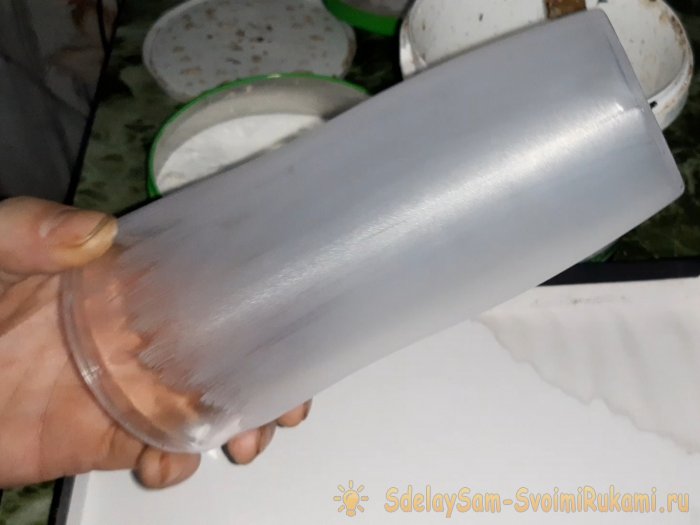

Откладываем эту колбу на время в сторону. Теперь займёмся декором наружной, прозрачной колбы. Для начала нужно протереть её поверхность растворителем, чтоб к этой поверхности лучше приставал клей ПВА.
Как сделать настольную лампу из старой кружки со встроенным аккумулятором

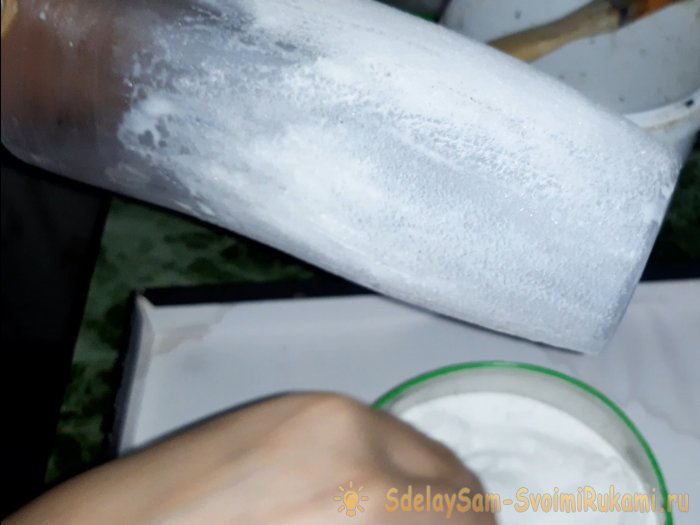

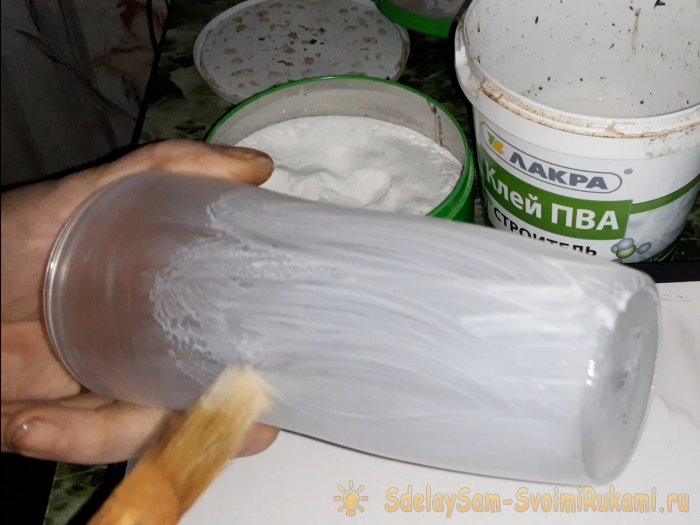

Далее, наносим кисточкой клей на поверхность колбы, и тут же присыпаем всё это дело пищевой содой.
Как сделать настольную лампу из старой кружки со встроенным аккумулятором

Как сделать настольную лампу из старой кружки со встроенным аккумулятором

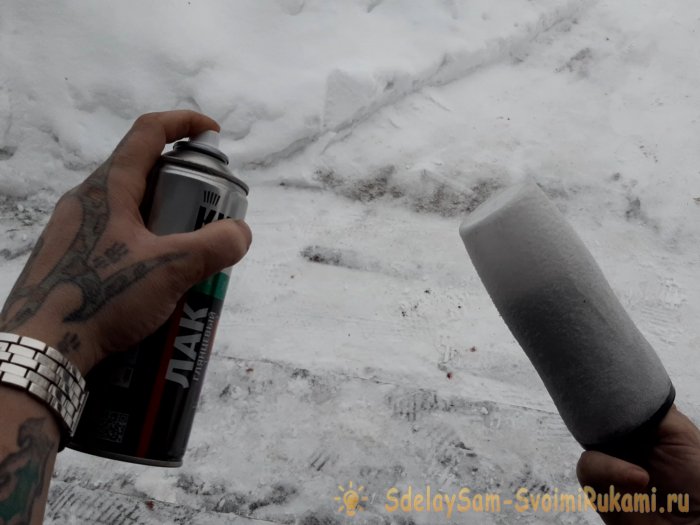

Поверхность, по высыхании клея с содой, приобретает очень интересную, шероховатую структуру, похожую на очень мелкую наждачную бумагу. Довольно приятно на ощупь. Так же необходимо закрепить всё это дело прозрачным лаком, чтобы приклеенная сода со временем не осыпалась.
Как сделать настольную лампу из старой кружки со встроенным аккумулятором

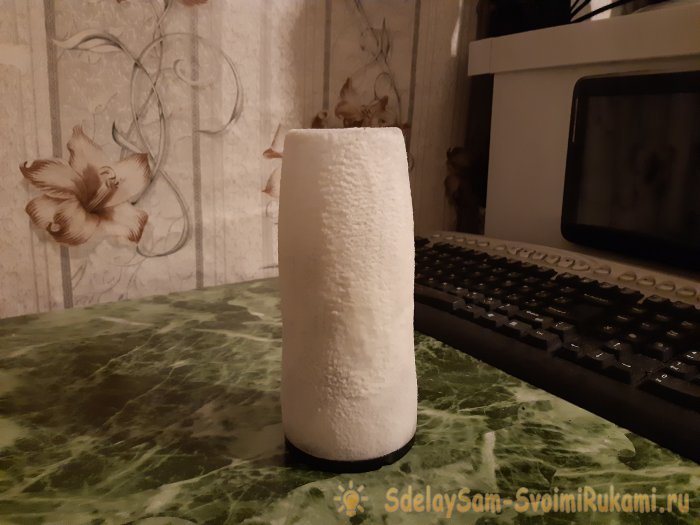

Вот что вышло в итоге:
Как сделать настольную лампу из старой кружки со встроенным аккумулятором

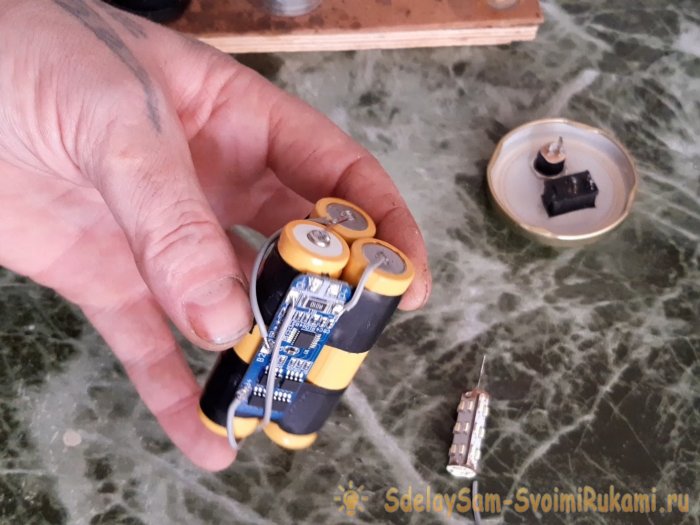

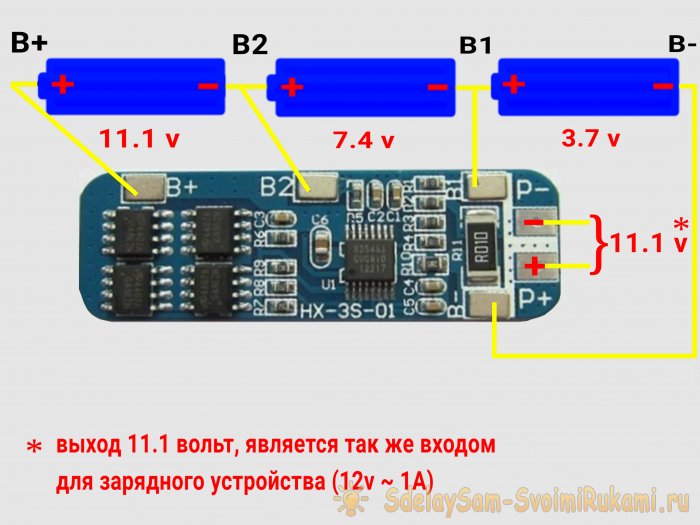

Можно пока отложить готовый корпус сохнуть, и заняться начинкой лампы. Здесь, на мой взгляд, работа и того более пустяшная, чем проделанная ранее. Всего-то нужно смотать изолентой аккумуляторы вместе, потом, с помощью паяльника, соединить их последовательно, и припаять к ним модуль зарядки, как указанно на схеме:
Как сделать настольную лампу из старой кружки со встроенным аккумулятором

Как сделать настольную лампу из старой кружки со встроенным аккумулятором

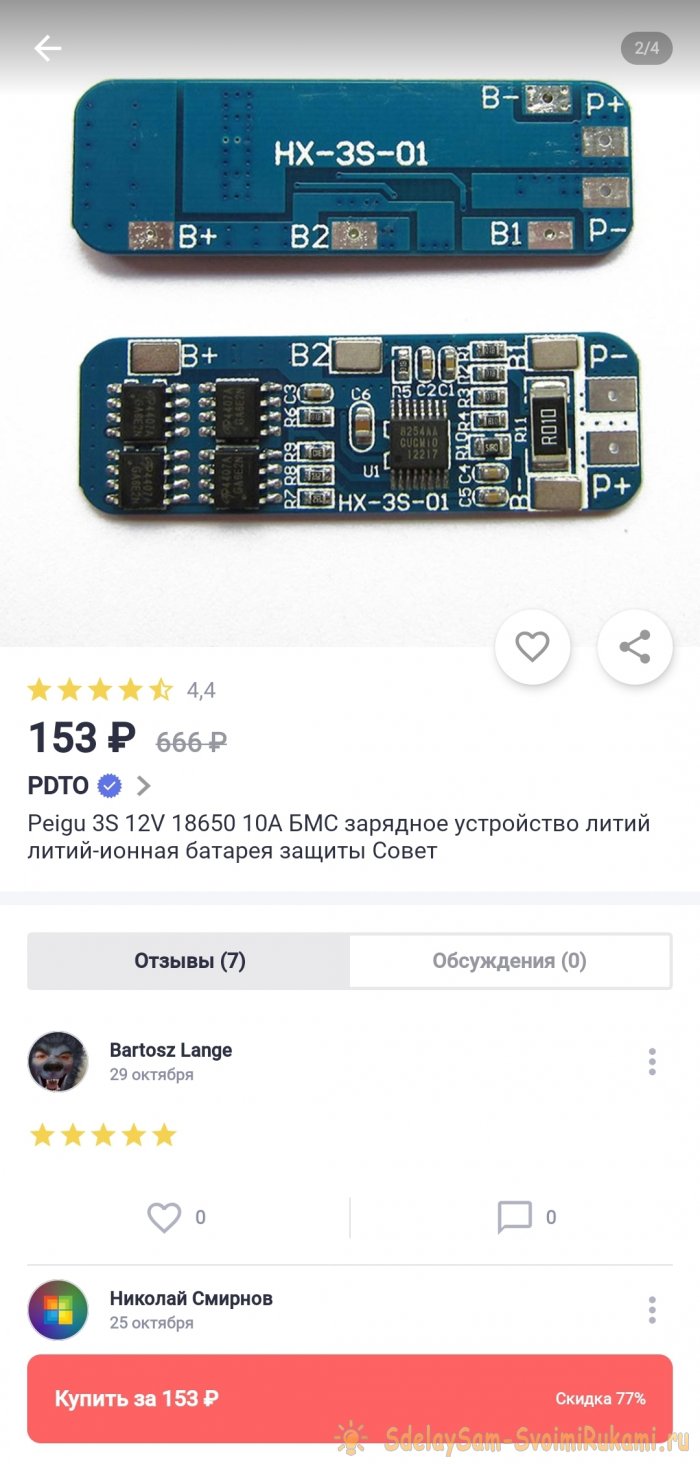

Модуль этот можно приобрести на «AliExpress» - http://ali.pub/47wh1v.
Как сделать настольную лампу из старой кружки со встроенным аккумулятором

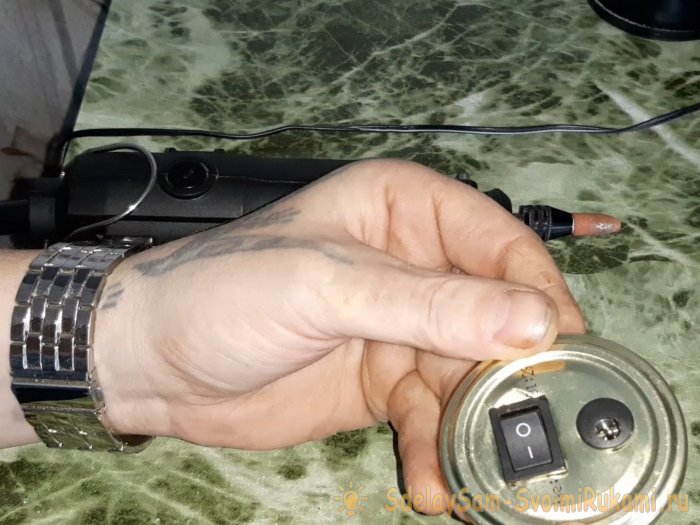

Далее нам понадобится любой кружок для поперечной перегородки внутри корпуса. Я взял жестяную крышку – она идеально подошла, даже подрезать не пришлось. Делаем в крышке отверстия под разъем питания, и под выключатель, и вставляем вышеуказанные элементы в проделанные отверстия.
Как сделать настольную лампу из старой кружки со встроенным аккумулятором

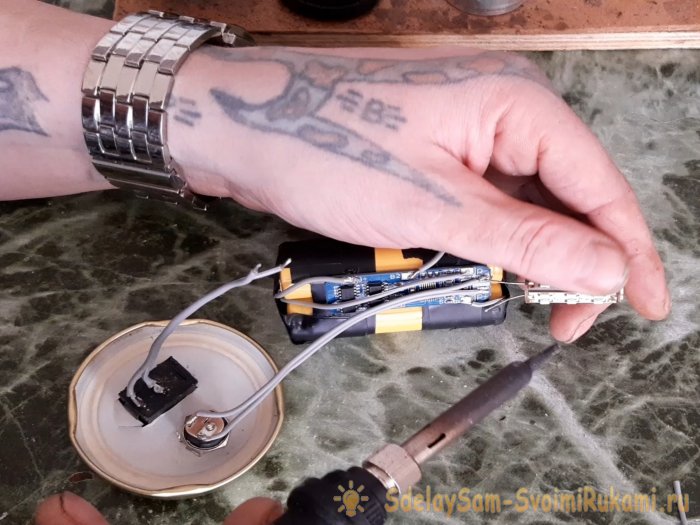

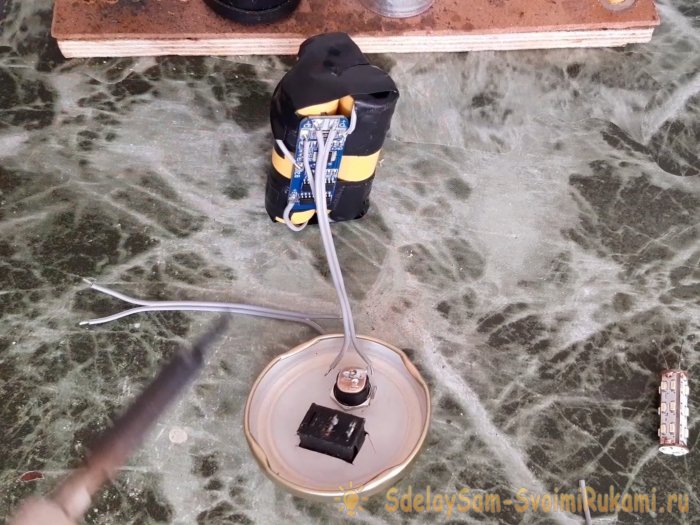

Далее, изолируем лентой все контакты и спайки аккумуляторов, припаиваем к выходным контактам модуля разъём питания, не забывая о полярности. К тем же выходным контактам модуля припаиваем и лампочку, последовательно, через выключатель.
Как сделать настольную лампу из старой кружки со встроенным аккумулятором

Как сделать настольную лампу из старой кружки со встроенным аккумулятором

Теперь просто заталкиваем всё это в корпус лампы, пока крышка-перегородка не зажмётся между сужающимися стенками корпуса. Вот так:
Как сделать настольную лампу из старой кружки со встроенным аккумулятором

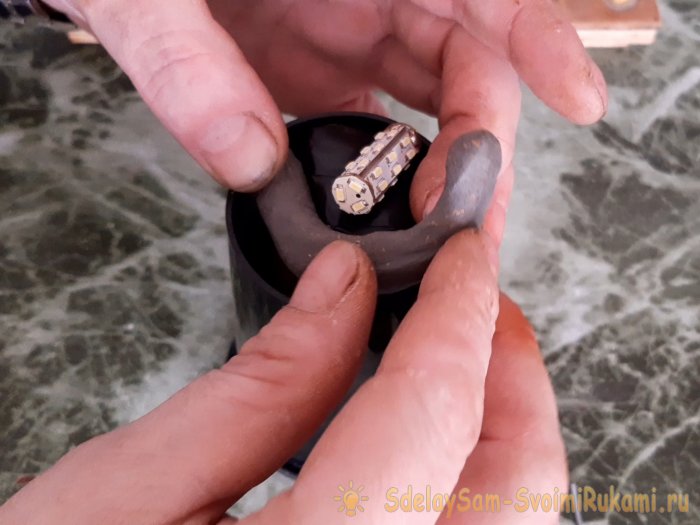

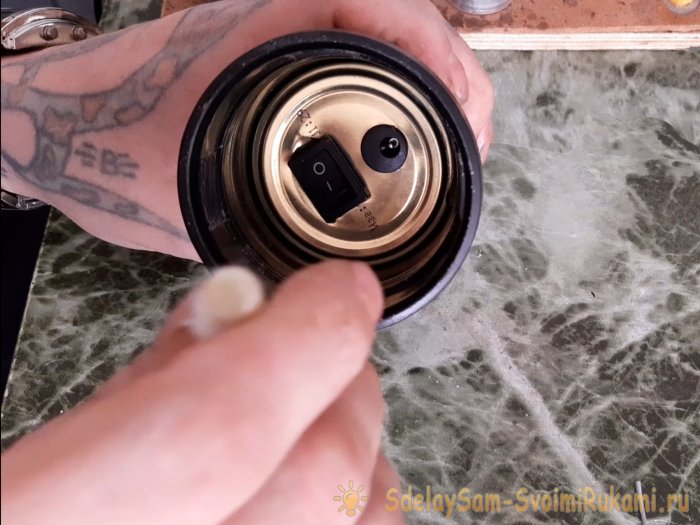

Закрепляем крышку секундным клеем, а верх сборки, там, где лампочка, фиксируем с помощью холодной сварки, чтобы ничего не болталось.
Как сделать настольную лампу из старой кружки со встроенным аккумулятором

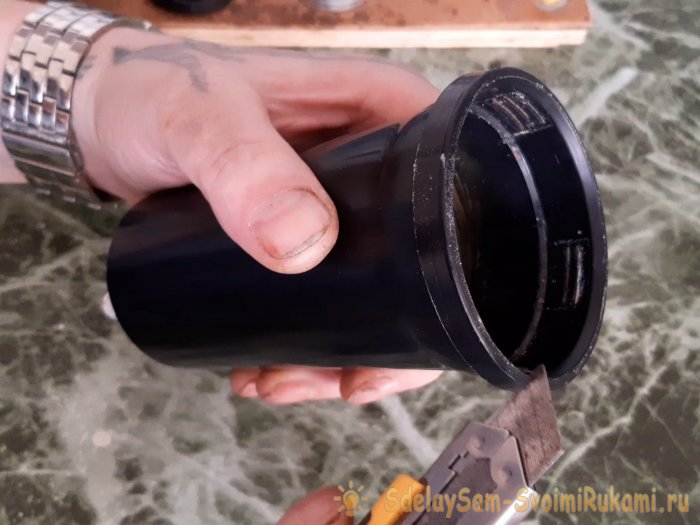

Далее, делаем внизу лампы небольшой надрез, для вывода кабеля зарядного блока питания.
Как сделать настольную лампу из старой кружки со встроенным аккумулятором

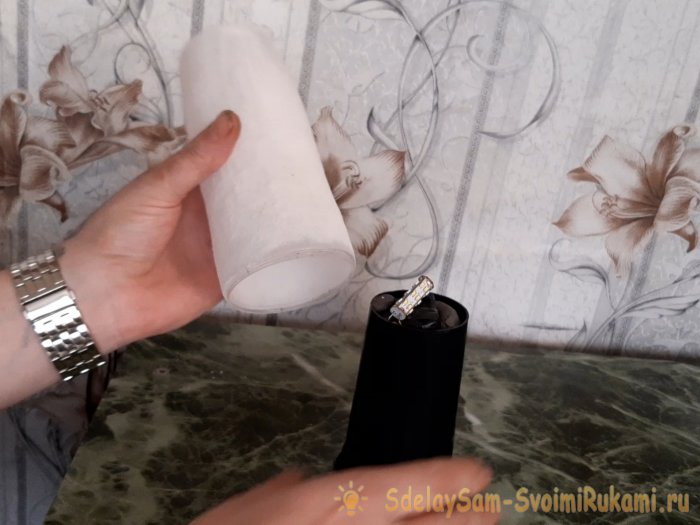

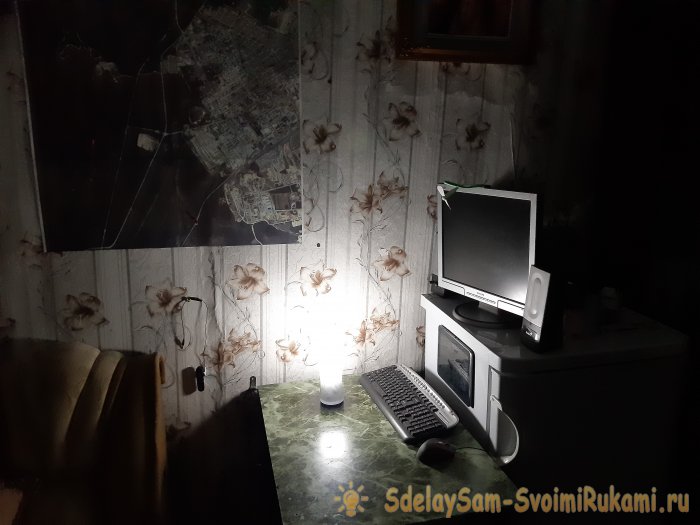

Закручиваем сверху вторую, декоративную колбу, и пользуемся с удовольствием.
Как сделать настольную лампу из старой кружки со встроенным аккумулятором

Как сделать настольную лампу из старой кружки со встроенным аккумулятором

Смотрите видео
