В этой статье я расскажу о том как можно просто сделать инвертор для ЛДС. Мне он понадобился для проверки подсветки ламповых матриц ноутбуков. В подобных матрицах в качестве подсветки установлена обычная газоразрядная лампа очень маленького диаметра. И как любая подобная лампа она запускается только в том случае если на нити подать большое потенциал. В ноутбуке за это отвечает инвертор.

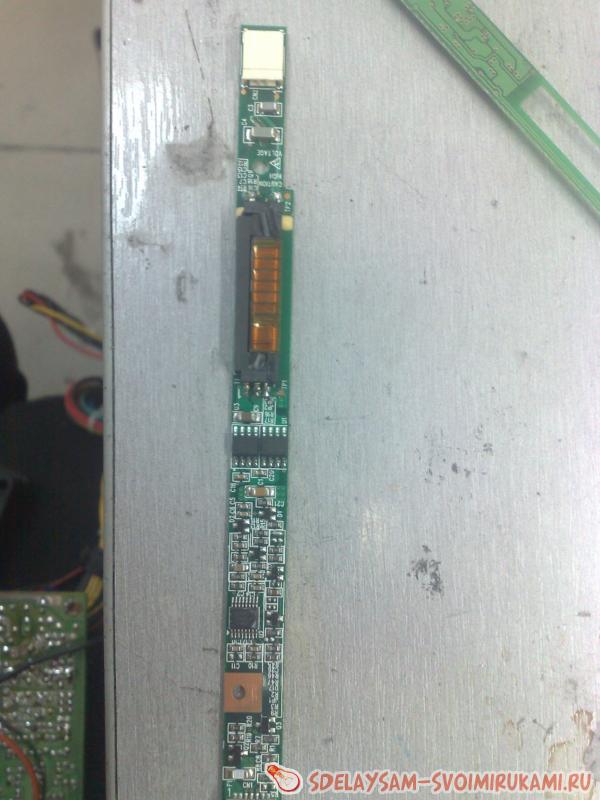

Инвертор для ЛДС из сломанного ноутбука


Но, к сожалению далеко не всегда удается запустить его вдали от ноутбука, да и к тому, же не всегда можно найти рабочий. Я же предлагаю сделать достойную альтернативу этому устройству.
И так все что нам понадобиться это компьютерный БП любой мощности и трансформатор из инвертора или же подобный самодельный.

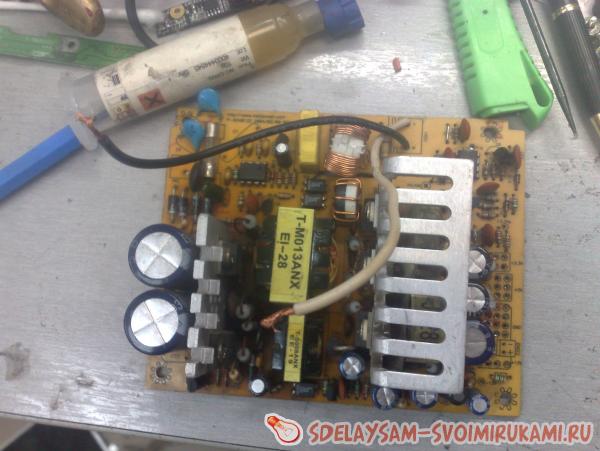

Первым делом берем БП и выпаеваем из него все лишние провода кроме зеленого и подключение сети (220 В)



Зеленый провод можно сразу же припаять на минус (туда где были черные провода) этот провод отвечает за запуск БП при замыкании его на корпус происходит тоже самое что и при нажатии кнопки включения системного блока.

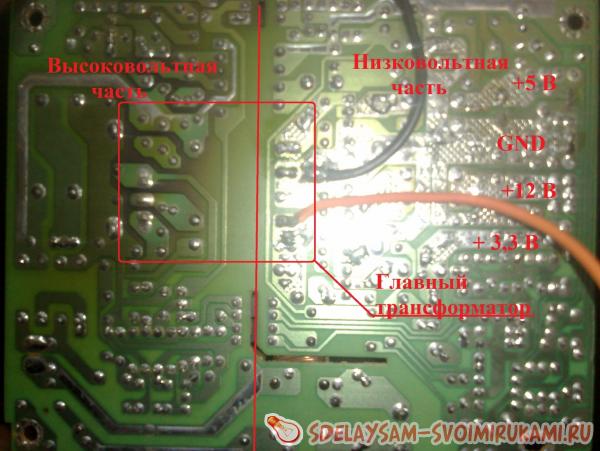

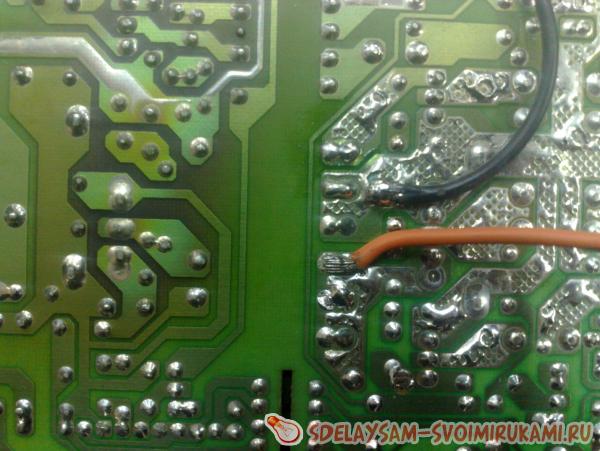

Теперь необходимо подпаяться к низковольтным обмоткам главного (самого большого) трансформатора. Любой без исключения БП выдает напряжения +3,3 (оранжевые провода) +5 (красные провода) +12 (желтые провода) Соответственно для каждого напряжения свой вывод и одна земля (черный провод)

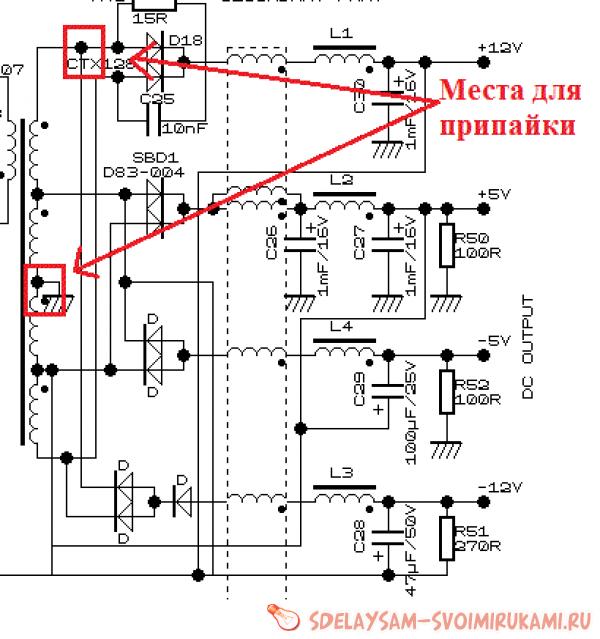

Примерная схема выходного блока любого БП обозначения элементов взяты примерные и могут не совпадать.



На этих участках схемы мы получим низкое высокочастотное напряжение.

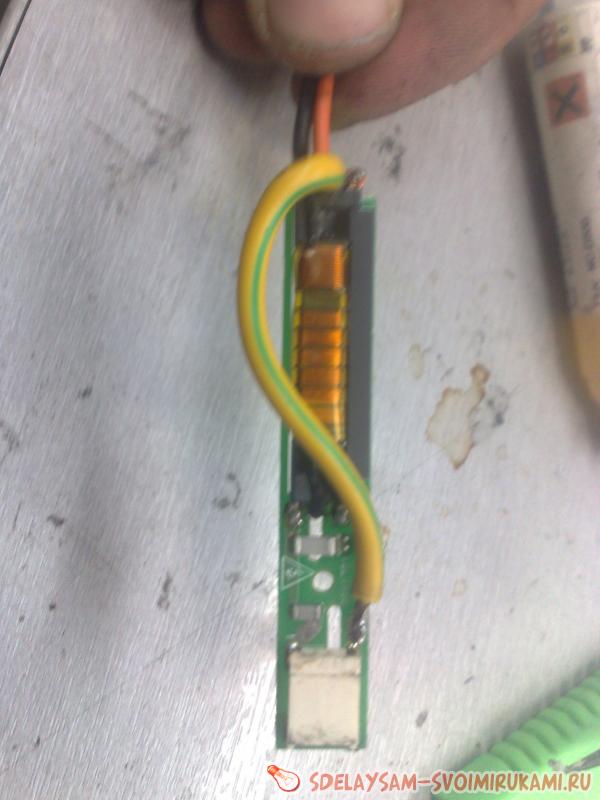

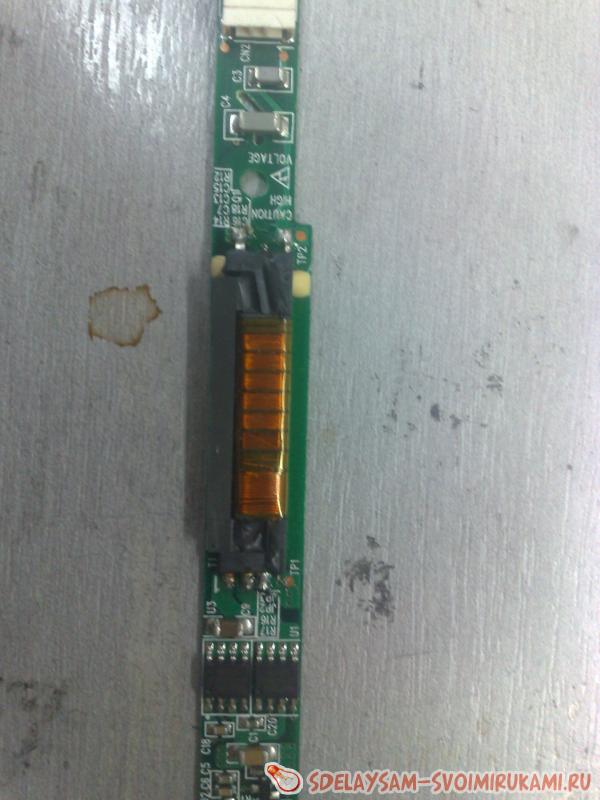

Тем самым мы получили два отвода и с переменным ВЧ напряжением, теперь дело за малым необходимо найти высоковольтный трансформатор. Я использовал трансформатор из инвертора, вы можете сделать его самим или же использовать строчный трансформатор.




Вот собственно и все осталось проверить устройство и убрать в корпус. Устройство работает с первого раза без всяких настроек. Напряжение на выходе трансформатора относительно высокое, но в виду большой частоты не является смертельным при поражении в короткий промежуток времени боли не ощущается при продолжительном воздействии возникают глубокие ожоги. Будьте осторожны! Для первого запуска советую подключаться не к выводу 12 В а к 5 В т.к. возможно пробитие высоковольтной обмотки.

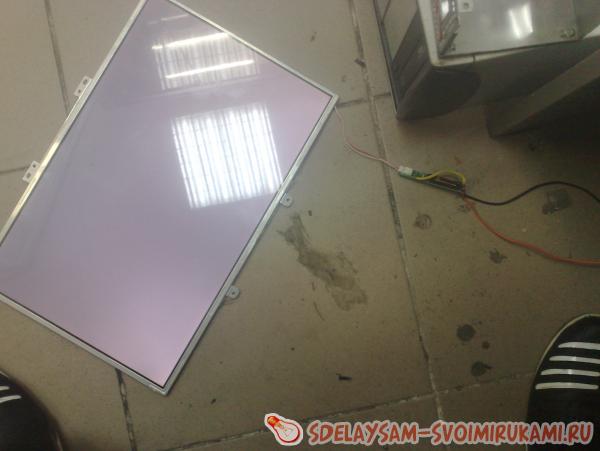

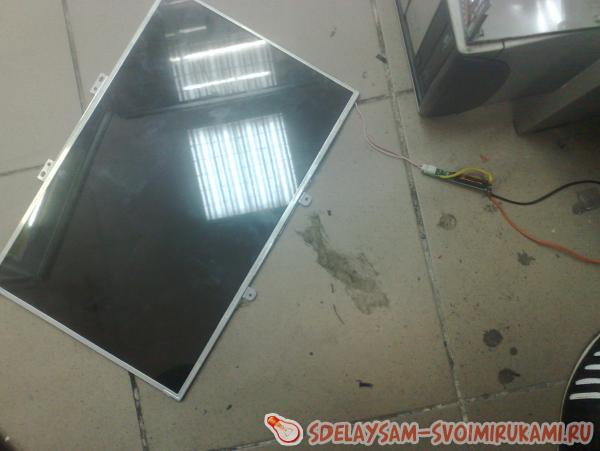

Матрица ноутбука:



Включаем

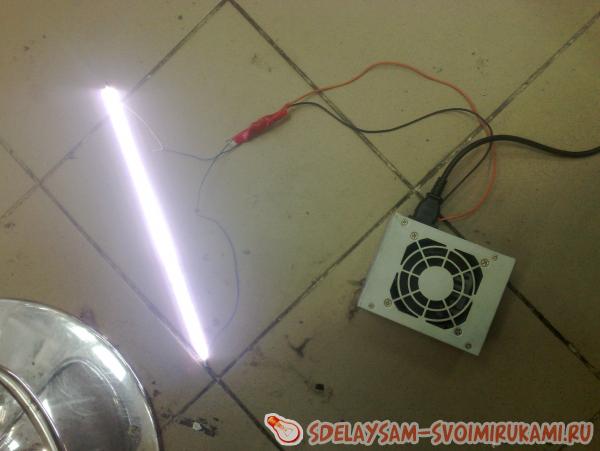

Лампа из матрицы ноутбука:



Так же при достаточной мощности трансформатора можно подключить любую другую подобную лампу или просто получить высокое ВЧ напряжение.
Помните, напряжение 220 В опасно для жизни, монтаж производить необходимо строго с отключенным из сети устройством.
