Самодельная LED лампа на 3 Вт

Энергосберегающие люминесцентные лампы не так долговечны и постепенно выходят из строя. Их время потихоньку подходит к концу и им на смену приходят светодиодные лампы. Led лампы потребляют значительно меньше энергии, более долговечный и не прихотливы.
В этой статье я покажу как просто переделать люминесцентную лампу в светодиодную. Самодельная конструкция будет ничуть не хуже покупной.

Собираем LED лампу из энергосберегающий люминесцентной лампочки


Нам понадобится:
Нерабочая люминесцентная лампа.
Самодельная LED лампа на 3 Вт

Лист пластмассы или любого другого твердого пластика. Как вариант - пластиковое ведро от майонеза или мороженного.
Самодельная LED лампа на 3 Вт

Радиатор с светодиодом. Из можно купить за небольшую цену тут: светодиод 1 Вт и теплоотвод для светодиода. Все наименования по три штуки.
Самодельная LED лампа на 3 Вт

Драйвер для питания светодиодов. Так же купите - ТУТ.
Самодельная LED лампа на 3 Вт

Разбираем осторожно лампу, не разбив стеклянную колбу.
Самодельная LED лампа на 3 Вт

Плату с деталями можно распаять на элементы и в дальнейшем использовать. А люминисцентную колбу нужно выбросить, но только не в обычную мусорку, а отнести в специальные пункты или место приема этих ламп. В каждом городе есть такие.

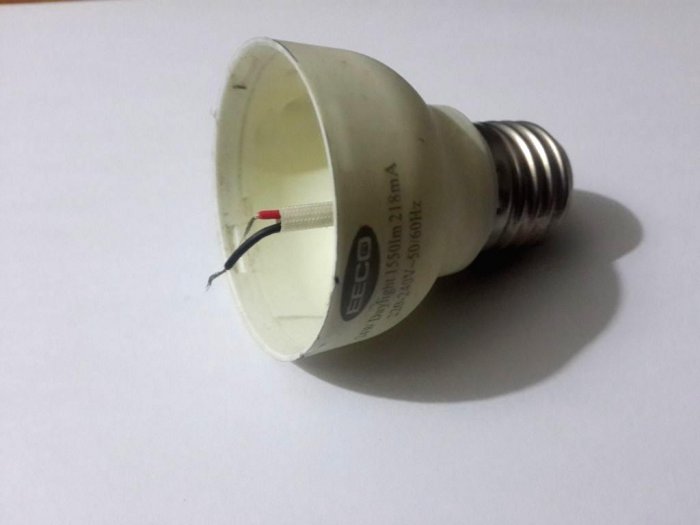

В итоге пригодиться нам только вот такой цоколь с частью корпуса.
Самодельная LED лампа на 3 Вт

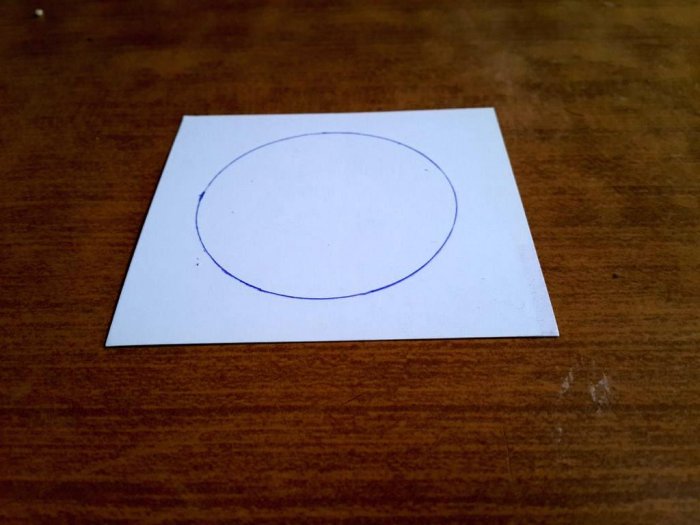

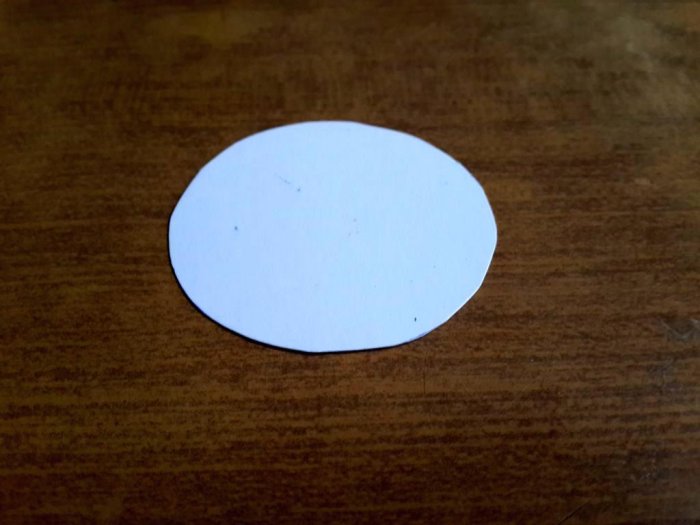

Вырезаем из пластика круг, предварительно расчертив линию выреза.
Самодельная LED лампа на 3 Вт

Самодельная LED лампа на 3 Вт

Самодельная LED лампа на 3 Вт

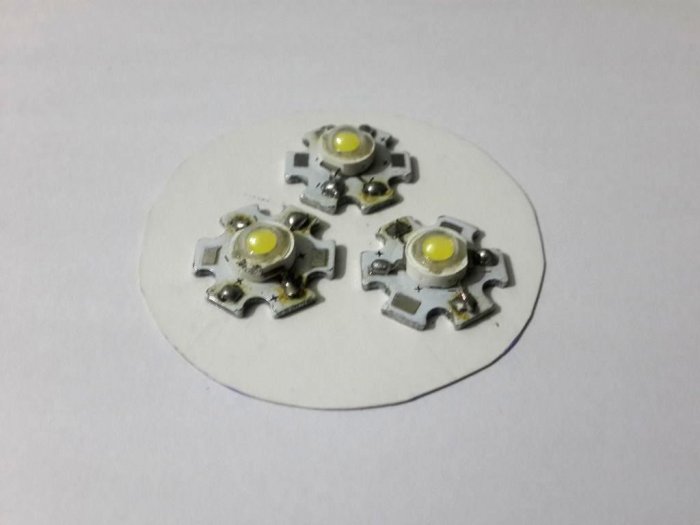

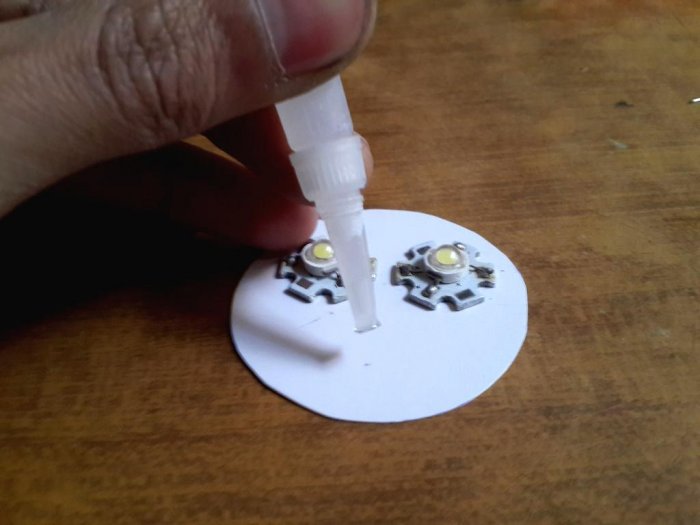

Припаиваем светодиоды к теплоотводам паяльником, предварительно смазав низ светодиода теплопроводящей пастой. Приклеиваем радиаторы со светодиодами на круг из пластика супер клеем.
Самодельная LED лампа на 3 Вт

Самодельная LED лампа на 3 Вт

Соединяем все три светодиода последовательно.
Самодельная LED лампа на 3 Вт

Самодельная LED лампа на 3 Вт

В центре делаем маленькое отверстие и пропускаем провода питания.
Самодельная LED лампа на 3 Вт

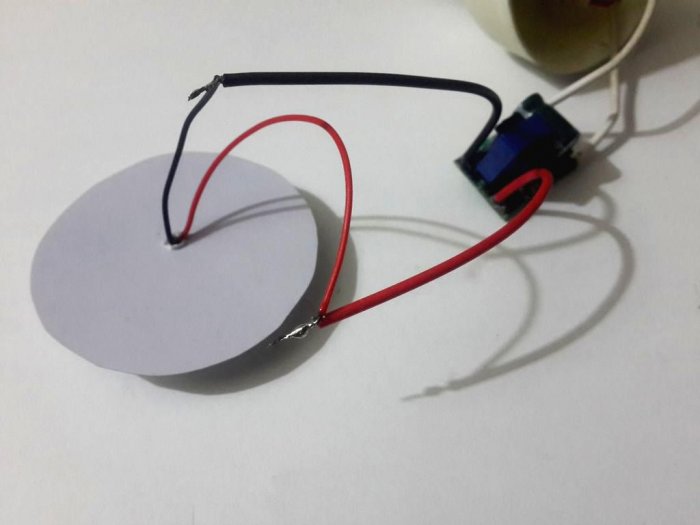

Подключаем светодиоды к драйверу.
Самодельная LED лампа на 3 Вт

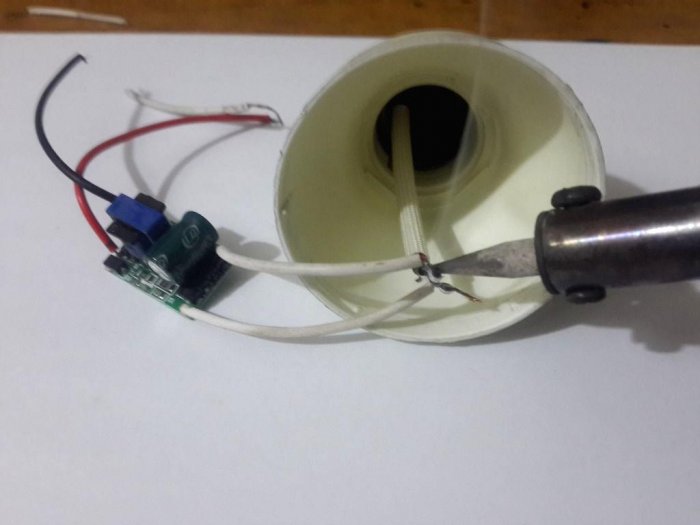

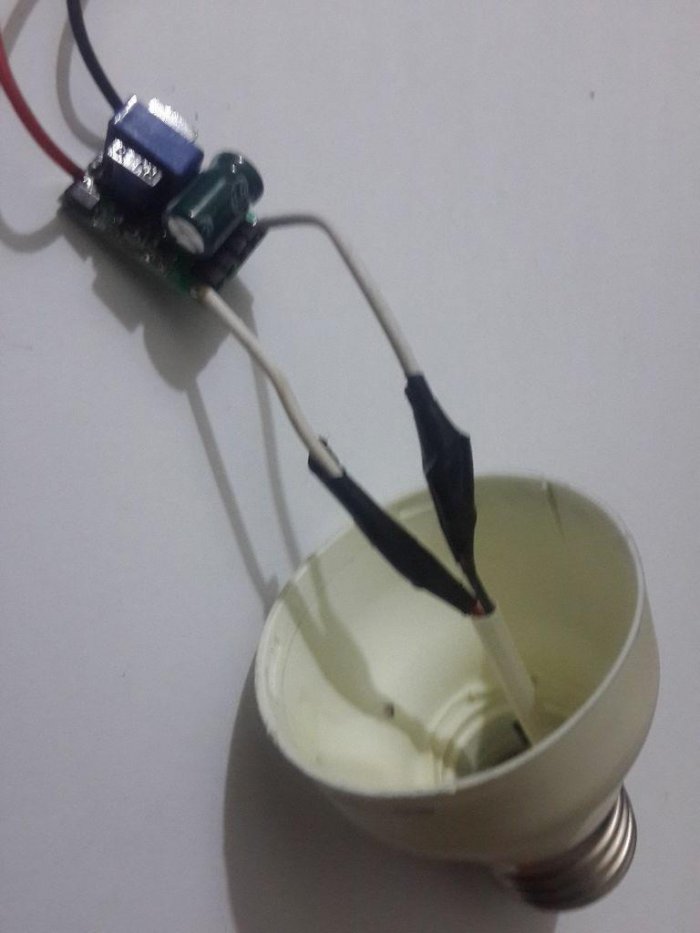

Припаиваем драйвер к цоколю лампы.
Самодельная LED лампа на 3 Вт

Изолируем изолентой или термоусадкой.
Самодельная LED лампа на 3 Вт

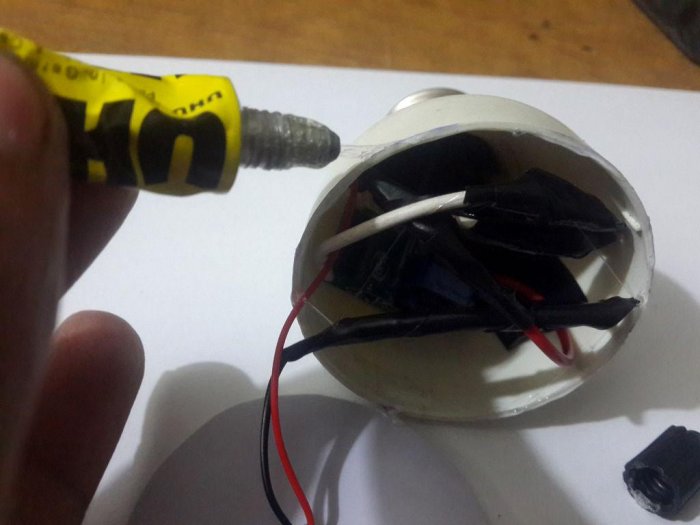

Драйвер помещаем внутрь. Приклеиваем окружность со светодиодами к корпусу лампы.
Самодельная LED лампа на 3 Вт

Самодельная LED лампа на 3 Вт

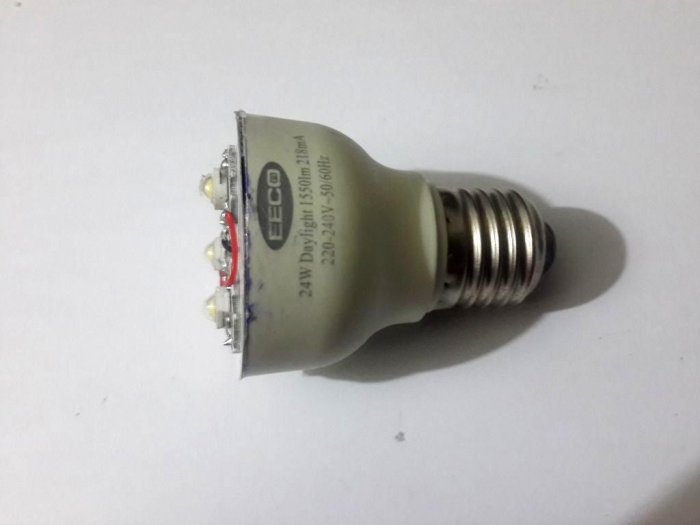

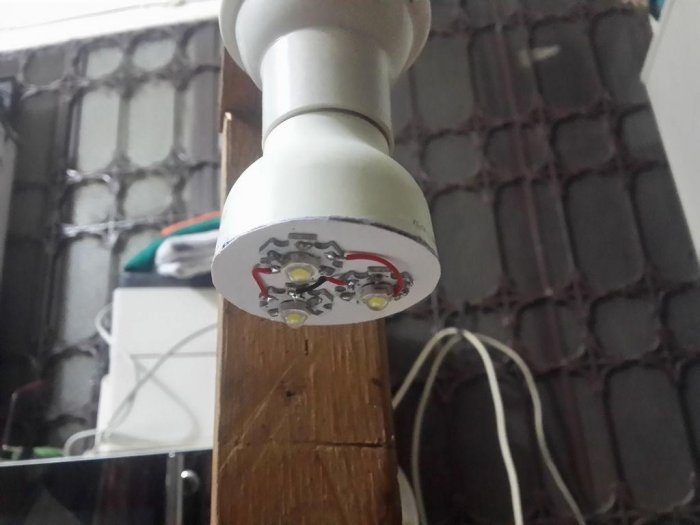

Все готово. Проверяем включив лампу в сеть.
Самодельная LED лампа на 3 Вт

Самодельная LED лампа на 3 Вт

Самодельная LED лампа на 3 Вт

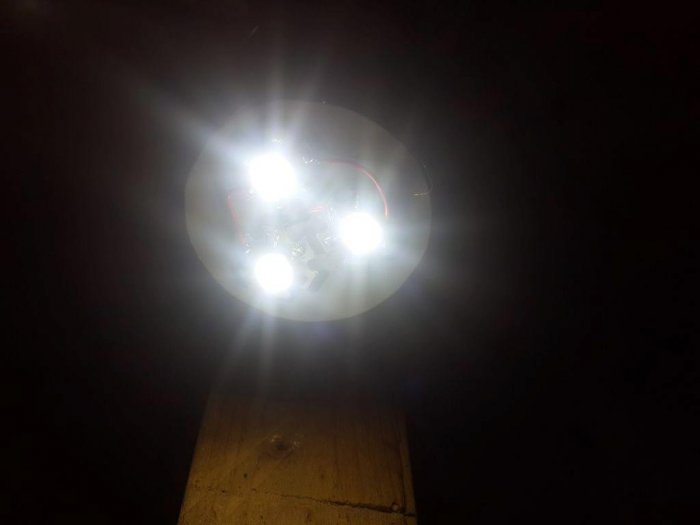

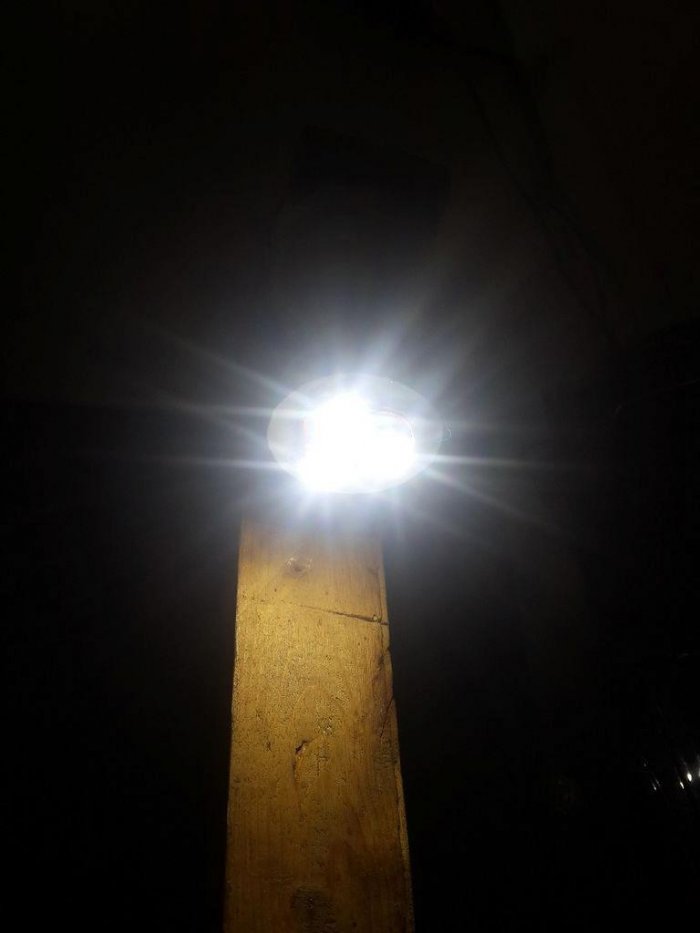

Светит просто отлично! Такая лампочка прослужит очень долго и сделает для вас существенную экономию электроэнергии, а значит и денежных средств.
