Главная » Полезное и интересное » Как сделать из автомобильной фары фонарь (прожектор) на 220 вольт для домашнего хозяйства

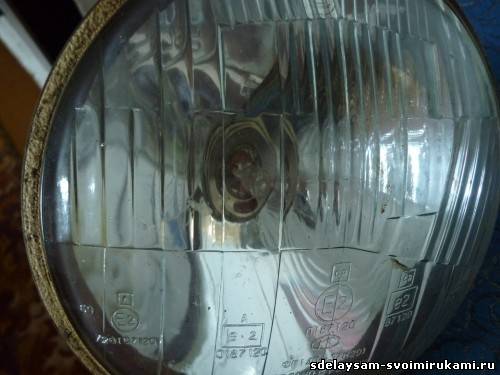

Когда пришла идея применить в качестве уличного освещения автомобильную фару – сразу встал вопрос о питании такого освещения.


 Использовать «родную» лампочку на 12 вольт оказалось проблематично - трансформатор внутрь фары не влазит! Отдельно городить для этого погодозащищенный корпус и вести от него к фаре провода большого сечения желания не было.

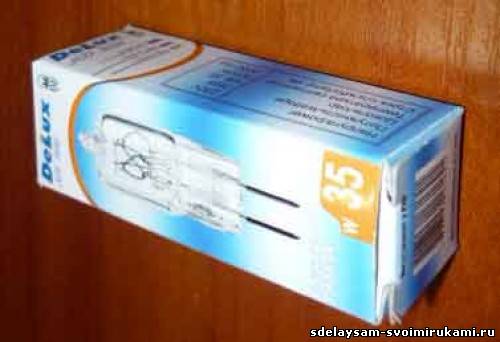

Выходом из сложившейся ситуации явилось применение компактных галогенных ламп напряжением 220 вольт. В продаже нашлись лампы мощностью 35 и 50 Вт. Слышал про 75 Вт, но не смог найти. Применял оба найденных вида – успешно работают.


Все что оставалось- придумать надежный способ крепления ее в фаре, позволяющий производить замену вышедшей из строя лампы без особых сложностей.

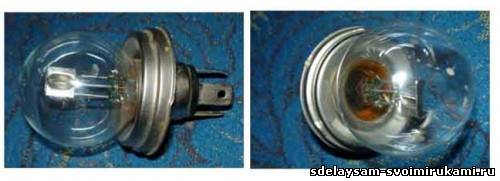

Начнем с «разборки» штатной лампы на 12 вольт с целью извлечения крепежных элементов.

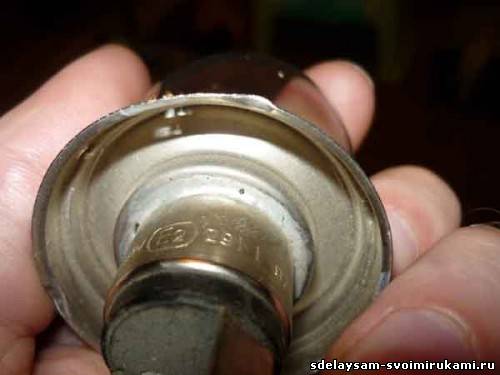

Лампа представляет собой собственно лампу и крепежную «юбку» соединенные пайкой.

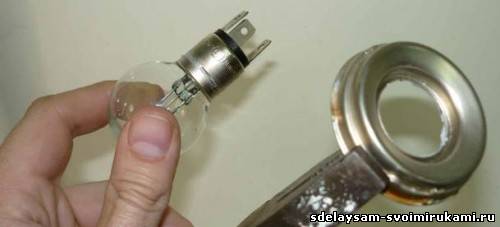

Отделяем лампу от юбки прогрев хорошенько место пайки на любом доступном оборудовании, в нашем случае это газовая плита.

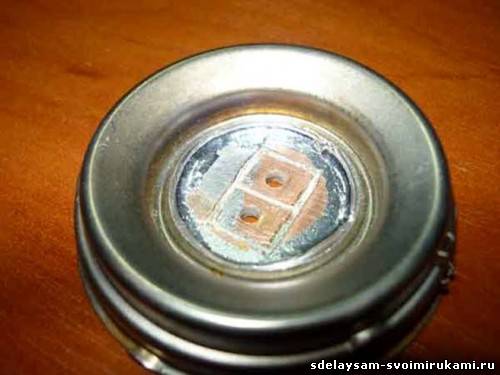

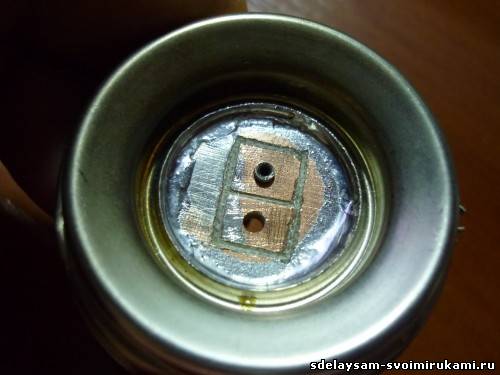

Затем из фольгированного текстолита вырезаем кусочек, размечаем его по размеру ножек лампочки, сверлим, прорезаем, пропаиваем по периметру и в конце получаем следующее:


Поиск креплений для ножек лампы привел на барахолку. Штыревой разьем «2РМ» (мама) идеально подошел для нашей цели.


 Пробуйте, меряйте – обязательно что-нибудь подберете.

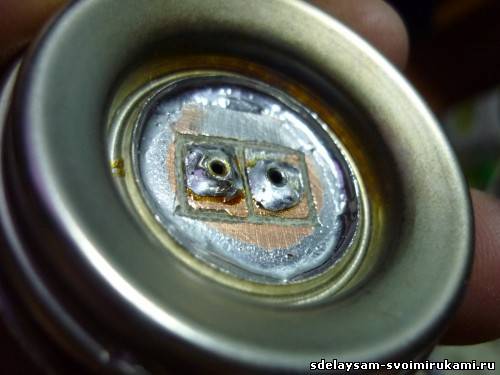

Вставляем и припаиваем «ножкодержатели»

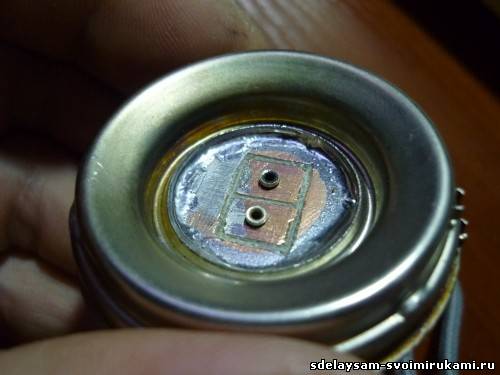

Вот и все- лампа готова к установке в фару

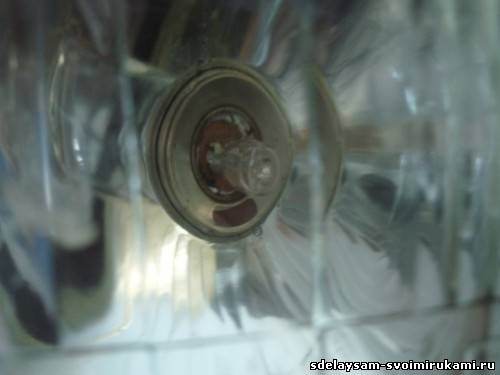

В сборе выглядит все так:





Автор самоделки: Ika_tander

Прокомментировать
Вконтакте Одноклассники
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
3+три=
Комментарии (3)
  1. Veent
    #1 Veent Гости 26 ноября 2011 21:08
    2
    Идея отличная, только фары такие сейчас редкость, на запорожцах и камазах такие если не ошибаюсь, ну на копейке по моему) Подключал к 12 в яркость, дальность отличная, интересно посмотреть что от 220Х50 вт будет
  2. Владимир Анисимов
    #2 Владимир Анисимов Гости 9 ноября 2017 08:14
    2
    Галогеновые лампы сильно греются и такая конструкция не проживёт долго, припой расплавится и потечёт, со всеми вытекающими от сюда последствиями.- КЗ и риск поражения током 220вольт
    1. ДГ
      #3 ДГ Гости 4 декабря 2017 00:19
      2
      К ножкодержателям припаяны медные провода большого сечения которые служат теплоотводом. Крепление юбки расплавить даже на газовой плите сложно- она сама теплоотвод, а когда касается корпуса тепло ему отдает. Припой использован ПОССу-30. Многолетняя эксплуатация доказала надежность схемы.
