Как восстановить сгоревшую дрель переделав ее с 220 В на 12 В

Сгорела ручная дрель? Есть несложный способ ее восстановить и как бы попутно переделать на постоянное напряжение 12 В. Также вполне реально переделать на 12 В и обычную рабочую дрель, не обязательно поломанную, просто так совпало.
В основном все дрели на 220 В имеют в своем составе коллекторный электродвигатель. И очень часто он выходит из строя по причине сгорания статора. Хотя ротор с ним имеют почти один рабочий ток, сатор выгорает чаще, так как стоит на месте и имеет меньшее охлаждение по сравнению с ротором.

Переделка ручной дрели с переменного напряжения 220 В на постоянное напряжение 12 В

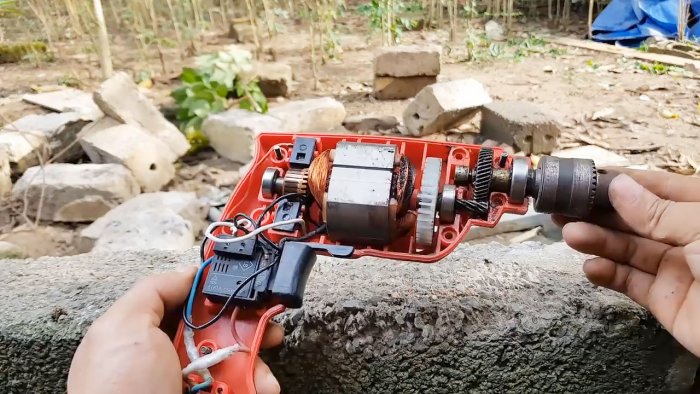

Переходим к переделке. Разбираем дрель. Отвинчиваем винты крепления и снимаем верхнюю (боковую) крышку.
Как восстановить сгоревшую дрель переделав ее с 220 В на 12 В

Вынимаем электродвигатель, вынимаем ротор из статора.
Как восстановить сгоревшую дрель переделав ее с 220 В на 12 В

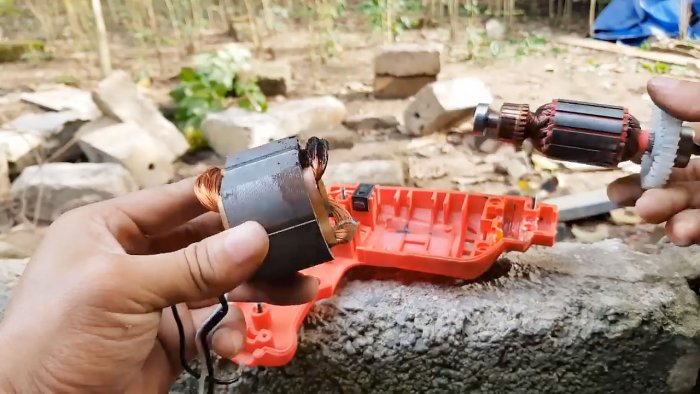

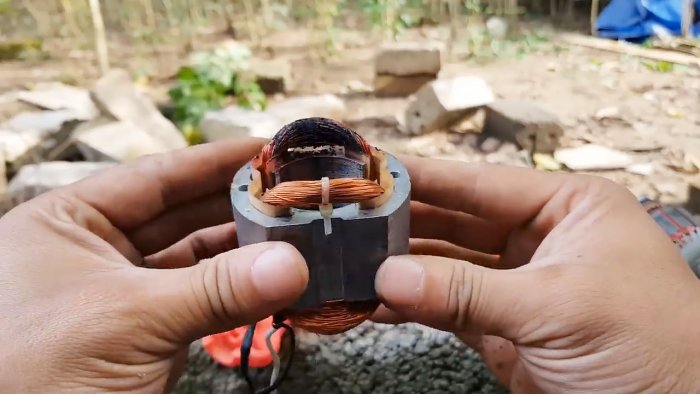

Наблюдаем сгоревшую обмотку статора. Его теперь можно только выбросить.
Как восстановить сгоревшую дрель переделав ее с 220 В на 12 В

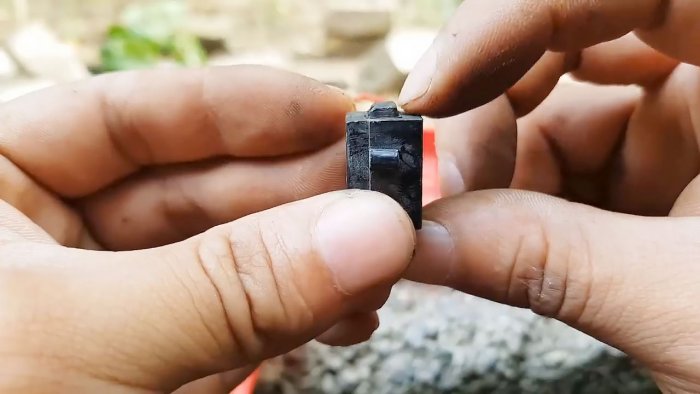

Диагностируем щетки. При полном износе их необходимо заменить. Эти вроде ещё послужат.
Как восстановить сгоревшую дрель переделав ее с 220 В на 12 В

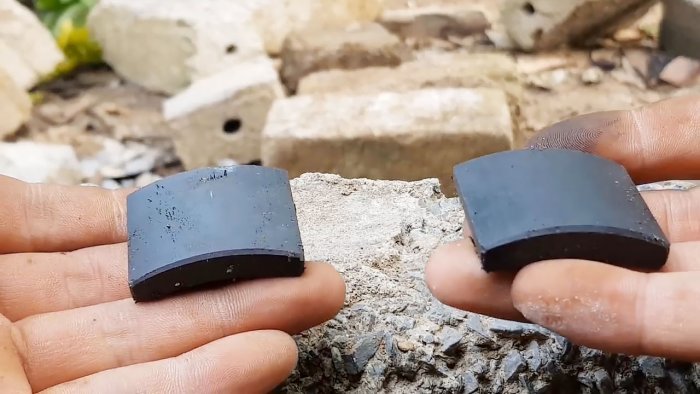

Далее, для переделки нам понадобятся два полюсных полукруглых магнита. Их можно найти в подобных двигателях постоянного тока, но если нет, то их можно заказать на Али Экспресс - http://ali.pub/3wve0j.
Как восстановить сгоревшую дрель переделав ее с 220 В на 12 В

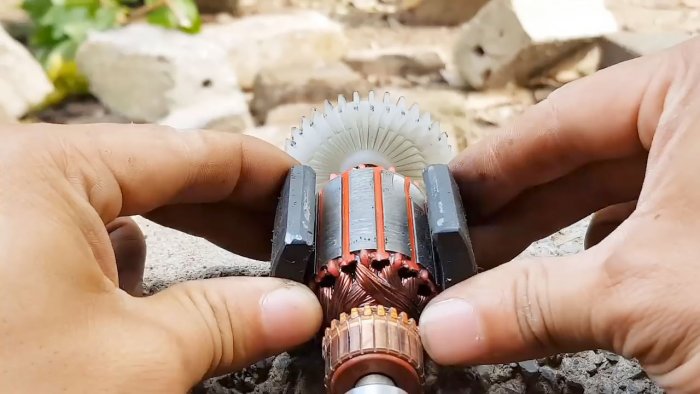

Примеряем, все нормально. Магниты не обязательно должны плотно «обтекать» ротор.
Как восстановить сгоревшую дрель переделав ее с 220 В на 12 В

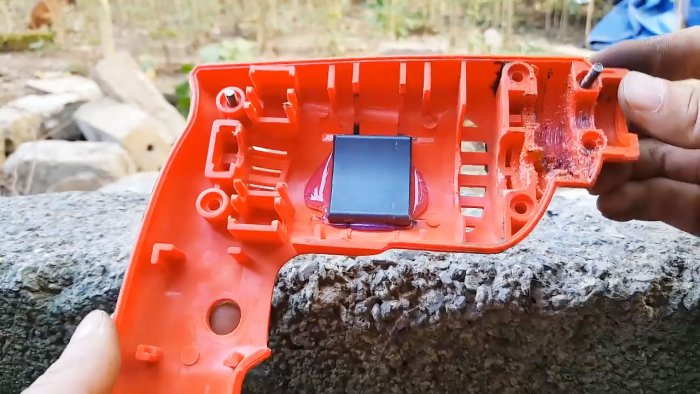

Вклеиваем магниты в корпус. Два всего, один для каждой стороны.
Как восстановить сгоревшую дрель переделав ее с 220 В на 12 В

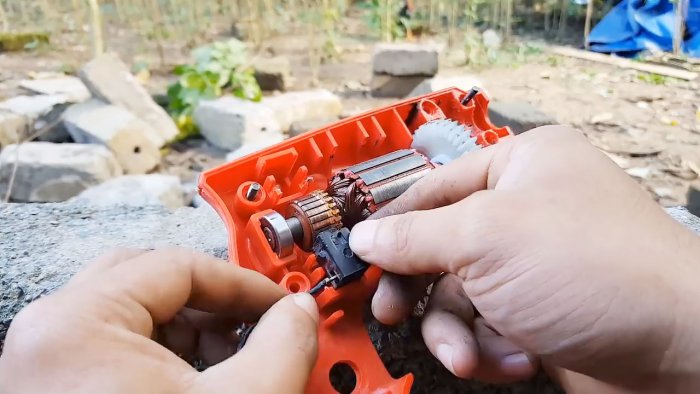

Устанавливаем щетки в посадочные пазы.
Как восстановить сгоревшую дрель переделав ее с 220 В на 12 В

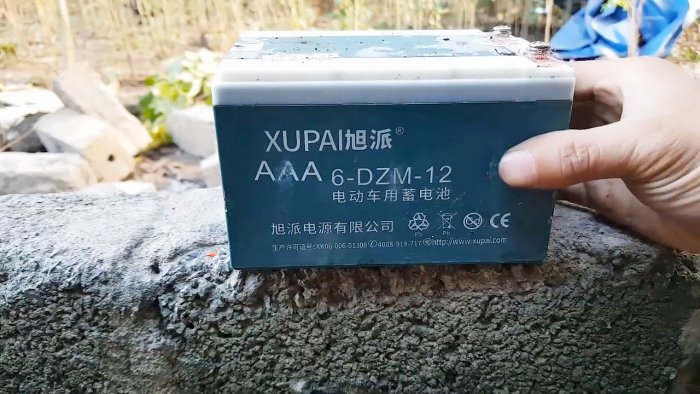

Для проверки берем аккумулятор 12 В.
Как восстановить сгоревшую дрель переделав ее с 220 В на 12 В

Подключаем и проверяем работу пока только с одним магнитом.
Как восстановить сгоревшую дрель переделав ее с 220 В на 12 В

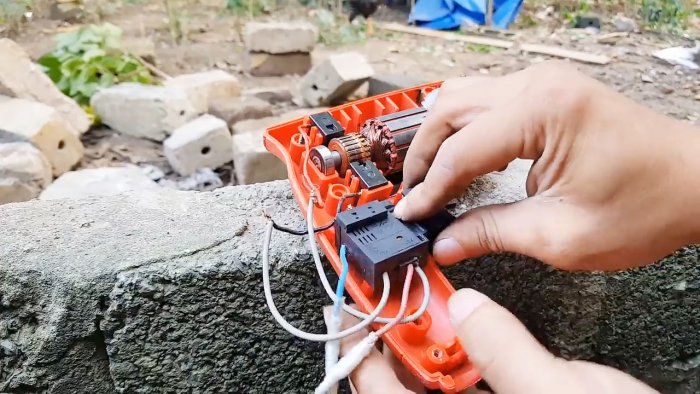

Все работает. Устанавливаем кнопку. В ней стоит диммер, который скорей всего, нужно будет удалить, если он не будет работать.
Как восстановить сгоревшую дрель переделав ее с 220 В на 12 В

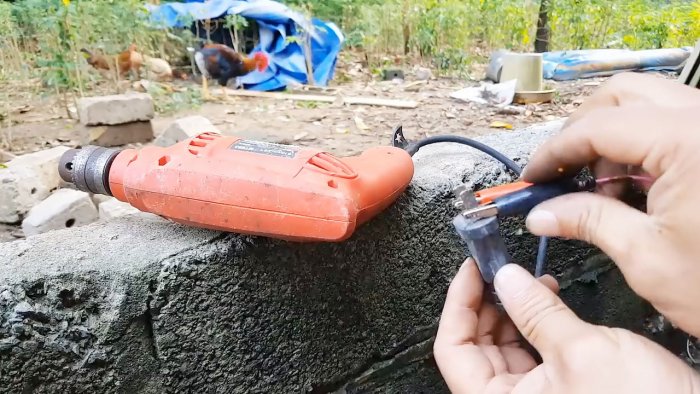

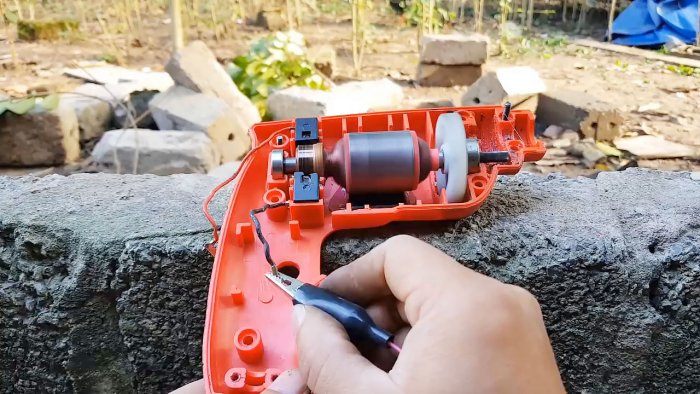

Подключаем питание к вилке.
Как восстановить сгоревшую дрель переделав ее с 220 В на 12 В

Теперь направление вращения вала дрели можно изменить сменив полярность питания.

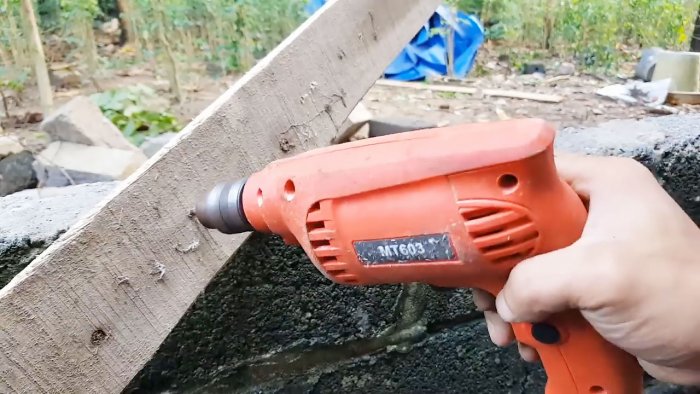

Пробуем сверлить.
Как восстановить сгоревшую дрель переделав ее с 220 В на 12 В

Конечно дрель потеряла в мощности, если сравнивать ее работу с прошлым периодом на 220В. Но работать и сверлить ей при напряжении 12 В все же вполне возможно. Поэтому смысл в этой переделки все же есть.
