Как переделать мотор от в генератор

В большинстве офисных сетевых вентиляторах и используются асинхронные двигатели с короткозамкнутым ротор. Такой мотор может только преобразовывать электрическую энергию в механическую, но никак наоборот. При вращении его вала принудительно в его обмотках не может возникнуть движение электронов, так как отсутствует магнитное поле на роторе.
Но все же использовать такой двигатель как генератор вполне возможно, после несложной доработки.

Переделываем асинхронный двигатель в генератор переменного тока

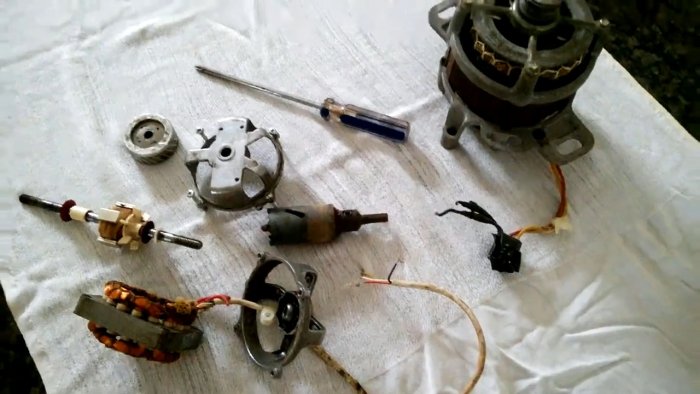

Разбираем двигатель на части. Обычное его держат 4 длинных винта по углам, после отвинчивания которых двигатель делится на две крышки и обмотку статора.
Как переделать мотор от в генератор

Статор не будет дорабатываться, его оставим как есть. Переходим к ротору, удаляем с вала литую короткозамкнутую обмотку.
Как переделать мотор от в генератор

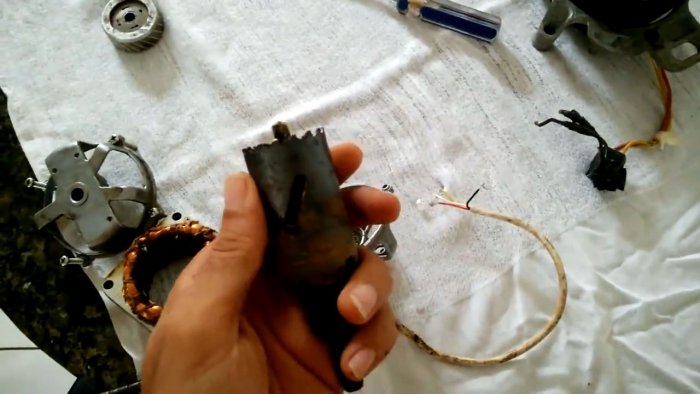

Вместо нее переделаем ротор на постоянных магнитах. Для этого из толстого текстолита при помощи кольцевой коронки по металу высверлим кольцо.
Как переделать мотор от в генератор

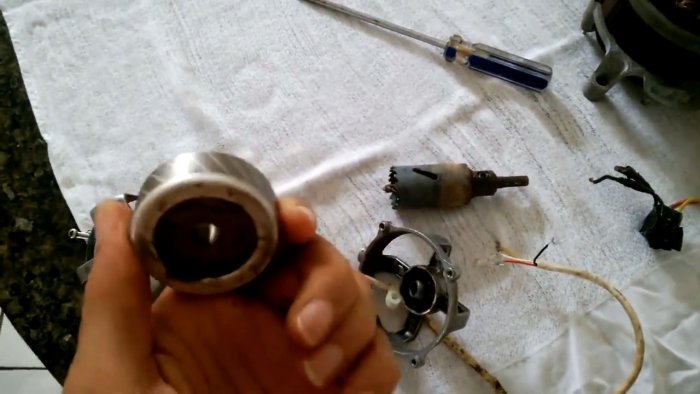

Запрессуем это кольцо на вал, а потом, при помощи суперклея, приклеим на него постоянные неодимовые магниты с чередованием полярности.
Как переделать мотор от в генератор

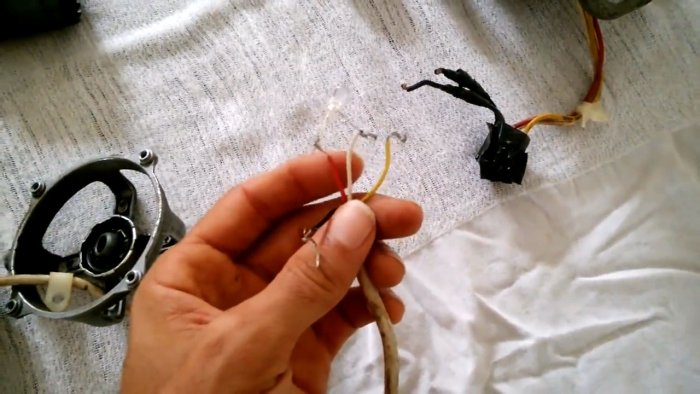

Для проверки к выходу одной из обмоток подключим светодиод.
Как переделать мотор от в генератор

Стоит чуть-чуть крутнуть вал двигателя, как светодиод тут же вспыхивает.
Как переделать мотор от в генератор

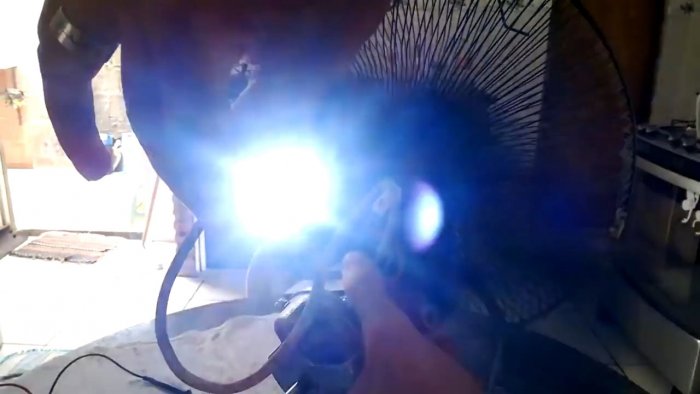

Если на вал мотора одеть крыльчатку от вентилятора, и привести ее движением воздуха от другого вентилятора, то светодиод будет просто гореть очень ярко, если не сгорит быстро конечно, так как напряжение довольно большое.
Как переделать мотор от в генератор

Измеряем напряжение
Как переделать мотор от в генератор

Если использовать трехфазный выпрямитель с импульсным понижающим преобразователем для повышения КПД, то энергии такого генератора хватит запросто для зарядки сотового телефона.
Теперь этот его можно использовать в ветряках, гидротурбинах или для других целей. Из-за малых габаритов такой генератор можно установить даже на велосипед.

Смотрите видео
