Главная » Электроника » Как сделать мощный мотор из автомобильного генератора
Как-то у меня появился старый, но рабочий генератор. Я решил переделать его в BLDC мотор. В последующем буду его использовать для самодельного электровелосипеда или электросамоката. В целом двигатель подойдет везде, где требуется регулируемый электропривод.
Как сделать мощный мотор из автомобильного генератора

Используемые материалы


  • автомобильный генератор;
  • припой;
  • провода медные;
  • АКБ;
  • плата управления с регулятором оборотов.

Инструмент: трещотка с удлинителем и набором головок; отвертки; молоток; узкогубцы; съемник для подшипников; кусачки; канцелярский ножик; паяльник.

Процесс переделки генератора в BLDC двигатель


Берем автомобильный генератор и приступаем к его разборке.
Как сделать мощный мотор из автомобильного генератора

В первую очередь откручиваем гайки, которые удерживают заднюю крышку с подшипником.
Как сделать мощный мотор из автомобильного генератора

Снимаем щеточный узел.
Как сделать мощный мотор из автомобильного генератора

Отворачиваем крепление шкива и снимаем его.
Как сделать мощный мотор из автомобильного генератора

Вытаскиваем шпонку.
Как сделать мощный мотор из автомобильного генератора

Снимаем переднюю крышку генератора.
Как сделать мощный мотор из автомобильного генератора

Вытаскиваем ротор.
Как сделать мощный мотор из автомобильного генератора

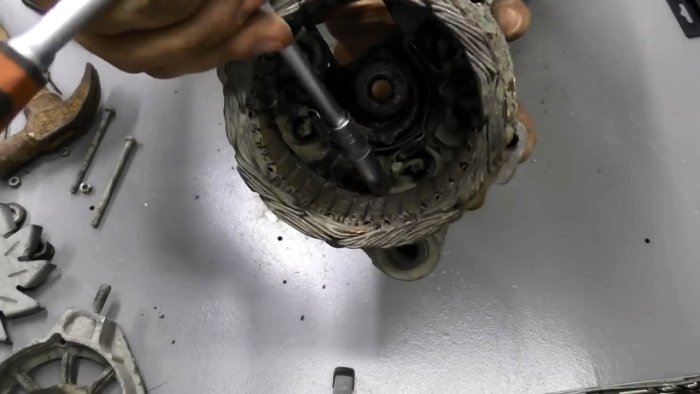

Откручиваем крепления выводов обмоток статора от выпрямительного блока диодов.
Как сделать мощный мотор из автомобильного генератора

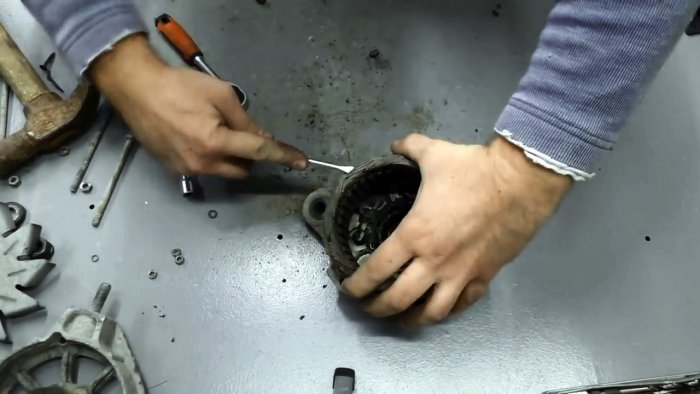

Отсоединяем статор от задней крышки.
Как сделать мощный мотор из автомобильного генератора

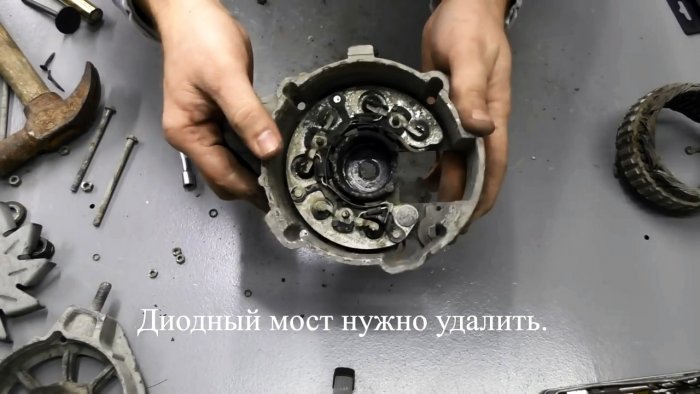

Откручиваем крепления диодного моста и убираем его.
Как сделать мощный мотор из автомобильного генератора

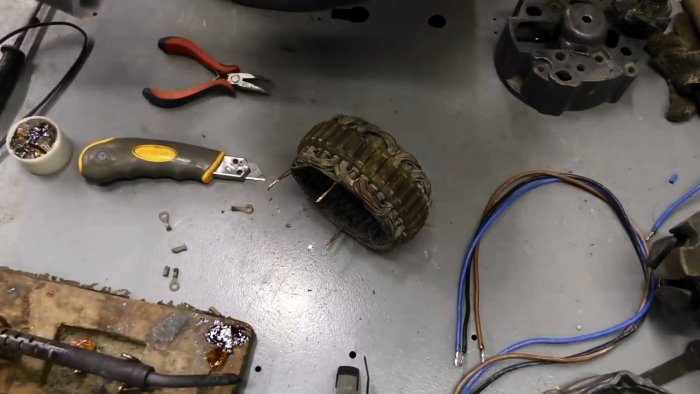

Зачищаем выводы. Обмотку статора соединяем по схеме "треугольник".
Как сделать мощный мотор из автомобильного генератора

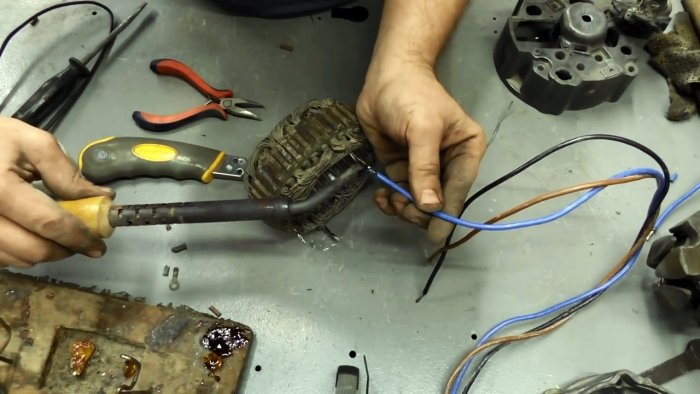

Припаиваем к выводам провода.
Как сделать мощный мотор из автомобильного генератора

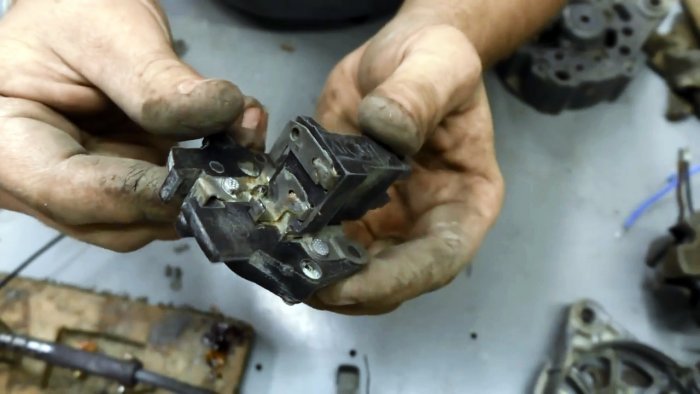

Берем снятый щеточный узел. В его конструкции присутствует регулятор напряжения. Его требуется отсоединить.
Как сделать мощный мотор из автомобильного генератора

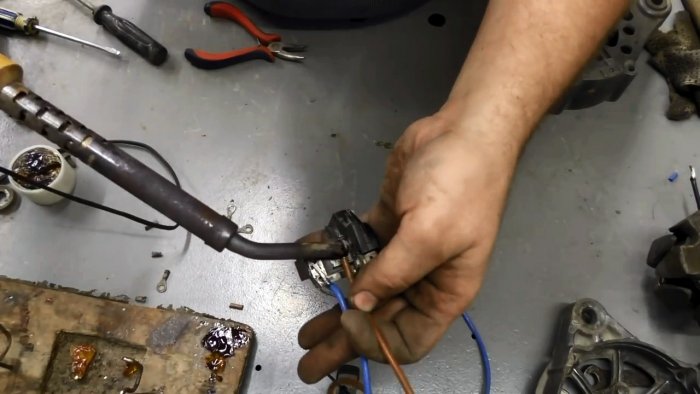

Припаиваем к щеткам провода в обход регулятора напряжения.
Как сделать мощный мотор из автомобильного генератора

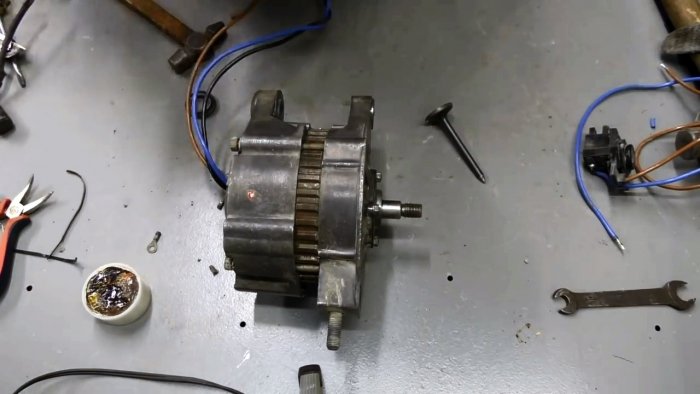

Собираем двигатель в обратном порядке. При необходимости меняем подшипники и протачиваем контактные кольца.
Как сделать мощный мотор из автомобильного генератора

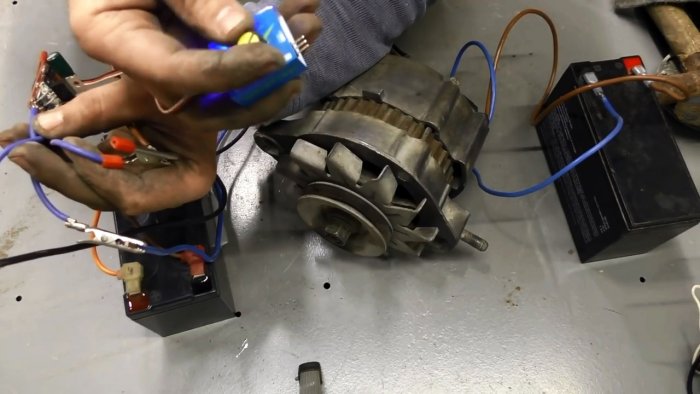

Подключаем обмотку ротора к питанию. Выходы статора подсоединяются к плате управления. Сам драйвер запитывается от АКБ.
Как сделать мощный мотор из автомобильного генератора

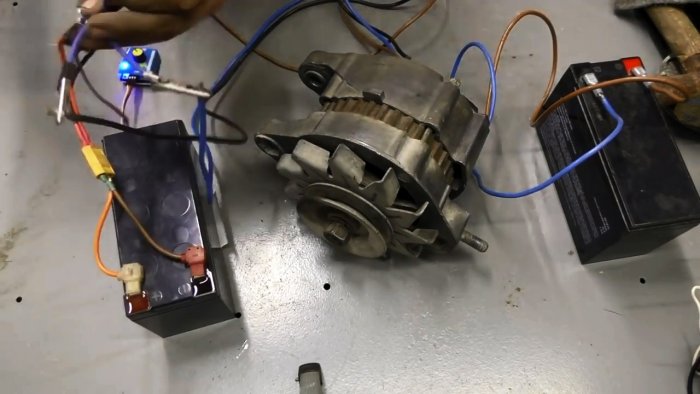

С помощью регулятора, которым может выступать обычный потенциометр, регулируем обороты BLDC мотора.
Как сделать мощный мотор из автомобильного генератора

Полезные советы


Получаемый таким образом BLDC двигатель имеет недостаточно хороший КПД, так как энергия тратится в обмотке возбуждения на подмагничивание ротора. Устранить этот недостаток можно с помощью установки неодимовых магнитов.
Я брал драйвер, который работает без датчика Холла. Он дешевле и вполне подходит. При желании получить хорошую производительность можно поставить датчик Холла в двигатель и подключить его к соответствующей плате.
Перед подключением двигателя к АКБ обязательно проверяем обмотки на межвитковое КЗ и пробой на корпус.

Смотрите видео


Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Комментарии (6)
  1. Роман
    #1 Роман Гости 12 марта 2020 15:53
    5
    BLDC - BrushLess DC (бесщёточный мотор постоянного тока). Какой же он у Вас бесщеточный? Учите матчасть. Так себе статья...
    1. Druid 02
      #2 Druid 02 Гости 14 марта 2020 22:25
      1
      про без щеточный никто ничего не говорил.А так все реально.
  2. Эндрю
    #3 Эндрю Гости 13 марта 2020 18:27
    2
    генератор переменного тока, просто с выпрямителем. драйвер "рожает" переменку?
  3. Эндрю
    #4 Эндрю Гости 13 марта 2020 18:30
    3
    обмотка уже на "звезде"! какой "треугольник"?
  4. Дед Саша
    #5 Дед Саша Гости 17 марта 2020 00:17
    1
    Что-то не верится! Крутиться-то оно будет, а вот мощность... Предполагаю, что как минимум на 1 порядок ниже, чем у исходного генератора
  5. u841so
    #6 u841so Гости 18 марта 2020 16:02
    1
    из разряда "как сделать из стиральной машины лобзик"!

    или как из вещи получить недовещь
    ибо рожденное крутиться крутить не должно.
