Главная » Мастерская » Как переделать болгарку на 12 В
Если у вас вышла из строя болгарка небольшой мощности, то пользуясь случаем, ее можно переделать на постоянное напряжение питания 12 В. В каких-то моментах она будет для вас незаменимым помощником, в том плане, что будет работать где угодно от аккумуляторной батареи.
Для переделки понадобится мотор 775 серии (на АлиЭкспресс - http://ali.pub/3xhgtm). Электродвигатели этой серии высокооборотистые и очень мощные. Работают от постоянного тока, при напряжении 12, 24 или 36 В, зависит от исполнения.

Переделываем болгарку с 220 В на 12 В

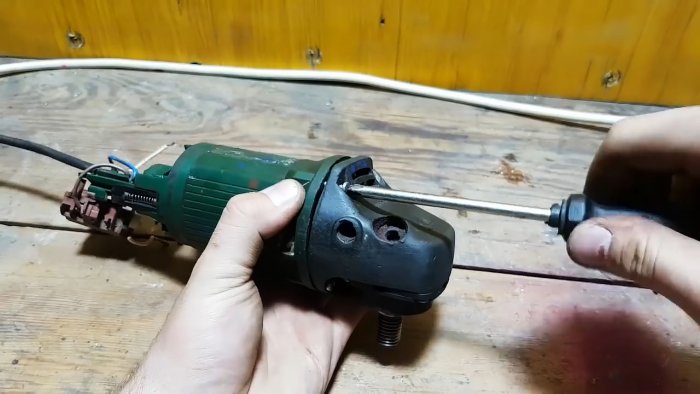

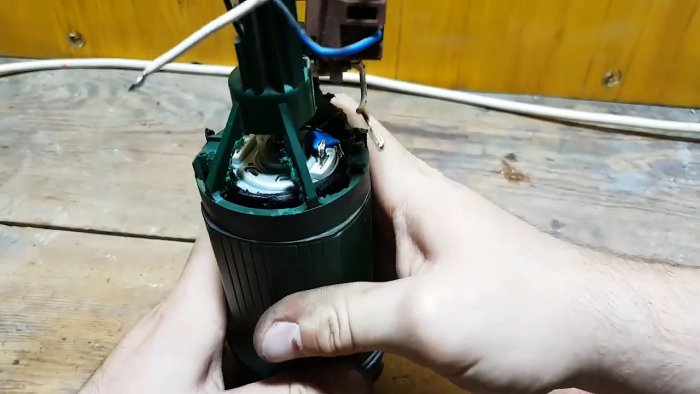

Вскрываем корпус болгарки, отвинчивая винты крепления редуктора.
Как переделать болгарку на 12 В

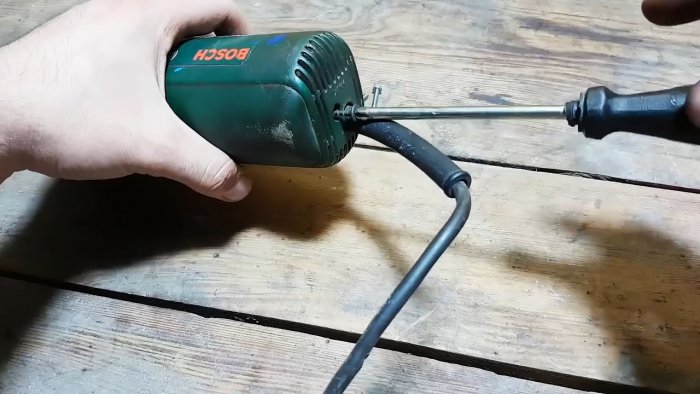

И винт заднего кожуха.
Как переделать болгарку на 12 В

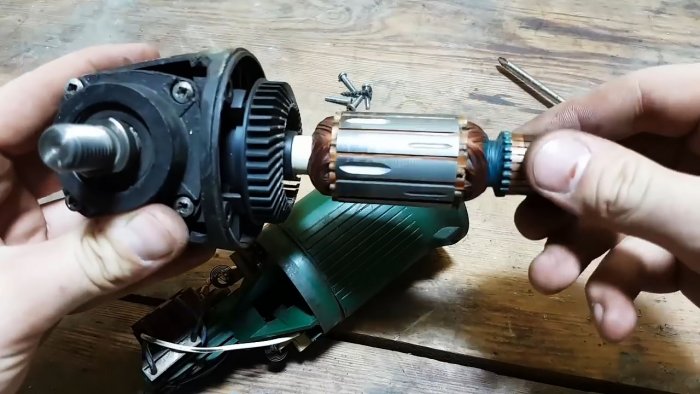

Вынимаем редуктор с ротором.
Как переделать болгарку на 12 В

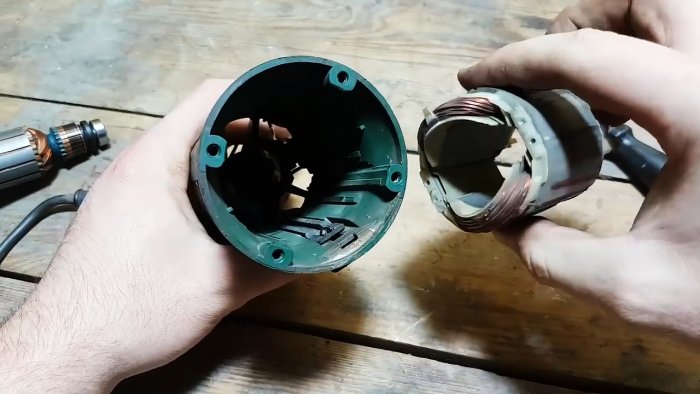

Вынимаем статор из корпуса, он больше не понадобится.
Как переделать болгарку на 12 В

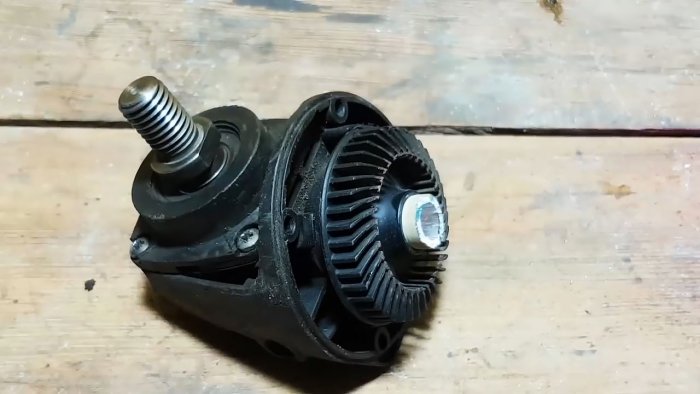

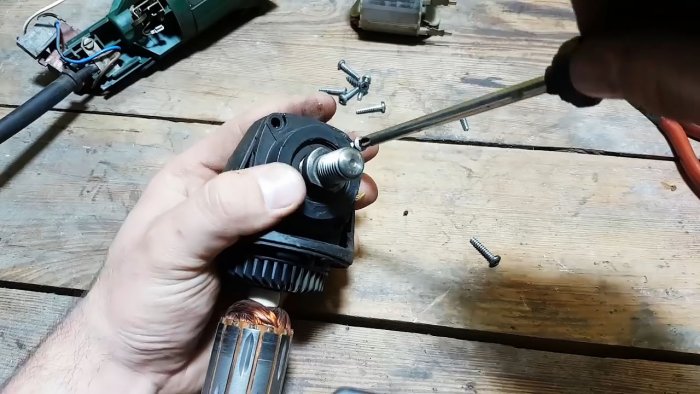

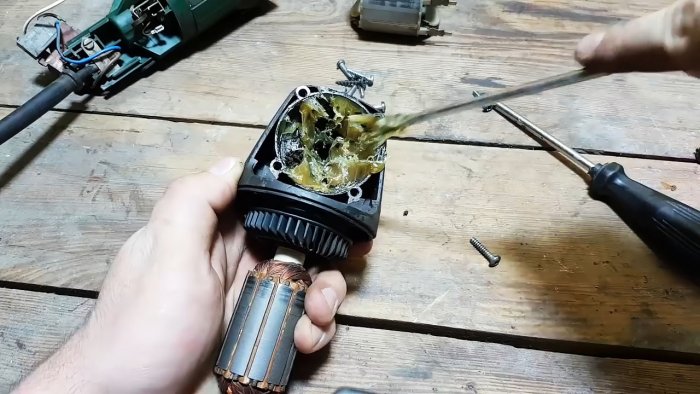

Не лишним будет разобрать редуктор и смазать его новой смазкой.
Как переделать болгарку на 12 В

Как переделать болгарку на 12 В

После чего закрываем обратно. Далее отпиливаем вал ротора от редуктора ножовкой по металлу.
Как переделать болгарку на 12 В

Как переделать болгарку на 12 В

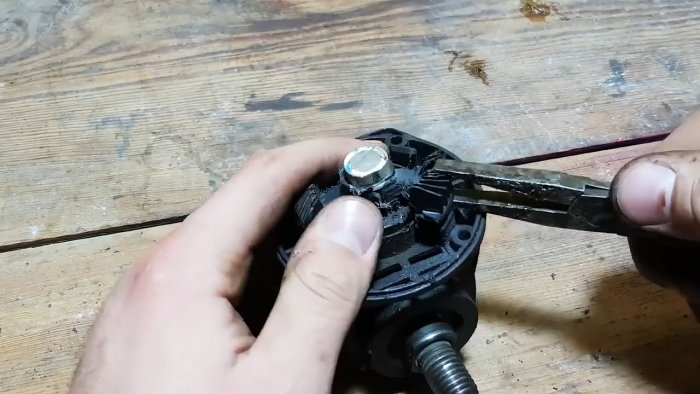

Крыльчатку, которая использовалась для принудительного охлаждения мотора можно удалить кусачками
Как переделать болгарку на 12 В

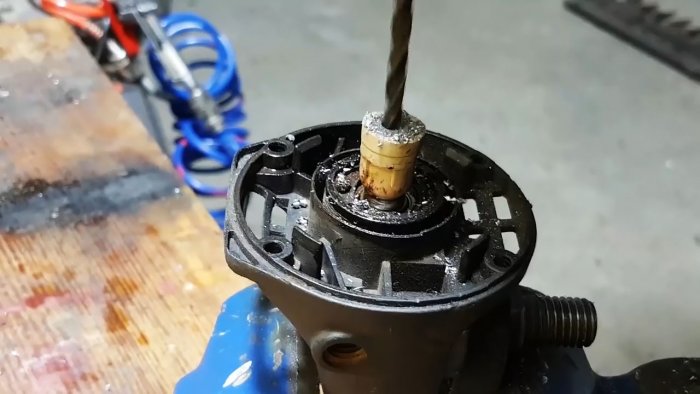

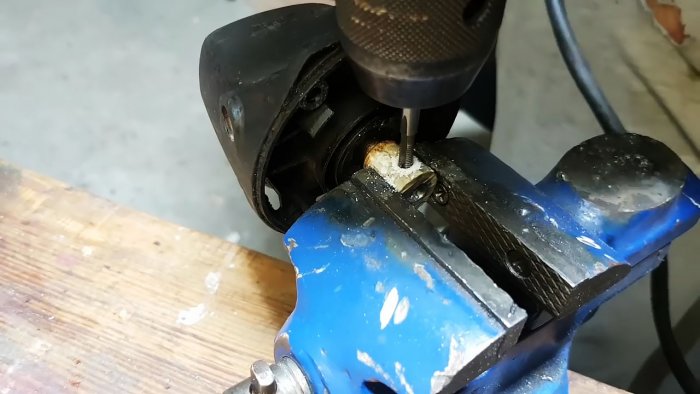

Закрепляем редуктор и сверлим вал в центре, сверлом диаметра чуть большего чем вал нового электродвигателя.
Как переделать болгарку на 12 В

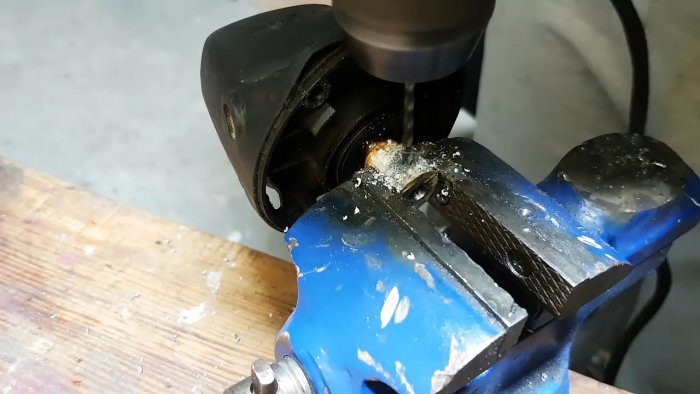

Теперь сверлим отверстие сбоку и нарезаем резьбу под винт.
Как переделать болгарку на 12 В

Как переделать болгарку на 12 В

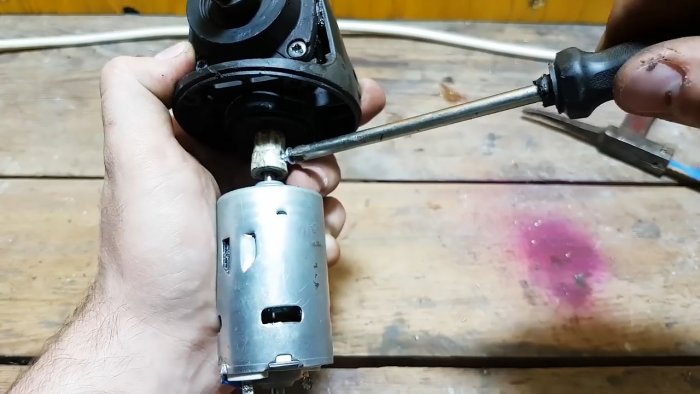

Вставляем вал двигателя и фиксируем винтов.
Как переделать болгарку на 12 В

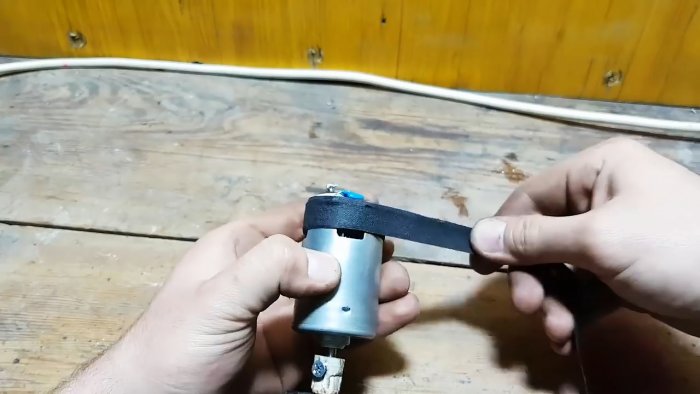

Обматываем двигатель изолентой увеличивая его диаметр под корпус внутри.
Как переделать болгарку на 12 В

Вставляем в корпус плотно. Предварительно удалив все щетки от старого мотора.
Как переделать болгарку на 12 В

Собираем инструмент в обратной последовательности.
Как переделать болгарку на 12 В

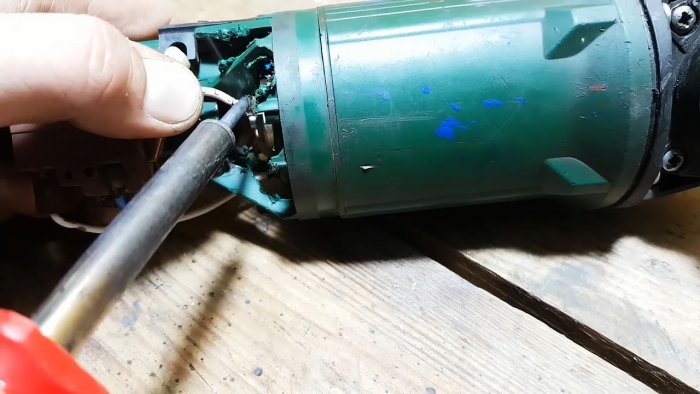

Припаиваем контакты к новому мотору.
Как переделать болгарку на 12 В

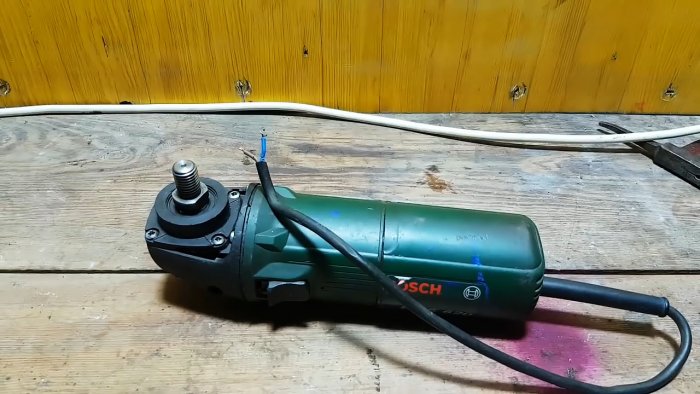

Болгарка готова к работе.
Как переделать болгарку на 12 В

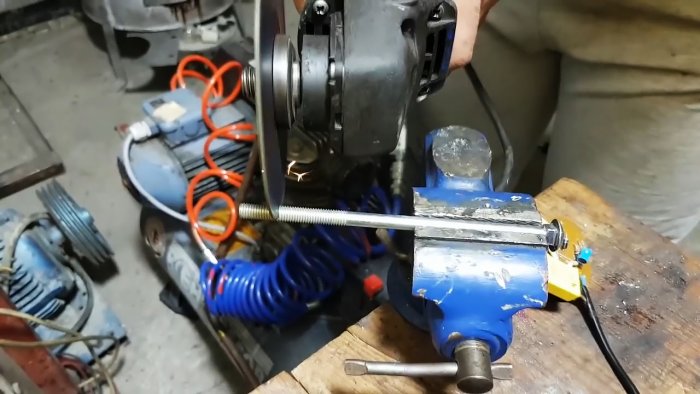

Пробуем что-нибудь отпилить отрезным диском.
Как переделать болгарку на 12 В

Конечно мощность немного изменилась в худшую сторону, но работать все же вполне возможно.

Смотрите видео


Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Комментарии (7)
  1. Гость Виктор
    #1 Гость Виктор Гости 23 октября 2019 20:15
    9
    1) не нужно удалять крыльчатку - новый двигатель тоже нуждается в охлаждении;
    2) нельзя заматывать изолентой вентиляционные отверстия двигателя.
  2. мысль
    #2 мысль Гости 24 октября 2019 09:01
    5
    с такими оборотами хорошо спицы на велосипеде резать
  3. Гость Александр Захаров
    #3 Гость Александр Захаров Гости 26 октября 2019 08:14
    5
    Не всегда на токарном станке удается сделать отверстие ТОЧНО в центре вала, а тут... кончик вала не отторцован, по фото-сверлится электродрелью... 146%, будут жуткие биения...подшипник у двигателя разобьет мгновенно.
  4. Гость Николай
    #4 Гость Николай Гости 26 октября 2019 13:23
    3
    дешевле мотор заменить. Куда, анжынер, перегрев девать будешь, если под нагрузкой всё-таки закрутится? В изоленту?
  5. АЛЕКСЕЙ БУЛГАКОВ
    #5 АЛЕКСЕЙ БУЛГАКОВ Гости 9 декабря 2019 17:02
    1
    испортил инструмент
  6. Виктор Запорожье
    #6 Виктор Запорожье Гости 18 декабря 2019 16:03
    0
    Идея не новая. Хотелось в багажнике возить болгарку и шурупер на 12В. Ваш ариант мне не понравился- слабые движки.Я применил эл двигатель от авиаагрегата МЗК-3 -таких на рынке навалом ( 27 В 10А, 12000 об) )-прекрасно работает и от зарядного устройства и от аккумулятора . Требуется небольшая доработка :реверсную обмотку статора включить валетиком с основной.
  7. Хасс
    #7 Хасс Гости 29 июня 2020 11:45
    3
    Он написал что сломанная уже окончательно, и переделал её от аккумулятора, причем здесь, "лучше купить новый двигатель" и т.д. вы хоть статью читали?
