Из-за неплотной скрутки и плохого лужения провода окисляются и нарушается контакт между ними. Со временем место скрутки начинает постепенно нагреваться, что может привести к возгоранию электропроводки.
Чтобы соединение было долговечным, надежным и безопасным, сделаем несложные лайфхаки, с помощью которых можно выполнить плотную скрутку проводов и качественное лужение, независимо от вашей квалификации, как электрика.
2 простых приспособления для быстрых и качественных скруток

Приспособление для лужения проводов

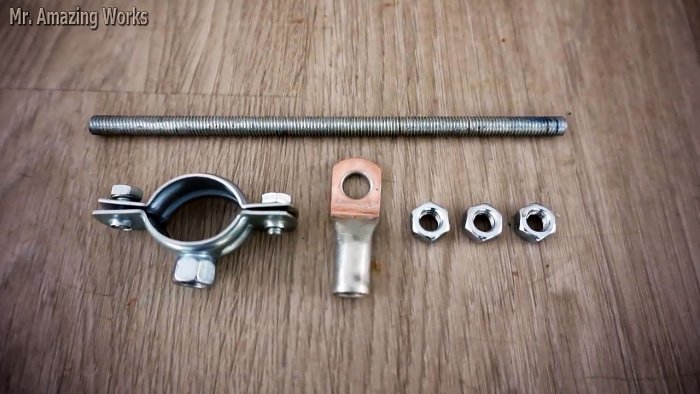

Обычно для этой операции применяется паяльник, но качественно ее сделать под силу только человеку с опытом. Для изготовления приспособления, посредством которого лужение всегда будет отличным, нам понадобится:
  • стальная шпилька;
  • металлический хомут на болтах;
  • концевой наконечник под опрессовку кабеля;
  • набор гаек;
  • кусочки припоя;
  • канифоль.

2 простых приспособления для быстрых и качественных скруток

В работе над самоделкой мы используем: тиски слесарные, газовую горелку, плоскогубцы, дрель с отрезным диском и гаечный ключ.

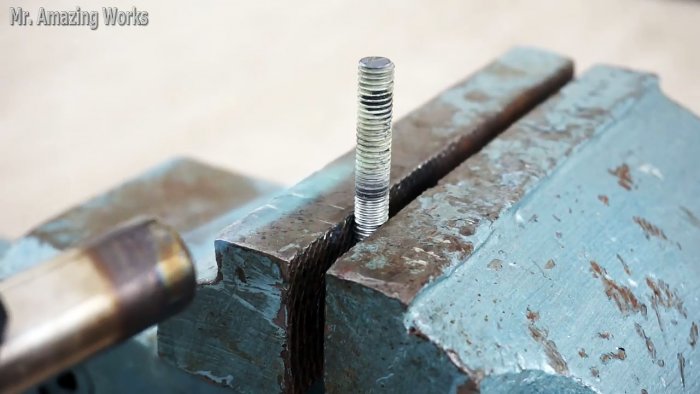

Зажимаем шпильку в тиски и нагреваем выступающую часть пламенем газовой горелки до тех пор, пока металл не размягчится.
2 простых приспособления для быстрых и качественных скруток

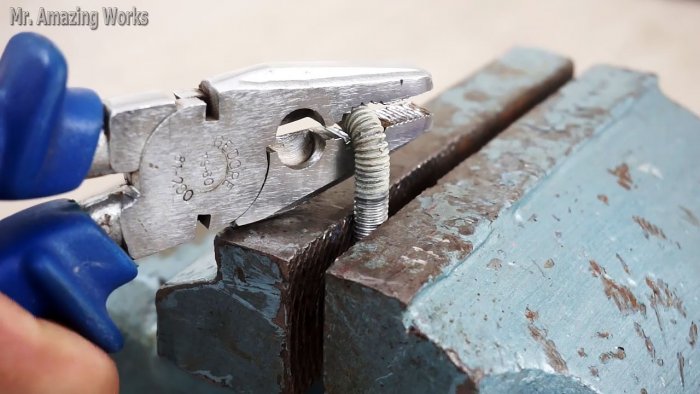

Затем, не теряя ни секунды, с помощью плоскогубцев сгибаем конец шпильки под 90 градусов.
2 простых приспособления для быстрых и качественных скруток

Укорачиваем шпильку, используя болгарку с отрезным диском. Для дальнейшего применения оставляем часть с отогнутым концом.

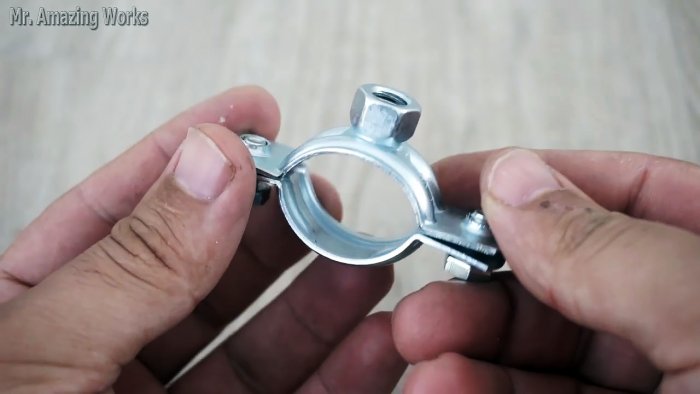

Разбираем хомут и оставляем одно полукольцо с наружной гайкой.
2 простых приспособления для быстрых и качественных скруток

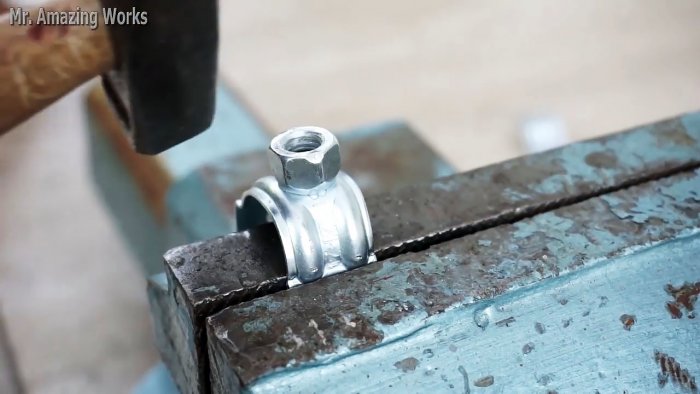

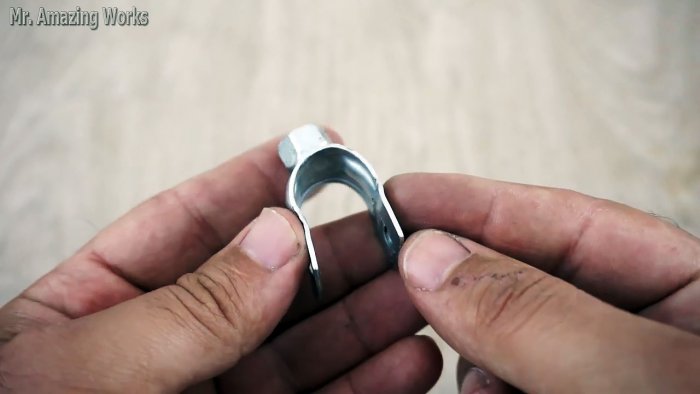

Зажимаем его за ушки в тисках и молотком выправляем их, делая продолжением концов полукольца и параллельными друг другу.
2 простых приспособления для быстрых и качественных скруток

2 простых приспособления для быстрых и качественных скруток

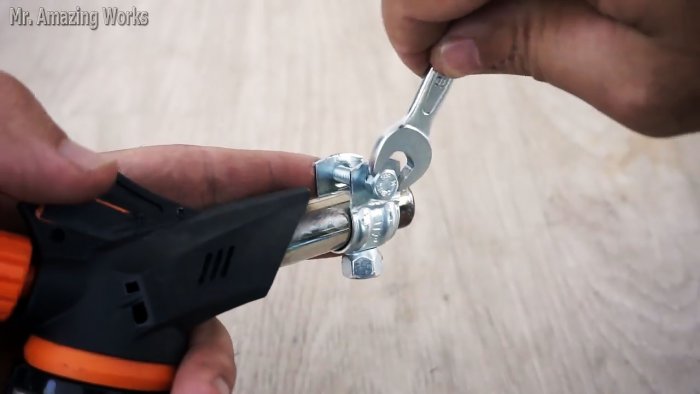

Надеваем видоизмененное полукольцо гайкой вниз на конец сопла газовой горелки и закрепляем с помощью болтового соединения.
2 простых приспособления для быстрых и качественных скруток

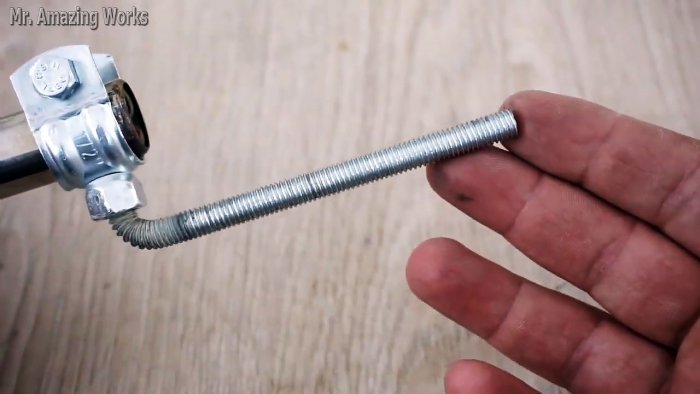

В наружную гайку полукольца вкручиваем отогнутый конец шпильки и направляем ее стержень вдоль продольной оси сопла горелки.
2 простых приспособления для быстрых и качественных скруток

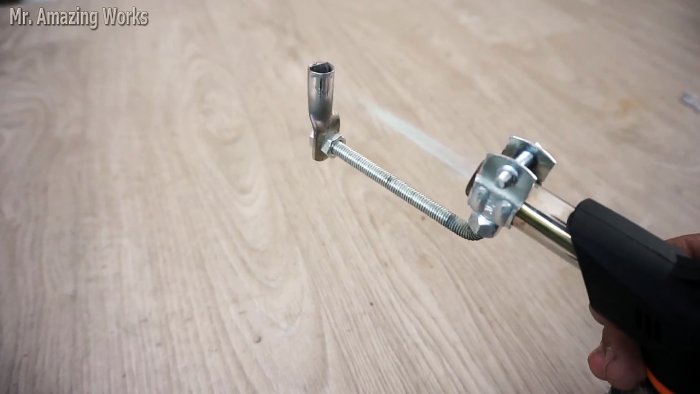

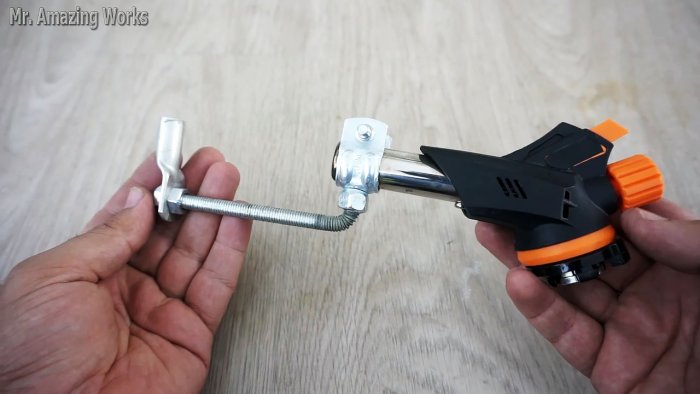

Навинчиваем на шпильку гайку, затем устанавливаем концевой наконечник и зажимаем его второй гайкой так, чтобы он расположился вертикально, а его цилиндрическая часть находилась примерно на уровне центра сопла газовой горелки.
2 простых приспособления для быстрых и качественных скруток

Подсоединяем к модернизированной газовой горелке баллончик с газом и включаем ее. Когда наконечник достаточно разогреется, опускаем в него кусочки припоя и дожидаемся их расплавления.
2 простых приспособления для быстрых и качественных скруток

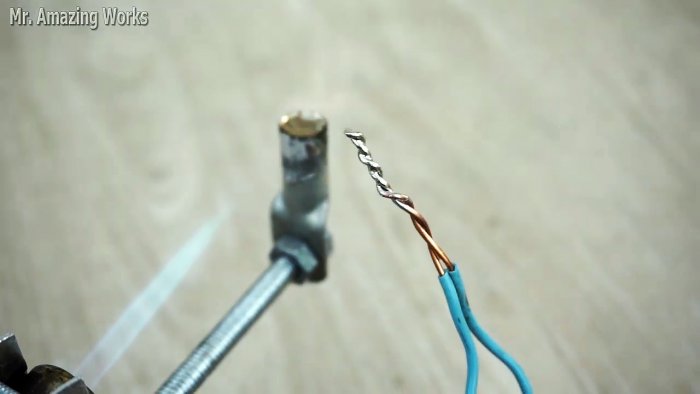

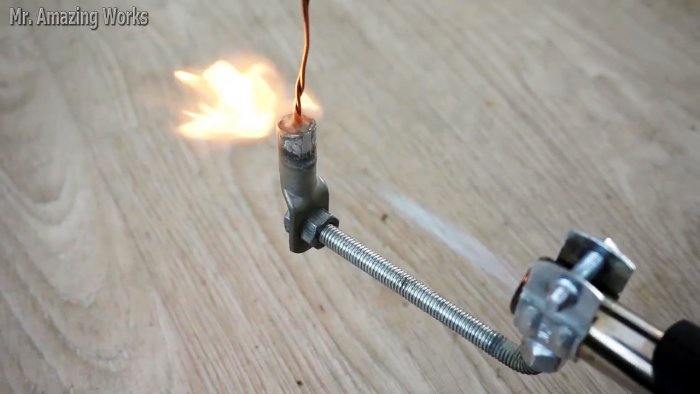

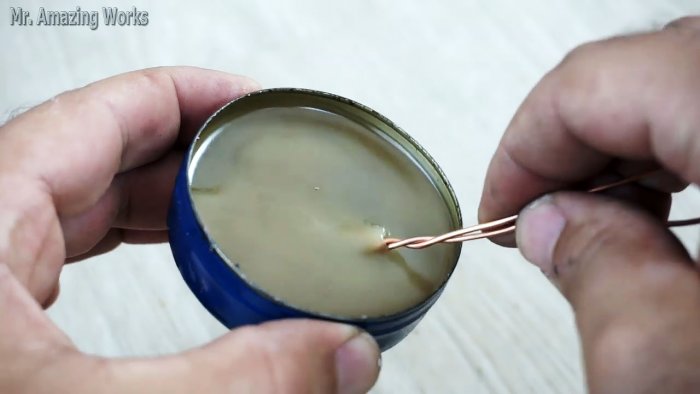

Опускаем проволочную скрутку в баночку с канифолью и погружаем в расплавленный припой на несколько секунд. Качество лужения при этом неизменно получается отличным.
2 простых приспособления для быстрых и качественных скруток

2 простых приспособления для быстрых и качественных скруток

2 простых приспособления для быстрых и качественных скруток

Приспособление для скрутки проводов


Для ее сборки нам понадобятся самые простые и вполне доступные изделия:
  • стальной болт;
  • большая плоская шайба;
  • гроверная шайба;
  • самоконтращаяся гайка.

В работе мы будем пользоваться: пластмассовым лекалом, кернером и молотком, плоскогубцами и дрелью со сверлом.

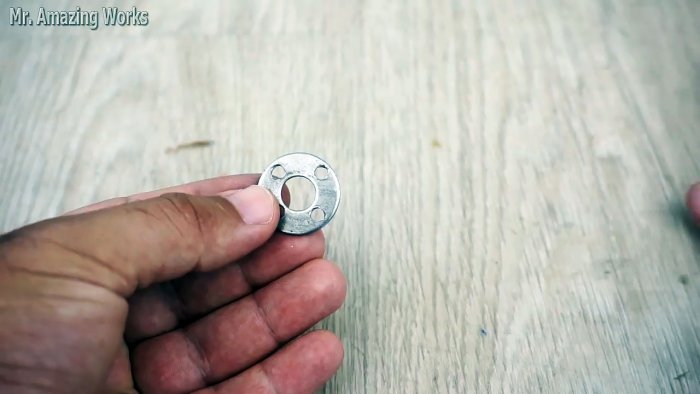

Используя подходящее по размеру отверстие лекала, размечаем плоскую шайбу под сверление четырех отверстий, равномерно располагаемых по окружности.

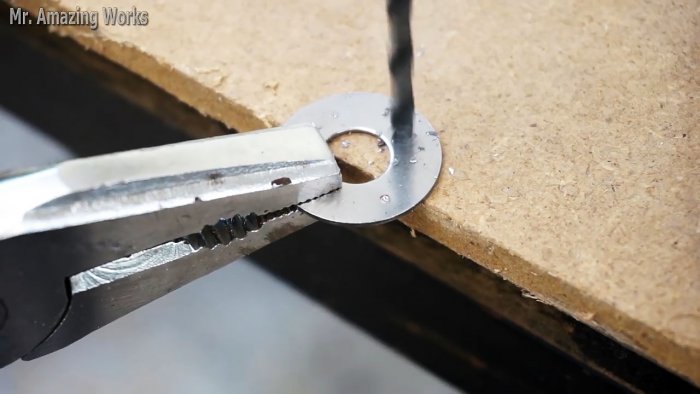

Накерниваем отмеченные точки с помощью керна и молотка. Затем, удерживая шайбу плоскогубцами на листе ДСП, сверлим дрелью четыре одинаковых сквозных отверстия.
2 простых приспособления для быстрых и качественных скруток

2 простых приспособления для быстрых и качественных скруток

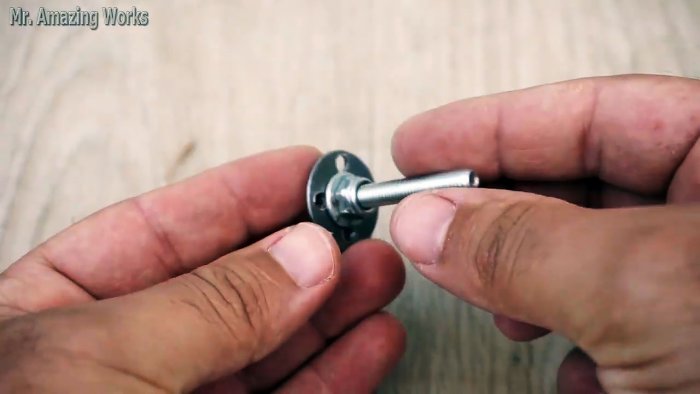

В центральное отверстие шайбы вставляем болт, с другой стороны, на шайбу по болту кладем гроверную шайбу и затягиваем самоконтрящейся гайкой.
2 простых приспособления для быстрых и качественных скруток

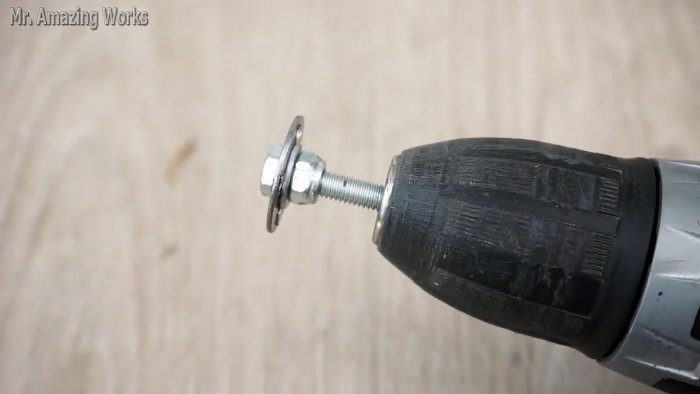

Зажимаем свободный конец стержня болта в патроне дрели и можно считать, что наше устройство для скрутки проводов готово к работе.
2 простых приспособления для быстрых и качественных скруток

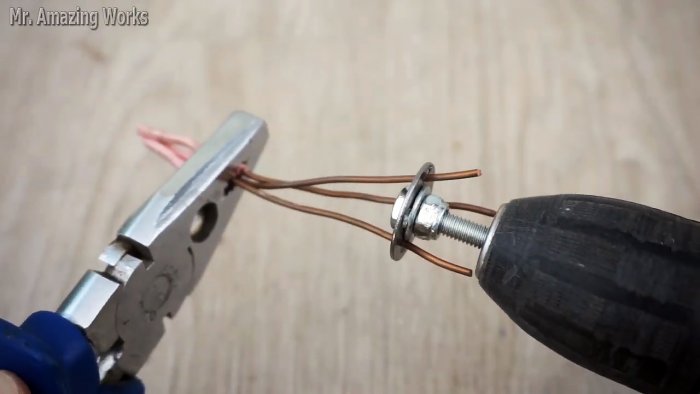

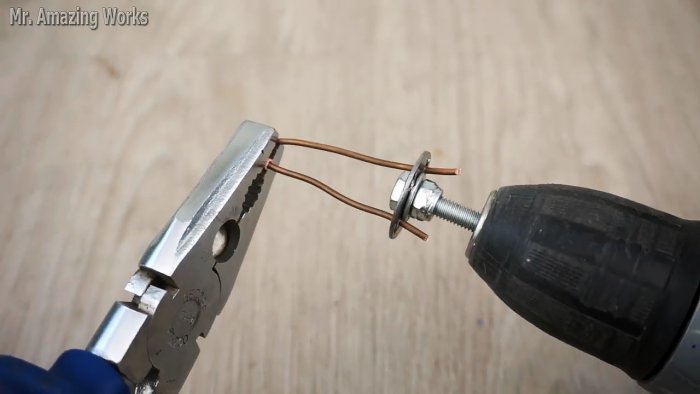

Вставляем в диаметрально противоположные отверстия в шайбе концы согнутого пополам провода, удерживая его за сгиб плоскогубцами, и включаем дрель.
2 простых приспособления для быстрых и качественных скруток

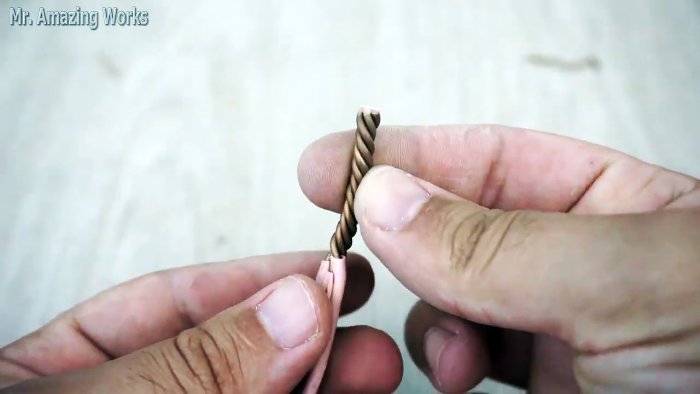

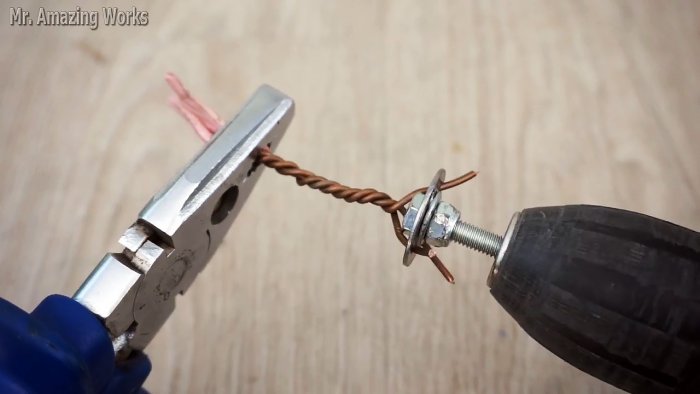

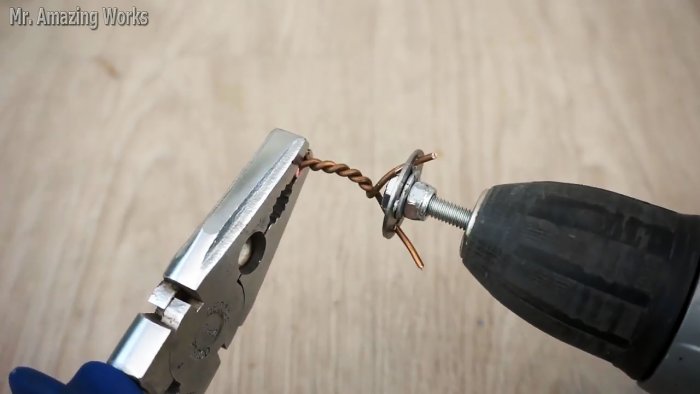

Провода, увлекаемые шайбой, скручиваются в плотную «косичку».
2 простых приспособления для быстрых и качественных скруток

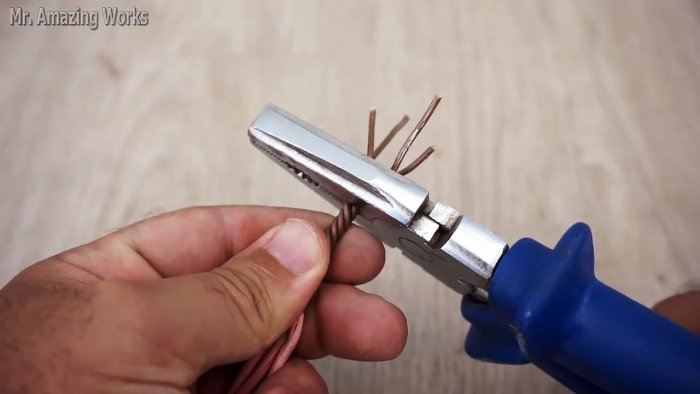

Точно таким образом можно скрутить и три, и четыре жилы. Незакрученные концы откусываем с помощью кусачек или плоскогубцев.
2 простых приспособления для быстрых и качественных скруток

2 простых приспособления для быстрых и качественных скруток

2 простых приспособления для быстрых и качественных скруток

2 простых приспособления для быстрых и качественных скруток
