Электричество не нужно Простой газовый паяльник для сварки полипропиленовых труб

Этот прибор пригодится при сварке пластиковых труб там, где по каким-то причинам нет электричества. Для его изготовления не требуется высокое мастерство, дефицитные материалы и большие затраты.

Потребуется


Чтобы сделать детали и собрать их в действующее устройство, нам понадобятся следующие материалы, изделия и инструменты:
  • стальная шпилька;
  • хомут металлический на болтах;
  • сварочная насадка для пластиковых труб;
  • газовая горелка;
  • плоскогубцы;
  • тиски слесарные;
  • молоток.

Порядок изготовления аппарата для сварки пластиковых труб

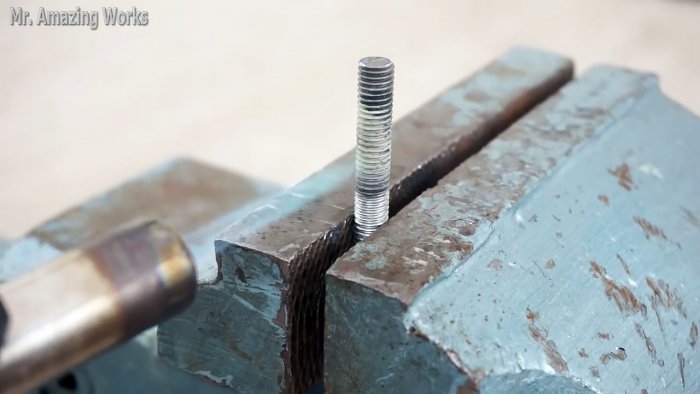

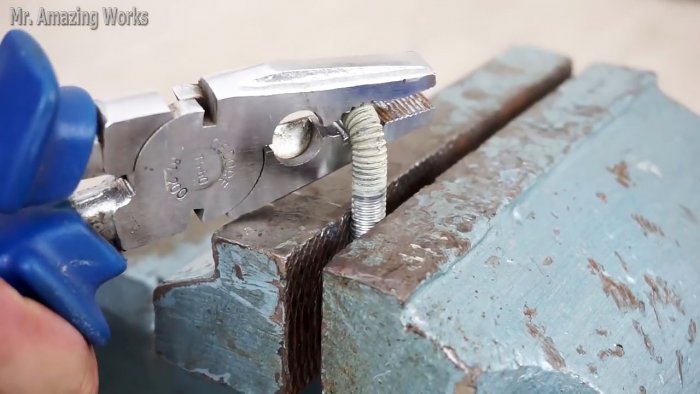

Зажимаем посередине шпильку в тиски в вертикальном положении. Нагреваем ее верхнюю часть в пламени газовой горелки и сгибаем конец на 90 градусов с помощью плоскогубцев.
Электричество не нужно Простой газовый паяльник для сварки полипропиленовых труб

Электричество не нужно Простой газовый паяльник для сварки полипропиленовых труб

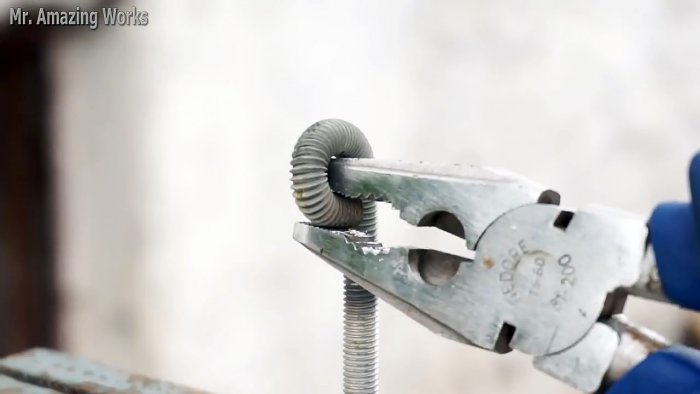

Затем переворачиваем шпильку на 180 градусов и, вновь зажав в тиски, нагреваем другой конец шпильки на несколько большей длине. Снова, используя плоскогубцы, сгибаем второй конец, но уже в кольцо.
Электричество не нужно Простой газовый паяльник для сварки полипропиленовых труб

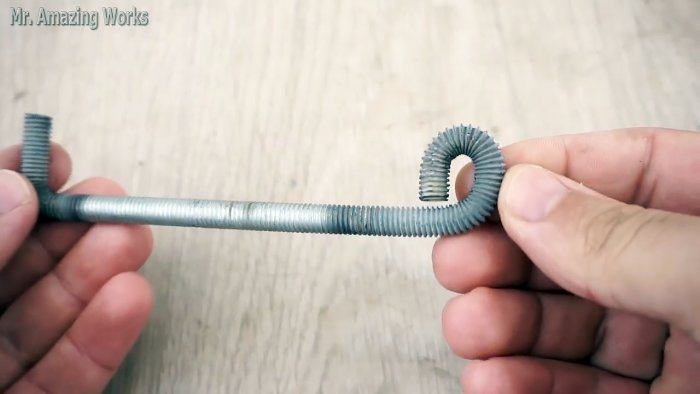

Если оно не получилось идеальным с одного раза, то периодически нагревая неровное кольцо, выравниваем его плоскогубцами как в плоскости сгиба, так и в поперечном направлении.
Электричество не нужно Простой газовый паяльник для сварки полипропиленовых труб

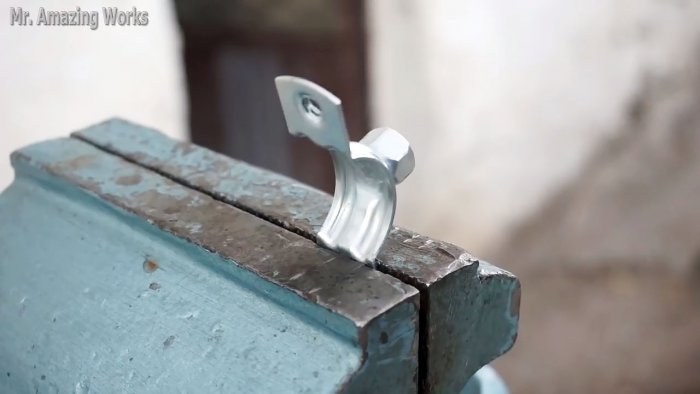

Разбираем стальной хомут и половину с наварной гайкой зажимаем в тиски и выправляем «ушки» на 90 градусов так, чтобы они стали продолжением боковин полухомута.
Электричество не нужно Простой газовый паяльник для сварки полипропиленовых труб

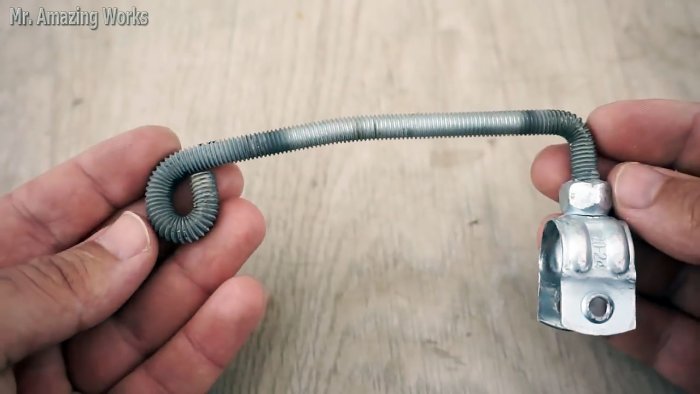

Наворачиваем гайку половинки хомута уже без «ушек» на резьбу конца шпильки, повернутого на 90 градусов. Причем вертикальные стороны полухомута должны быть ориентированы строго вдоль шпильки.
Электричество не нужно Простой газовый паяльник для сварки полипропиленовых труб

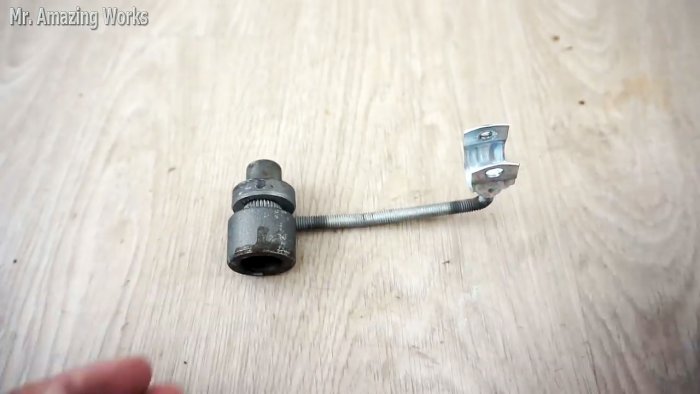

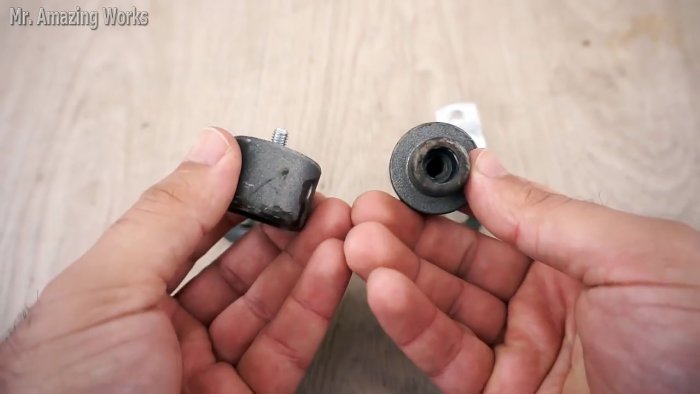

Раскручиваем сварочную насадку для пластиковых труб. Болт с одной половиной вставляем в кольцо на другом конце шпильки и навинчиваем на болт с другой стороны кольца вторую половинку насадки и плотно затягиваем ее торцевой головкой.
Электричество не нужно Простой газовый паяльник для сварки полипропиленовых труб

Электричество не нужно Простой газовый паяльник для сварки полипропиленовых труб

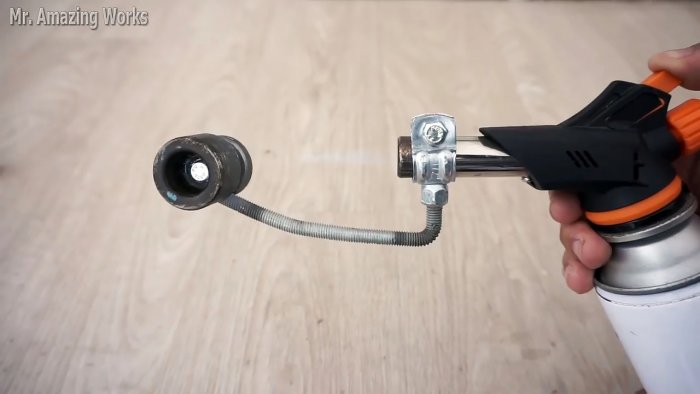

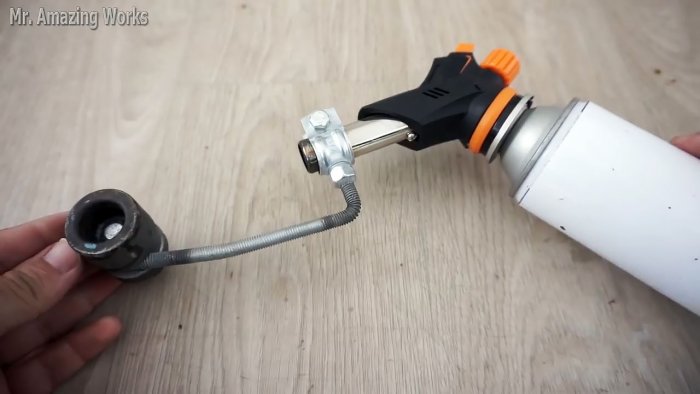

Полухомут надеваем на конец сопла газовой горелки и надежно закрепляем его с помощью болта и гайки, используя торцевую гаечную головку.
Электричество не нужно Простой газовый паяльник для сварки полипропиленовых труб

Если сварочная насадка смещена относительно продольной оси пламени газовой горелки, то положение насадки изменяем, нагревая шпильку посередине, и изгибая ее в вертикальной и горизонтальной плоскости, пока не будет достигнут необходимый результат.
Электричество не нужно Простой газовый паяльник для сварки полипропиленовых труб

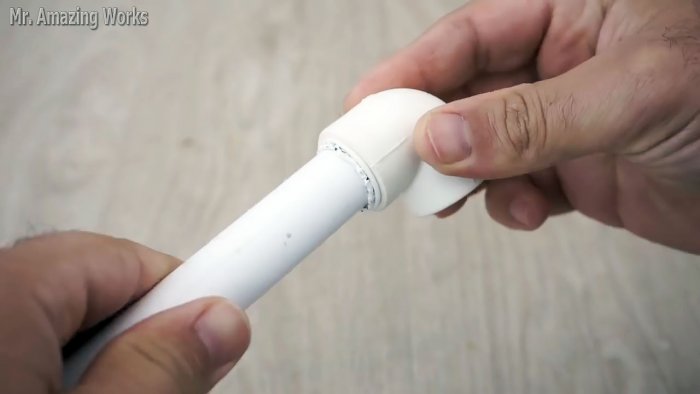

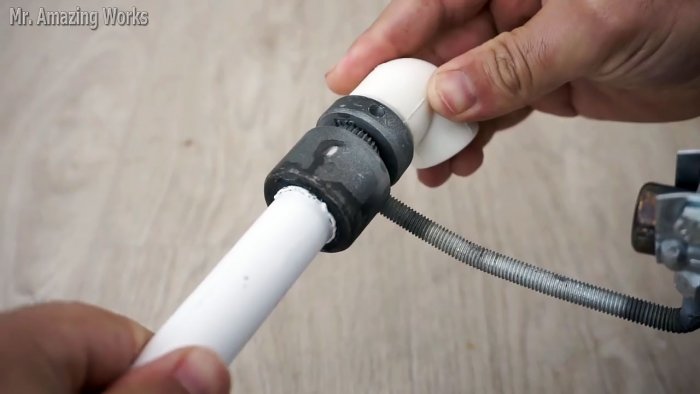

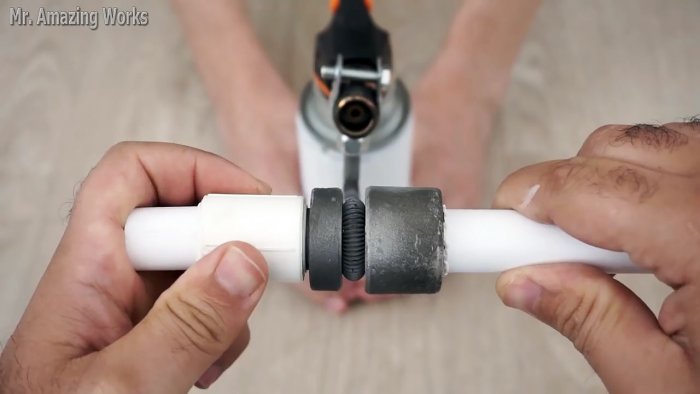

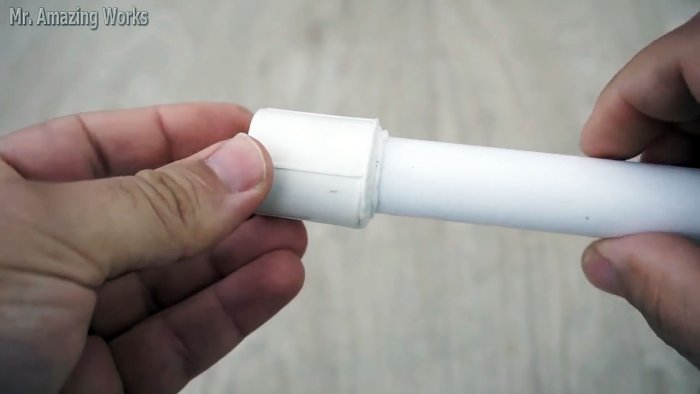

Для соединения пластиковой трубы с муфтой или фитингом нагреваем сварочную насадку в пламени газовой горелки, затем на ней оплавляем пластиковые элементы и соединяем их между собой. После остывания они создадут прочное и герметичное соединение не хуже, чем при использовании заводского прибора.
Электричество не нужно Простой газовый паяльник для сварки полипропиленовых труб

Электричество не нужно Простой газовый паяльник для сварки полипропиленовых труб

Электричество не нужно Простой газовый паяльник для сварки полипропиленовых труб

Электричество не нужно Простой газовый паяльник для сварки полипропиленовых труб
