Привет, друзья! Сегодня я расскажу, как проверить ёмкость литий-ионных аккумуляторов с помощью мультиметра.

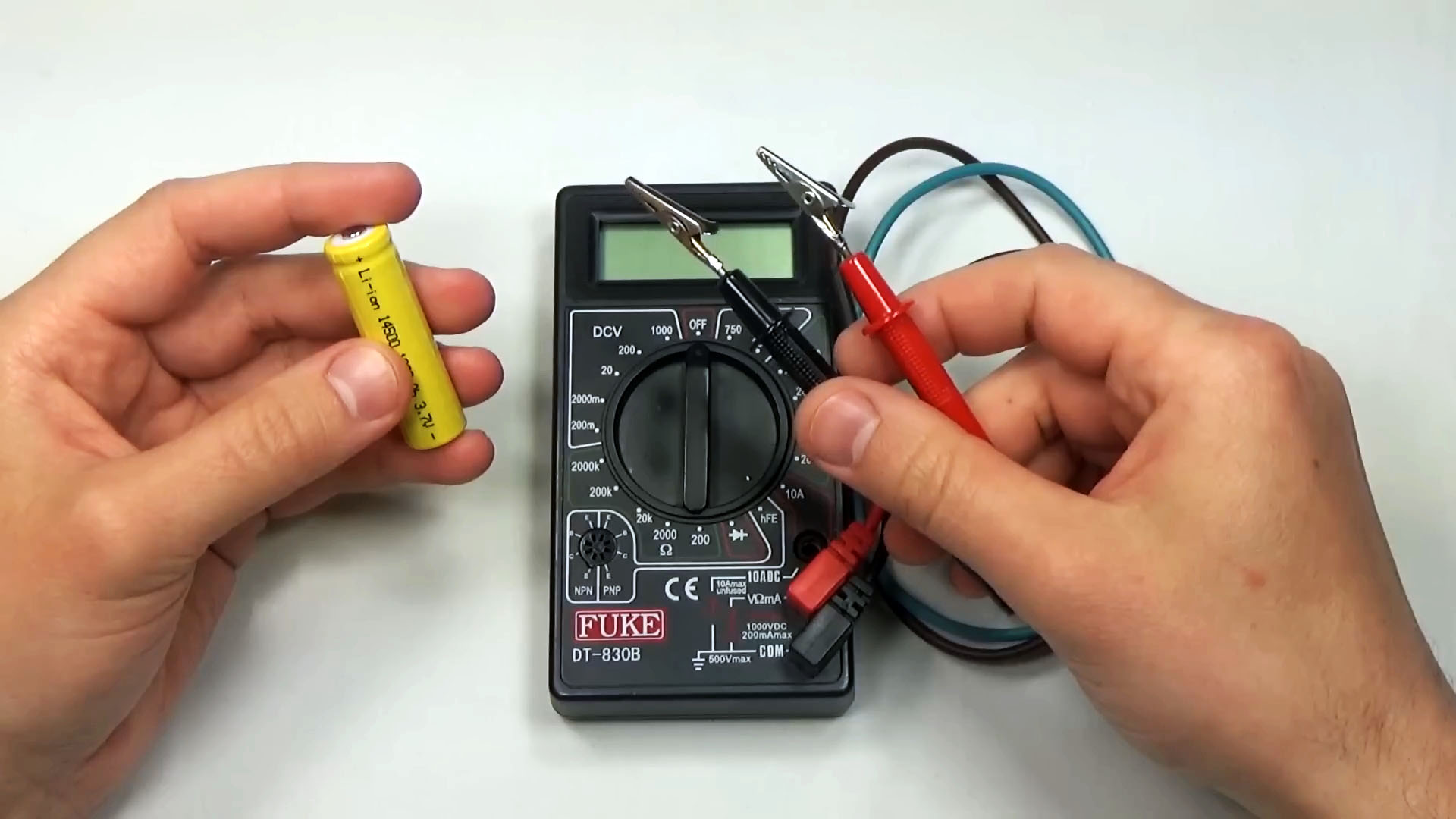

Обычно для тестирования ёмкости таких аккумуляторов используют умные зарядки. Однако они стоят дорого, и покупать их для проверки пары аккумуляторов нецелесообразно. Если у вас есть обычный мультиметр, можно проверить ёмкость аккумуляторов самостоятельно, но нужно учесть некоторые особенности.

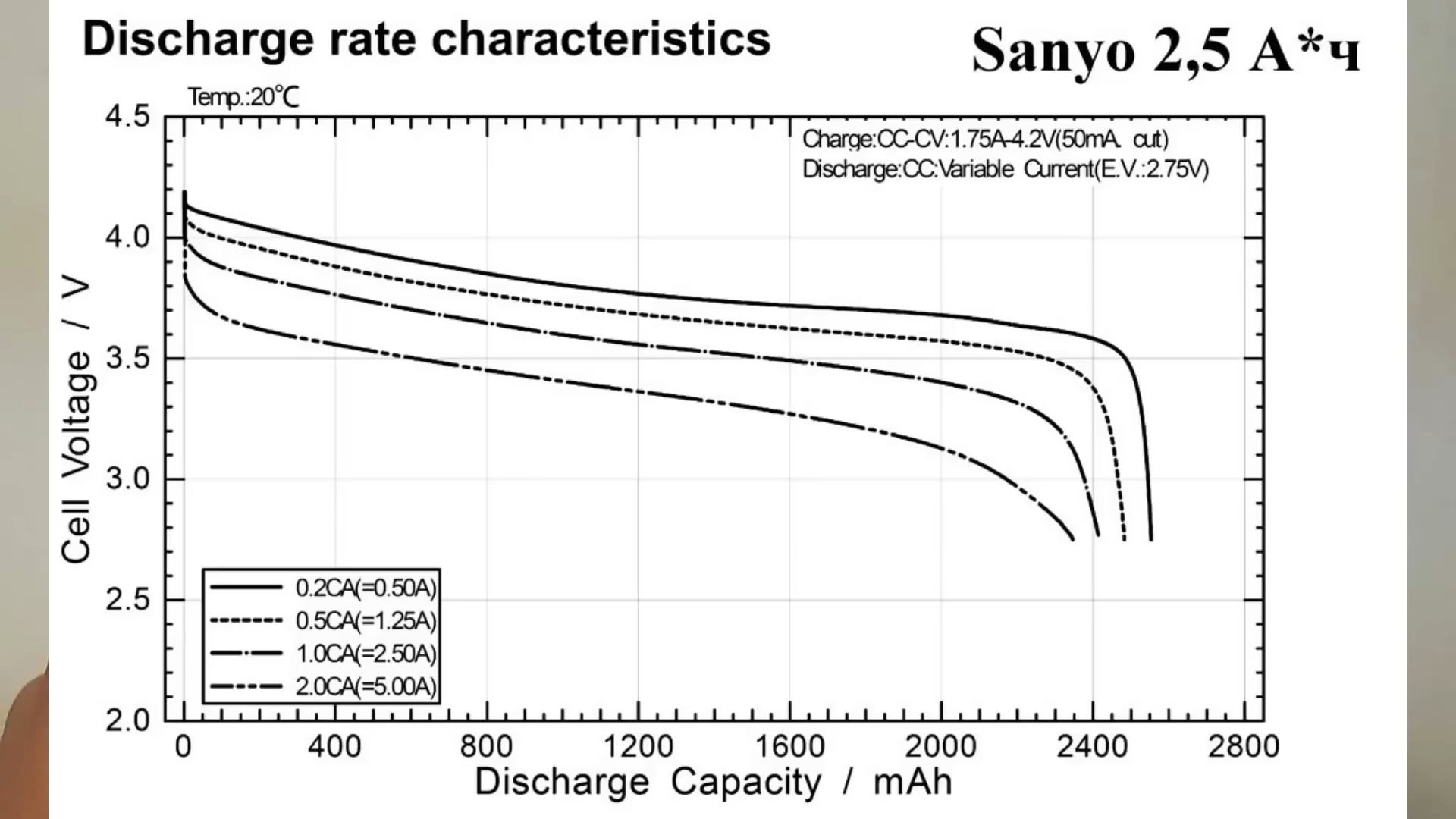

Для измерения ёмкости аккумулятора мультиметром необходимо измерить ток, который он отдаёт, и время, в течение которого он может выдавать этот ток. Результаты будут приблизительными. У литий-ионных аккумуляторов есть кривая разряда, то есть зависимость напряжения от уровня заряда. Это нужно учитывать, так как ток, проходящий через сопротивление, зависит от напряжения.
Чтобы не учитывать эту зависимость, можно использовать линейный стабилизатор напряжения на 3 В или линейный стабилизатор тока, работающий при напряжении 2,7 В. При использовании стабилизатора тока нужно установить ток из расчёта напряжения источника 2,7 В. Затем через стабилизатор подключается резистор, измеряется проходящий ток, и включается секундомер. Нужно контролировать напряжение на аккумуляторе и отключать нагрузку, когда оно достигнет 2,7 В, останавливая секундомер. Ёмкость рассчитывается как произведение тока на время в часах.
Методика проверки емкости аккумулятора при помощи мультиметра

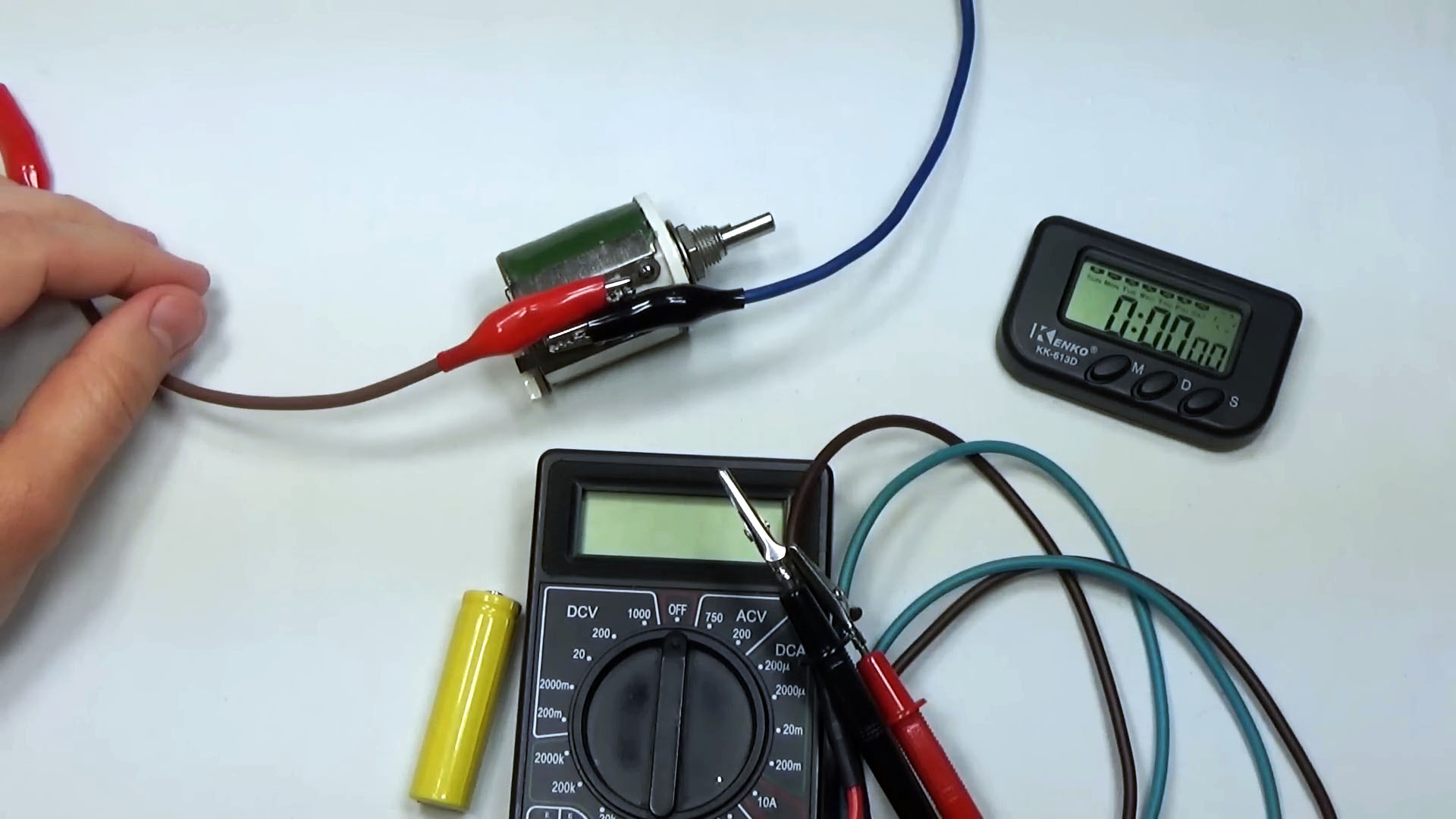

Если нет возможности собрать стабилизатор, процесс будет сложнее. Я покажу, как это сделать с помощью переменного резистора. Я возьму аккумулятор формата 14500 с ёмкостью не более 300 мА·ч и переменным резистором на 100 Ом.
С постоянным резистором придётся периодически записывать показания амперметра и секундомера, рассчитывая ёмкость для отдельных участков кривой разряда. Можно усреднить данные и использовать среднее значение тока. Я буду периодически уменьшать сопротивление по мере разряда аккумулятора, чтобы поддерживать ток на одном уровне.

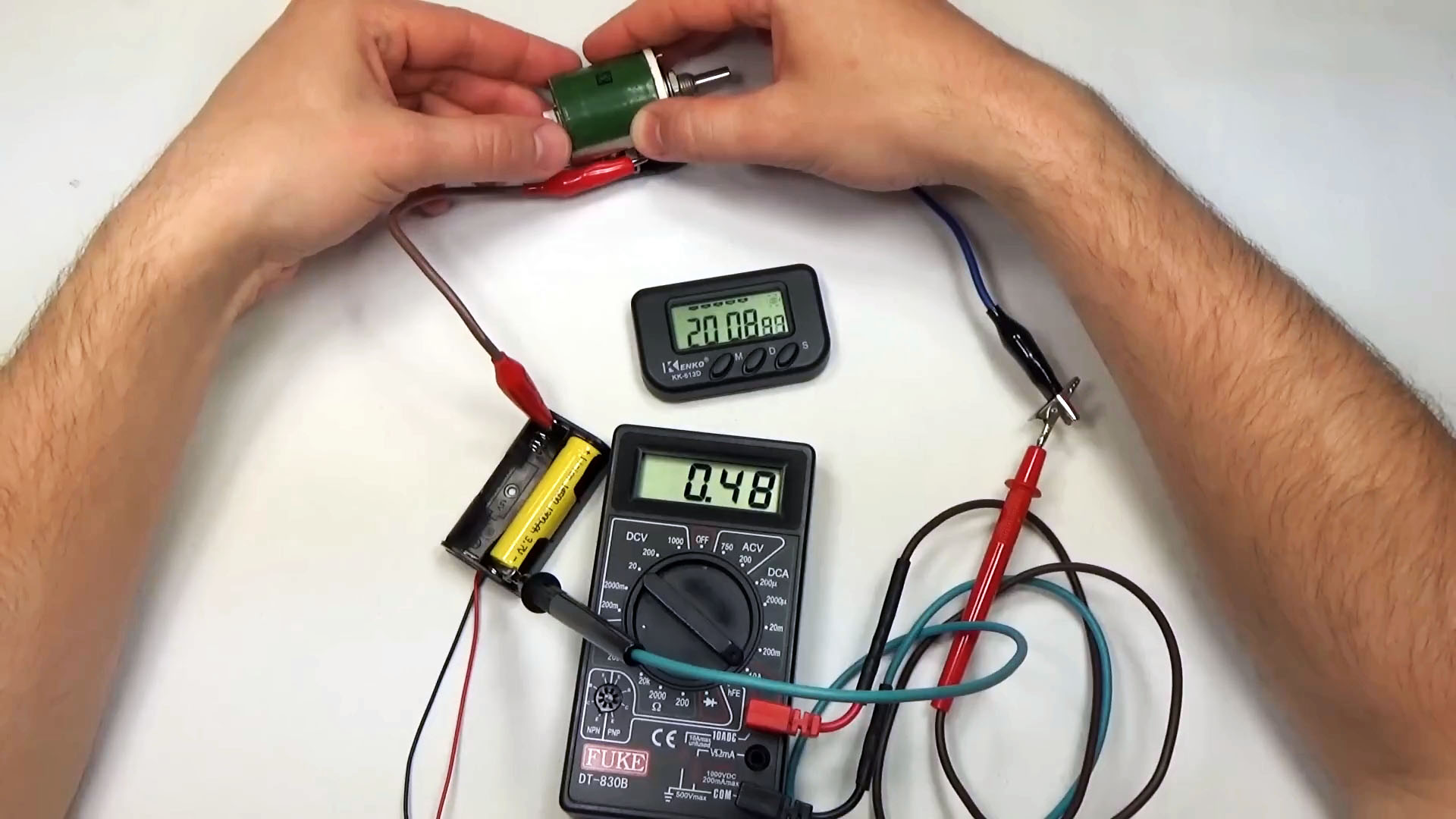

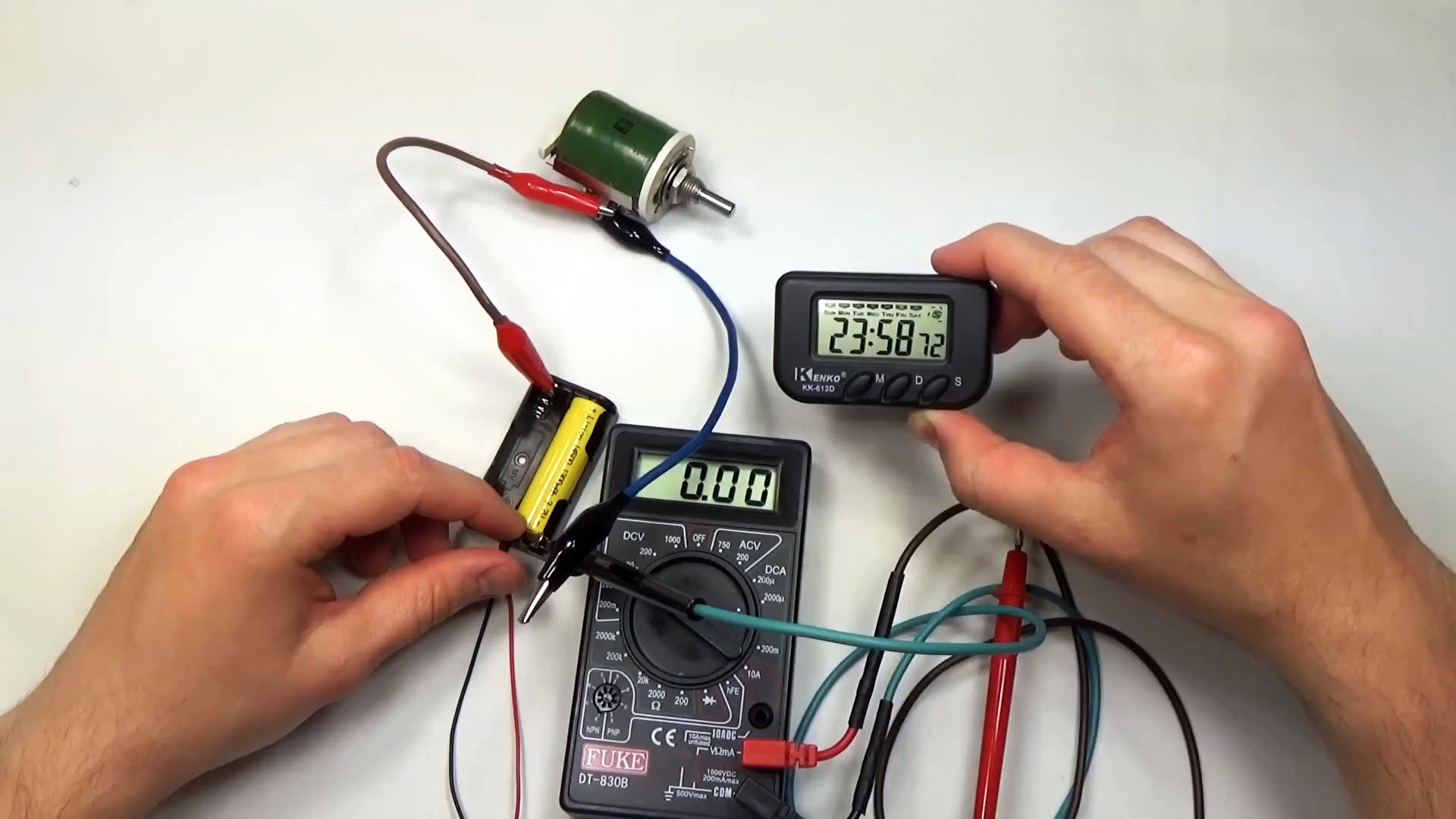

Сейчас аккумулятор заряжен не полностью, напряжение на нём 4 В. Я буду разряжать его током примерно 500 мА, уменьшая сопротивление. Когда напряжение опустится ниже 2,7 В, я остановлю секундомер. Для полного разряда аккумулятора током 500 мА потребуется 24 минуты.
Умножив ток на время в часах, я получу ёмкость около 200 мА·ч. Реальная ёмкость аккумулятора — не более 300 мА·ч, и он был частично разряжен.
