Зарядное устройство для литий-ионных аккумуляторов

Я сделал себе зарядное устройство для четырех литий-ионных аккумуляторов. Кто-то сейчас подумает: ну сделал и сделал, таких полно в интернете. И я сразу хочу сказать, что моя конструкция способна заряжать как одну батарею, так и четыре сразу. Все аккумуляторы заряжаются независимо друг от друга.
Это дает возможность заряжать одновременно батареи из разных устройств и с разным начальным зарядом.
Я сделал зарядник для батарей типа 18650, которые у меня используются в фонарике, powerbanks, ноутбуке и тп.
Схема состоит из готовых модулей и собирается очень быстро и просто.

Понадобится



Изготовление зарядного устройства под разное количество аккумуляторов


Сначала сделаем батарейный отсек. Для этого берем универсальную монтажную плату с большим количеством отверстий и обычные канцелярские скрепки.
Зарядное устройство для литий-ионных аккумуляторов

Откусываем у скрепок вот такие уголки.
Зарядное устройство для литий-ионных аккумуляторов

Вставляем в плату, предварительно примерив по длине батарей нужных вам. Потому, что такое зарядное устройство можно сделать не только под 18650 аккумуляторы.
Зарядное устройство для литий-ионных аккумуляторов

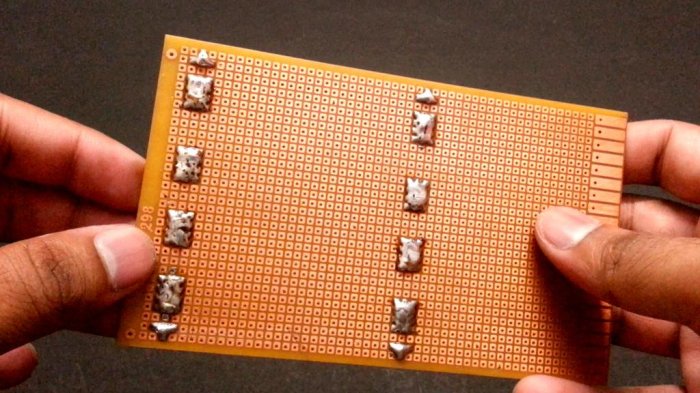

Запаиваем снизу платы части скрепок.
Зарядное устройство для литий-ионных аккумуляторов

Затем берем контроллеры зарядки и размещаем их на оставшемся месте платы, желательно напротив каждого аккумулятора.
Зарядное устройство для литий-ионных аккумуляторов

Контроллер зарядки будет крепиться на вот таких ножках, сделанных из разъема PLS.
Зарядное устройство для литий-ионных аккумуляторов

Припаиваем сверху модуль и снизу к плате. По этим ножкам побежит ток питания к модулю и ток заряда к батареям.
Зарядное устройство для литий-ионных аккумуляторов

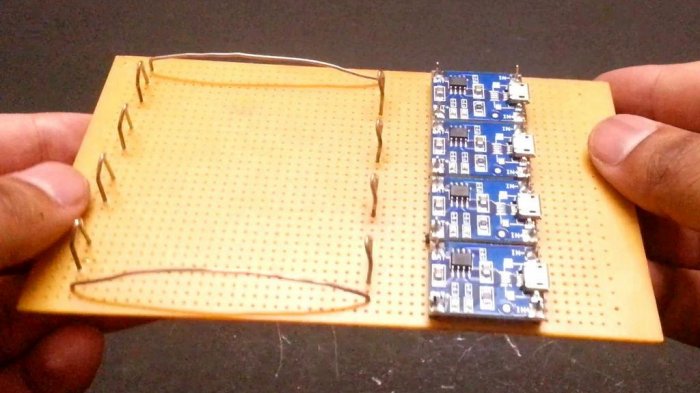

Четыре секции готовы.
Зарядное устройство для литий ионных аккумуляторов

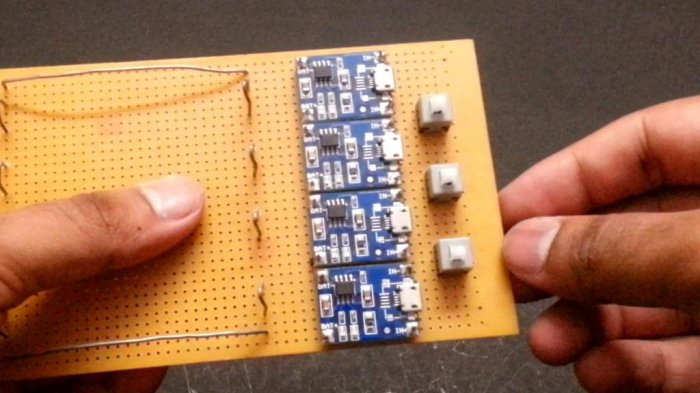

Далее для коммутации зарядных мест установим кнопки или тумблера.
Зарядное устройство для литий-ионных аккумуляторов

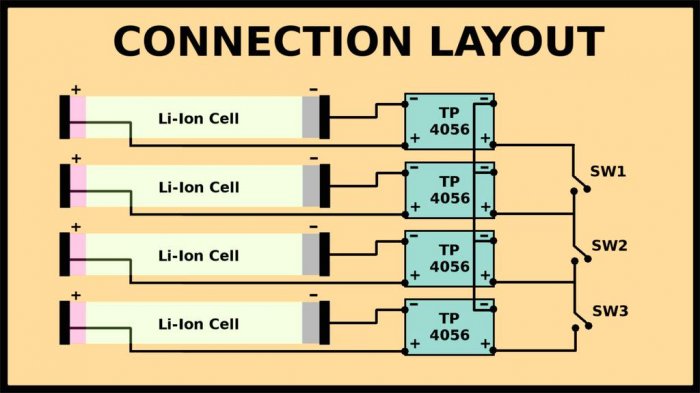

Подключается все это дело вот таким образом:
Зарядное устройство для литий ионных аккумуляторов

Вы спросите - почему кнопки только три а не четыре? А я отвечу - так как один модуль всегда будет работать, потому что один аккумулятор будет заряжаться всегда, иначе нет смысла вообще втыкать зарядник.
Напаиваем токопроводящие дорожки.
Зарядное устройство для литий ионных аккумуляторов

Итог таков, что кнопками можно подключать место для зарядки от 1 до 4 аккумуляторов.
Зарядное устройство для литий-ионных аккумуляторов

На модуле заряда установлен светодиод, который показывает что батарея, которая от него заряжается - зарядилась или нет.
Я собрал все устройство за полчаса. Питается оно от 5-ти вольтового блока питания (адаптера), его, кстати, тоже нужно выбирать с умом, чтобы оно тянуло зарядку сразу всех четырех батарей одновременно. Так же всю схему можно питать от USB компьютера.
Подключаем переходник к первому модулю, а дальше включаем нужные кнопки и напряжение с первого модуля будет переходить на другие места, в зависимости от включенных переключателей.

Смотрите видео


Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Комментарии (2)
  1. GDV
    #1 GDV Гости 22 марта 2018 07:14
    4
    Питать от USB компьютера особого смысла нет - там предельное значение выходного тока - 500мА.
    4 аккумулятора будут заряжаться чуть меньше, чем вечность :)
    1. Ололоев
      #2 Ололоев Гости 22 марта 2018 09:44
      0
      Ну не совсем верно утверждение Ваше :)
      usb 2.x/3.x могут поддерживать устройства с током потребления до 5А(!!!). Все зависит от производителя материнки или ноута.
