Как узнать реальную емкость уже не нового литий-ионного аккумулятора? Конечно, можно нагрузить АКБ нагрузкой, снимать периодически показания амперметра и вольтметра при разряде, но это всё сложно и требует построения графика и сложных вычислений. Есть способ проще: приобрести недорогой модуль и построить на нем тест-измеритель емкости. Собственно, вот инструкция по его изготовлению.
Понадобится
- Основание - небольшой прямоугольник из ПВХ.
- Бокс для АКБ.
- Модуль ZB2L3.
Сборка измерителя емкости

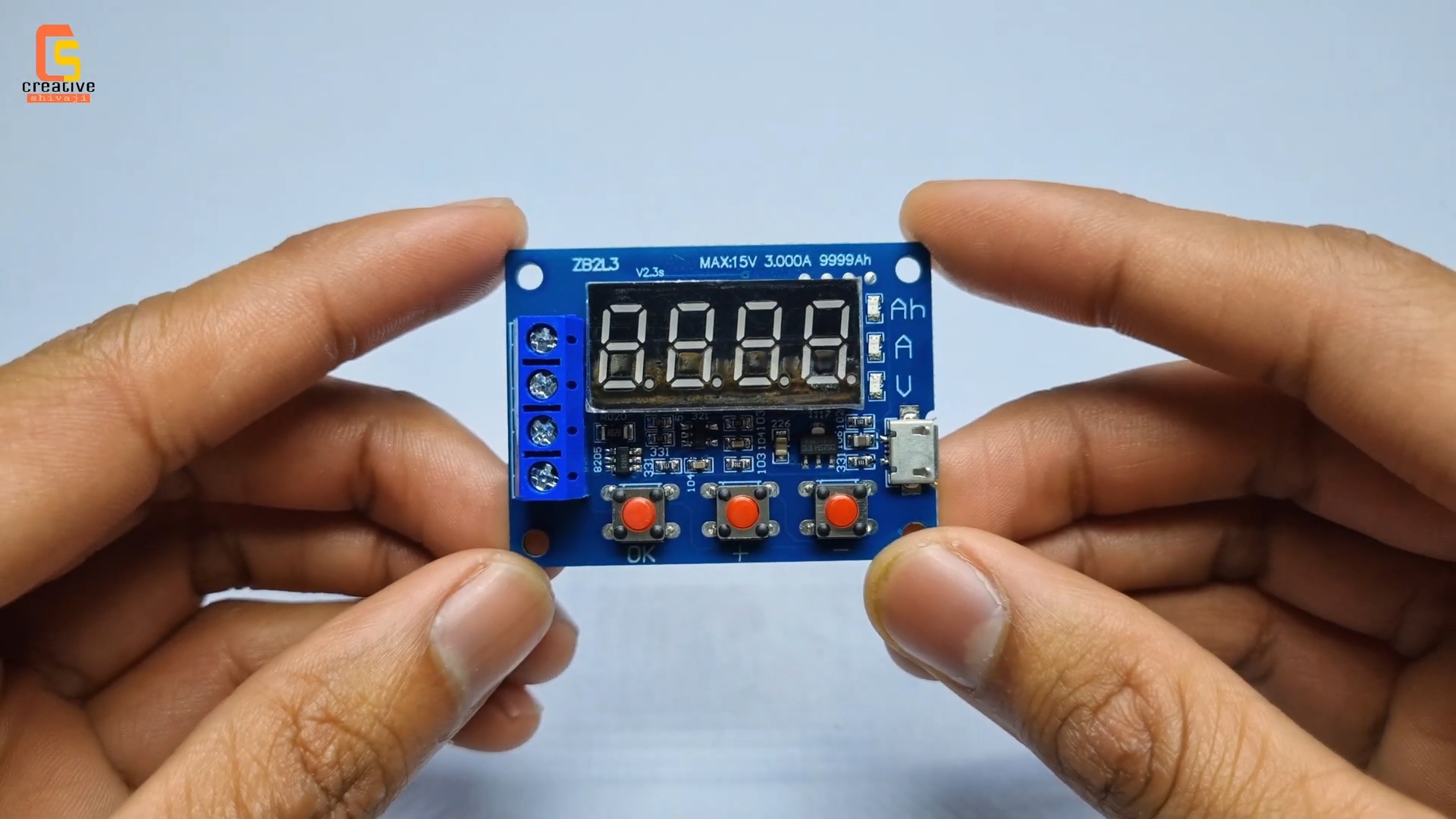

Сердцем устройства служит модуль ZB2L3. Данная плата способна измерять емкость не только литий-ионных аккумуляторов номиналом 4,2 Вольта, но и любых других, напряжением 1,2–12 В (макс. 15 В).
Инструкция модуля на русском языке:

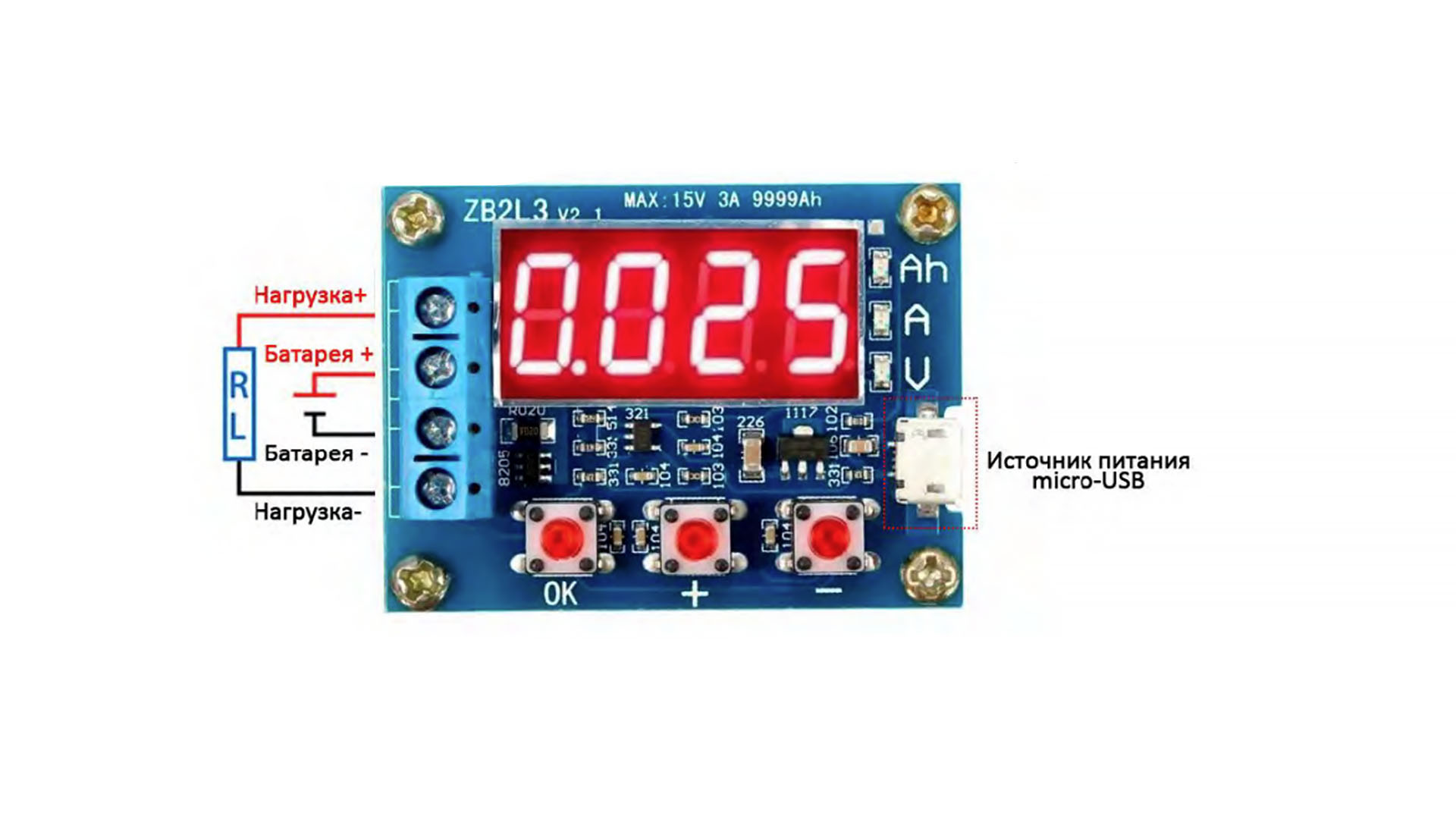

Схема подключения модуля выглядит так:
В комплекте идут: 4 стойки, 4 винта и 2 нагрузочных 5-ти ватных резистора по 7,5 Ом.

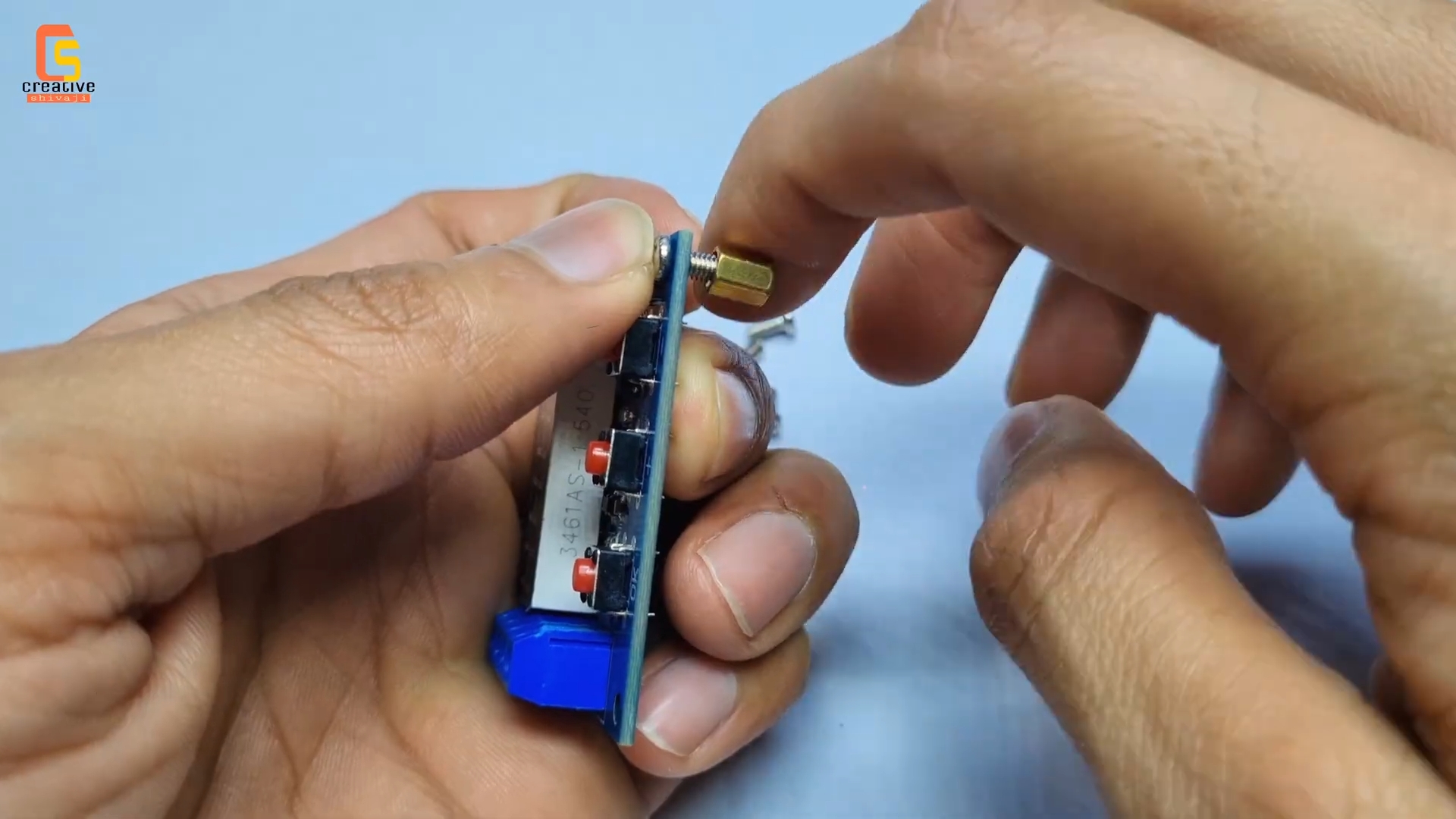

Переходим непосредственно к сборке. Первым делом прикручиваем стойки к плате.

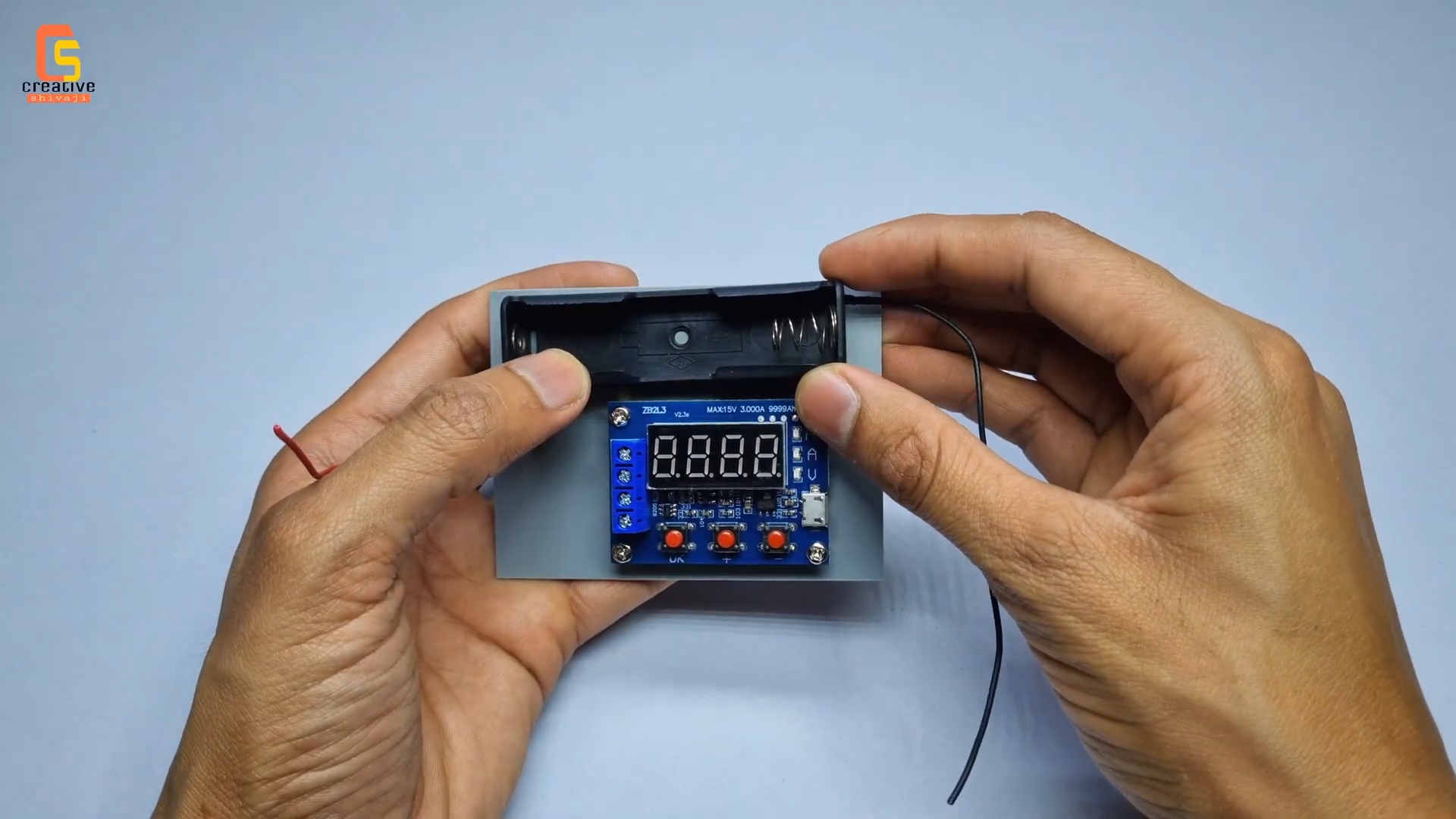

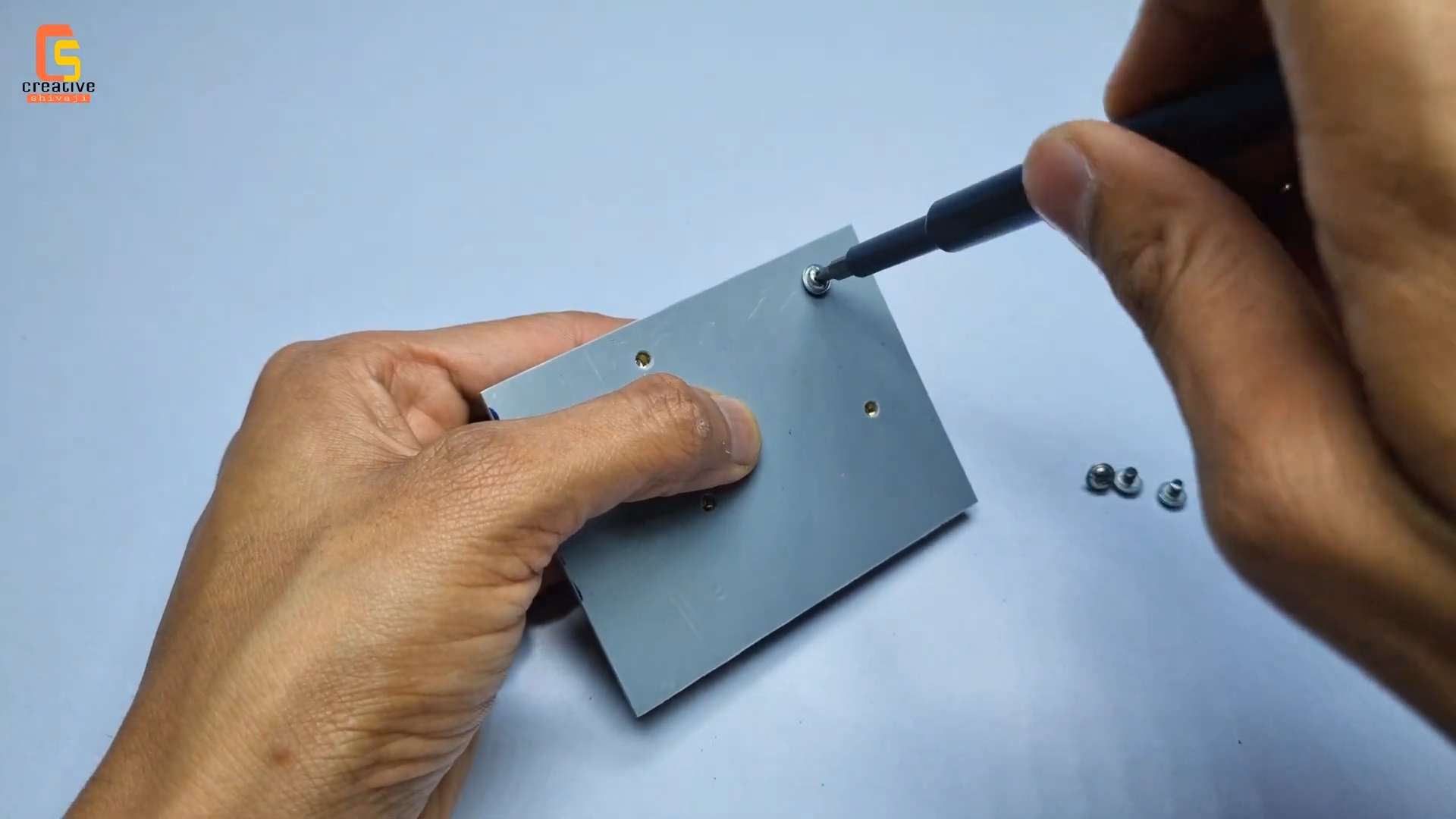

В основании сверлим 4 отверстия и прикручиваем сам модуль.

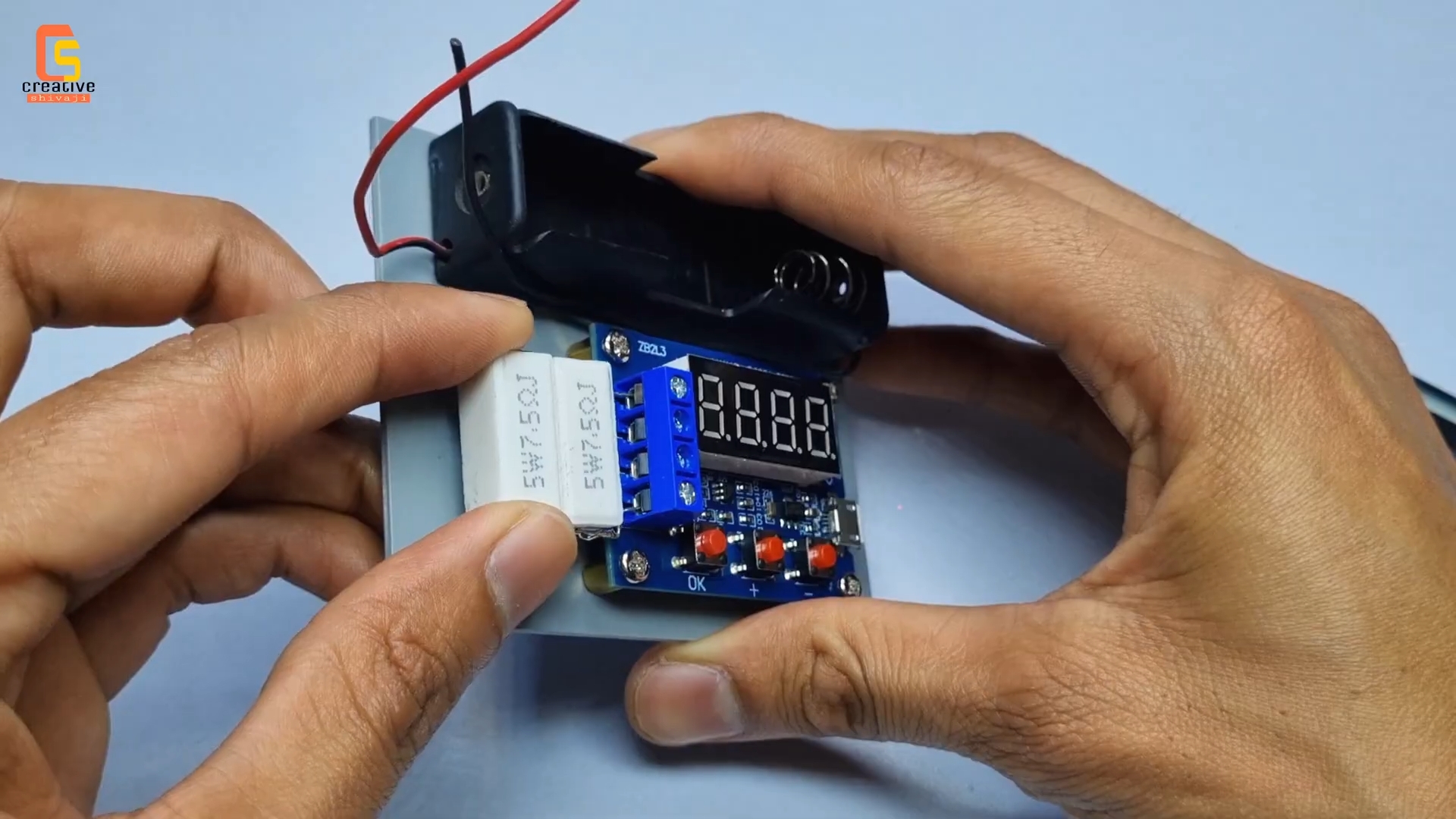

Бокс для аккумуляторов «посадим» на суперклей.
Резисторы соединяем параллельно друг с другом.
Подключаем к выводам винтовой колодки.

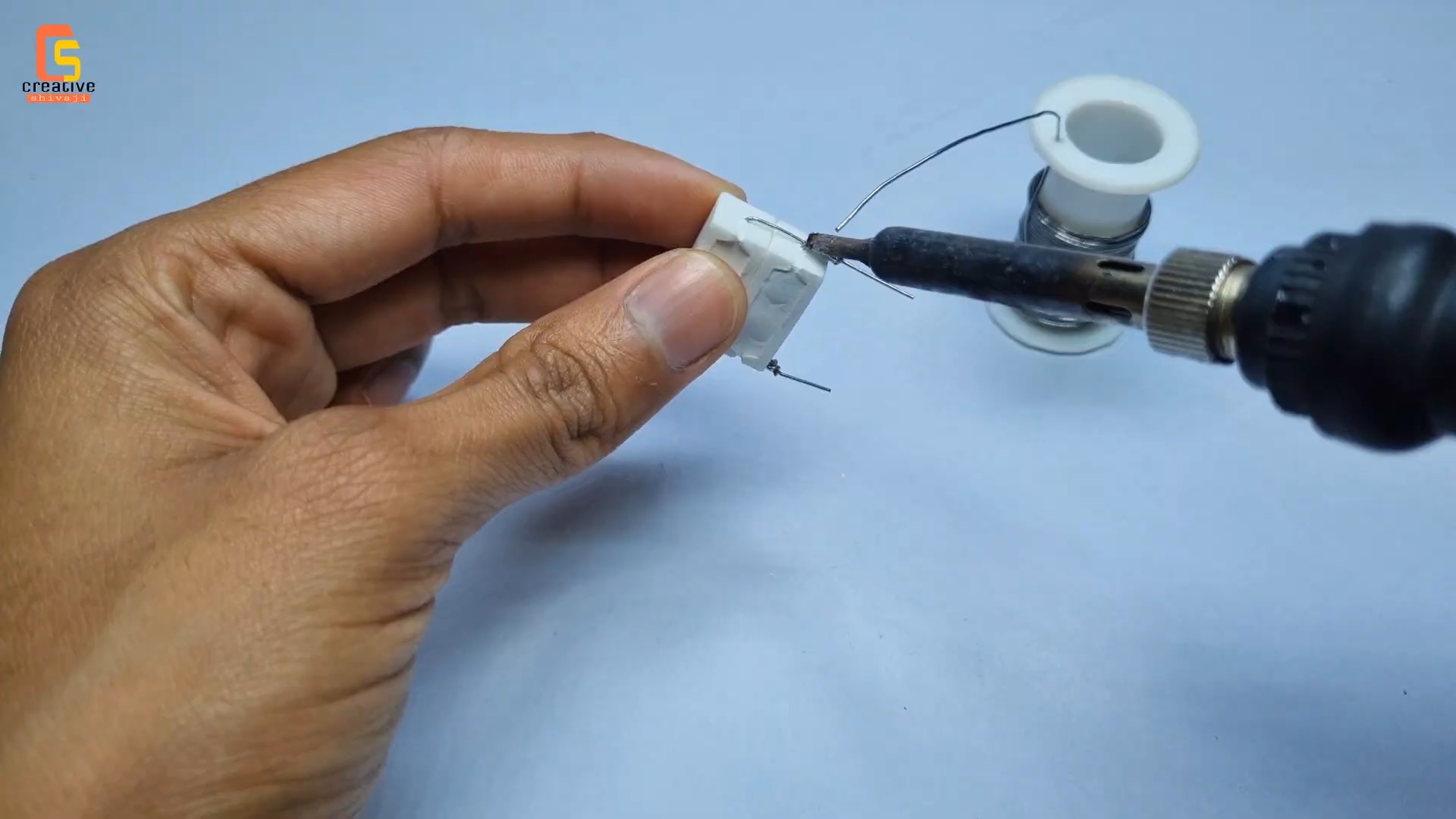

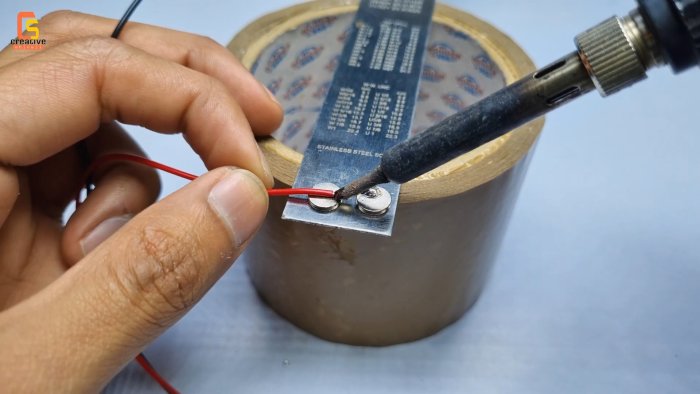

Чтобы проверять другие аккумуляторы сделаем магнитные контакты с разъемом. Для этого к небольшим, круглым неодимовым магнитам припаяем провода.

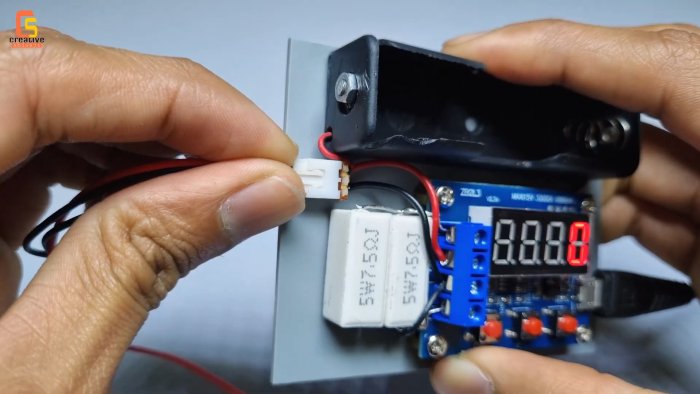

На основании разместим разъем для их подключения.

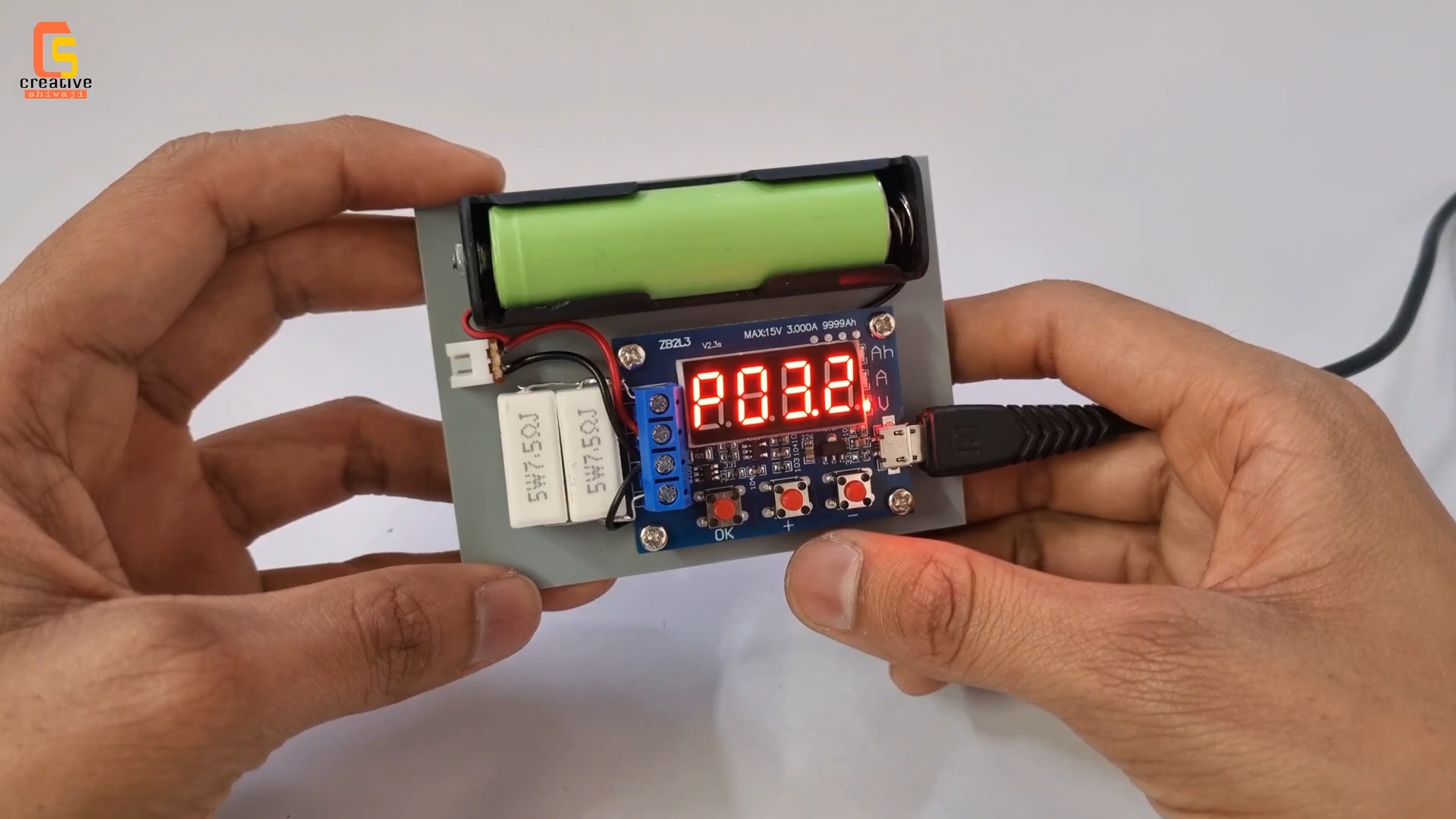

Устанавливаем батарею в бокс. Подаем питание на плату по USB. Выставляем конечное напряжение разрядки. Есть еще автоматический режим, когда модуль сам может определить подключаемый АКБ, читайте инструкцию.
Далее запускаем измерение и ждем результат.

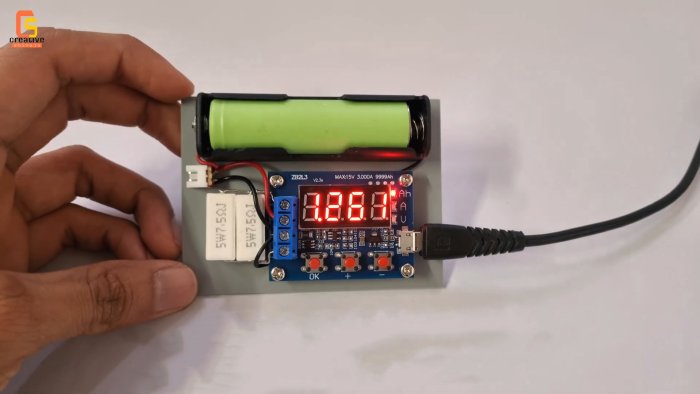

Когда показания на дисплее замигают - определение емкости подошло к концу и на экране отображается результат. В данном случае - 1,261 а/ч.
На данное измерение ушло около 1 часа.

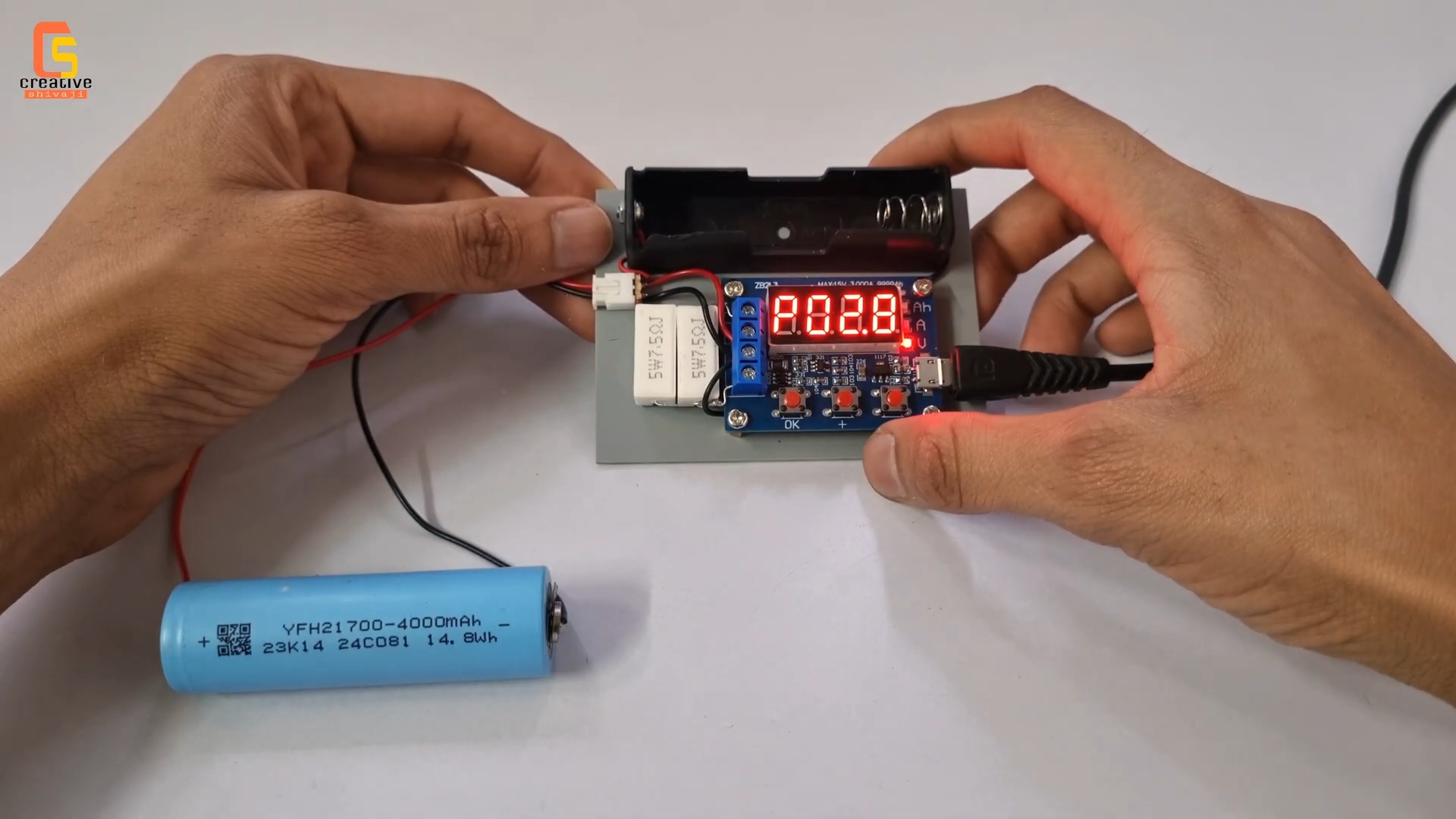

Для АКБ других размеров, можно подключить к колодке выносные контакты.
И также измерить емкость других аккумуляторов.
