Хотите воплотить в жизнь собственный электронный проект, но не готовы тратить время и деньги на заказ печатных плат? Выход есть: изготовить их самостоятельно в домашних условиях!
Создание печатной платы своими руками — это не только экономия, но и возможность быстро протестировать идею, внести правки и получить именно тот результат, который вам нужен. Даже если вы только начинаете свой путь в радиоэлектронике, не стоит бояться: при должной аккуратности и соблюдении техники безопасности с задачей справится каждый.
В этом руководстве мы разберём 4 доступных способа изготовления печатных плат дома — от самых простых, подходящих для новичков, до более продвинутых, позволяющих добиться высокой точности.
Самый быстрый способ сделать плату для простых проектов
Если вам нужно моментально сделать монтажную плату для простой схемы, то нет способа лучше.

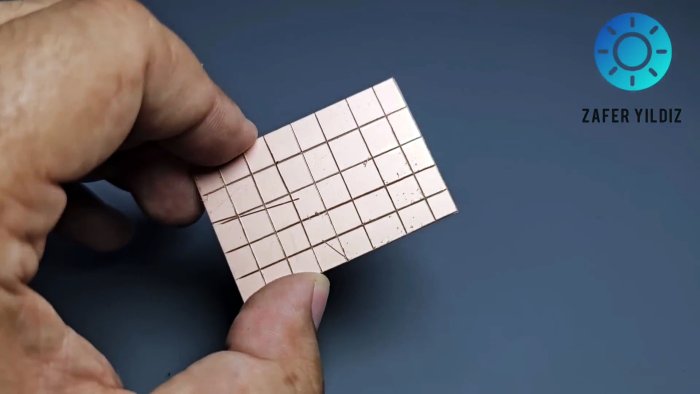

Необходимо две платы фольгированного стеклотекстолита. Одну, при помощи канцелярского ножа и линейки, расчерчиваем на квадратики.

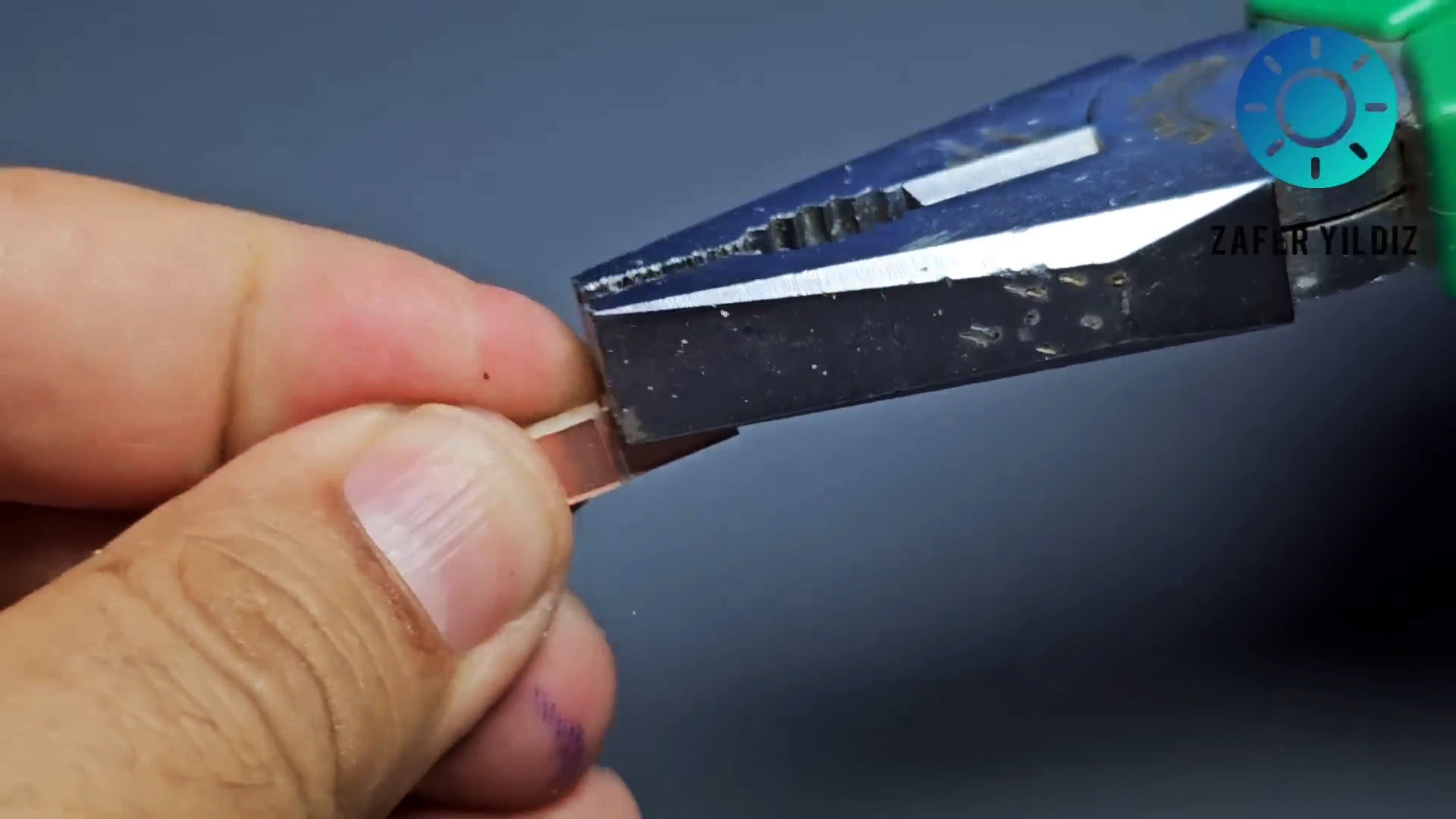

Разламываем по резу при помощи плоскогубцев на кусочки.

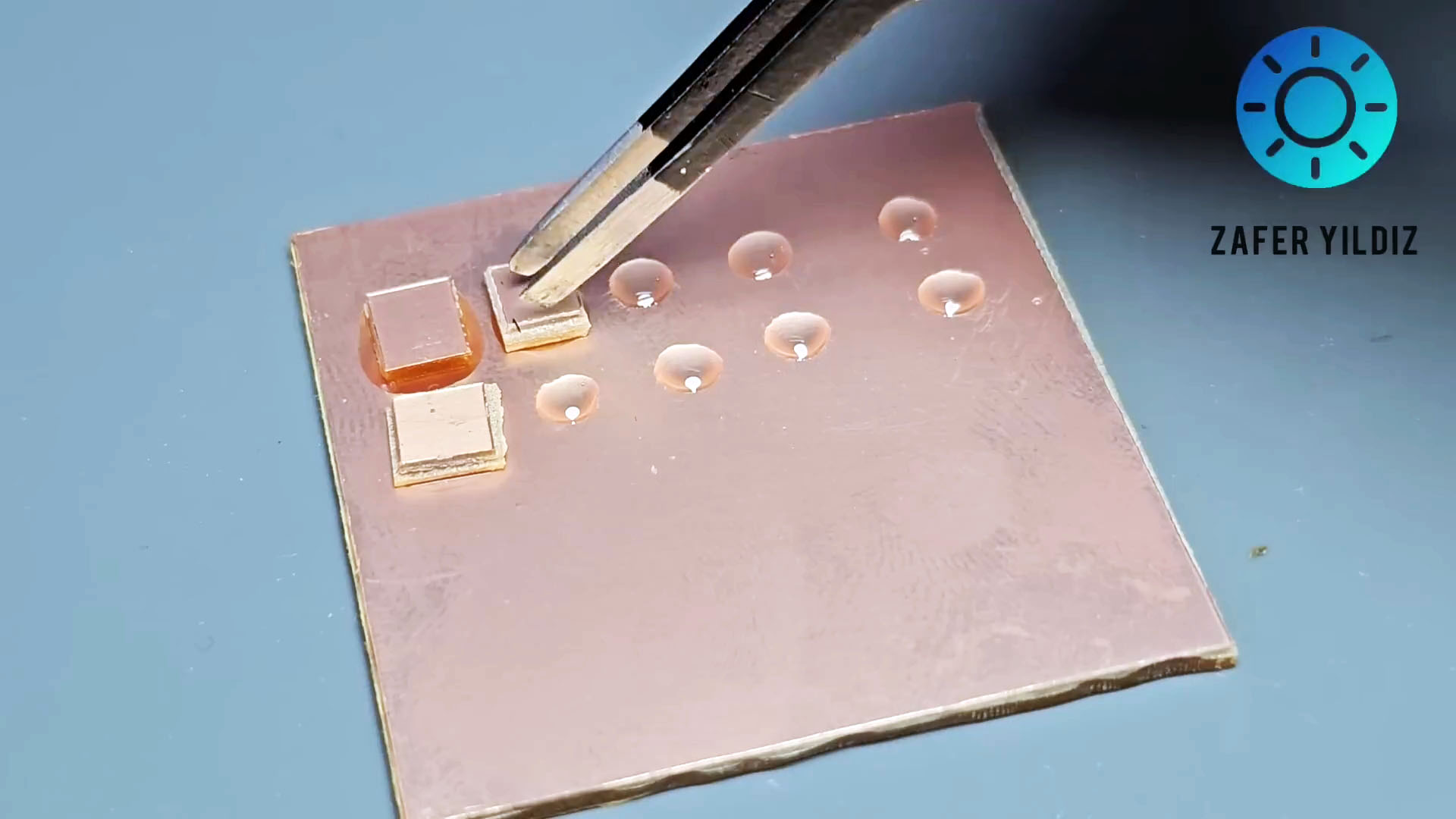

При помощи суперклея приклеиваем квадратики на второй кусок текстолита. Смотрите фото.

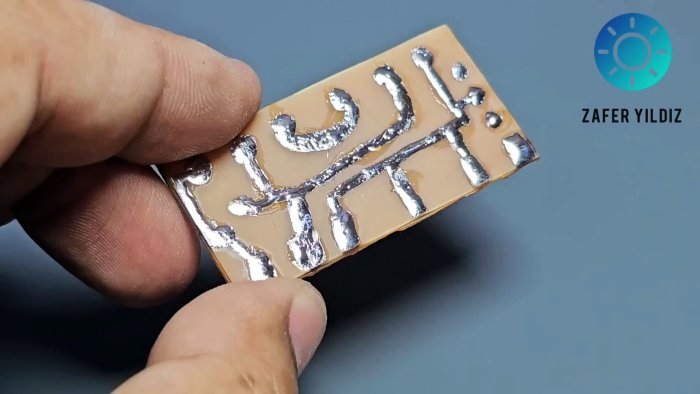

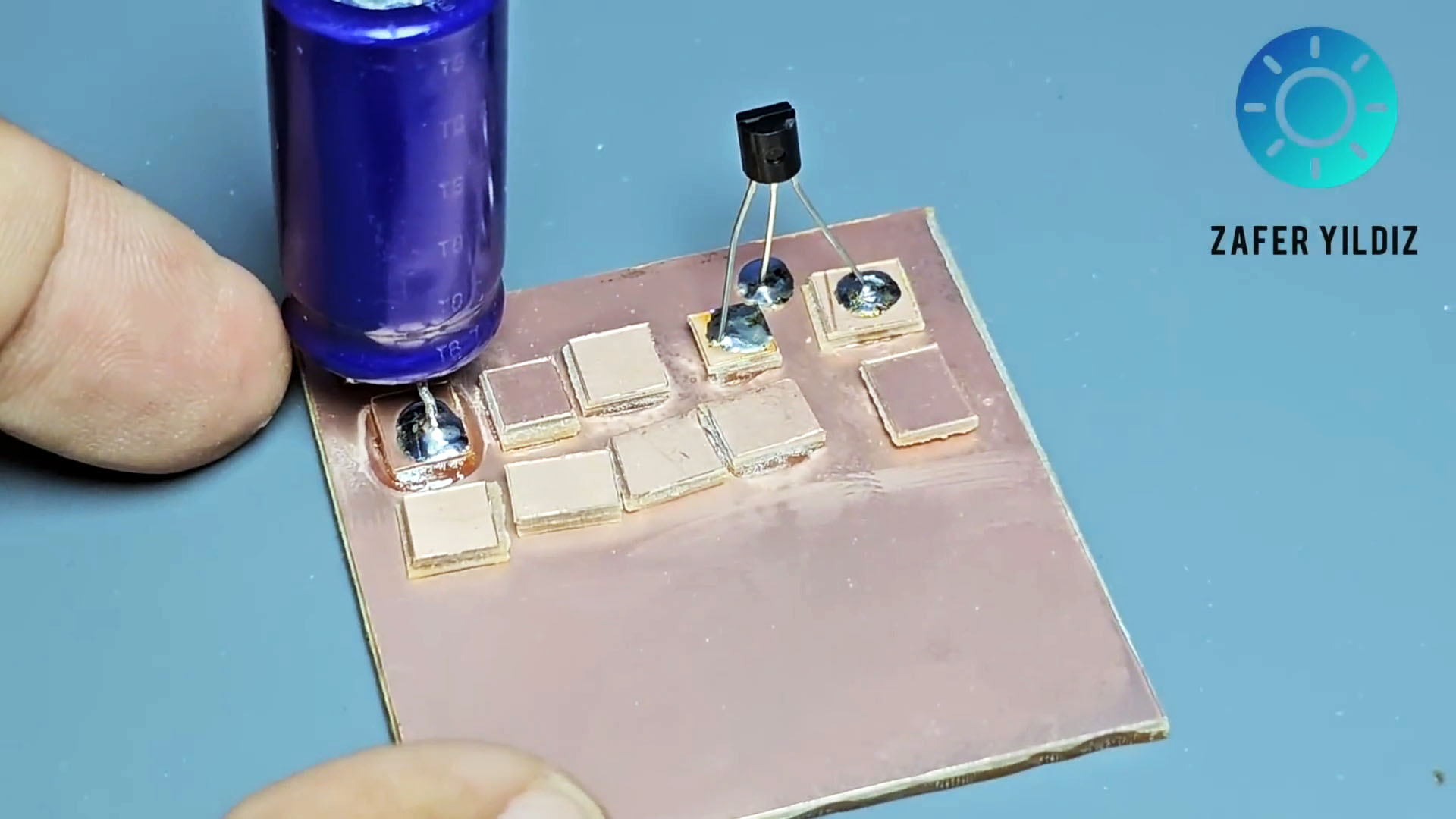

Плата готова! Запаиваем компоненты. Вторая плата используется как «общий провод», а квадратики, как соединительные площадки.
Быстрый способ для несложных схем
Тоже простой и быстрый способ, подходит для более сложных схем. Основным плюсом метода является то, что не нужно такого оборудования, как компьютер и принтер. Понадобится только перманентный маркер.

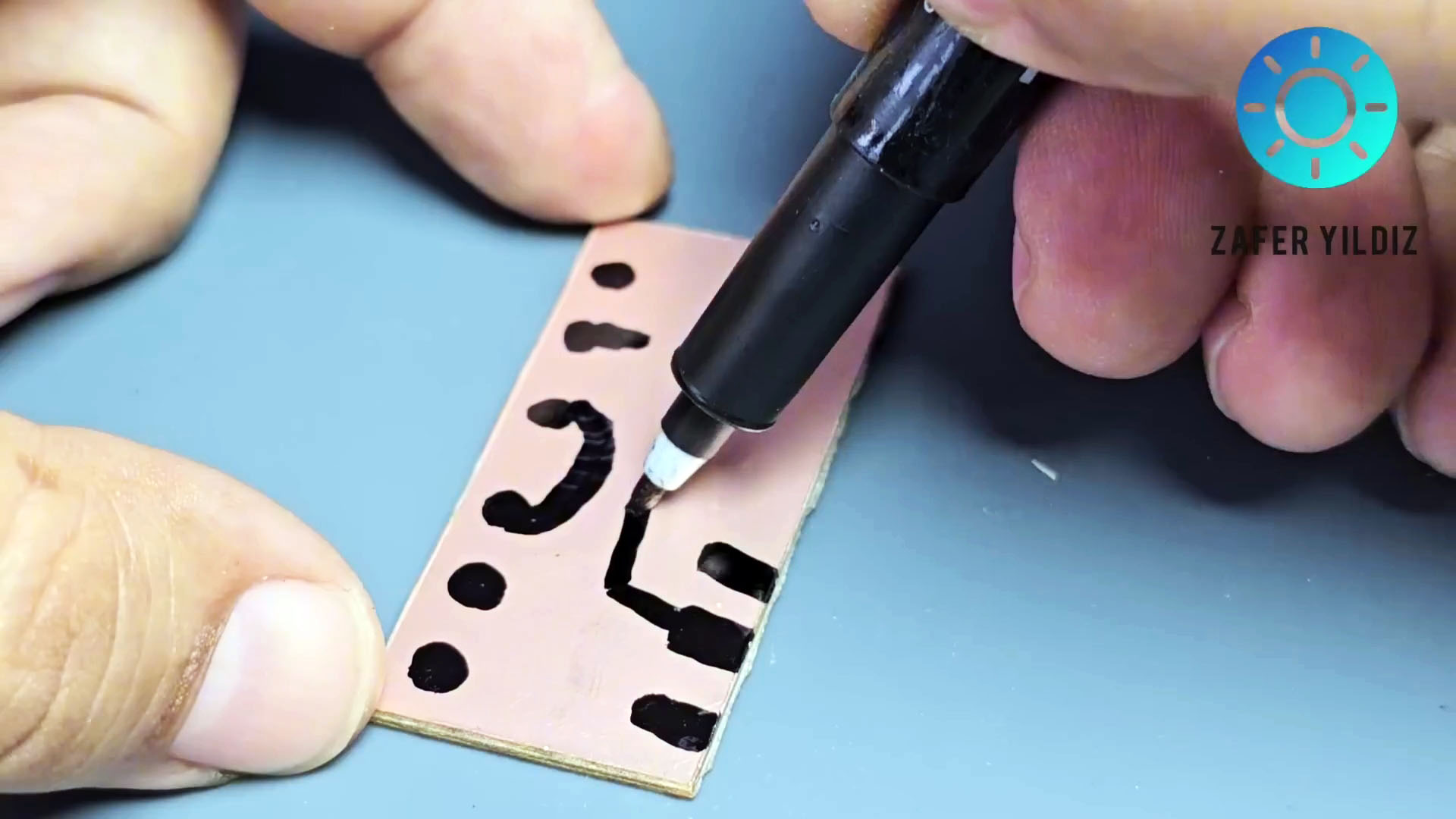

Рисуем на стеклотекстолите необходимый рисунок.
Вытравливаем любимым способом.
Смываем маркер спиртом.

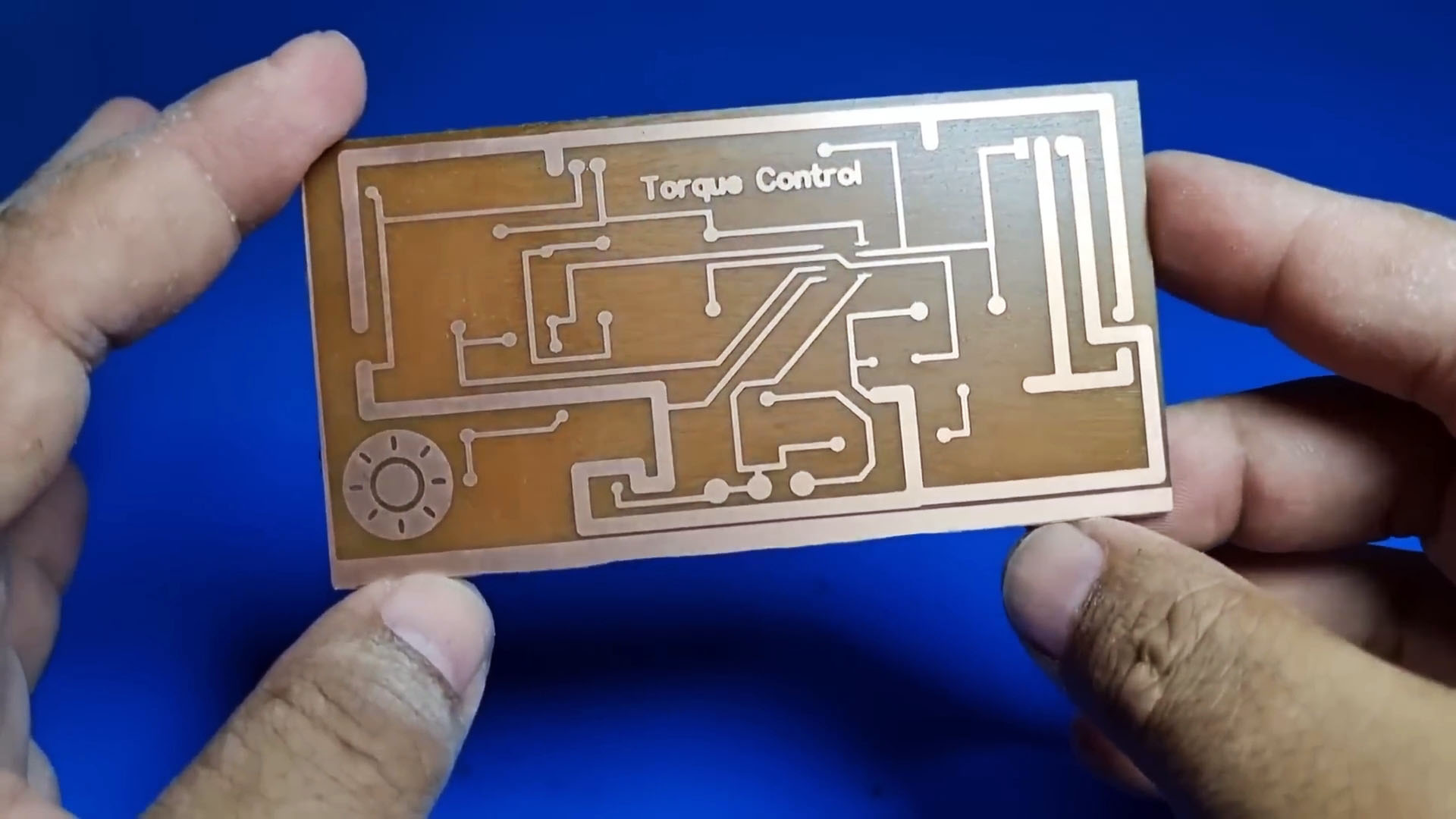

Плата готова.
Классический и доступный способ
Для данного способа необходимо иметь лазерный принтер, компьютер. Умение работать с программами для черчения плат.

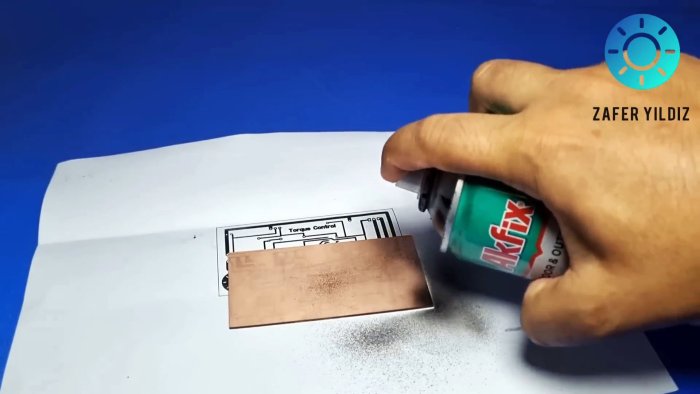

Распечатываем плату на бумаге.

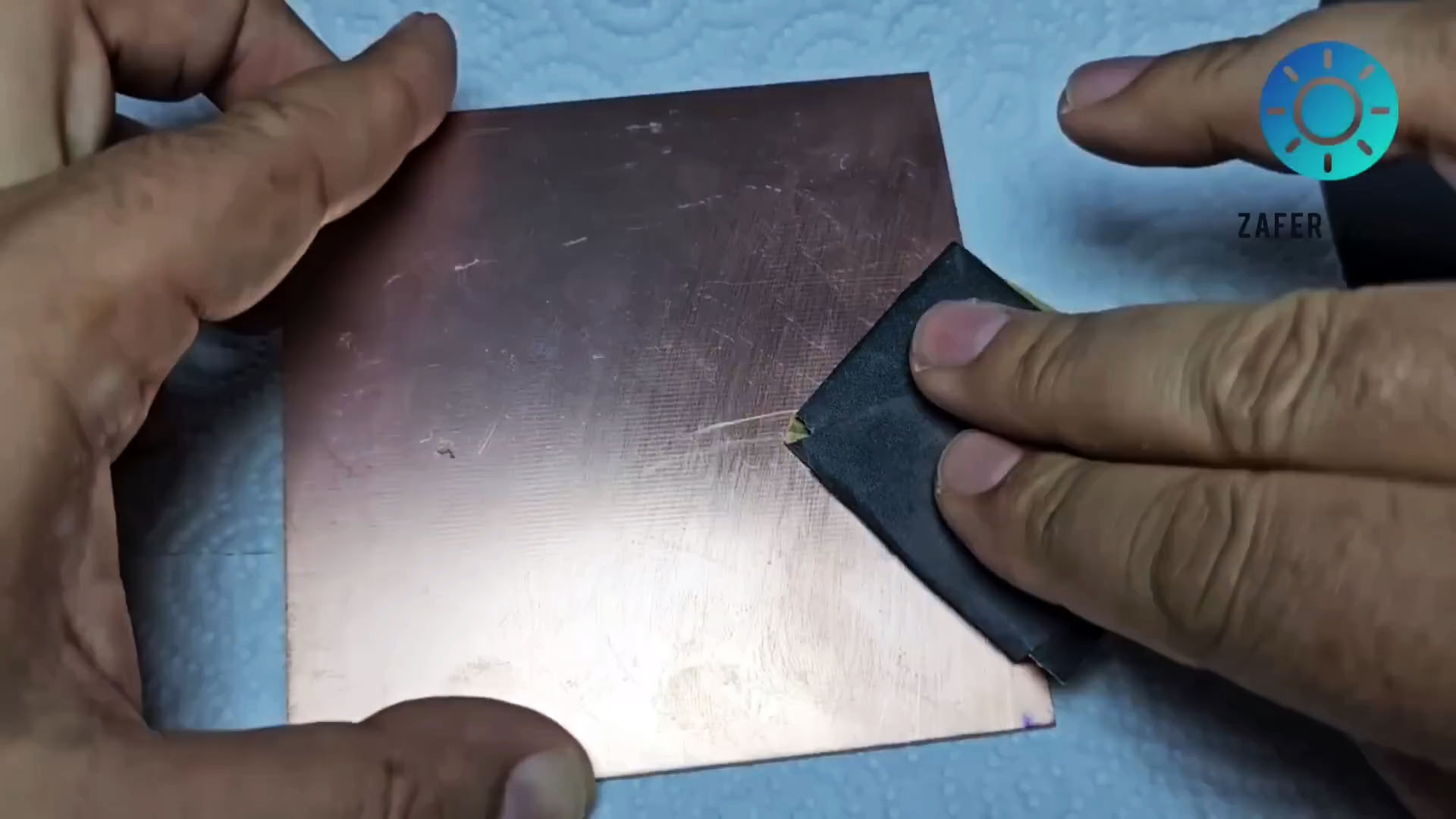

Зачищаем стеклотекстолит, обезжириваем спиртом.
Прикладываем рисунок к текстолиту, «проглаживаем» утюгом. Тонер расплавляется и прилипает в фольгированному слою.

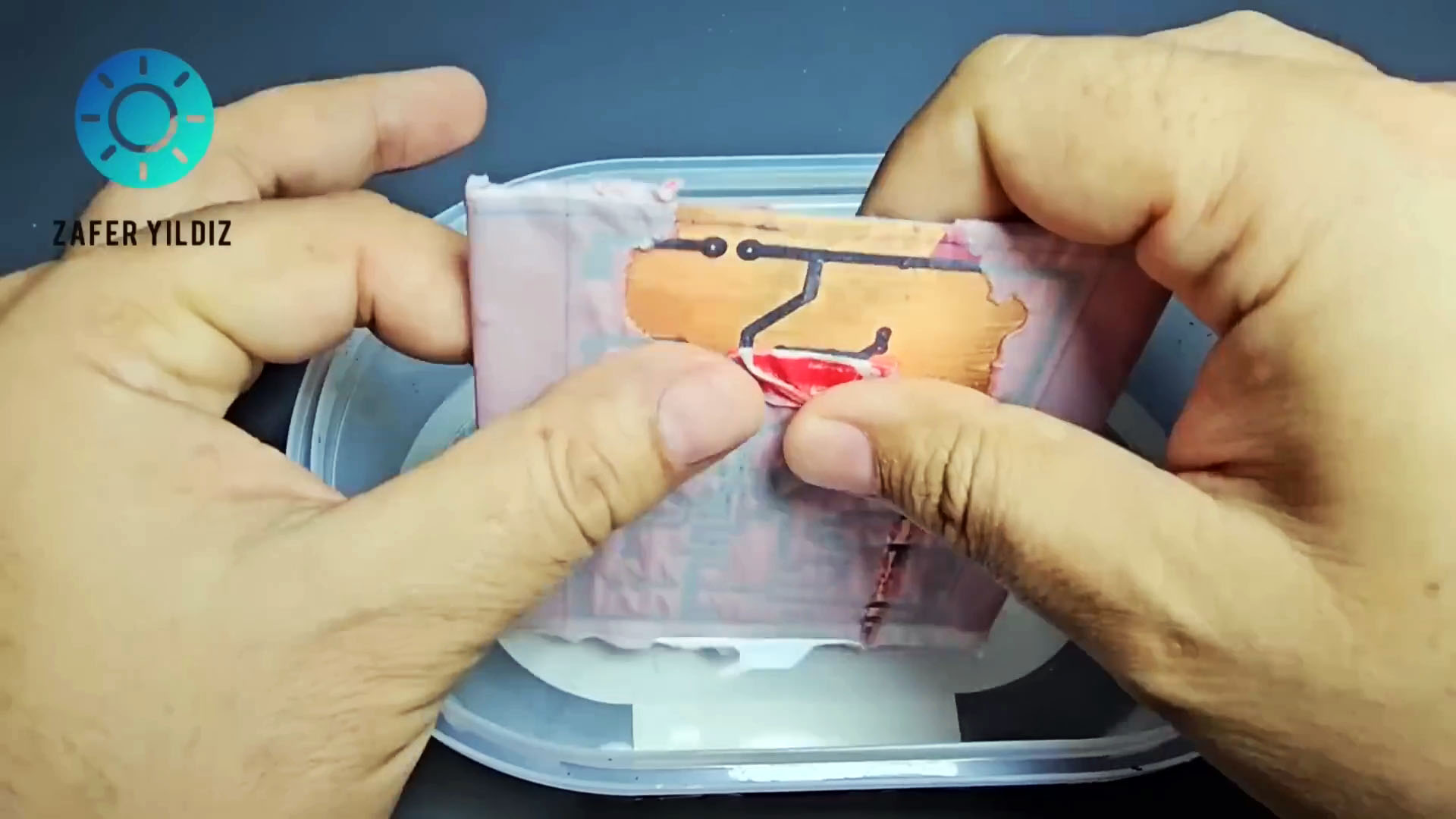

Замачиваем в воде. Аккуратно удаляем бумагу.

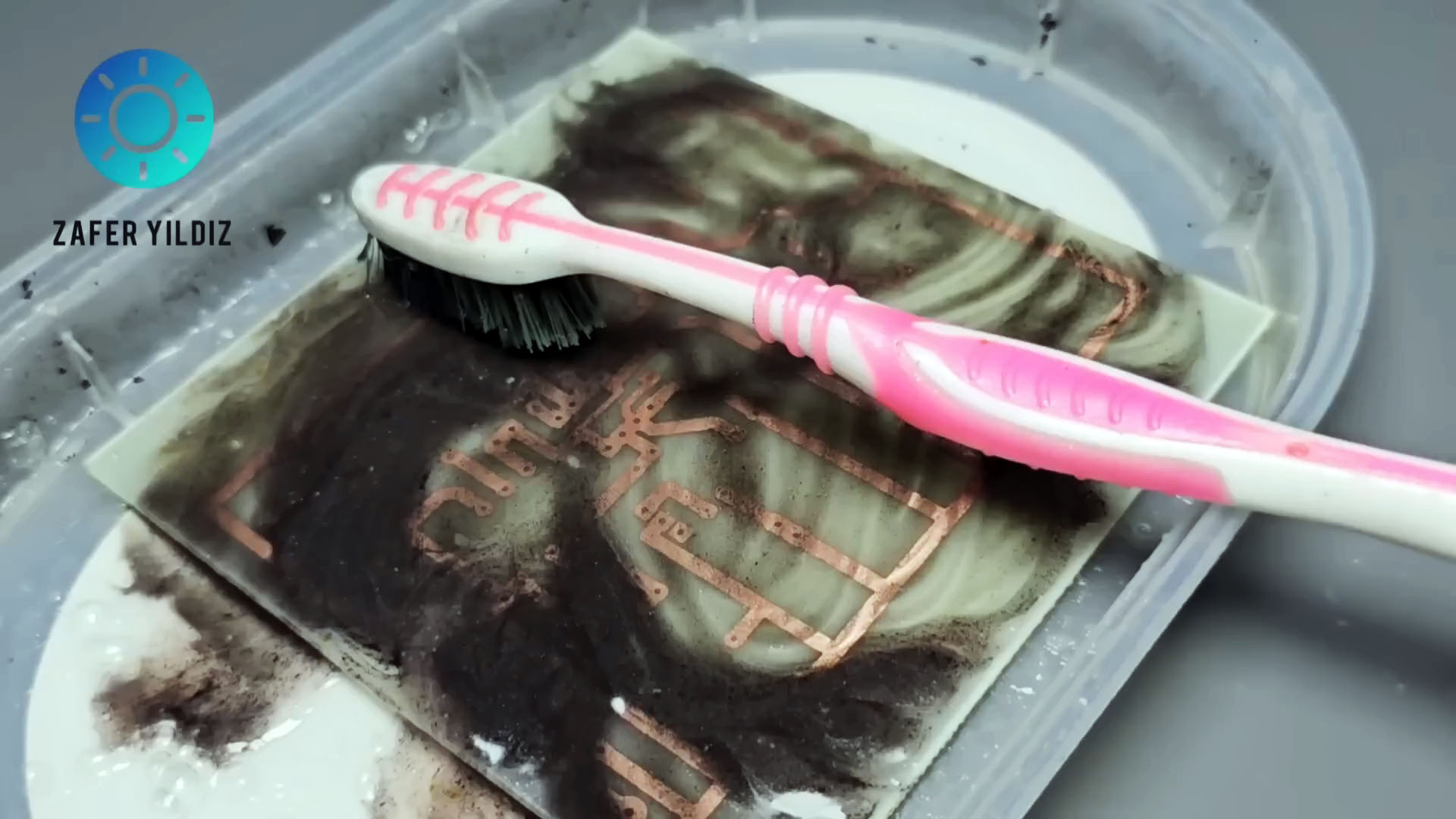

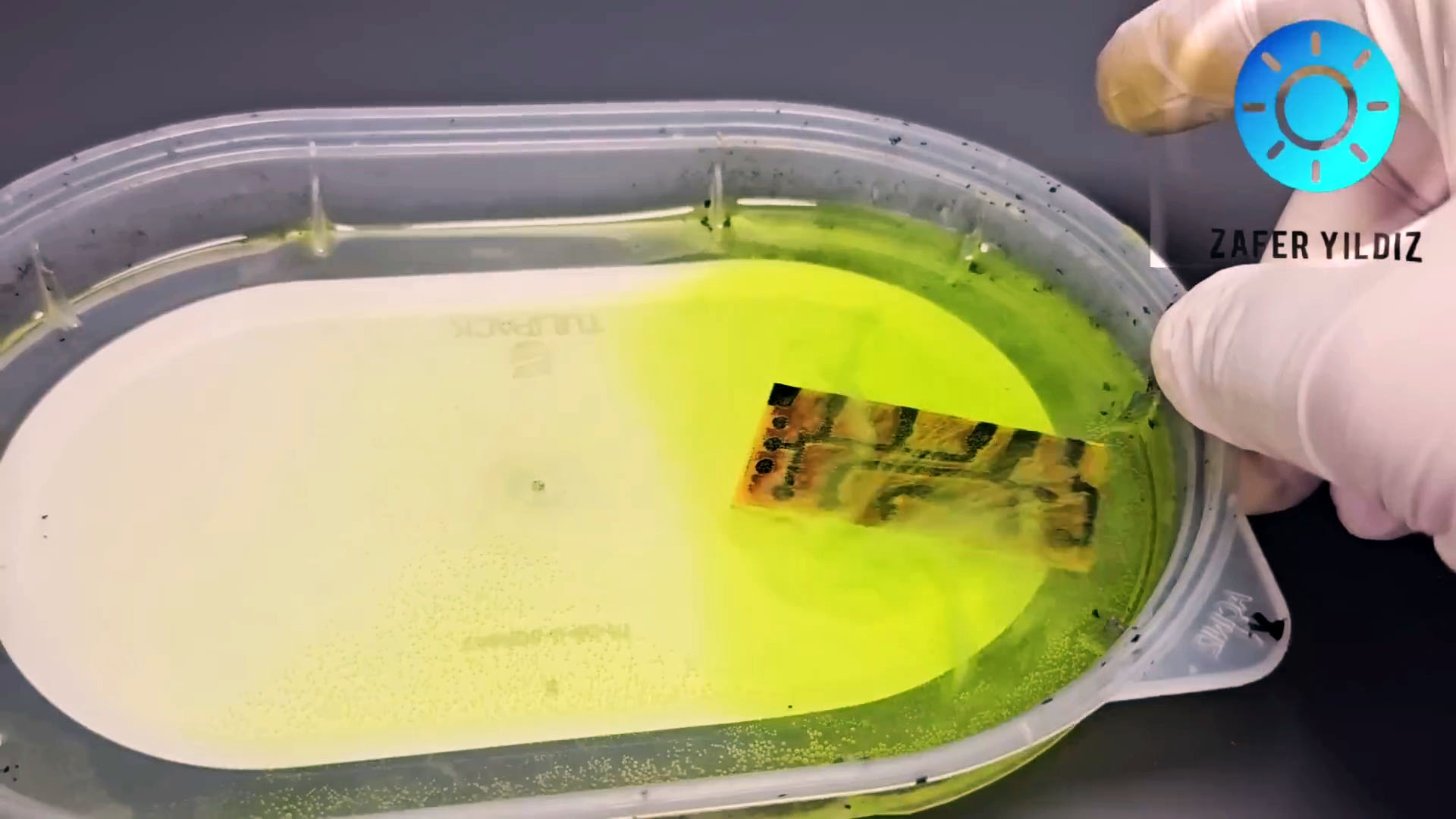

Травим плату.
Смываем тонер спиртом.

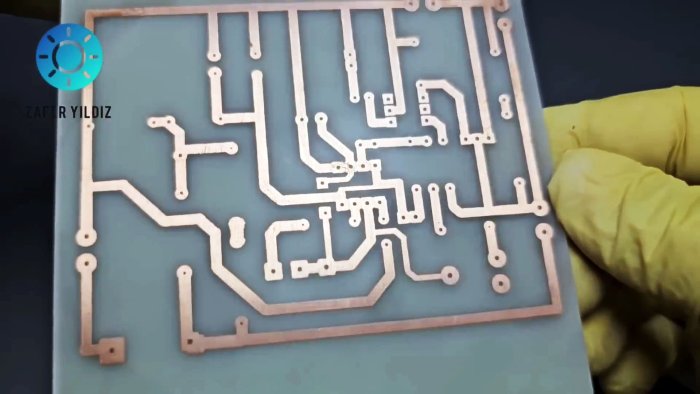

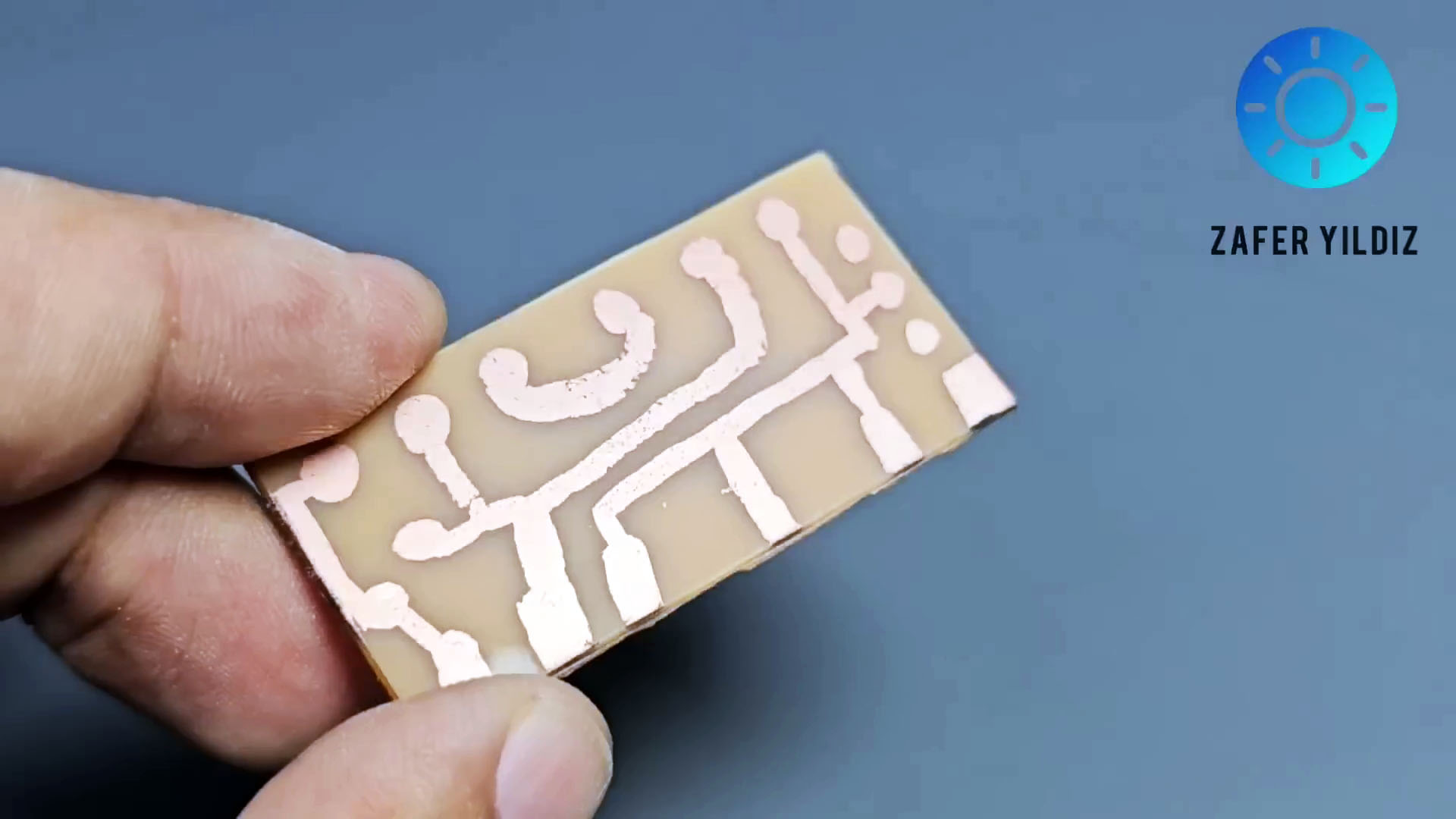

Готовый результат.
Оптимальное сочетание доступности и точности. Подробнее тут: Технология ЛУТ
Продвинутый способ сделать печатную плату
Для данного способа необходимо иметь лазерный гравер.

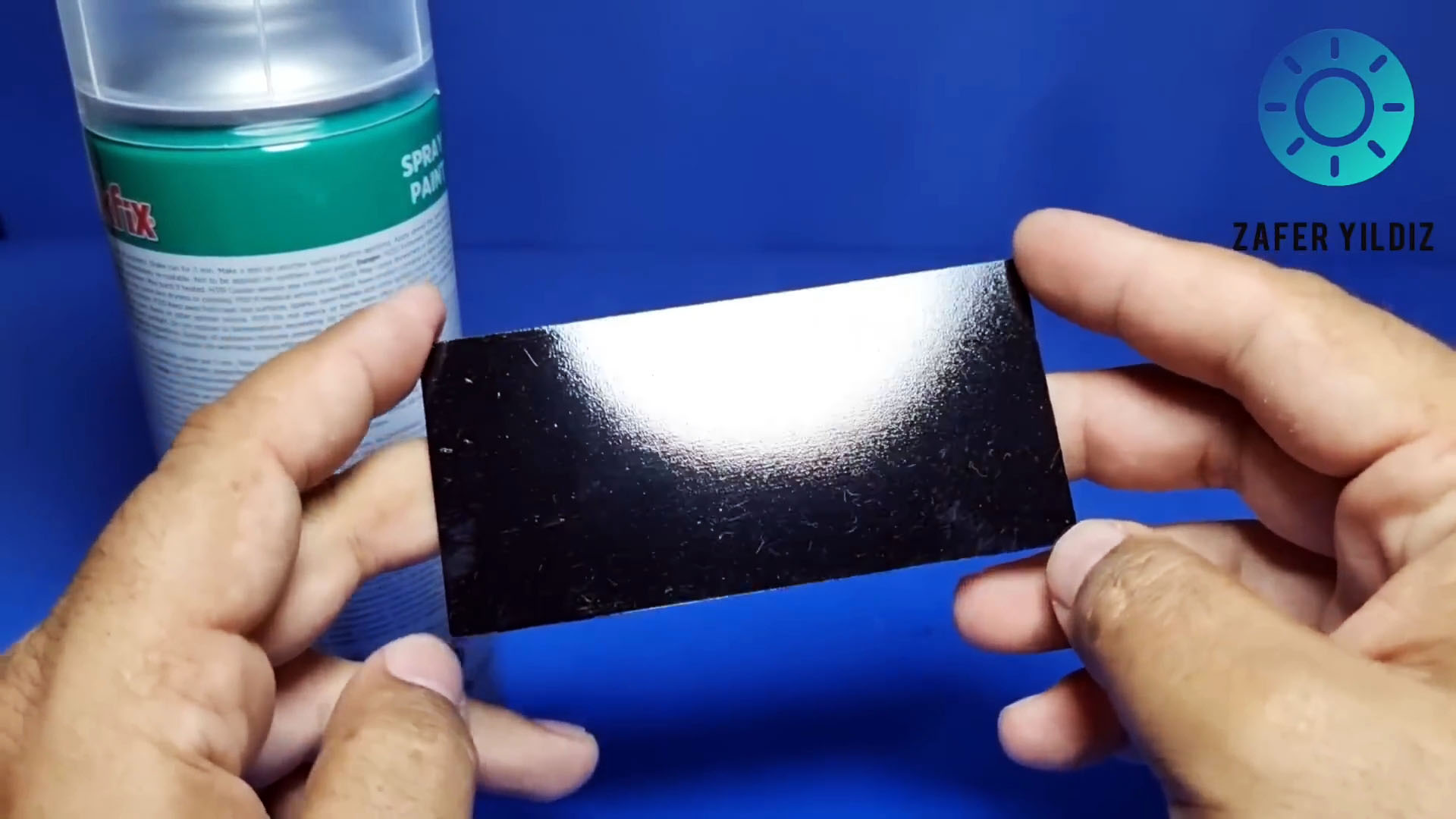

Покрываем плату черной эмалью.

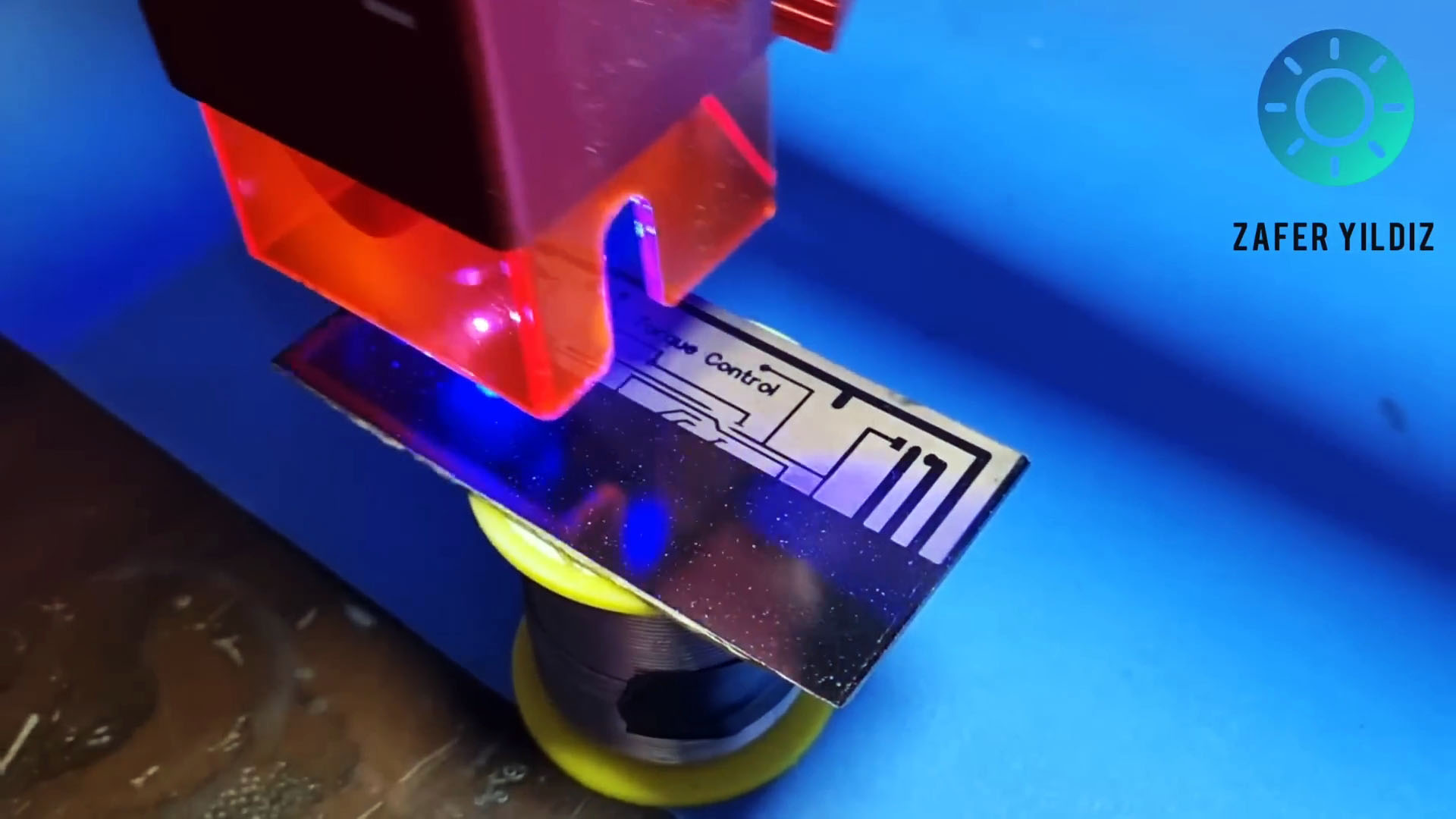

Выжигаем рисунок лазерным гравером.
Вытравливаем рисунок.

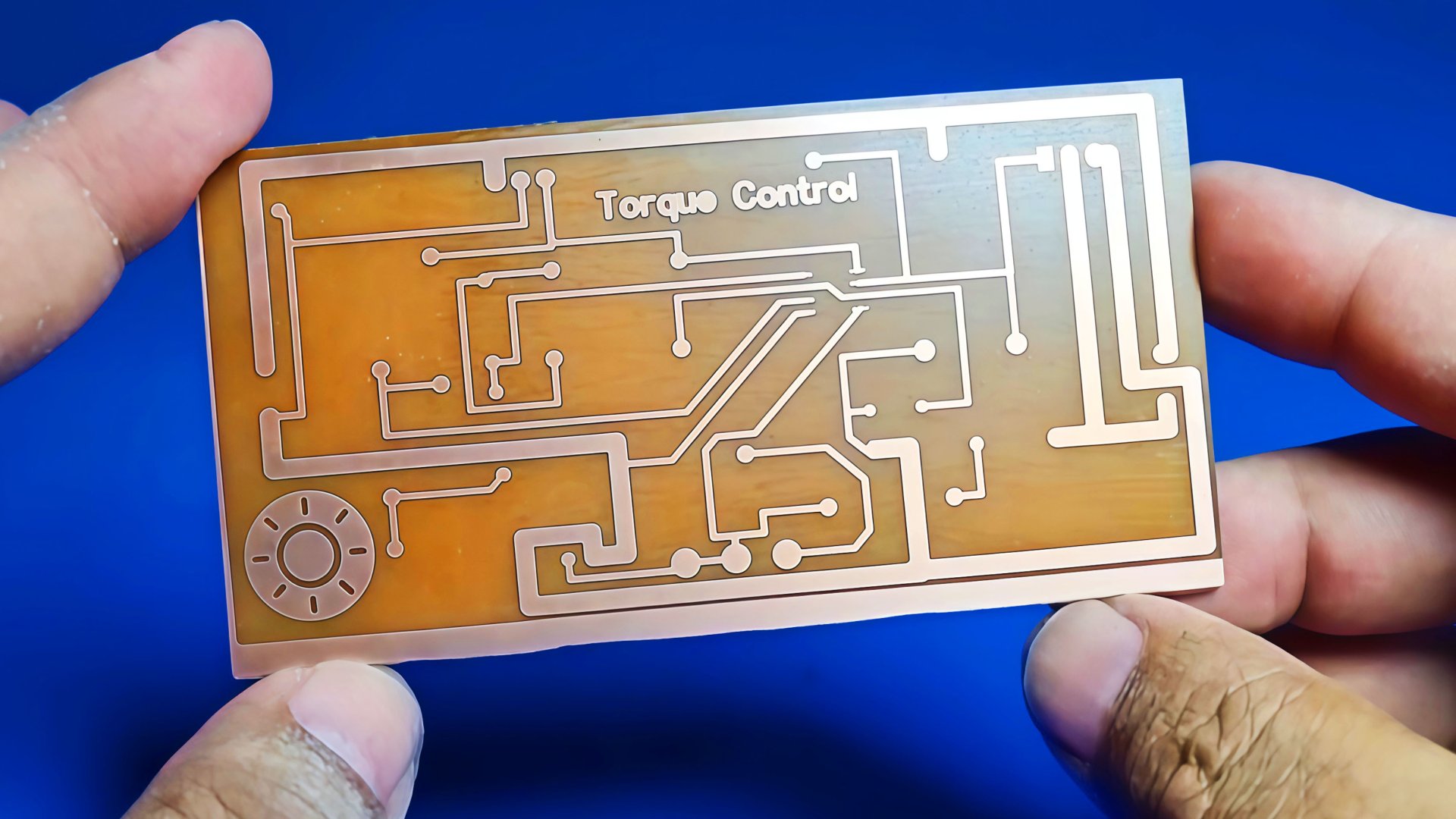

Плата готова.
Вот еще интересный способ: Как сделать плату без утюга, нагрева и фоторезиста
