3 простых и рабочих способа сделать Т-трек в фанере

Многие столярные приспособления, верстаки и столы оснащаются Т-треками. Это очень удобное решение, но для его реализации не всегда имеется возможность найти специальный алюминиевый профиль. При его отсутствии выйти из ситуации можно по-другому.

Способ 1. С помощью накладок


Этот способ подразумевает склеивание слоев фанеры разной толщины с зазорами так, чтобы сформировать между ними Т-трек.
Для этого нужно замерить ширину болта, который будет использоваться для скольжения. Нужен диаметр резьбовой части и головки.

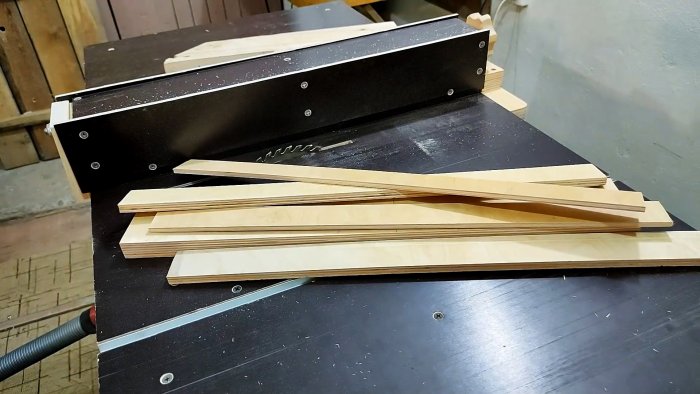

Далее из тонкой фанеры вырезаются 4 полосы.
3 простых и рабочих способа сделать Т-трек в фанере

3 простых и рабочих способа сделать Т-трек в фанере

Из них 2 должны при приклейке к основанию формировать зазор равный ширине шляпки. На них сразу же будут приклеиваться остальные полосы, но с меньшим отступом, равным диаметру резьбовой части.

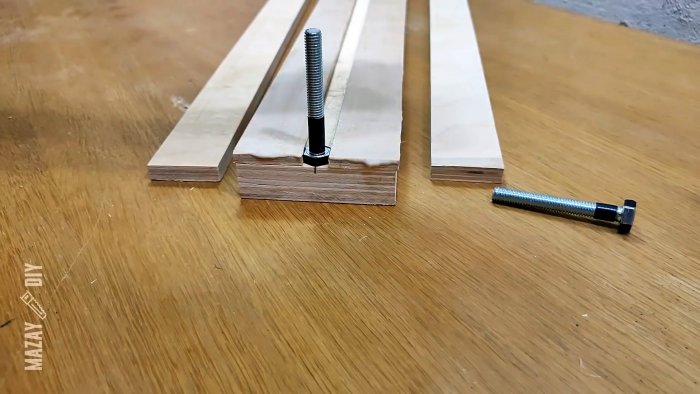

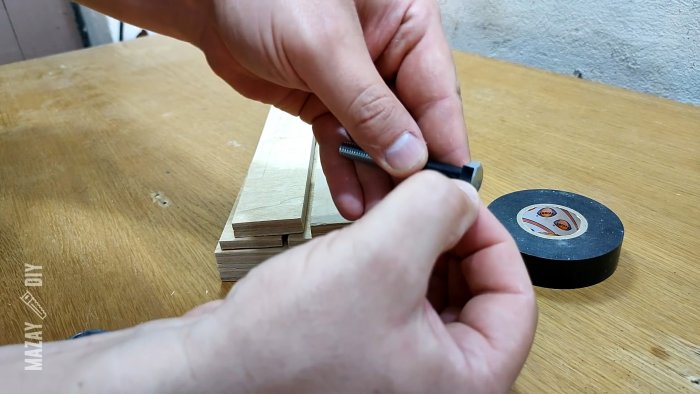

Для соблюдения зазоров 2 болта нужно оклеить изолентой в 1 слой.
3 простых и рабочих способа сделать Т-трек в фанере

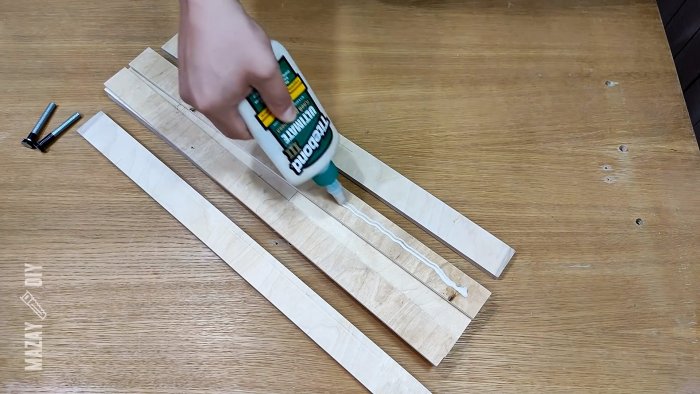

Затем полосы смазываются клеем и склеиваются. Болты при этом оставляются между ними для сохранения точности зазоров.
3 простых и рабочих способа сделать Т-трек в фанере

3 простых и рабочих способа сделать Т-трек в фанере

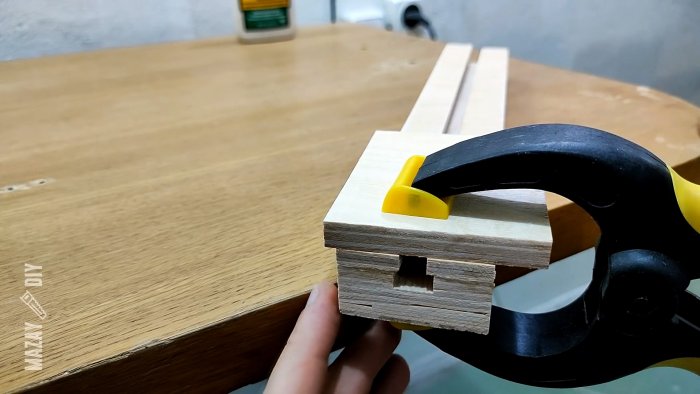

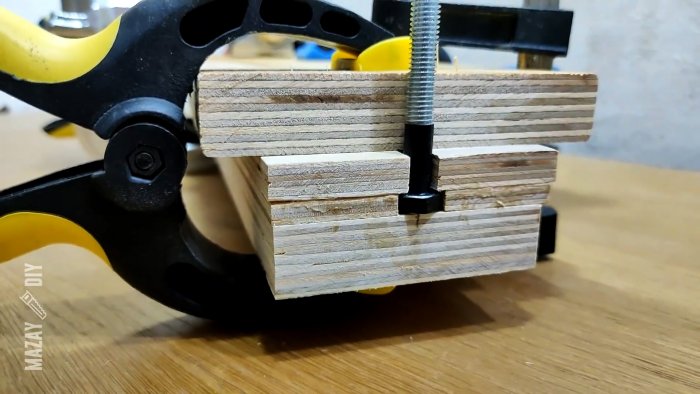

Полосы стягиваются струбцинами.
3 простых и рабочих способа сделать Т-трек в фанере

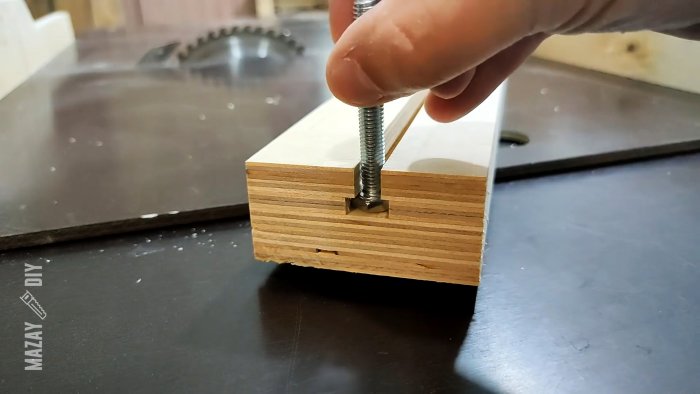

После схватывания клея заготовка подрезается по краям и изолента снимается.
3 простых и рабочих способа сделать Т-трек в фанере

Способ 2. С помощью ручного фрезера

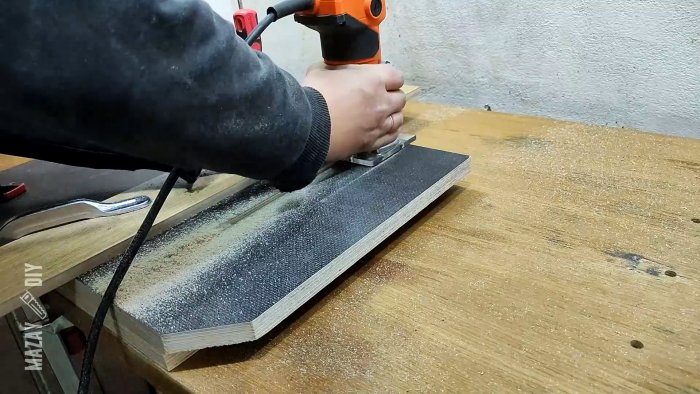

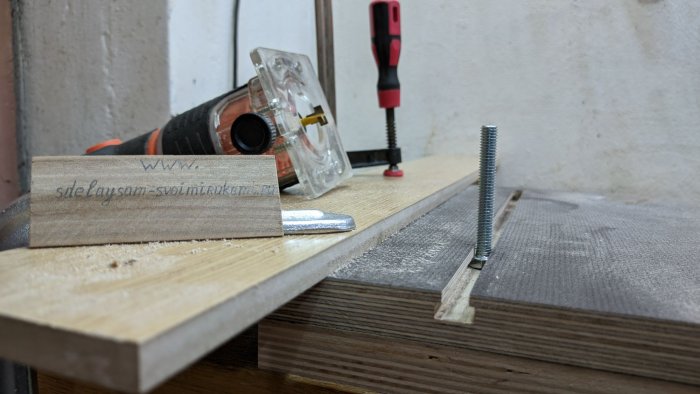

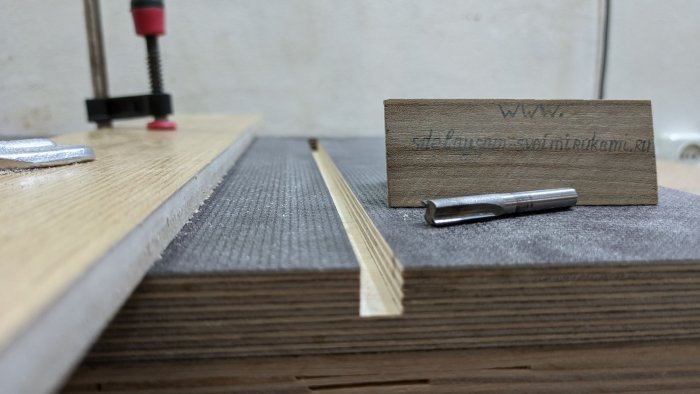

Это более простой и быстрый способ. Для него нужно закрепить на заготовку направляющую. По ней делается фрезеровка обычной пазовой фрезой, ширина которой равна резьбовой части болта.
3 простых и рабочих способа сделать Т-трек в фанере

3 простых и рабочих способа сделать Т-трек в фанере

3 простых и рабочих способа сделать Т-трек в фанере

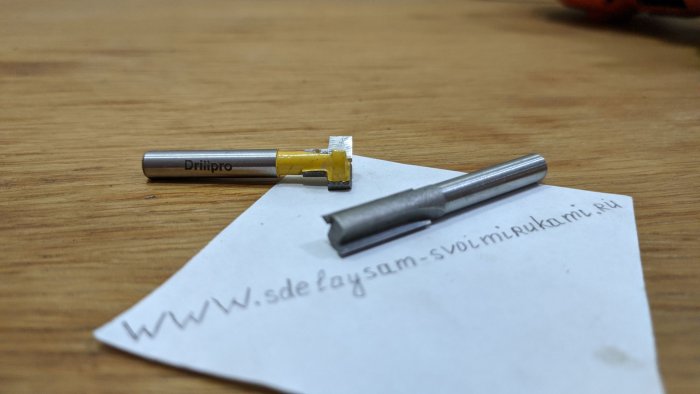

После этого используется Т-образная фреза по уже выбранному пазу.
3 простых и рабочих способа сделать Т-трек в фанере

Глубина ее вылета регулируется так, чтобы она просто расширила низ под шляпку болта.
3 простых и рабочих способа сделать Т-трек в фанере

Способ 3. С помощью циркулярки и накладок

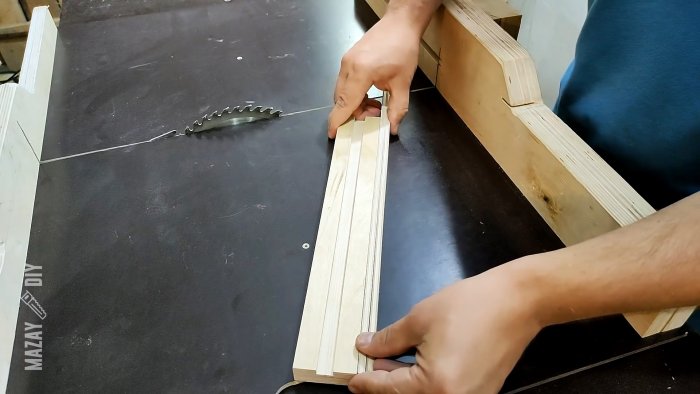

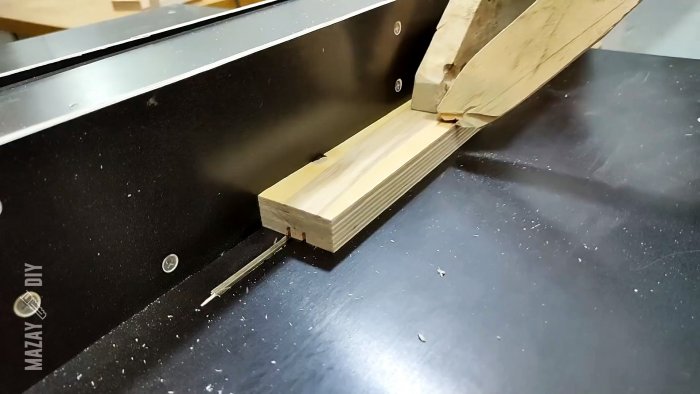

На основание наносится разметка по ширине болта. Затем пропиливается паз циркулярной пилой. Нужно просто делать запил на требуемую глубину с шагом равным толщине пильного диска.
3 простых и рабочих способа сделать Т-трек в фанере

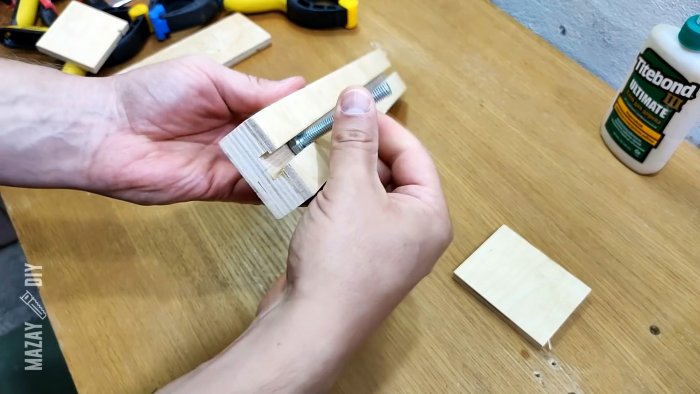

Для завершения Т-трека на полученный паз приклеиваются накладки из фанеры.
3 простых и рабочих способа сделать Т-трек в фанере

3 простых и рабочих способа сделать Т-трек в фанере

При этом для соблюдения зазоров между ними укладываются болты, обмотанные изолентой.
3 простых и рабочих способа сделать Т-трек в фанере
