В последнее время радиолюбители все часто и часто используют эту технологию для создания плат радиолюбительских конструкций. Это технология отличается своей простотой и надежностью.
Для начала готовим шаблон будущей платы.

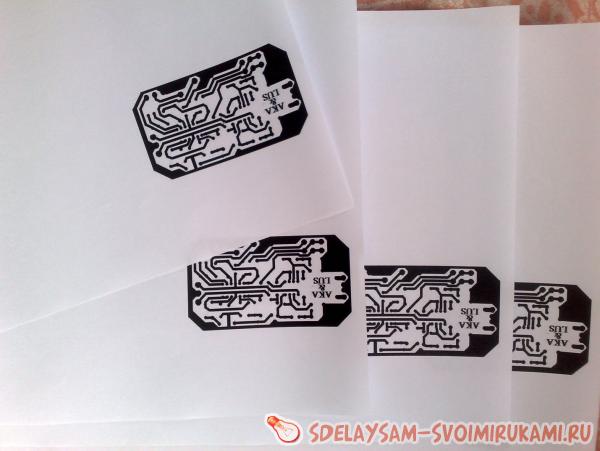

Плату, которая создается по специальным программам рисования плат, сначала нужно настроить яркость и контрастность. Шаблон должен иметь максимальную яркость. После того, как плата уже готова, приступаем к печати. Желательно на одном листке А4 напечатать несколько шаблонов.

Технология ЛУТ

Технология ЛУТ

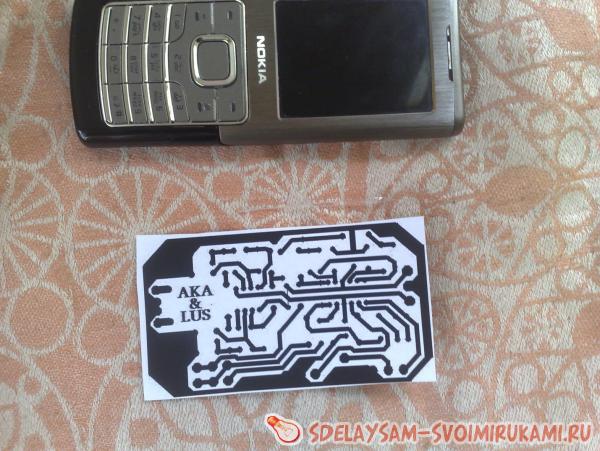

После того, как шаблон платы уже готов, нужно отрезать его от общего листа.

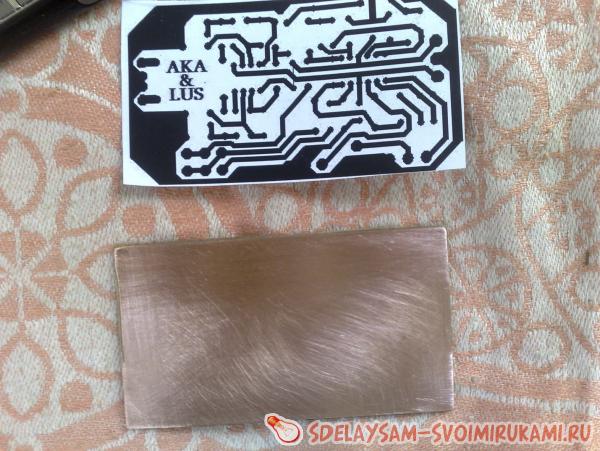

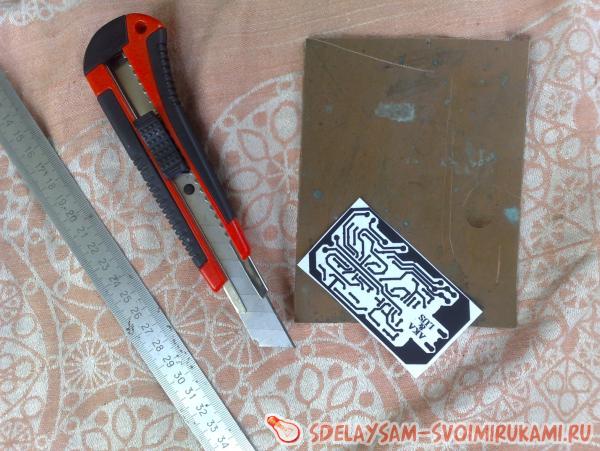

Далее готовим фольгированный стеклотекстолит или гетинакс, зачищаем поверхность и нарезаем по размерам нашей платы.

Технология ЛУТ

Технология ЛУТ

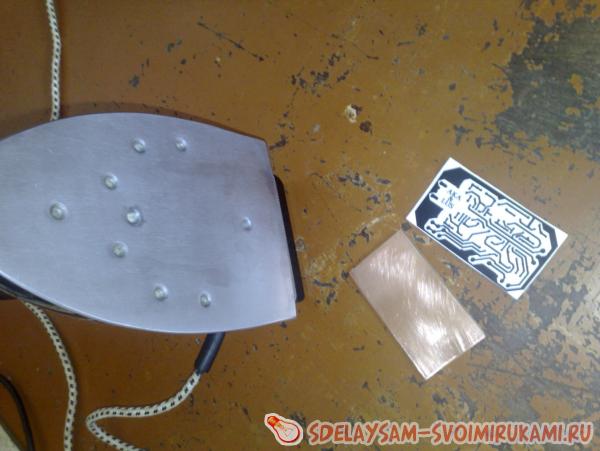

Включаем утюг и ждем, пару минут, пока последний не прогреется.

Технология ЛУТ

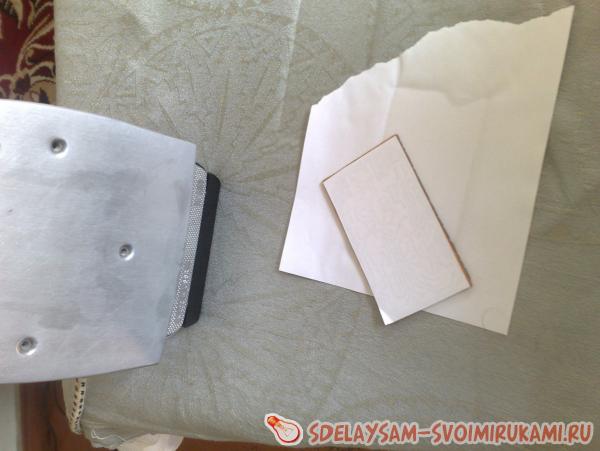

Далее аккуратно шаблон бумаги с рисунком укрепляем на плате, рисунок платы лицом к фольге!

Технология ЛУТ


Далее начинаем гладить, следите, чтобы шаблон, ровно прилипал к фольге. Гладить нужно в течении 3-х минут, тщательно по всей плате, обратите строгое внимание на края платы.
После окончания, даем текстолиту остынуть в течение 5 минут.

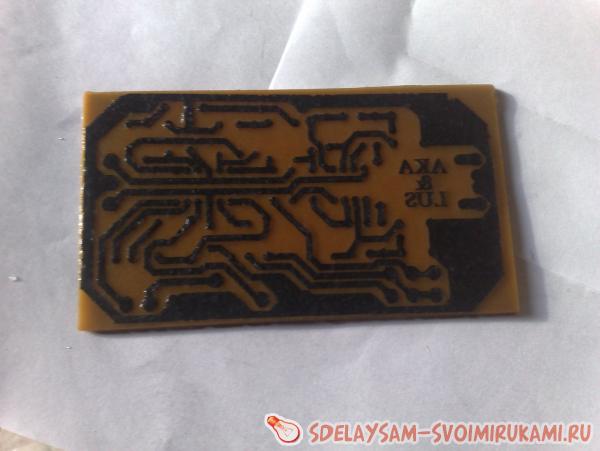

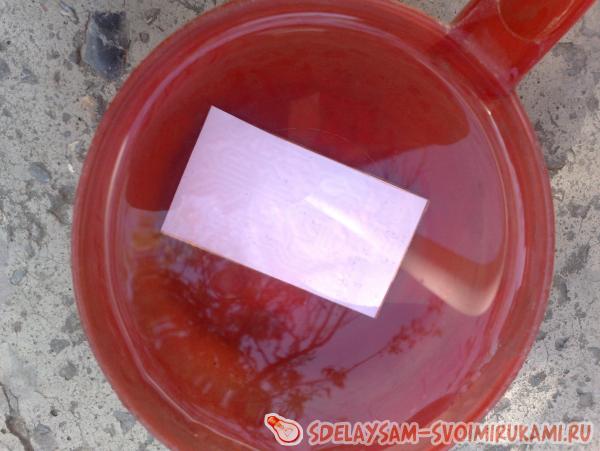

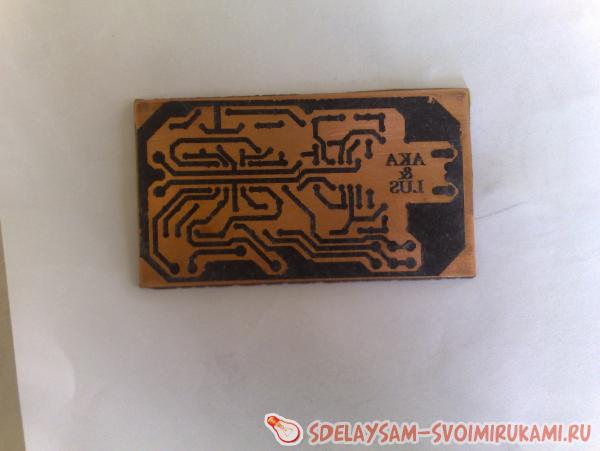

После остывания берем сосуд с водой и промываем свою плату. В конце получаем четкий портрет платы на поверхности фольгированного стеклотекстолита.

Технология ЛУТ

Технология ЛУТ


ТРАВЛЕНИЕ.

Для травления я использую не традиционный метод, который не очень часто применяется среди радиолюбителей. Для химии травления нам нужно - 100мг перекиси водорода (раствор 3% перекиси), две пачки лимонной кислоты (40гр каждая пачка) и одна чайная ложка поваренной соли.

Технология ЛУТ


Смешаем все вместе и хорошенько перемешиваем до полного растворения соли и лимонной кислоты.

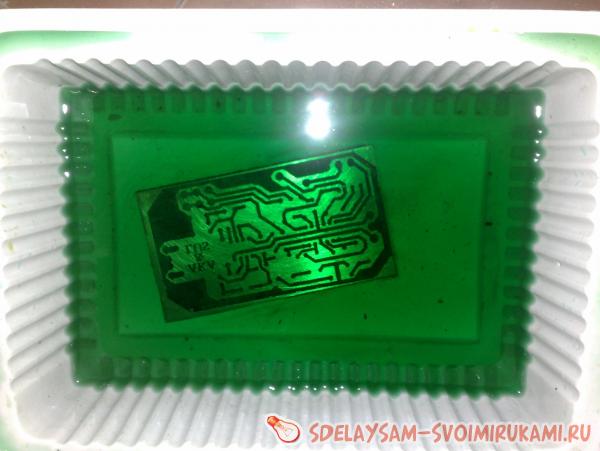

Плату погружаем в раствор, желательно сосуд с раствором поставить на солнце, это ускоряет процесс травления.

Технология ЛУТ

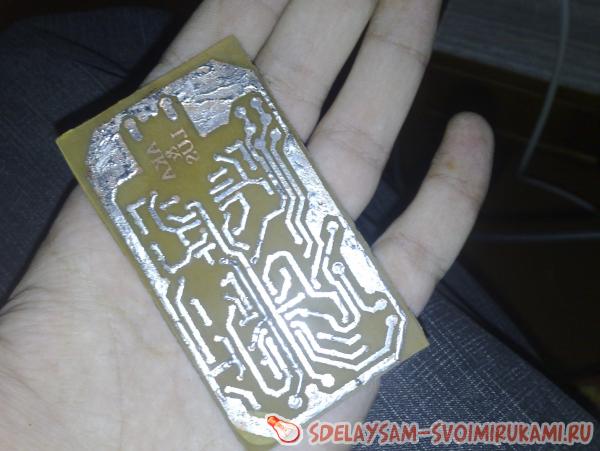

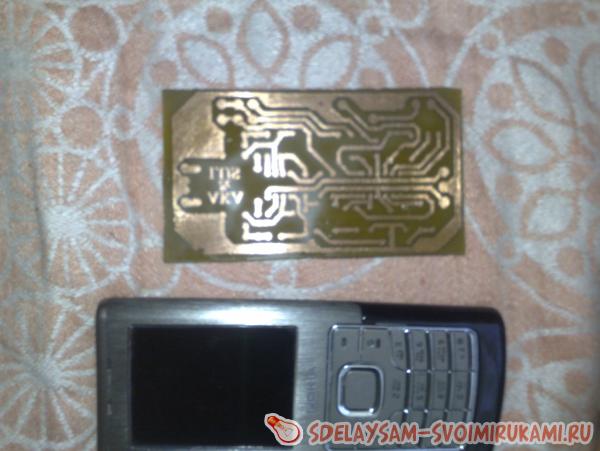

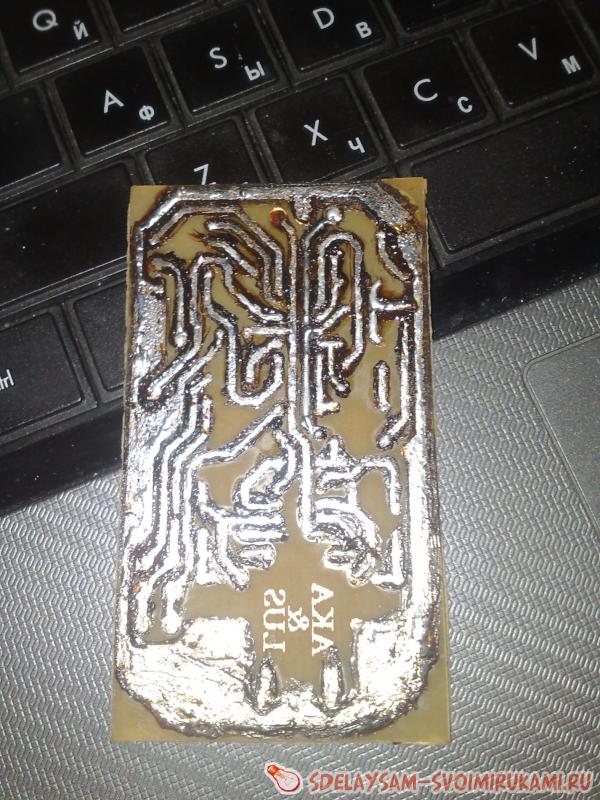

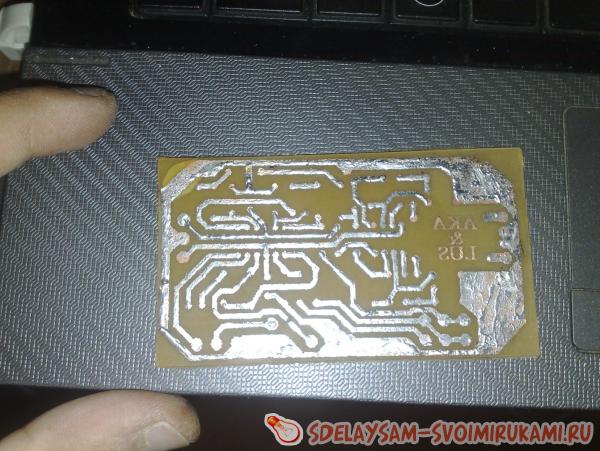

Малогабаритные платы (платы жучков, мультивибраторов и т.п.) травятся за 20-30 минут.

Технология ЛУТ

Технология ЛУТ

Технология ЛУТ

Технология ЛУТ


Одного, такого раствора хватит для травления более 10 плат для жучков.
Прокомментировать
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Кликните на изображение чтобы обновить код, если он неразборчив
Комментарии (11)
Veent
#1 Veent Гости 23 августа 2012 22:13
0
Старая технология, не которые вместо утюга через ламинатор пропускают. А вот за рецепт смеси для травления спасибо, раньше хлорным железом травил, но оно в месте где я его беру довольно дорогое.
feelloff
#2 feelloff Гости 23 августа 2012 22:15
0
Какой программой можно рисунок платы сделать?
АКА
#3 АКА Гости 24 августа 2012 00:36
0
Я лично делал на лайот 6
АКА
#4 АКА Гости 24 августа 2012 00:37
1
Только с раствором остарожней , он ядовит , во время травления платы (из статьи)на коже был жжег страшный
astapenkoyurik
#5 astapenkoyurik Гости 14 октября 2012 11:36
0
За рецепт смеси спасибо.
Aspirin
#6 Aspirin Гости 16 ноября 2012 03:23
0
рецепт смеси легкодоступный
V.A.L.E.K.
#7 V.A.L.E.K. Гости 29 декабря 2012 09:27
0
у меня папа так делает а я все догадаться немог
спасибо
Скорпион
#8 Скорпион Гости 1 марта 2013 17:40
0
Для чего служит данная плата
dominus
#9 dominus Гости 30 марта 2013 01:59
0
Забыли упомянуть, что надо печатать на лазерном принтере.
Yuri
#10 Yuri Гости 28 мая 2013 11:50
0
Я печатал на прозрачной пленке для лазерных принтеров
удаляется без всякого размачивания, и результат лучше
asid
#11 asid Гости 2 июля 2014 22:35
1
Фольгу перед нанесением рисунка надо как минимум обезжирить, а лучше на 3-5 сек опустить в раствор для трваления. Хлор.Железо ИМХО лучше. И Прогревать не 3 минуты. а то весь рисунок растечется и если дорожки тоние и близко друг к другу, то будет неприятность. И еще, Бумагу лучше брать из журналов (глянцевую). Она намного легче отделяется от платы, и прощает больше неаккуратностей и непрогревов.
