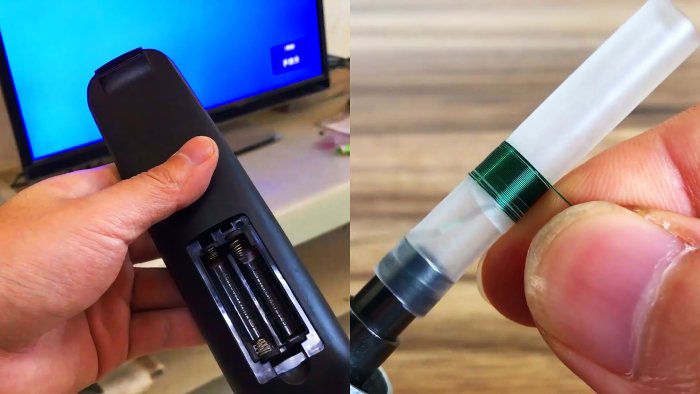

Переходим от «вечных» фонариков к «вечным» пультам. Оказывается, соорудить небольшой генератор, работающий от энергии тряски, и установить его в дистанционный пульт управления не так уж и сложно.
Это самоделка скорее эксперимент, а не чудесное новое открытие. Возможно, кто-то подчеркнет для себя новые идеи.
В итоге суть такова: изготавливаем микро генератор, устанавливаем в телевизионный пульт.
Изготовление генератора для пульта ДУ

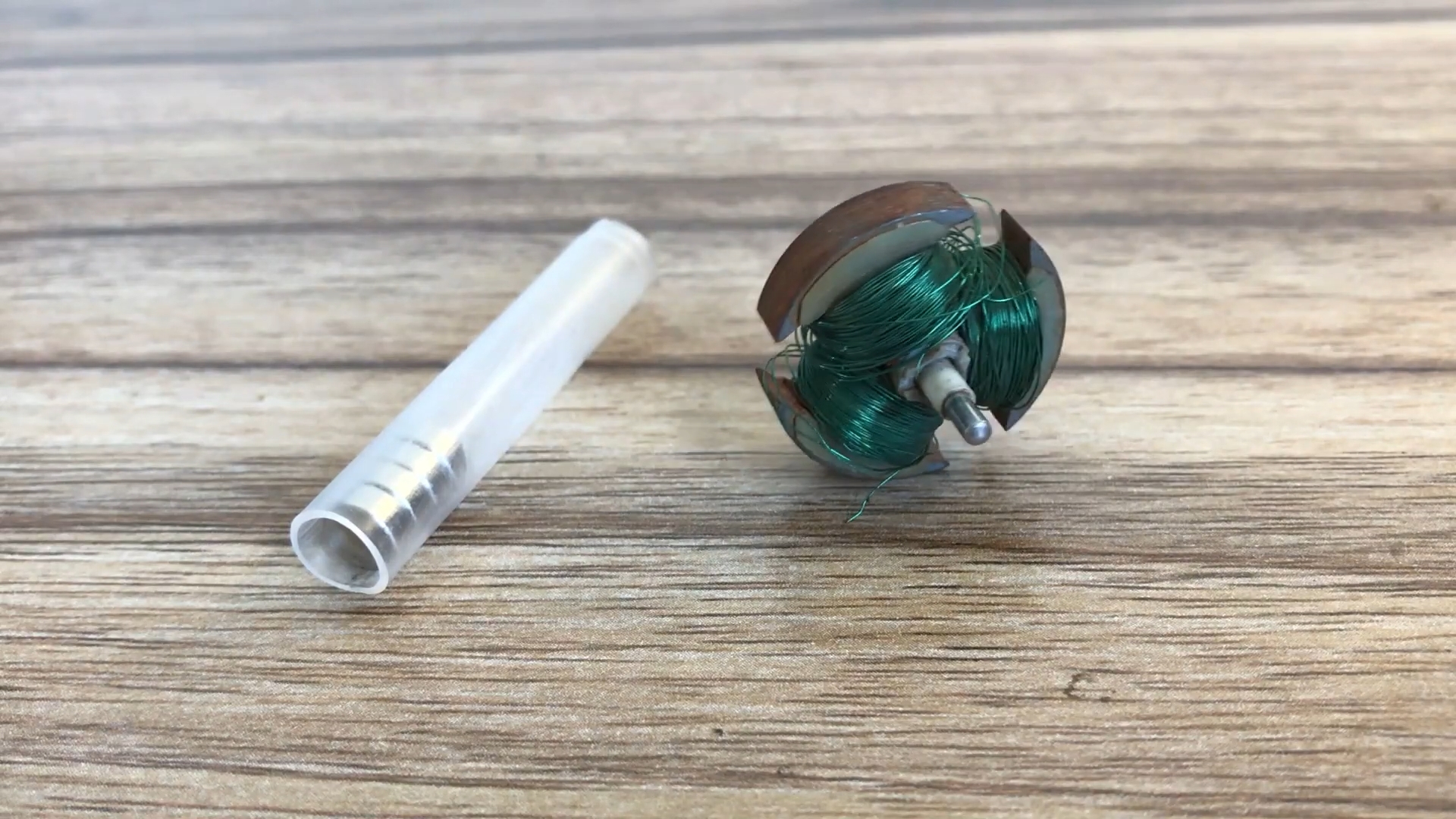

Для начала понадобится 3-4 круглых неодимовых магнита. Пластиковая трубка по размеру. Эмалированная проволока, диаметром 0,1-0,2 мм.

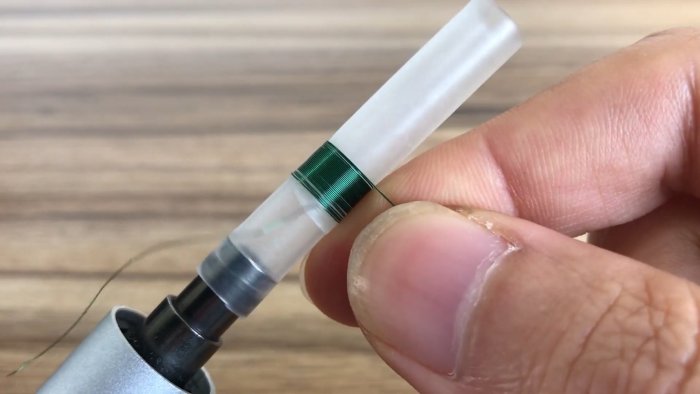

Наматываем катушку. Для этого хорошо подойдет электрическая отвертка: надеваем трубку на патрон отвертки, производим намотку проволоки.
Чтобы в начале провод держался на каркасе - используем отрезок двустороннего скотча.

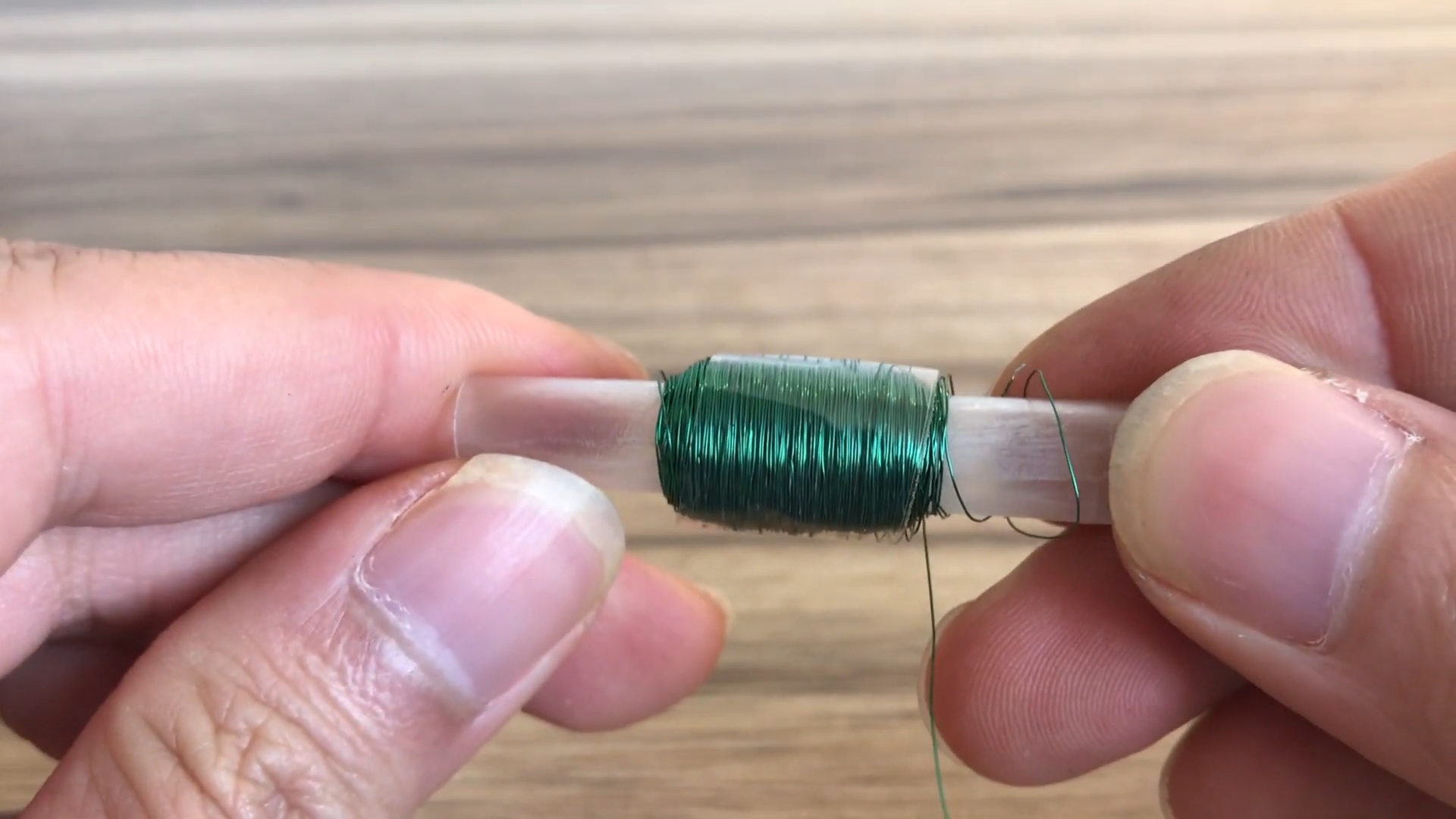

Наматываем примерно 1500 витков. Катушку фиксируем скотчем.

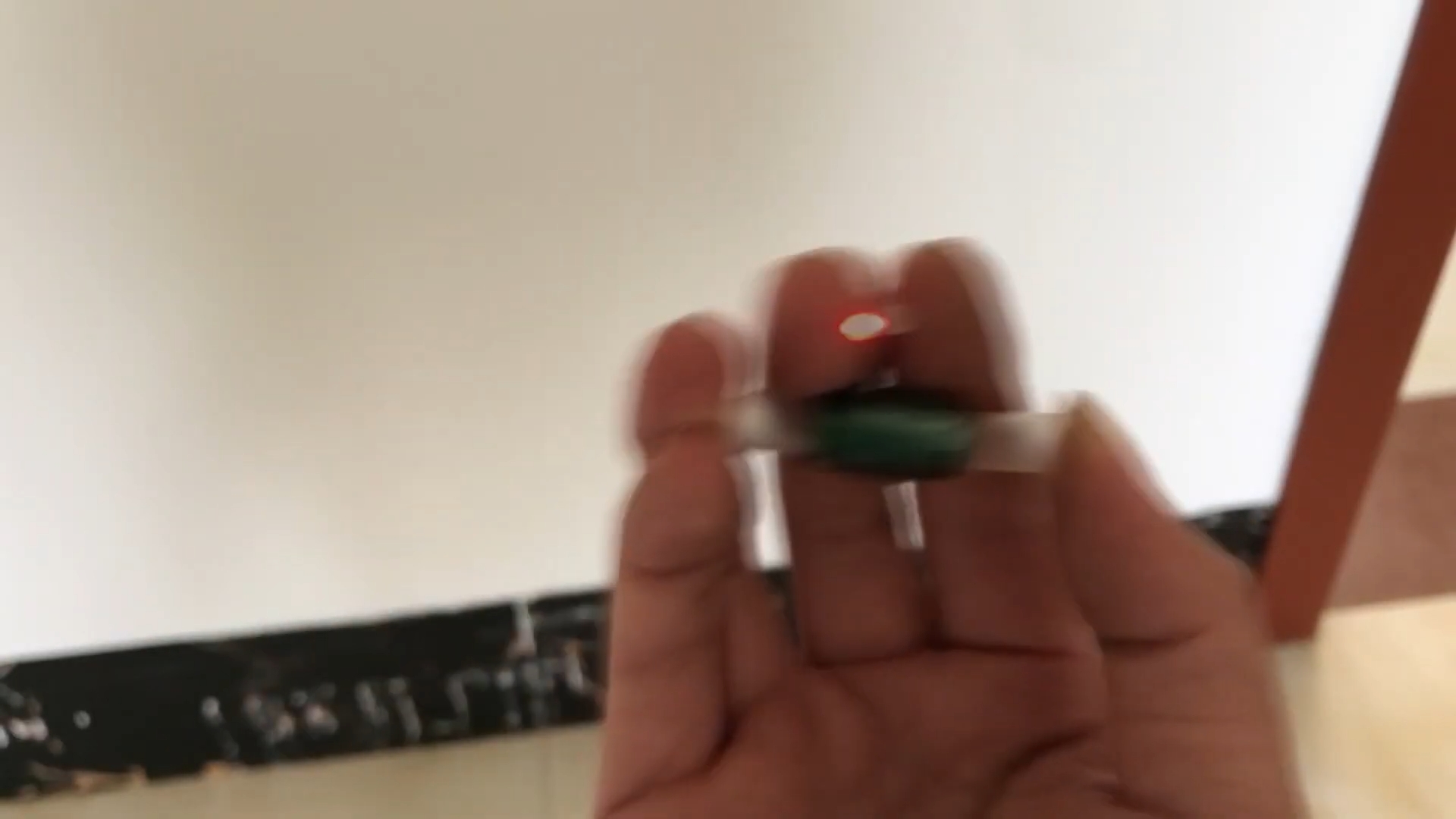

Для проверки к выводам катушки подключим светодиод. Вставим магниты и потрясем. Светодиод мигает, значит все в порядке.

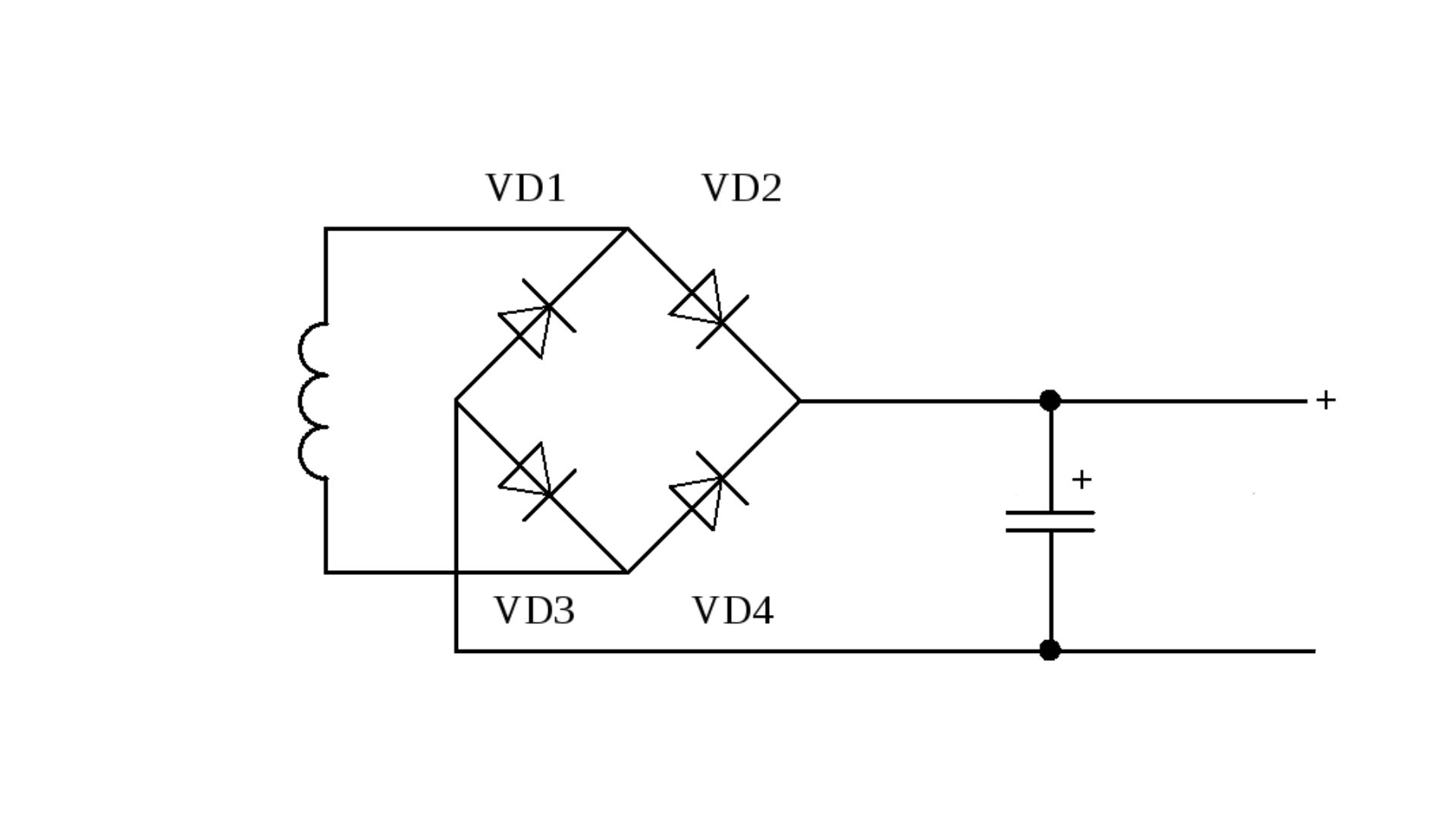

Теперь необходимо собрать выпрямитель с ионистором. Понадобится: диоды любые SMD, ионистор (он же суперконденсатор) на 5,5 В 0,22 Ф. Схема классическая, за исключением наличия суперконденсатора.

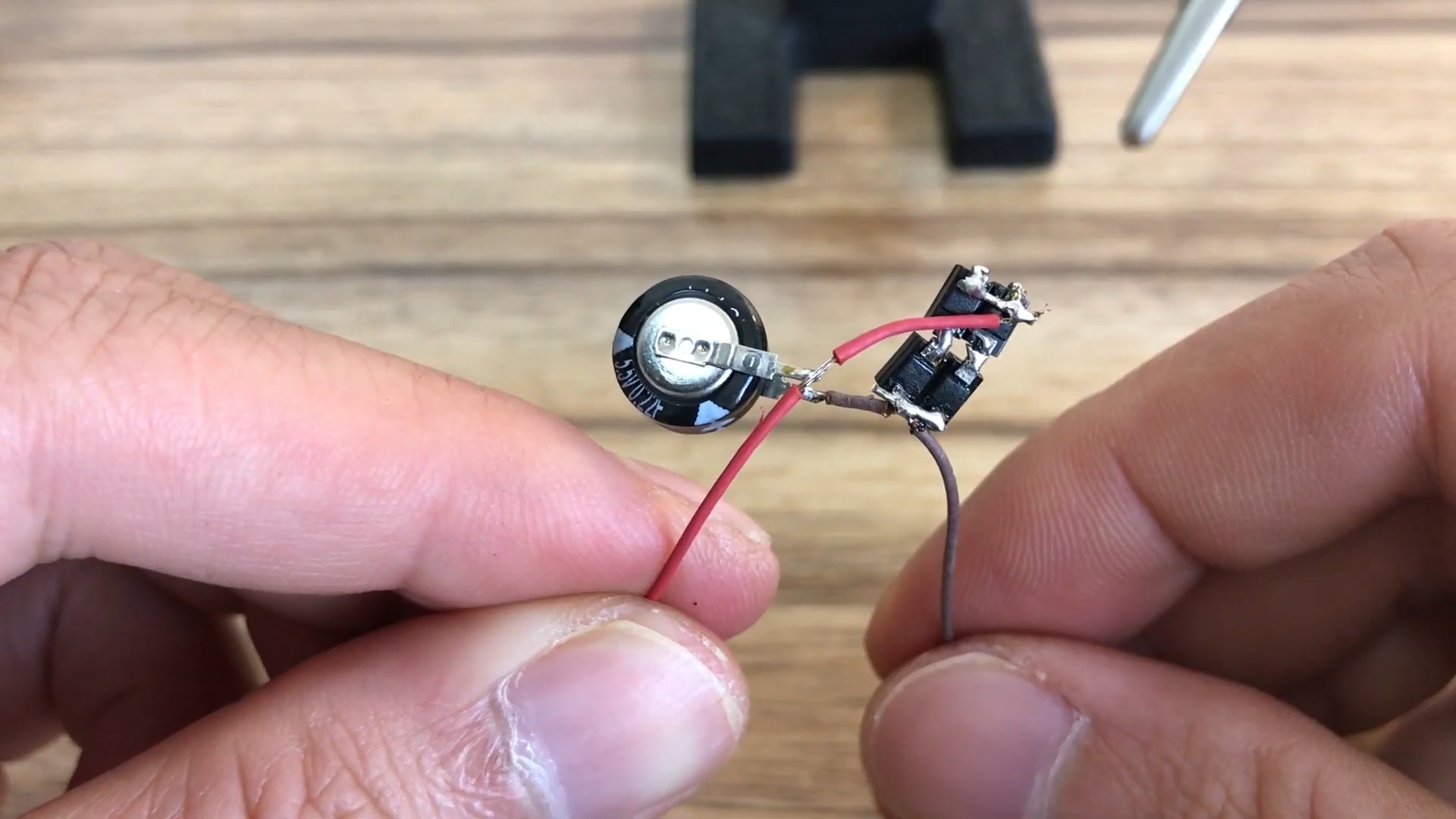

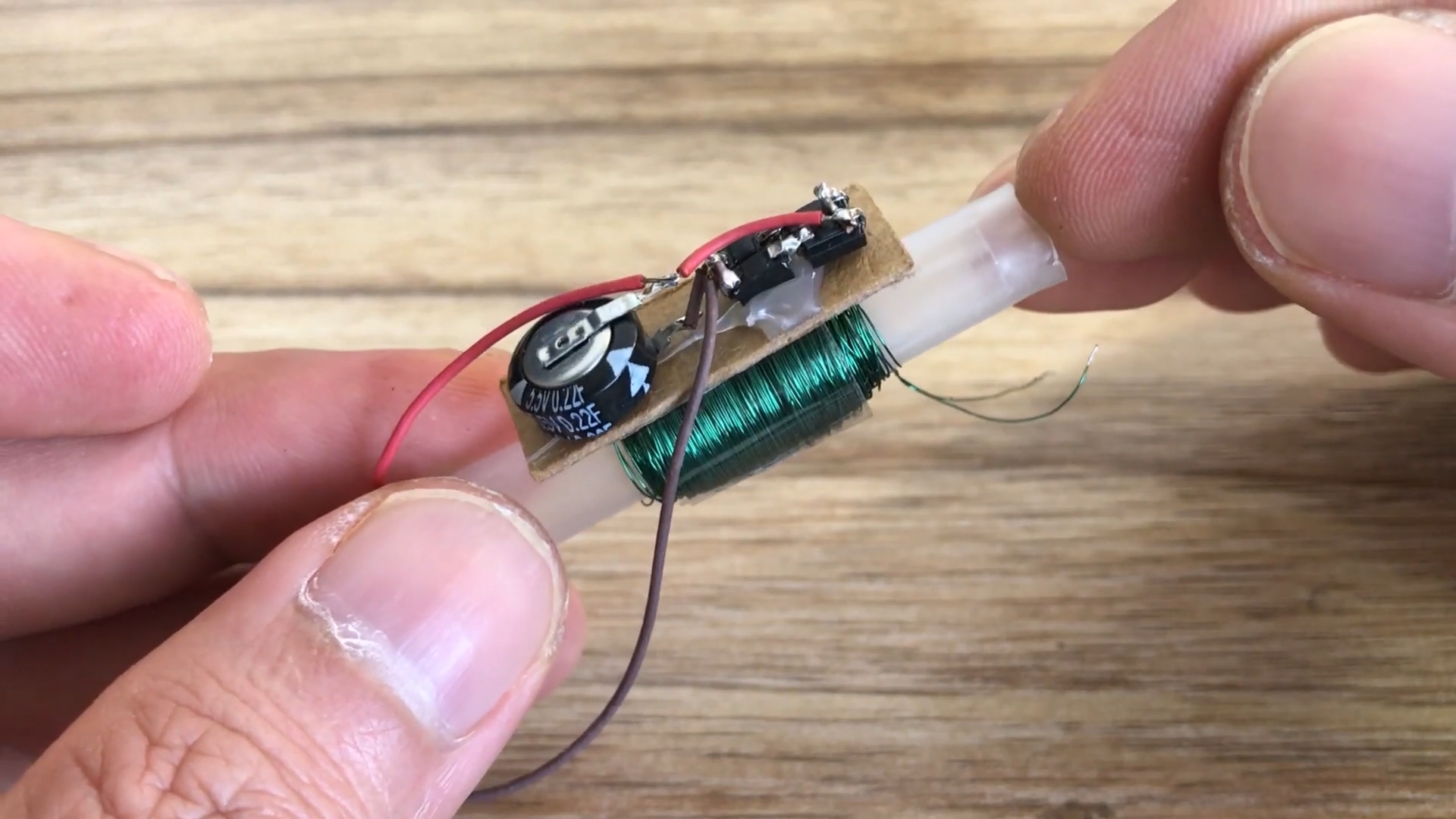

Готовая схема выглядит так.
Детали, для надежности, можно приклеить к твердому картону, а далее к катушке.

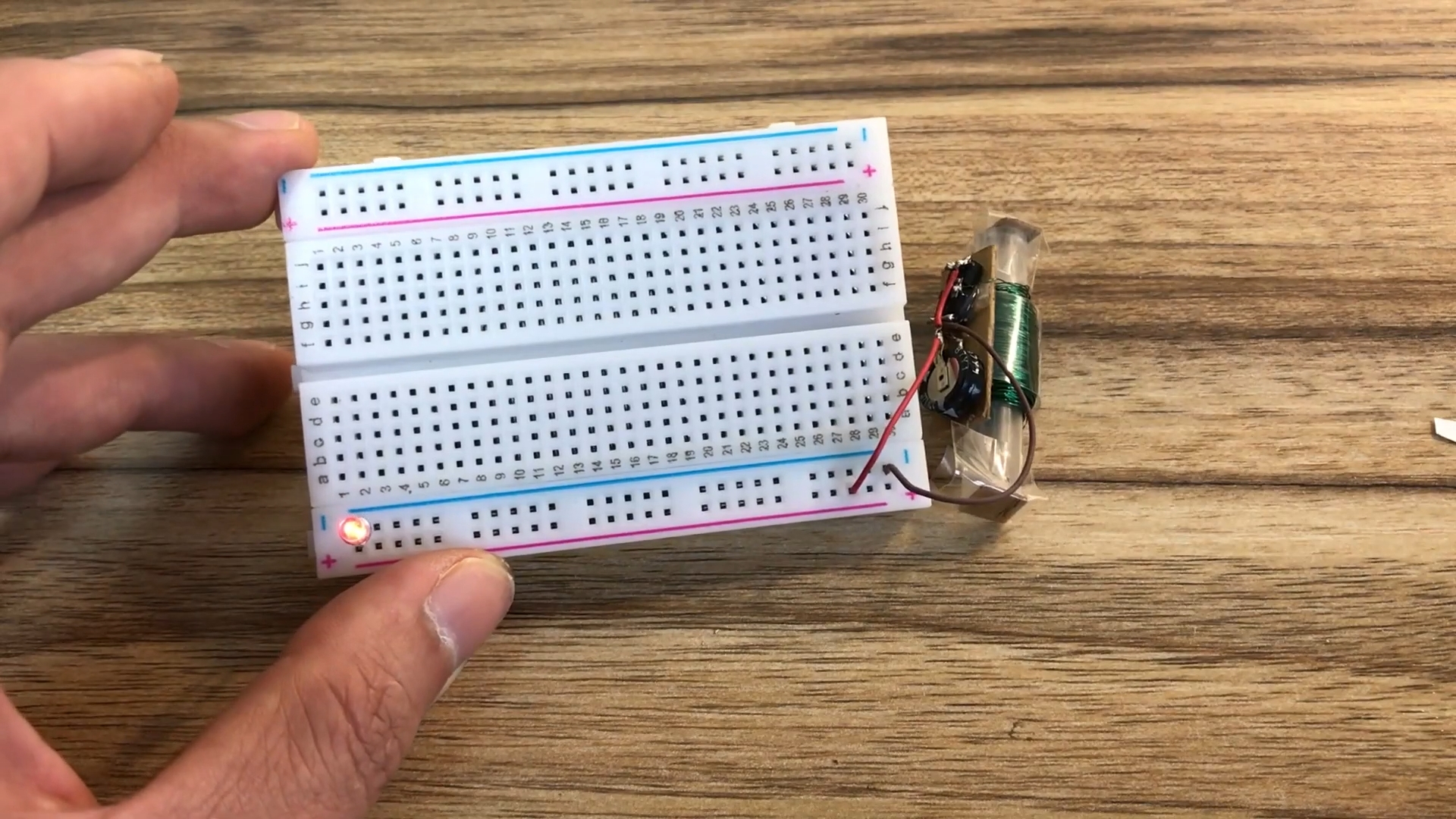

Можно предварительно проверить схему, установить магниты и потрясти. Если подключить все к светодиоду - он должен светиться. Теперь уже постоянно.

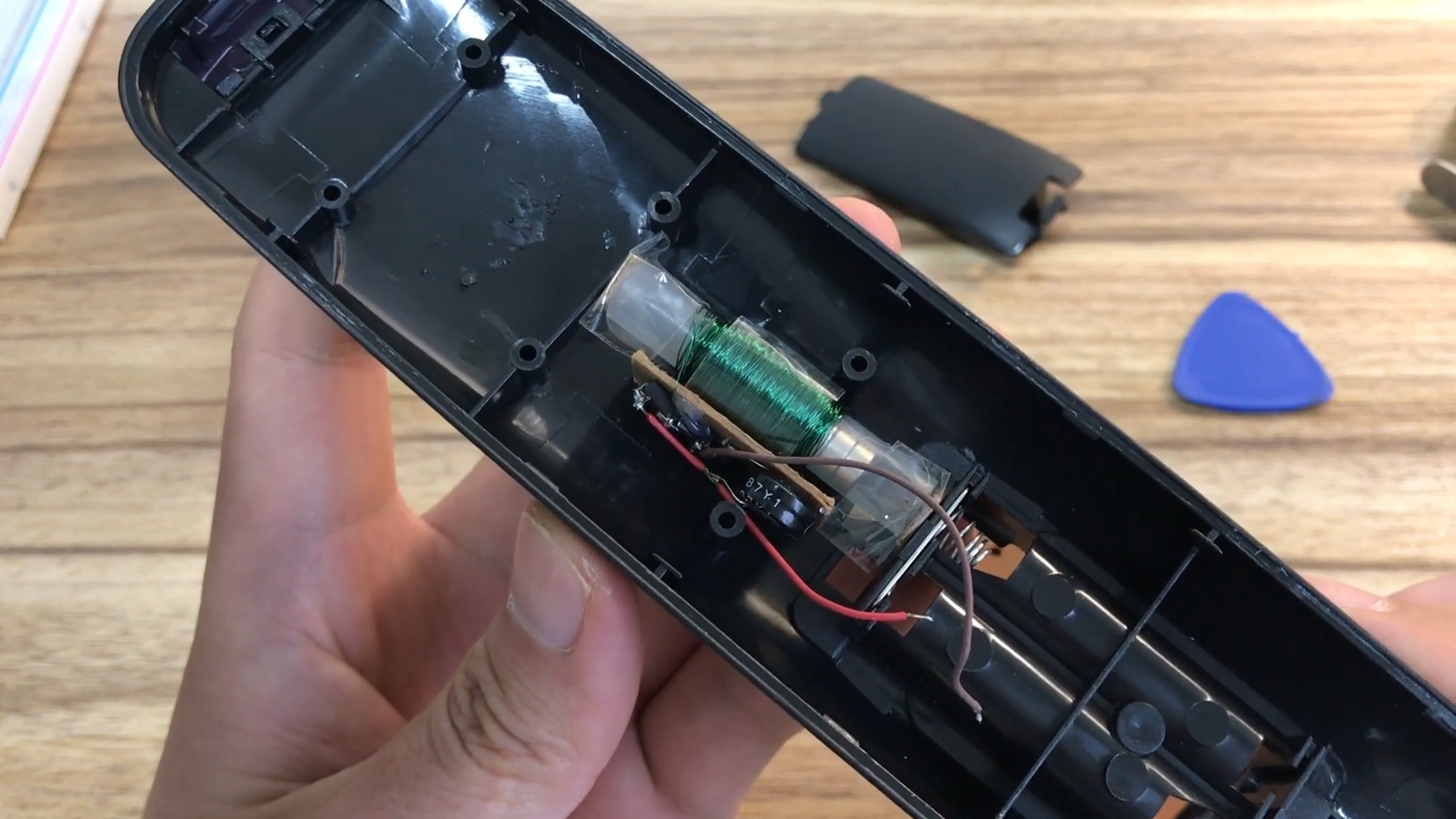

Пришло время устанавливать все в пульт. Закрываем концы трубки картоном, фиксируем скотчем. Устанавливаем наш генератор в корпус пульта ДУ.

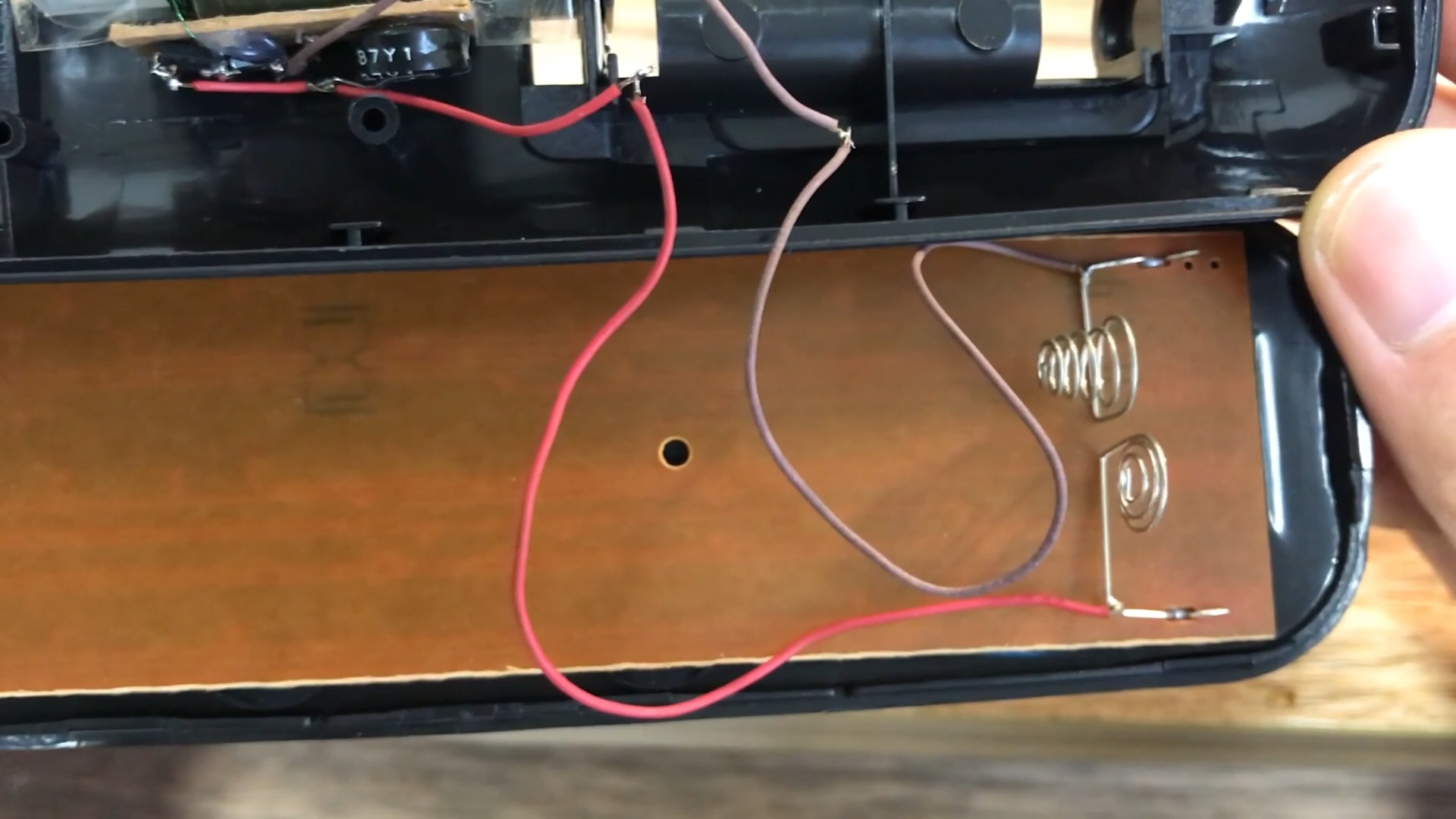

Припаиваем провода согласно полярности.
Все готово.

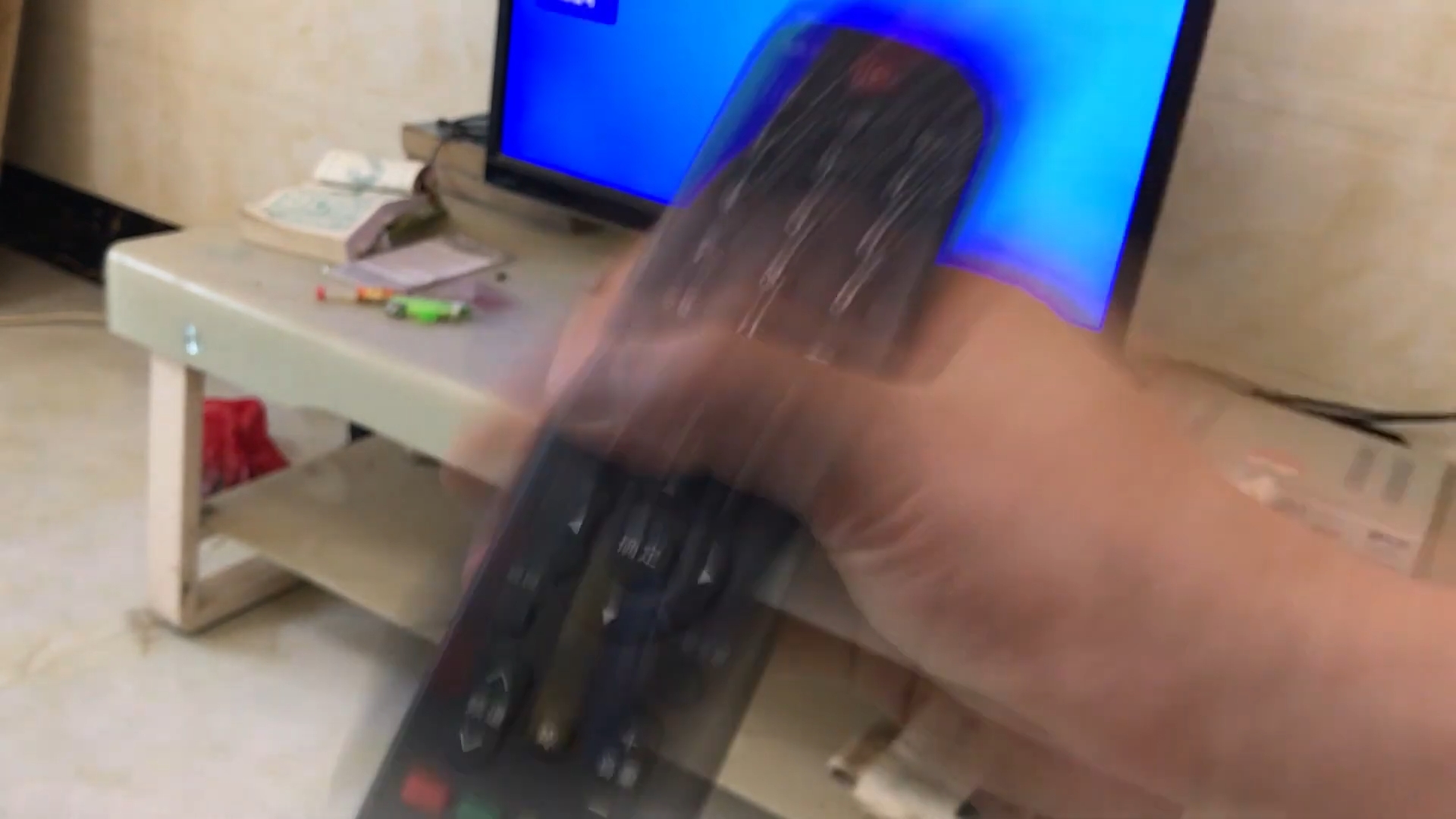

Проверка работы. Трясем пульт примерно минуту.

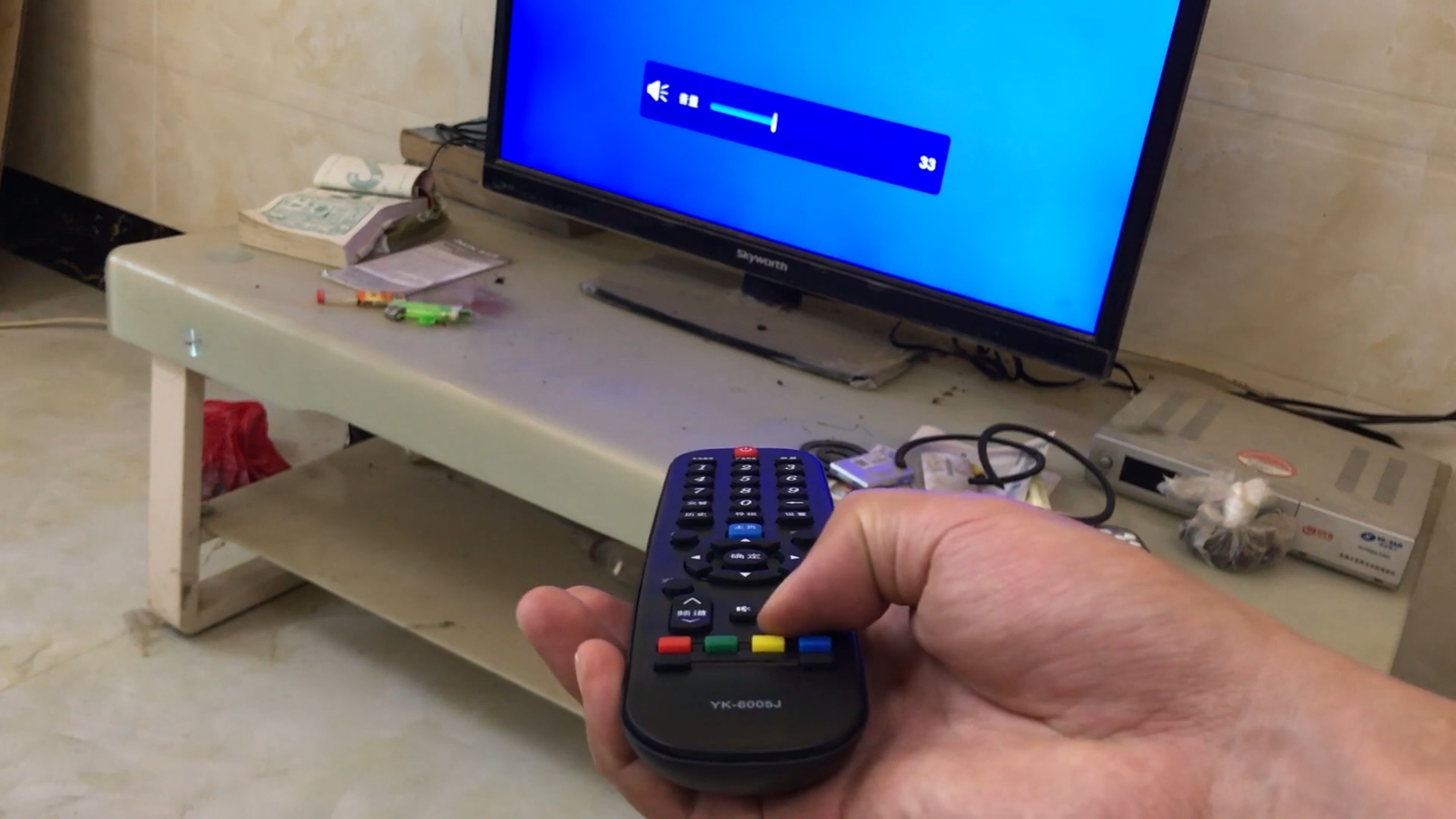

Пробуем управлять телевизором - все работает.
Вот мы получили почти вечный пульт управления.
В итоге: чтобы с нуля зарядить нужно трясти пульт порядка 1-2 минут. Этой энергии хватает примерно на 2-3 дня использования. В дальнейшем, так как ионисторы разряжаются не полностью, для быстрого возобновления работы достаточно потрясти порядка 10-20 секунд.
Всего доброго!
