Главная » Электроника » Беспроводная передача электричества без единого транзистора
Это очень интересный и познавательный эксперимент придется по нраву особенно начинающим электроникам. Он наглядно и просто покажет, как можно передать электричество из одной катушки в другую без проводов, да и почти без самой электроники.
Данный девайс можно использовать для временной зарядки мобильного телефона с функцией бесконтактной зарядки.

Понадобится


  • Батарея 3,7 В
  • Держатель для батареи.
  • Провода.
  • Проволока 0,2-0,4 мм.
  • Электродвигатель постоянного тока.
  • Светодиод.

Эксперимент: Беспроводная передача электричества


Берем любой каркас диаметром 5 - 7 см и наматываем на него проволоку витков 50-100. Затем снимаем намотку. В итоге необходимо сделать две бескаркасные катушки.

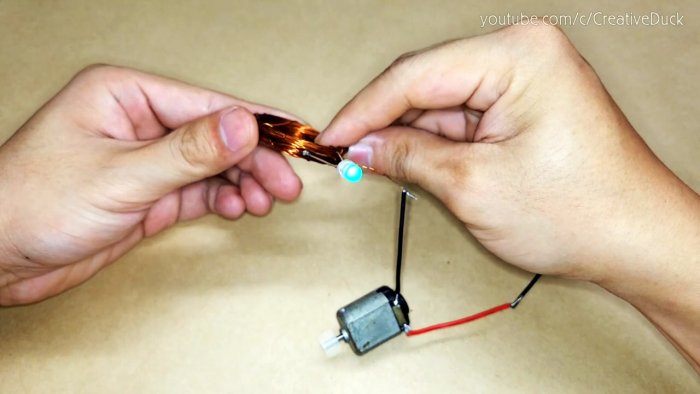

К выводам одной припаиваем светодиод.
Беспроводная передача электричества без единого транзистора

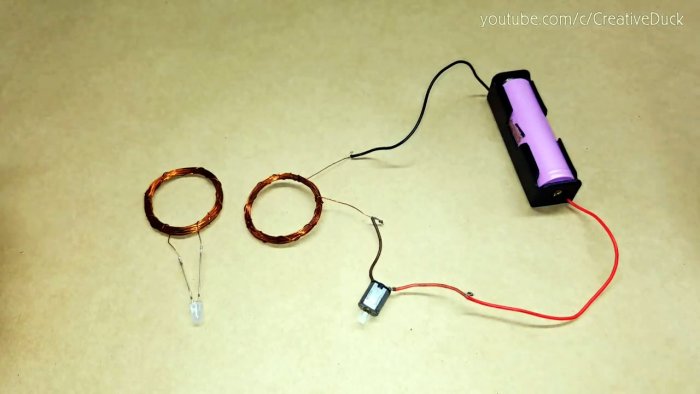

Ко второй катушке припаиваются последовательно электродвигатель с аккумулятором. Полярность не имеет значения.
Беспроводная передача электричества без единого транзистора

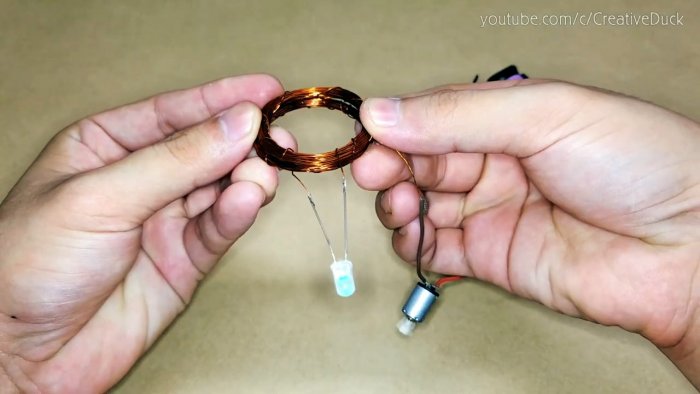

На этом все! Как только батарея будет установлена в бокс начнет крутится мотор. И если теперь совместить вместе обмотки, то загорится светодиод, свидетельствующий о передачи энергии через магнитное поле.
Беспроводная передача электричества без единого транзистора

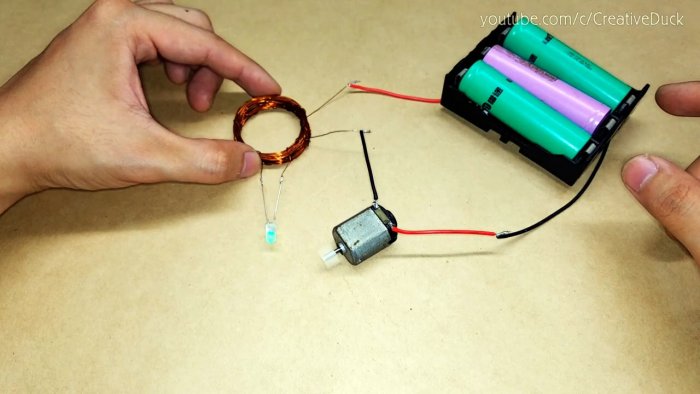

Для увеличения напряжения можно увеличить питание и вместо одного аккумулятора взять три.
Беспроводная передача электричества без единого транзистора

Беспроводная передача электричества без единого транзистора

Как это работает?


Все до банальности просто. Во время работы коллекторного двигателя, обмотки его ротора попеременно подключаются к питанию, в момент переключения создается разрыв цепи, что в свою очередь разрывает и питание катушки, через которую включен двигатель. В итоге эти импульсы создают в катушке переменное магнитное поле, которое и наводится на вторую приемную катушку.
Теперь можно поднести телефон, имеющий функцию бесконтактной зарядки, и попробовать зарядить его.

Смотрите видео


Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Комментарии (3)
  1. Гость Виталий
    #1 Гость Виталий Гости 27 марта 2020 08:52
    1
    Уроки физики для начинающих. Лабораторная работа так сказать.
  2. Гость Владимир
    #2 Гость Владимир Гости 28 марта 2020 22:24
    1
    Не переменное магнитное поле, а импульсное.
    1. юрий
      #3 юрий Гости 30 марта 2020 14:16
      2
      Именно переменное, т.к. при разрыве цепи на щетках во время вращения, возникает ЭДС самоиндукции имеющая обратную полярность
