Такой фонарик хорош тем, что всегда будет готов к работе, даже если пролежит без дела месяцы и годы. Именно поэтому его часто называют аварийным, вечным, фонариком Фарадея или даже «фонариком судного дня». Он прост в изготовлении, не содержит элементов питания, ну, и еще неплохо светит.
Работа фонарика очень проста: в трубке свободно перемещаются неодимовые магниты, проходя через соленоид, в котором появляется ЭДС. Переменное напряжение с катушки поступает на выпрямитель, далее накапливается в ионисторе. После которого поступает на повышающий преобразователь, который нагружен на светодиод. Вот и вся работа.
Что понадобиться?
- Сверх яркий светодиод.
- 4 диода.
- Ионистор (суперконденсатор) 10 Ф 2,7 В.
- Микросхема преобразователя YX8115.
- Индуктивность 47 мкГ.
- Неодимовый магнит.

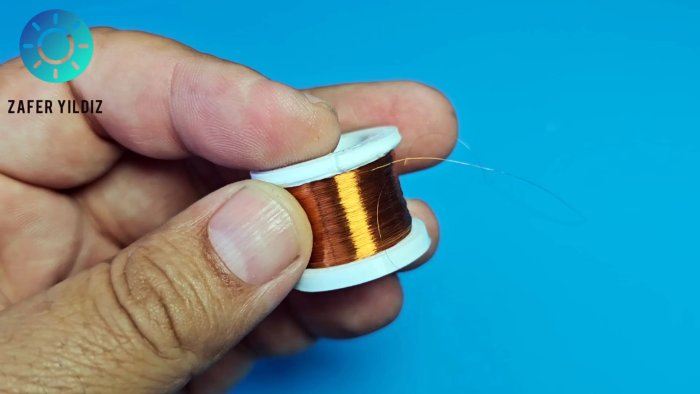

- Проволока 0,1-0,3 мм.
Изготовление фонарика без батареек
Вся конструкция фонаря изготовлена на 3Д принтере, но совсем не сложно изготовить все из подручных материалов, далее в этом убедитесь сами.

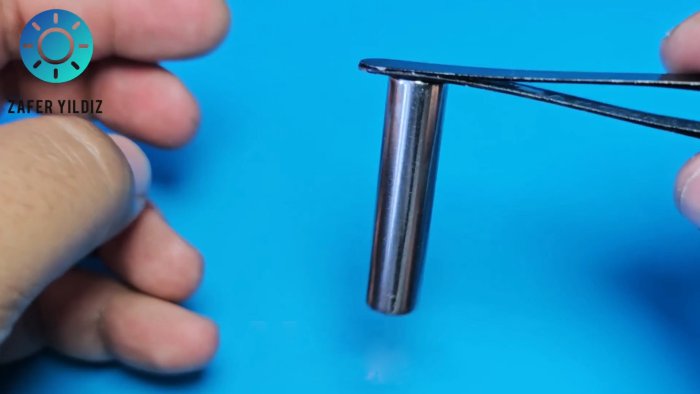

В данном примере используется длинный магнит. Также можно соединить несколько магнитов - это будет только плюс.

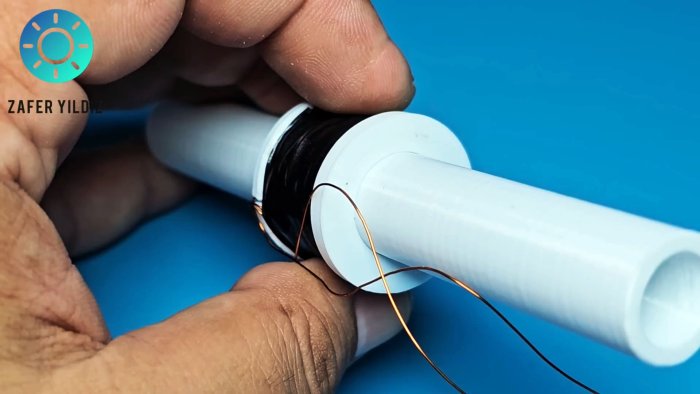

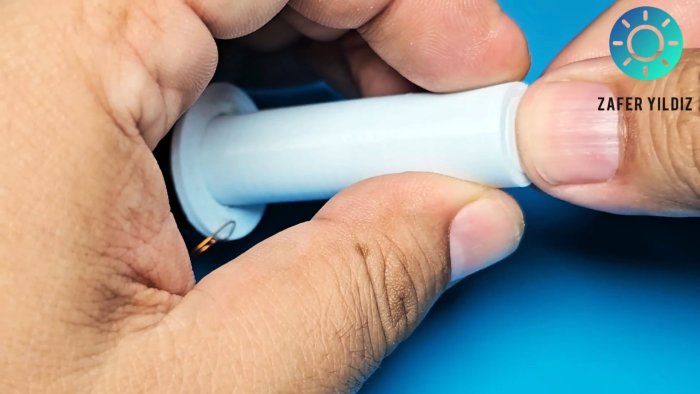

Под имеющийся магнит необходимо найти трубку длиной 15-25 см. В середине которой намотать катушку на каркасе (или без) эмалированным проводом. Число витков от 300-1000, лучше подбирать экспериментально.
Вывода катушки - соленоида необходимо соединить с более толстым проводом, во избежание излома, а саму катушку изолировать.
Далее в трубку вставляются неодимовые магниты и оба конца заклеиваются заглушками.
Если напрямую подключить светодиод и потрясти магнитами, то светодиод должен вспыхивать.

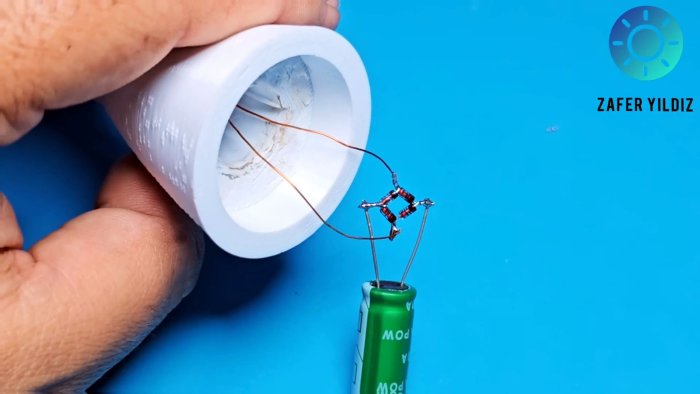

Собираем диодный мост и соединяем с выходом катушки и ионистором, соблюдая полярность.

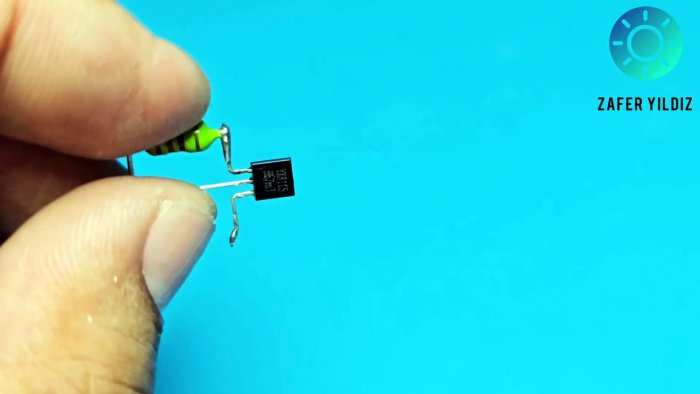

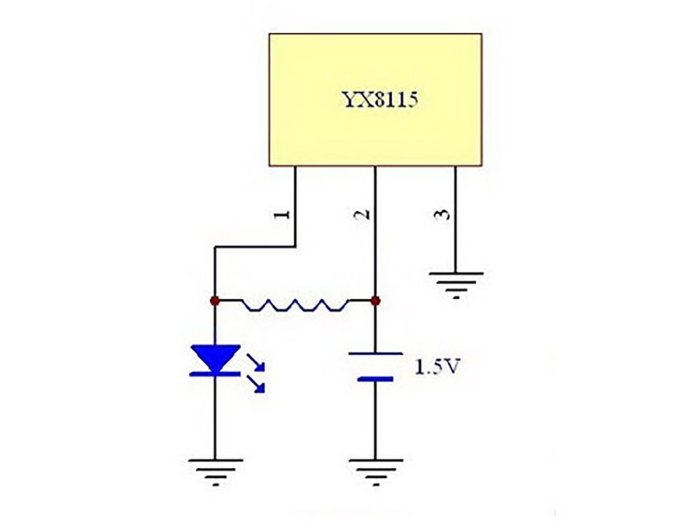

Из микросхемы и индуктивности собирается простейший преобразователь.

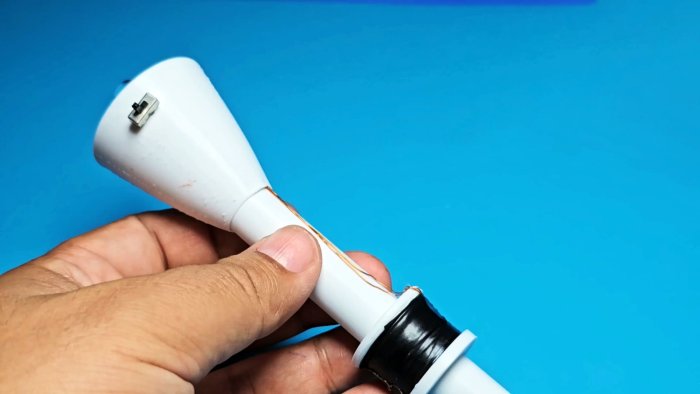

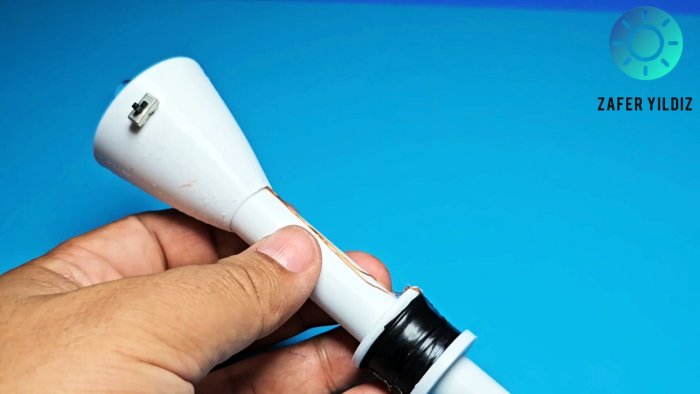

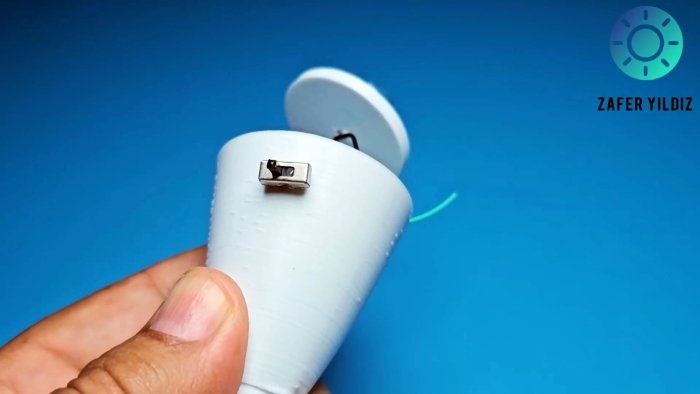

Устанавливаем переключатель.
Подключаем между ионизатором и преобразователем.

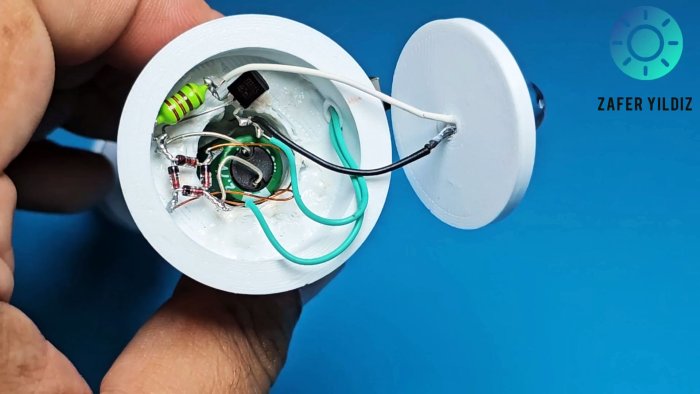

Вся электроника закрывается крышкой и устройство готово к работе.

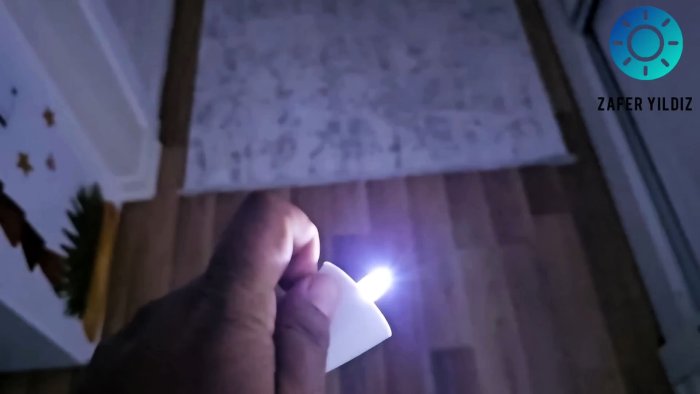

Трясем пару минут, включаем - все отлично светит.
