Как из батареи ноутбука и трубы ПВХ сделать аккумулятор 12 В Li-ion
Если у вас вышел из строя 12 вольтный кислотный аккумулятор, то на замен ему можно сделать новый из старой батареи ноутбука. Li-ion батареи в ряде случаев обладают преимуществом, таким как сила тока и емкость. Собственно говоря и применяются поэтому чаще других. Такая самодельная АКБ отлично пригодится в мастерской для питания различных фонарей, дремелей, шуруповертов и тд.

Понадобится

Изготовление литий-ионного аккумулятора на 12 В

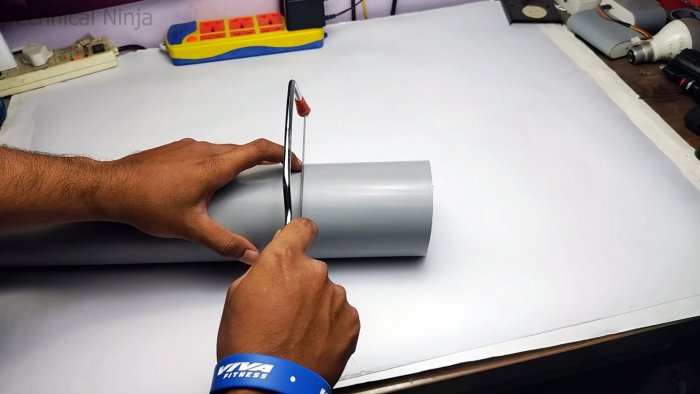

Берем трубу ПВХ 90 мм и отпиливаем ножовкой от нее отрезок с запасом.
Как из батареи ноутбука и трубы ПВХ сделать аккумулятор 12 В Li-ion

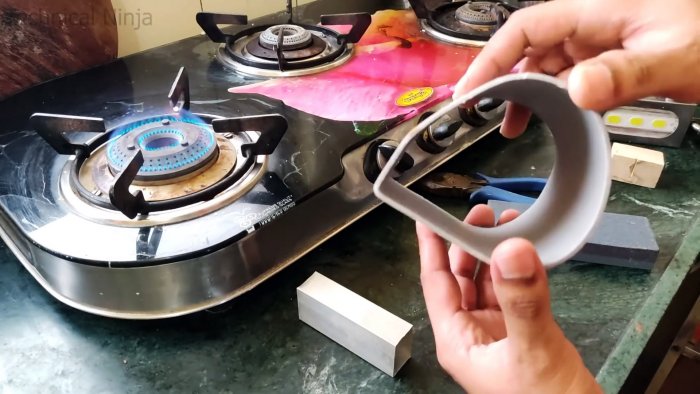

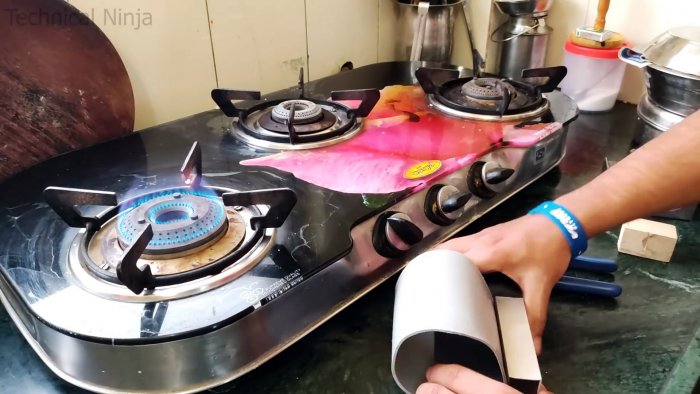

На газу прогреваем отрезок и при помощи двух металлических заготовок формуем. Сначала один угол:
Как из батареи ноутбука и трубы ПВХ сделать аккумулятор 12 В Li-ion
Как из батареи ноутбука и трубы ПВХ сделать аккумулятор 12 В Li-ion

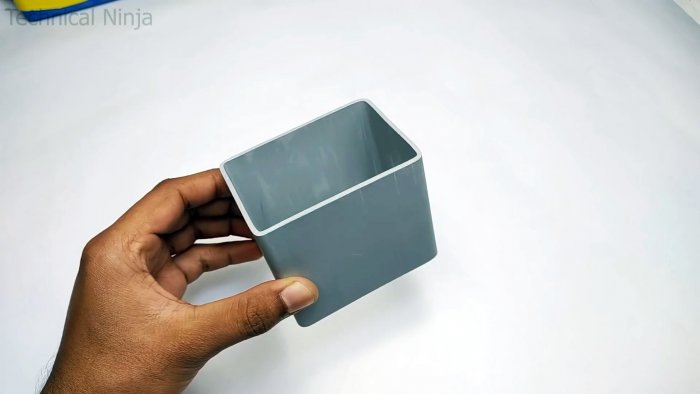

Затем остальные, пока круглое не превратиться в квадратное. Ножовкой обрезаем. Проходимся напильником убирая все заусенцы.
Как из батареи ноутбука и трубы ПВХ сделать аккумулятор 12 В Li-ion

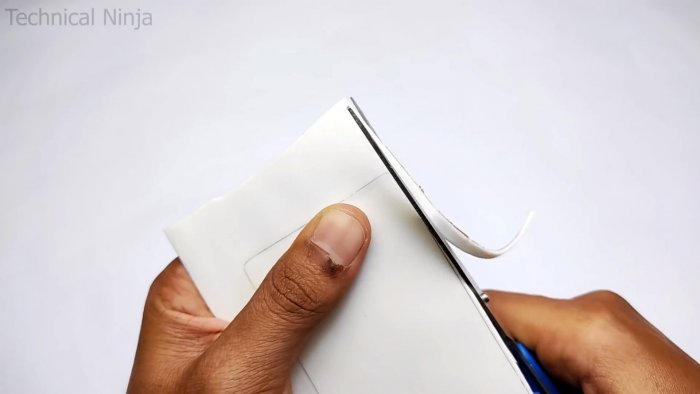

Из куска белого пластика вырезаем две заглушки.
Как из батареи ноутбука и трубы ПВХ сделать аккумулятор 12 В Li-ion

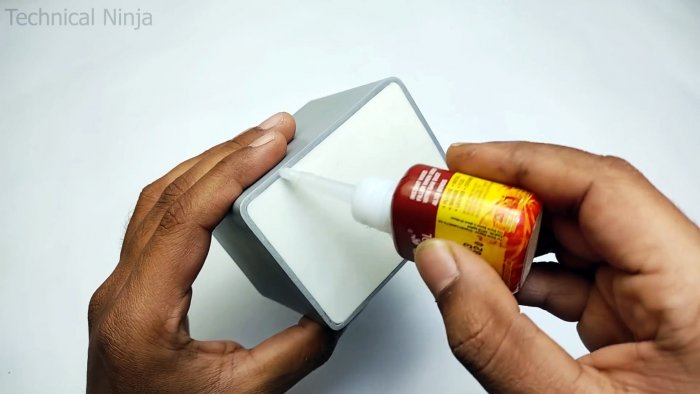

Одну стразу приклеиваем супер клеем.
Как из батареи ноутбука и трубы ПВХ сделать аккумулятор 12 В Li-ion

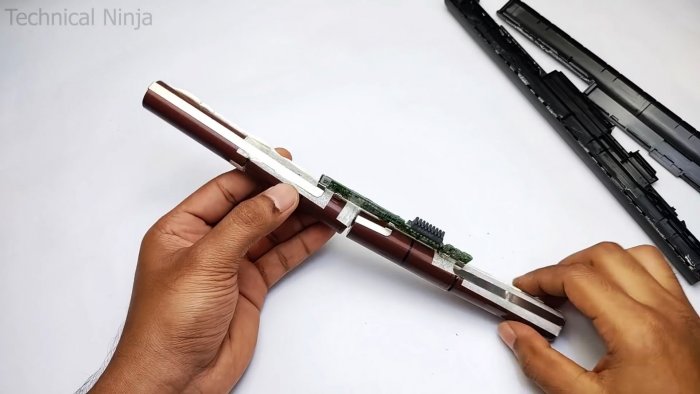

Разбираем батарею ноутбука и вытаскиваем аккумуляторы. Необходимо набрать 9 штук.
Как из батареи ноутбука и трубы ПВХ сделать аккумулятор 12 В Li-ion

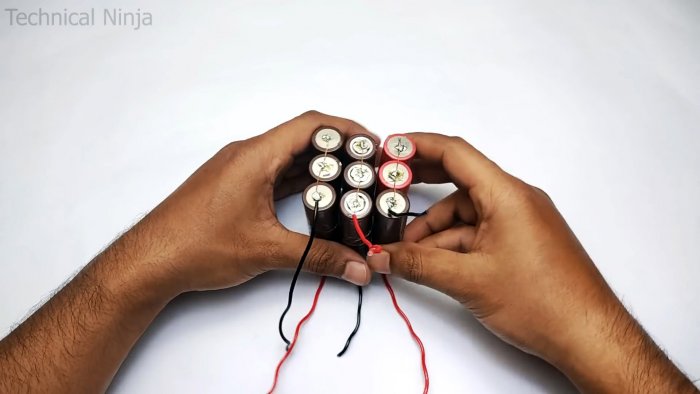

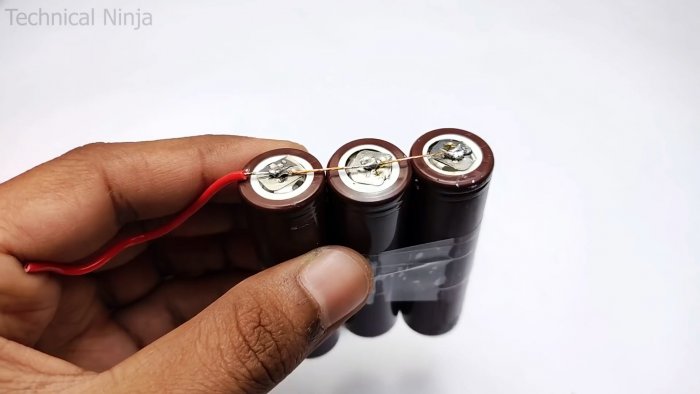

Скручиваем скотчем в секции по три. Соединяем с обеих сторон общим проводом.
Как из батареи ноутбука и трубы ПВХ сделать аккумулятор 12 В Li-ion
Итак, должно быть всего 3 секции по три элемента в каждой.
Как из батареи ноутбука и трубы ПВХ сделать аккумулятор 12 В Li-ion

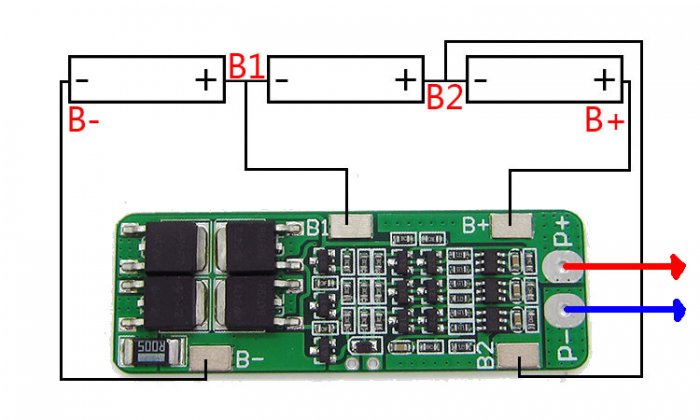

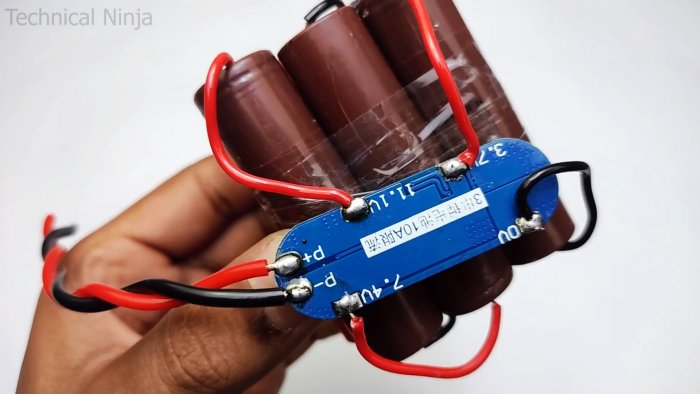

Припаиваем контроллер зарядки, он же плата балансировки.
Как из батареи ноутбука и трубы ПВХ сделать аккумулятор 12 В Liion
Как из батареи ноутбука и трубы ПВХ сделать аккумулятор 12 В Li-ion

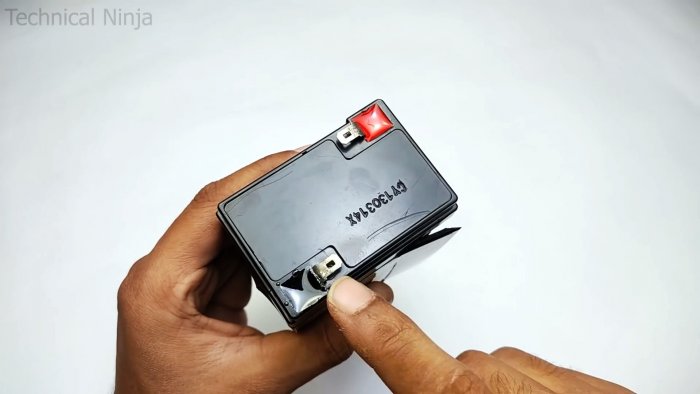

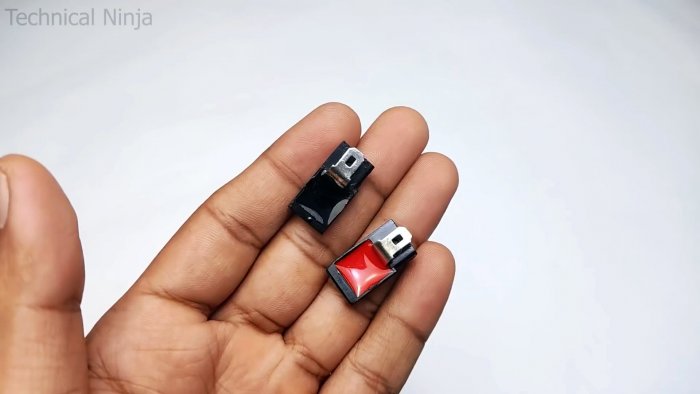

Из корпуса старого АКБ выпиливаем клеммы.
Как из батареи ноутбука и трубы ПВХ сделать аккумулятор 12 В Li-ion
Как из батареи ноутбука и трубы ПВХ сделать аккумулятор 12 В Li-ion

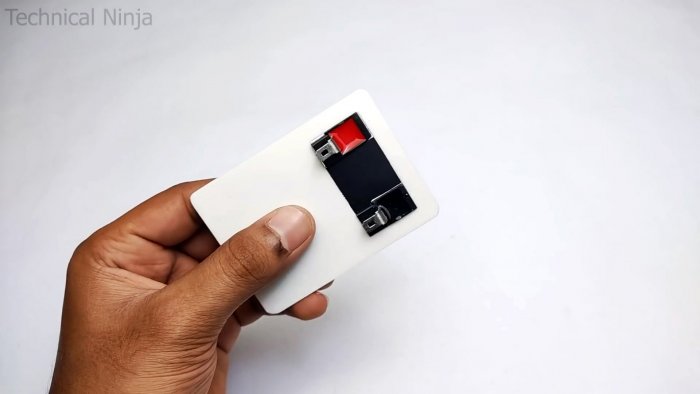

Во второй заглушке делаем вырезы и вклеиваем клеммы супер клеем.
Как из батареи ноутбука и трубы ПВХ сделать аккумулятор 12 В Li-ion

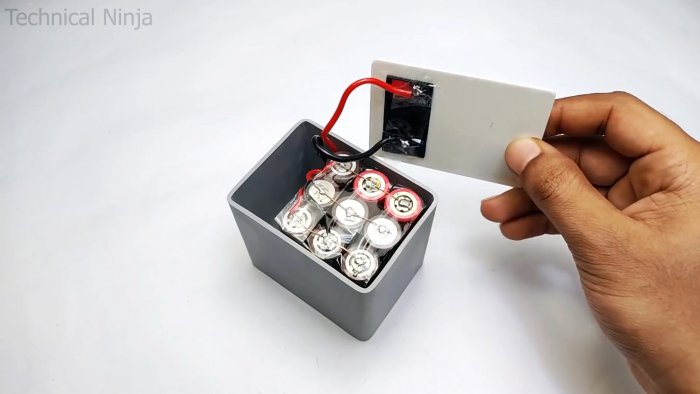

Устанавливаем набранную батарею с платой. Припаиваем к выходным клеммам провода.
Как из батареи ноутбука и трубы ПВХ сделать аккумулятор 12 В Li-ion

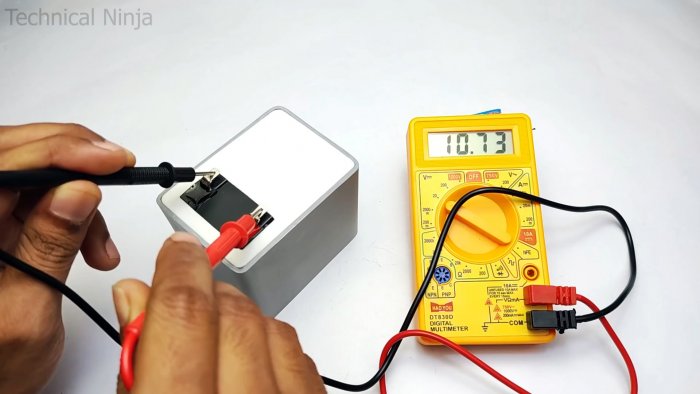

Закрываем крышку, фиксируем клеем. Проверяем.
Как из батареи ноутбука и трубы ПВХ сделать аккумулятор 12 В Li-ion
Низкое напряжение, так как батареи разряжены. Заряжаем от блока.
Как из батареи ноутбука и трубы ПВХ сделать аккумулятор 12 В Li-ion

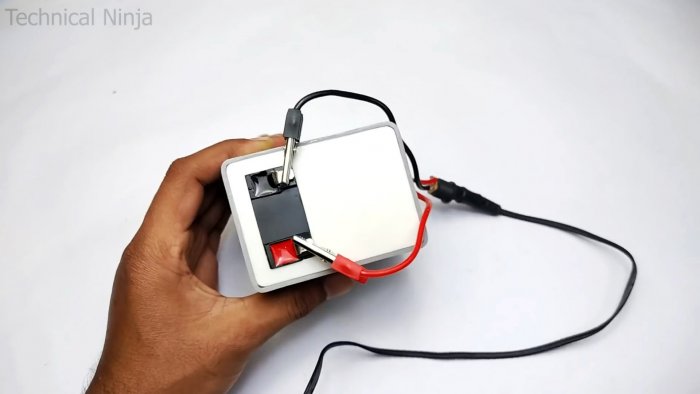

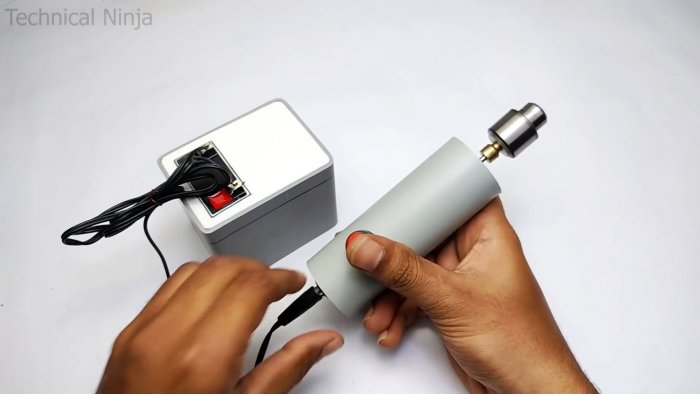

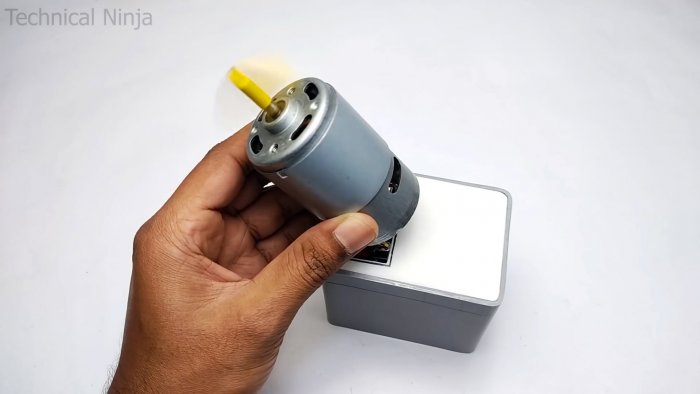

Проверяем на нагрузке:
Как из батареи ноутбука и трубы ПВХ сделать аккумулятор 12 В Li-ion
Как из батареи ноутбука и трубы ПВХ сделать аккумулятор 12 В Li-ion
Все работает отлично. Контроллер зарядки выполняет множество функций защиты аккумуляторов:
  • Контролирует зарядку, не дает перезаряд в общем и по отдельным элементам.
  • Контролирует разрядку, не даст разрядить ниже уровня.
  • Контролирует потребляемый ток.
В общем, АКБ полностью автономна и может использоваться где только это необходимо.

Смотрите видео

Как можно восстановить батареи аккумулятора ноутбука читайте тут - https://sdelaysam-svoimirukami.ru/5251-ne-zarjazhaetsja-akkumuljator-noutbuka-vosstanavlivaem-neslozhnym-sposobom.html
