Как сделать простейший индикатор тока зарядки для Li-ion аккумулятора

Многие радиолюбители используют в своих поделках Li-ion аккумуляторы от устаревших мобильников, планшетов, MP3 плееров. Такие батареи уже имеют в своем составе контроллер зарядки. Заряжать их как правило не совсем удобно, так как визуально не понятно: идет ли зарядка или аккумулятор уже полностью заряжен.
Чтобы решить данную проблему, можно собрать простой индикатор протекания тока зарядки всего на 3-х деталях.

Необходимые детали



Схема простейшего индикатора тока


Как сделать простейший индикатор тока зарядки для Liion аккумулятора

Микросхема является датчиком тока и отображает его наличие и отсутствие при помощи светодиодов. Данная схема включения не требует гасящих резисторов в цепи светодиодов, что очень удобно.
Подключается схема в разрыв АКБ и зарядника. При протекании тока зарядки мигает LED1, а как только зарядка будет завершена, то будет гореть одни LED2. Все элементарно просто.

Изготовление индикатора проходящего тока

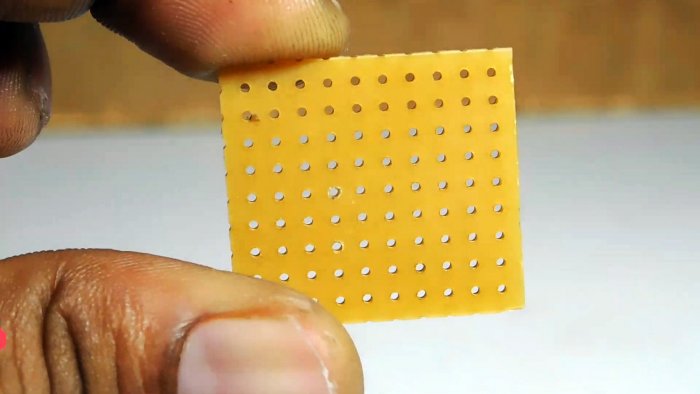

Берем универсальную плату для монтажа.
Как сделать простейший индикатор тока зарядки для Li-ion аккумулятора

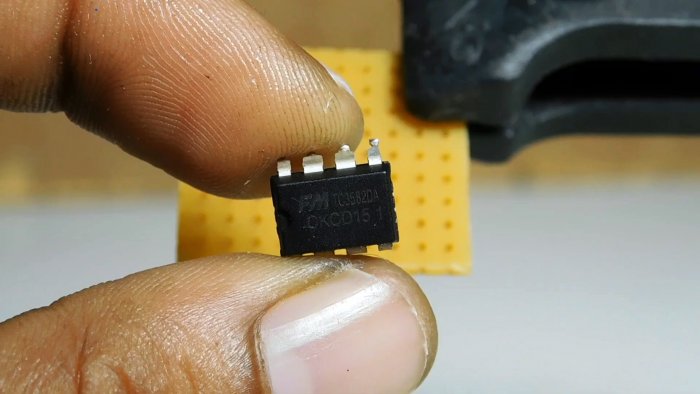

Устанавливаем микросхему в отверстия платы.
Как сделать простейший индикатор тока зарядки для Li-ion аккумулятора

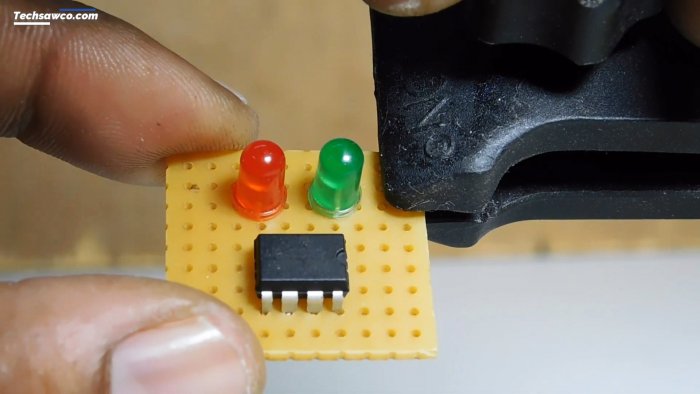

Устанавливаем 2 светодиода разного цвета, чтобы визуально четче отличать процесс из далека.
Как сделать простейший индикатор тока зарядки для Li-ion аккумулятора

Вставляем залуженные провода.
Как сделать простейший индикатор тока зарядки для Li-ion аккумулятора

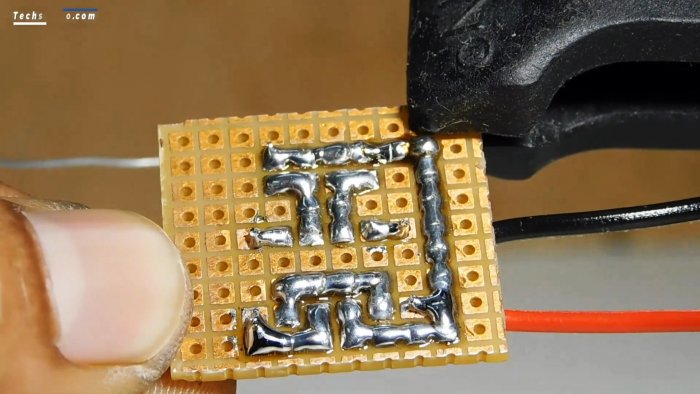

Запаиваем дорожки припоем по контактам платы.
Как сделать простейший индикатор тока зарядки для Li-ion аккумулятора

Индикатор тока в работе

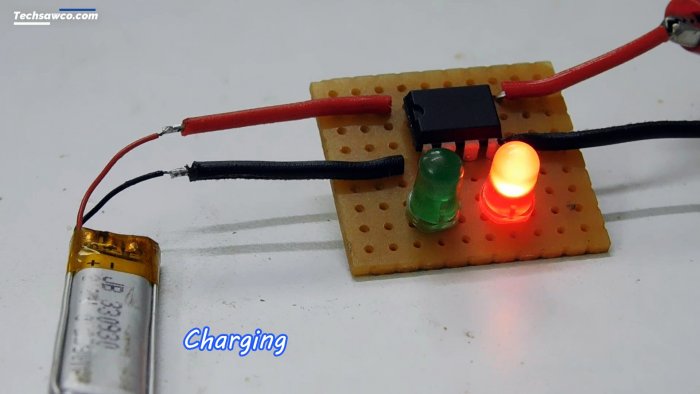

Подключаем индикатор между источником питания 5 В и батареей. Во время протекания зарядки красный светодиод мигает.
Как сделать простейший индикатор тока зарядки для Li-ion аккумулятора

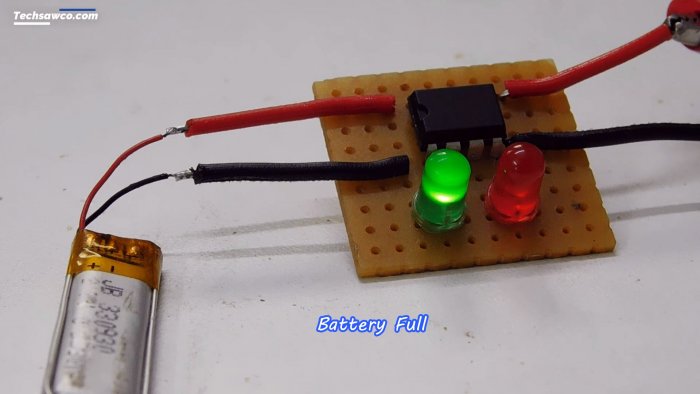

Как только зарядка завершилась, и через микросхему перестал течь ток, горит зеленый светодиод.
Как сделать простейший индикатор тока зарядки для Li-ion аккумулятора

Данный микросхемы используются обычно в универсальных зарядных устройствах, в простонародье называемых «Лягушка».

Смотрите видео



Посмотрите как можно сделать индикатор тока на без микросхем на транзисторах - https://sdelaysam-svoimirukami.ru/3837-indikator-nalichiya-toka.html
