Как использовать шуруповерт с неработающим аккумулятором

Купить новый или восстановить старый? - Таким обычно вопросом задаются мастера у которых аккумуляторная батарея (АКБ) шуруповерта вышла из строя или потеряла значительно емкость. Если скажут, что лучше его восстановить и пользоваться им будет гораздо удобнее, то мало кто поверит, а зря.
Вот отличная идея: как превратить шуруповерт в стационарный, и пользоваться им для сборки, скажем, на столе в мастерской.
Это будет в разы удобнее, так как он будет: всегда под рукой, всегда готов к работе, очень легкий, так как АКБ нет. Да, он потерял мобильность, но зато нашел новое применение. Так что это крайне полезная переделка.
Как можно попробовать восстановить аккумуляторы, читайте тут - https://sdelaysam-svoimirukami.ru/5219-mozhno-li-vosstanovit-akkumuljator-dlja-shurupoverta-ne-razbiraja-ego-moj-opyt.html

Понадобится


  • Для блока: трансформатор, конденсаторы, диодный мост. Или готовый блок - http://alii.pub/5leqau
  • Провод с оплеткой в двойной изоляции.
  • Гермовводы.
  • Кусок ПВХ трубы.
  • Двухкомпонентный клей на эпоксидной основе (холодная сварка).
  • Металлический корпус от бесперебойника или другой.

Изготовление источника питания и переделка шуруповерта

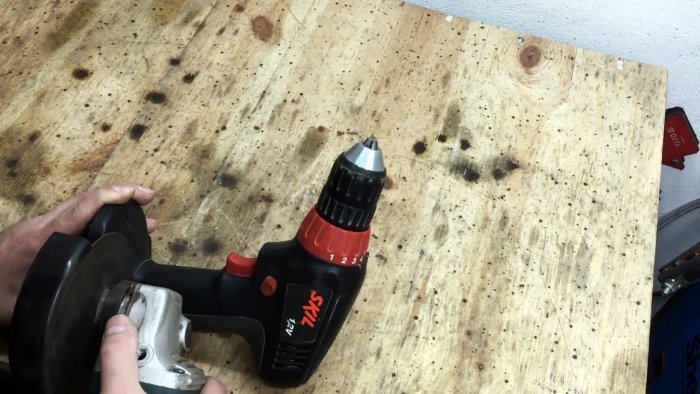

При помощи болгарки или ножовкой отпиливаем нижнее расширение под батарею у шуруповерта.
Как использовать шуруповерт с неработающим аккумулятором

Берем провод, зачищаем и лудим. Припаиваем его к шинам питания, куда раньше подключалась АКБ.
Как использовать шуруповерт с неработающим аккумулятором

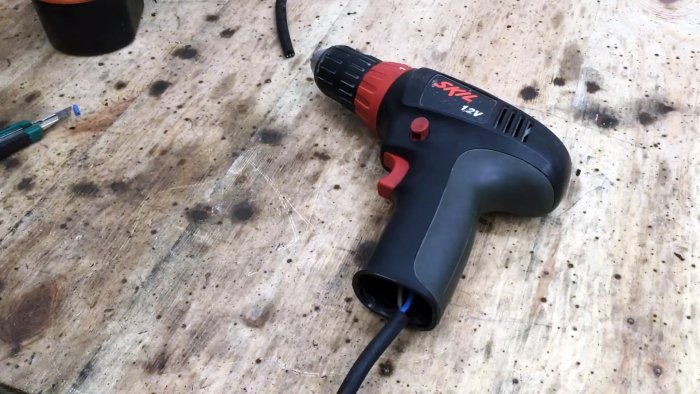

Закрываем крышку, фиксируем винтами.
Как использовать шуруповерт с неработающим аккумулятором

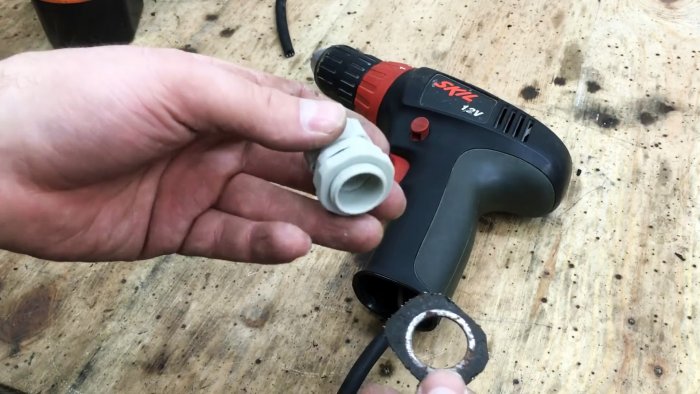

Теперь необходимо сделать крышку для батарейного отсека. Берем гермоввод и обрезок от диска болгарки, по диаметру все сошлось. Обламываем кусачками под отверстие в шуруповерте.
Как использовать шуруповерт с неработающим аккумулятором

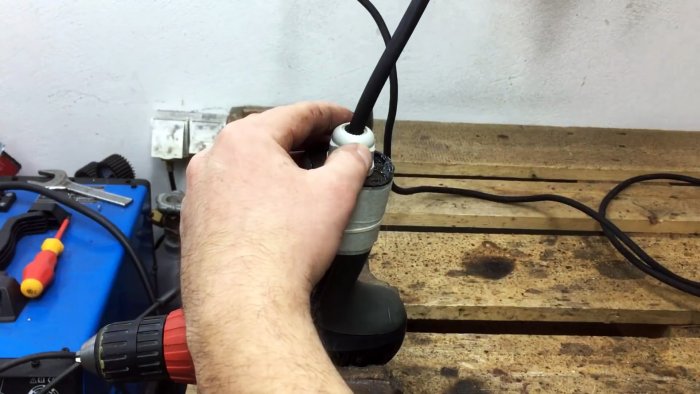

Ввинчиваем гермоввод в обрезок диска, продеваем провод сквозь все это дело.
Как использовать шуруповерт с неработающим аккумулятором

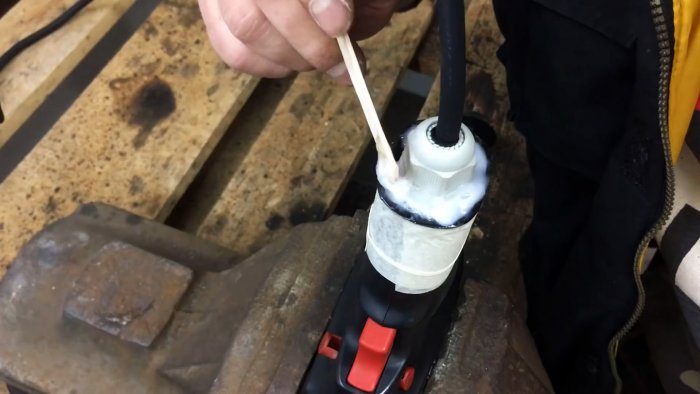

Смешиваем двухкомпонентный клей и замазываем им все свободное пространство сверху.
Как использовать шуруповерт с неработающим аккумулятором

Оставляем на 24 часа сохнуть и затвердевать.

Изготовление блока

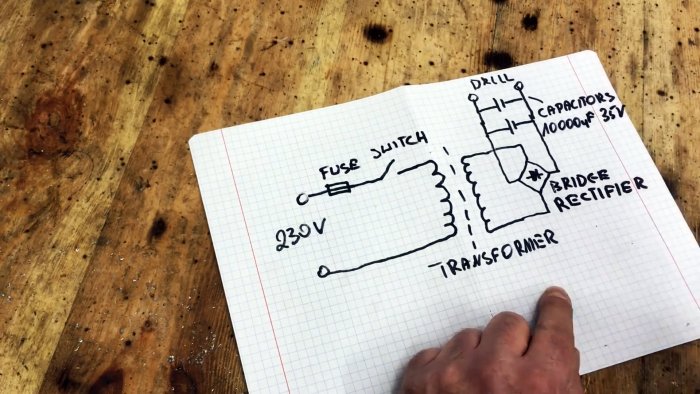

Блок будет собран по классической схеме из трансформатора и выпрямителя.
Как использовать шуруповерт с неработающим аккумулятором

(Если не хотите заморачиваться, то его всегда можно купить, готовый импульсный источник вполне подойдет - http://alii.pub/5leqau)

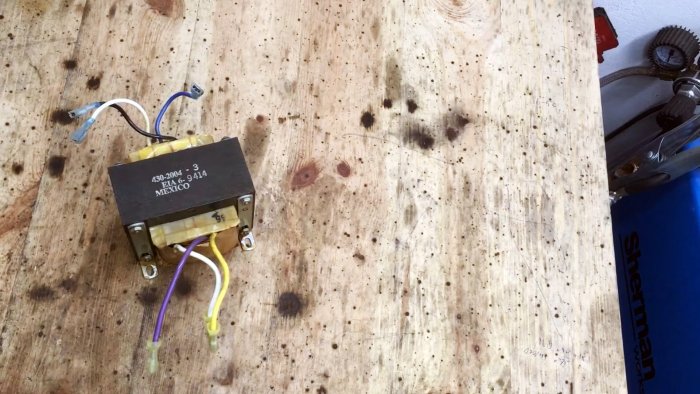

Берем трансформатор на 15 В, так как после выпрямления будет почти как раз 19 В. Собственно говоря, что и нужно для питания 19-ти вольтового шуруповерта.
Как использовать шуруповерт с неработающим аккумулятором

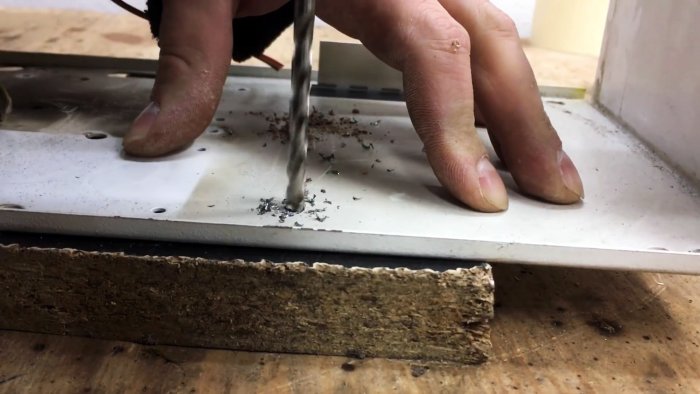

Берем металлический корпус от сгоревшего бесперебойника. Под крепления трансформатора сверлим отверстия.
Как использовать шуруповерт с неработающим аккумулятором

Прикручиваем трансформатор.

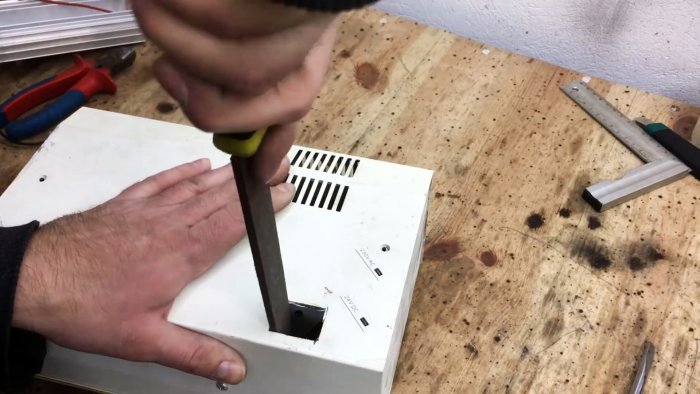

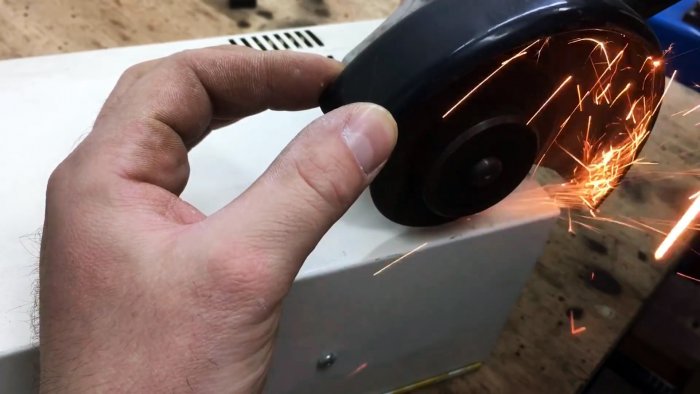

На передней панели выпиливаем отверстие под выключатель.
Как использовать шуруповерт с неработающим аккумулятором

Как использовать шуруповерт с неработающим аккумулятором

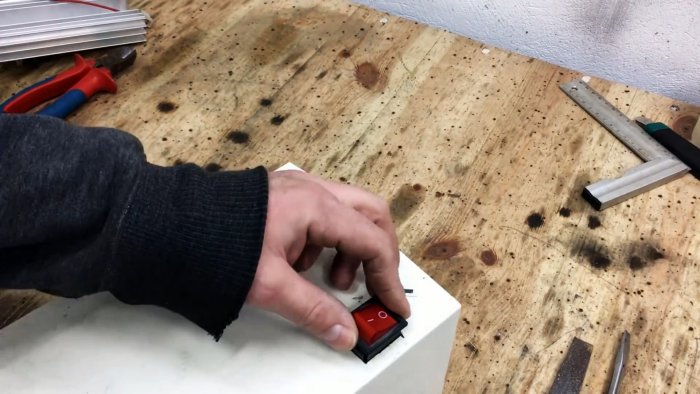

Устанавливаем его.
Как использовать шуруповерт с неработающим аккумулятором

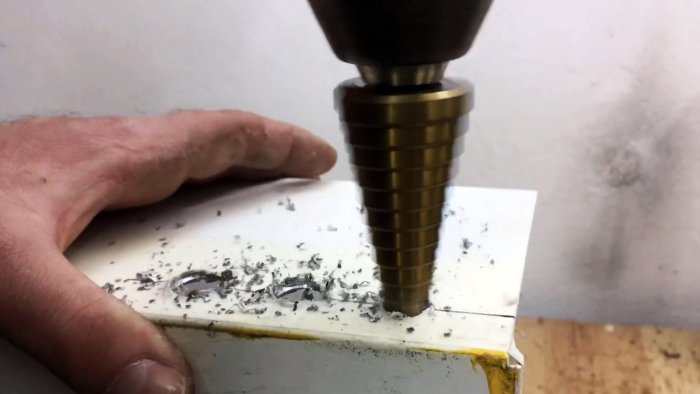

Снизу щитка сверлим отверстия под ввод и вывод проводов, а также держатель предохранителя.
Как использовать шуруповерт с неработающим аккумулятором

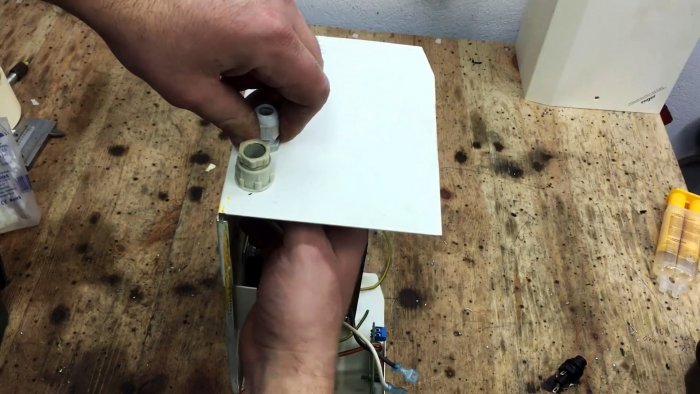

Устанавливаем все в отверстия гермовводы.
Как использовать шуруповерт с неработающим аккумулятором

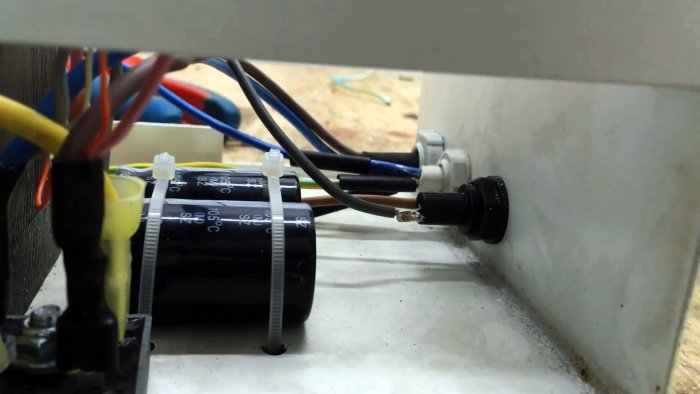

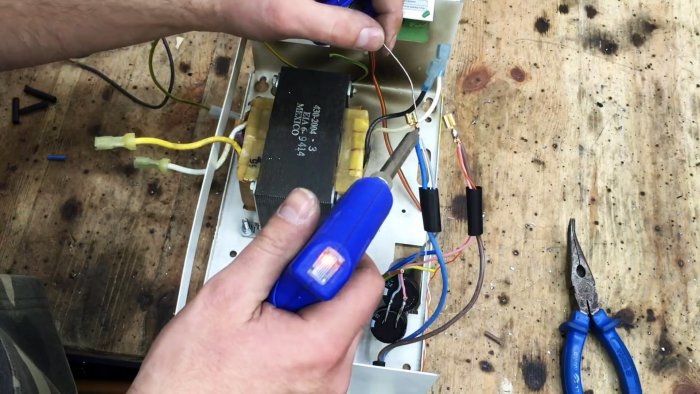

Собираем схему.
Как использовать шуруповерт с неработающим аккумулятором

Все должно крепиться надежно. Все провода и вывода должны быть обязательно заизолированы.
Как использовать шуруповерт с неработающим аккумулятором

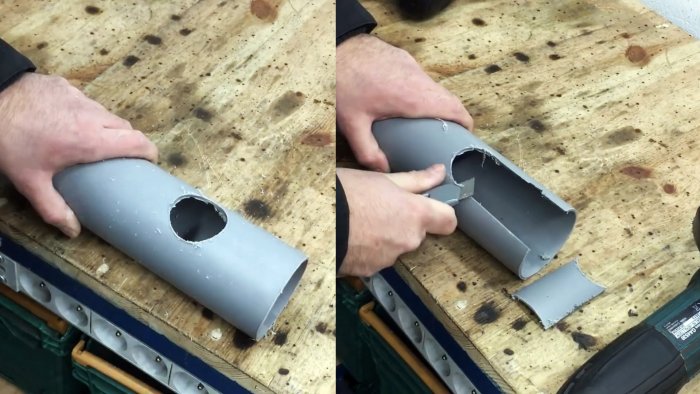

Держатель для шуруповерта делаем из ПВХ трубы: сверлим отверстие коронкой, подрезаем канцелярским ножом.
Как использовать шуруповерт с неработающим аккумулятором

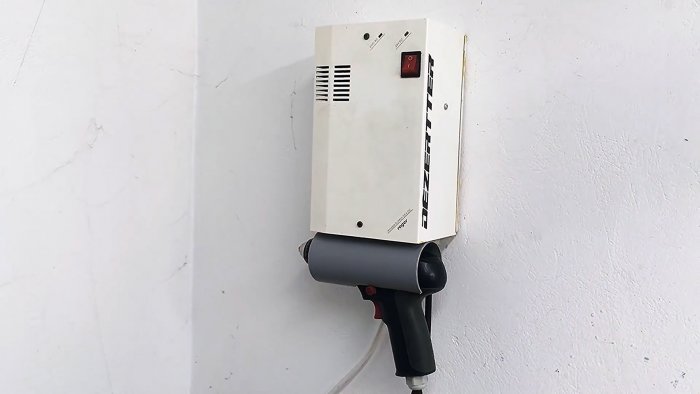

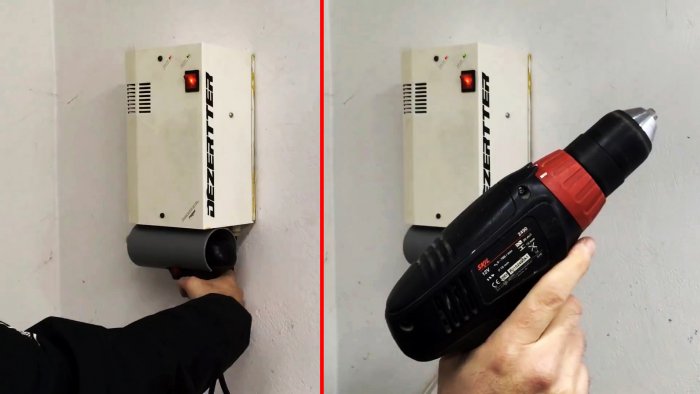

Рабочая станция готова.
Как использовать шуруповерт с неработающим аккумулятором

То что шуруповерт всегда под рукой это очень удобно. А то что он еще и легкий, так это в обще очень здорово.
Как использовать шуруповерт с неработающим аккумулятором

Рука больше не устает, мощности блока хватает с запасом.

Смотрите видео



Если все же хотите восстановить батарею, посмотрите как просто переделать ее с «никеля» на «литий» - https://sdelaysam-svoimirukami.ru/4030-zamena-akkumulyatorov-shurupoverta.html
Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
4 минус один =
Комментарии (3)
  1. Петр
    #1 Петр Гости 2 марта 2021 11:08
    0
    Парень, видать, не в курсе про токопотребление шуруповерта, и как оно связано с его крутящим моментом. В результате - бесполезный чемодан на стенке и привязка кабелем к нему.
    Раз в 20 емкость должна быть. Или мощность упадет. Кабель к регулятору должен быть квадрата 4 как минмиум, иначе просадка и снижение момента.
    К самим контактам в ручке шуруповерта надо припаять конденсатор 4700 мкф, иначе от выбросов на длинном кабеле сдохнет кнопка.
    1. Велл
      #2 Велл Гости 2 марта 2021 17:58
      1
      Ну да! че городишь. Пусковой ток "шурика" 100 Ампер что ли? все работает, если мощность блока 100 Вт. Если были бы нужны такие пусковые мощности, то и двигатель бы там стоял соответствующий. А там еще редуктор есть. Там сила не из за тока.
      От блока ноута отлично работает, сам проверял.
  2. Сергей K
    #3 Сергей K Посетители 2 марта 2021 22:29
    3
    У меня есть старый немецкий шурик, купленный еще в прошлом веке, я им даже бетон в гараже сверлил успешно, но ничто не вечно под луной, батарею к нему не купить, решил перевести на 220В. Трансформатор на 12 вольт, штатно должен отдавать 6А, но его реально не хватает! Напряжение проседает и не то что крутить шурупы, даже сверлить проблематично! А по габаритам примерно такой же трансформатор как в статье... Т.е. реально надо как минимум в 2-3 раза больше мощность. От аккумулятора работает прекрасно. Хотел уже прикрутить 250 Вт-ный, но плюнул и купил самый дешевый сетевой шуруповерт, цены сейчас на технику гораздо ниже цен на трансформаторы ;)
