3 идеи для пайки

Обычный паяльник хорош для пайки мелочей, но когда работать им нужно много и долго, то в этом случае требуется устройство совершенно другого уровня. Если покупать паяльную станцию не планируется, тогда можно решить проблему бюджетно. Разберем 3 идеи изготовления усовершенствованных паяльников, которые сделают пайку более быстрой и комфортной.

Паяльник с автоподачей припоя

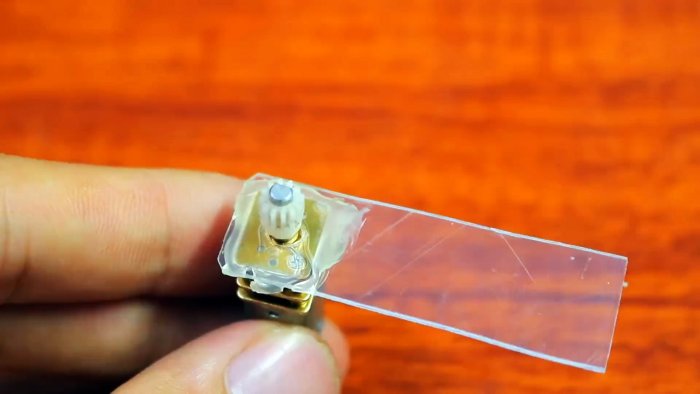

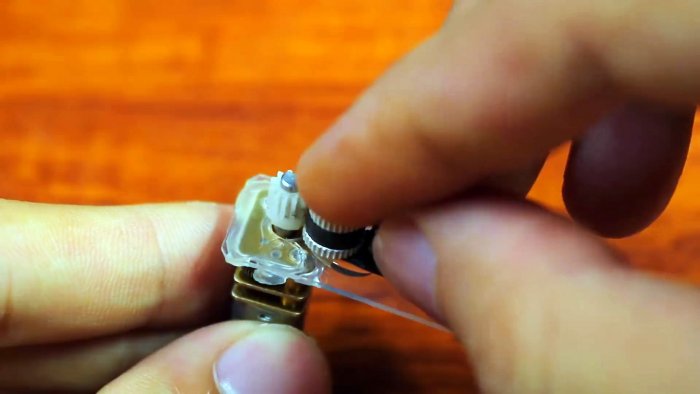

Для этой самоделки нужно вклеить термоклеем в просверленный кусок листового пластика или оргстекла микро мотор-редуктор - http://ali.pub/5iwowg На его вал устанавливается шестерня.
3 идеи для пайки

Далее из разобранной газовой зажигалки снимается кресало вместе с креплением. Оно приклеивается на пластину с минимальным зазором к шестерне.
3 идеи для пайки

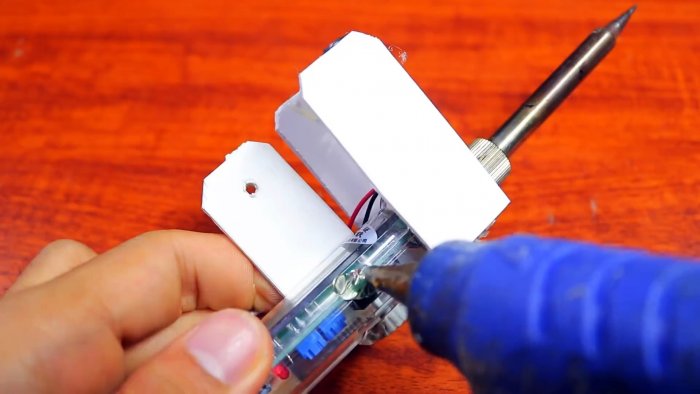

На паяльник приклеивается небольшая пластинка с накладкой. К ней клеится мотор-редуктор. Для укрепления конструкции потребуется вторая пластина с другой стороны.
Ближе к ручке паяльника приклеиваются 2 проушины для катушки припоя. Та устанавливается с помощью втулки со шприца.
3 идеи для пайки

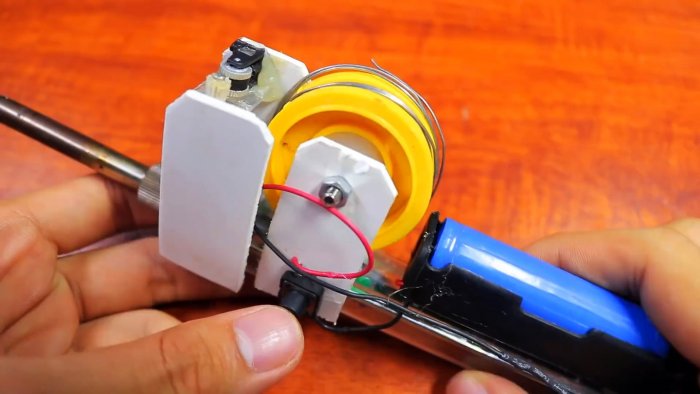

К мотору припаиваются провода, нажимная кнопка и аккумулятор. Батарея приклеивается к ручке.
3 идеи для пайки

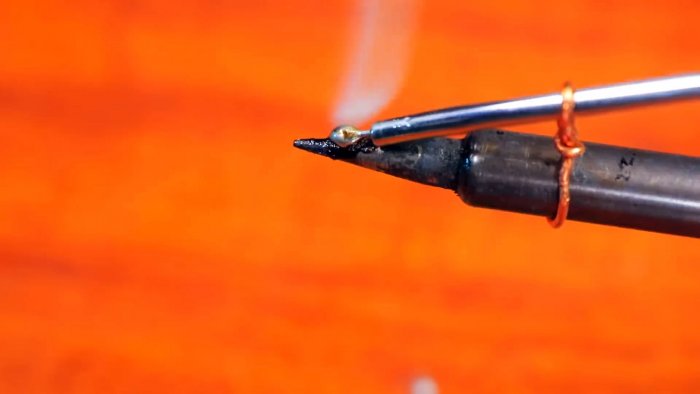

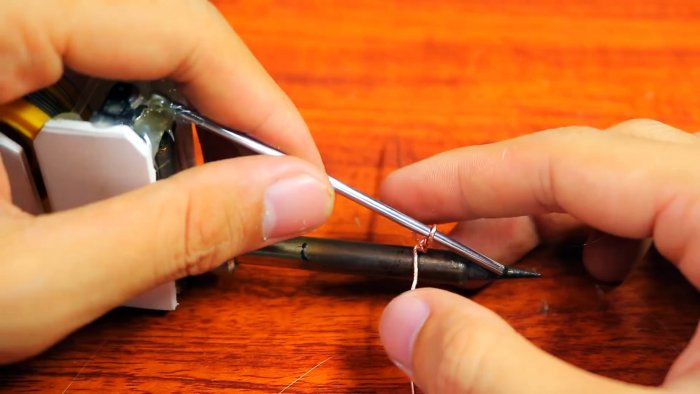

Чтобы направить подачу припоя, нужно приклеить на термоклей металлическую трубочку. Ее можно снять с телескопической антенны радиоприемника. Со стороны жала ее требуется подвязать к паяльнику проволокой.
3 идеи для пайки

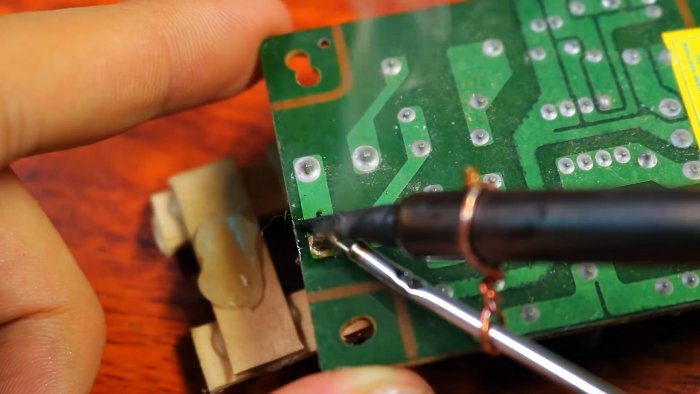

Припой с катушки пропускается между шестерней мотор-редуктора и кресалом, затем выводится в трубку. Теперь при нажатии кнопки он сможет подаваться на жало и сразу же плавиться.
3 идеи для пайки

3 идеи для пайки

Паяльный фен с обычного паяльника

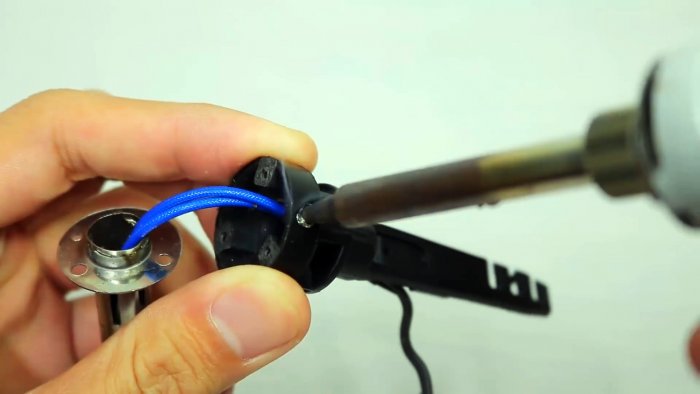

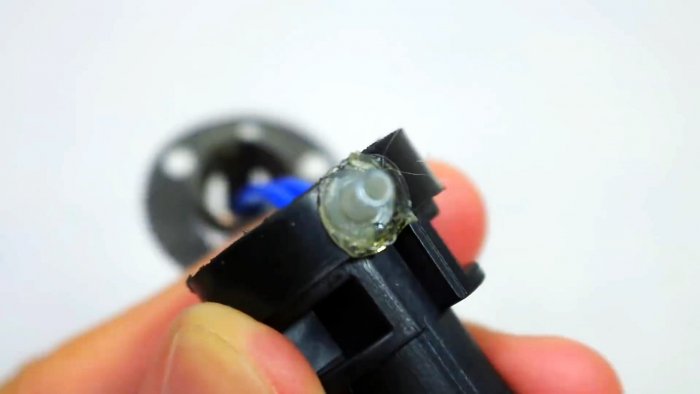

От паяльника нужно отсоединить ручку и подрезать выпирающий пластик, чтобы она более плотно стыковалась с его корпусом. Сбоку в ней проделывается отверстие, и в него вклеивается носик от шприца.
3 идеи для пайки

3 идеи для пайки

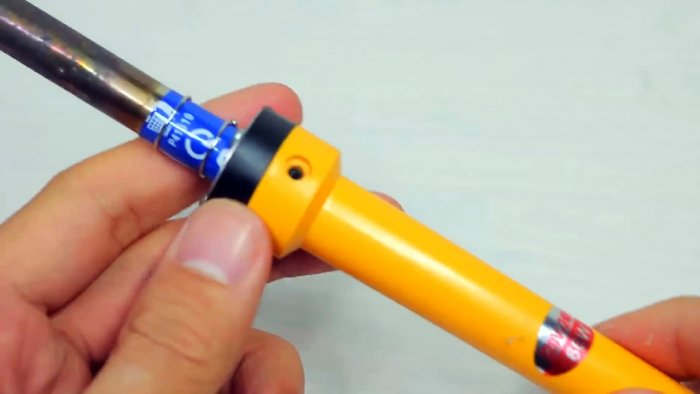

Вентиляционные отверстия на паяльнике нужно замотать фольгой или листовым алюминием из банки от газировки. Затем паяльник собирается обратно.
3 идеи для пайки

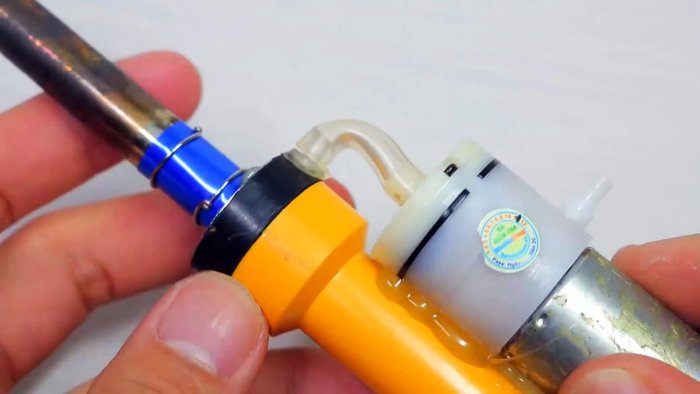

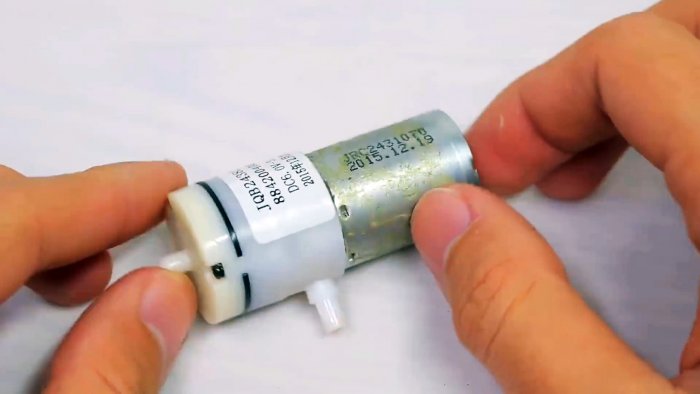

К вклеенному носику от шприца подсоединяется компрессор - http://ali.pub/5iwpmw
3 идеи для пайки

3 идеи для пайки

Его можно купить на Алиэкспресс или просто взять обычный для аквариумов. Первый лучше, так как его можно запитать от кроны и приклеить прямо к ручке паяльника.

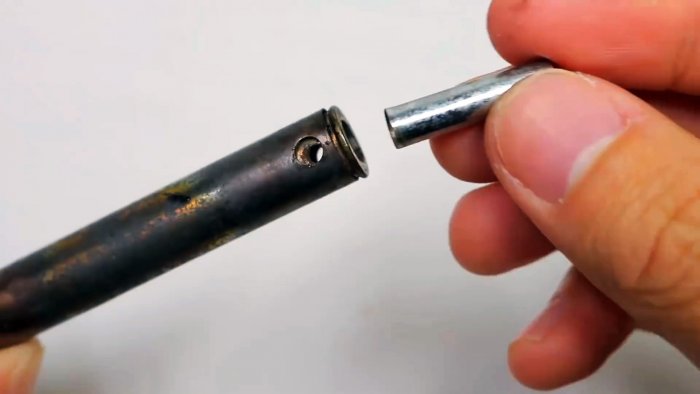

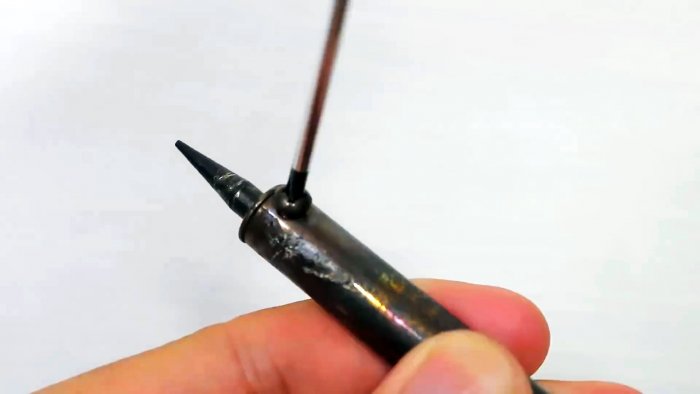

Вместо жала в паяльнике зажимается тонкая металлическая трубочка.
3 идеи для пайки

3 идеи для пайки

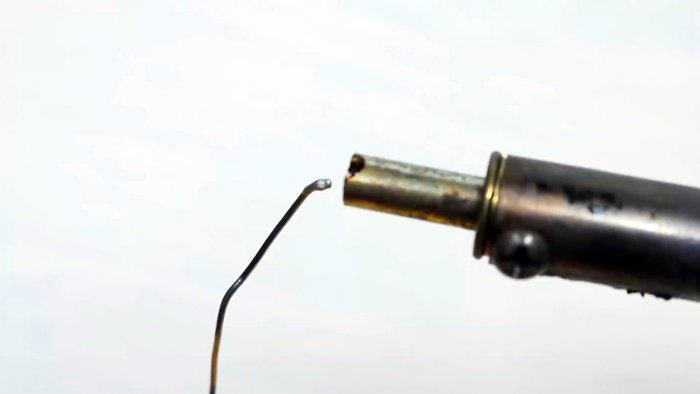

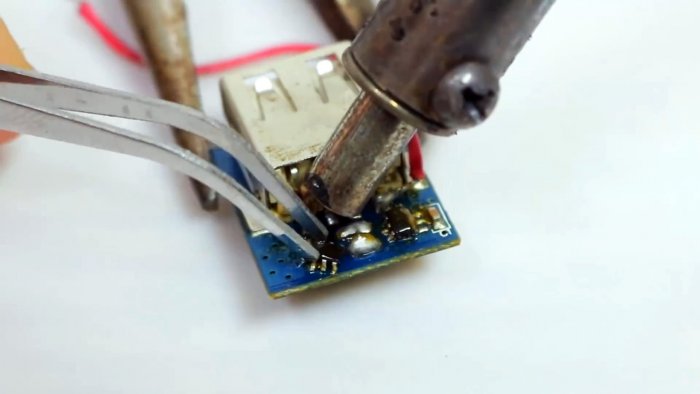

В результате при включении его и компрессора, с нее будет выходить горячий воздух. Температуры потока достаточно, чтобы расплавить припой. Таким феном очень удобно паять и выпаивать элементы с большим количеством ножек.
3 идеи для пайки

3 идеи для пайки

Паяльная горелка из зажигалки


3 идеи для пайки

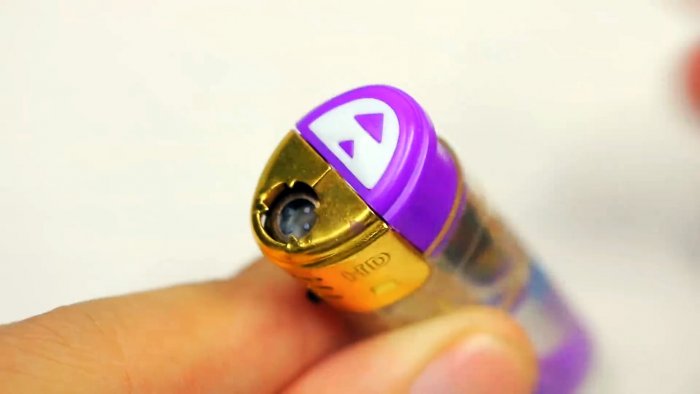

Необходимо разобрать газовую турбо зажигалку и спилить пластик, в котором располагается пьезоэлемент.
3 идеи для пайки

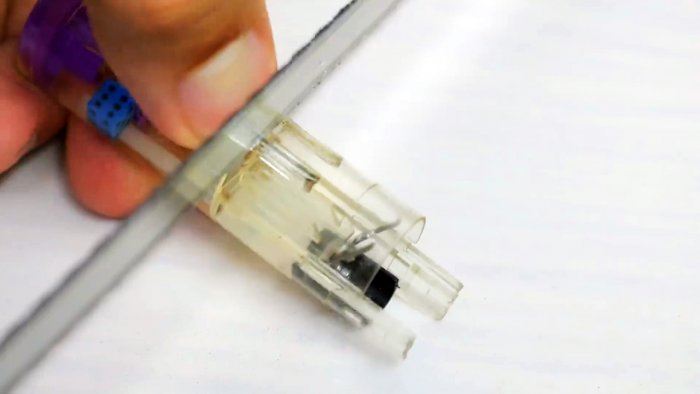

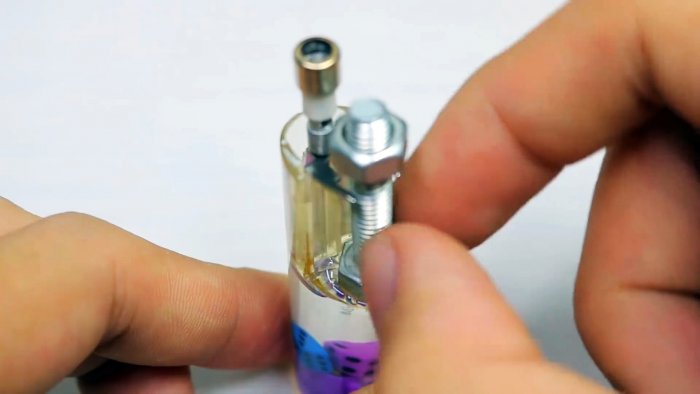

Затем его горелка возвращается обратно, а к корпусу приклеивается болт с гайкой.
3 идеи для пайки

Под нее поджимается штатная пластинка регулировки подачу газа из сопла зажигалки.

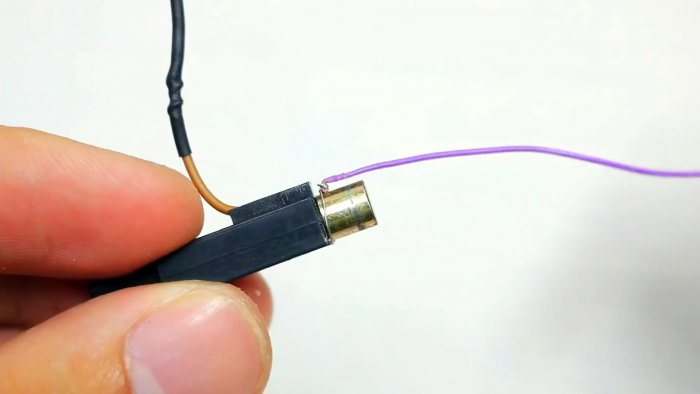

К снятому пьезоэлементу нужно примотать провода. Места соединения изолируются термоусадкой.
3 идеи для пайки

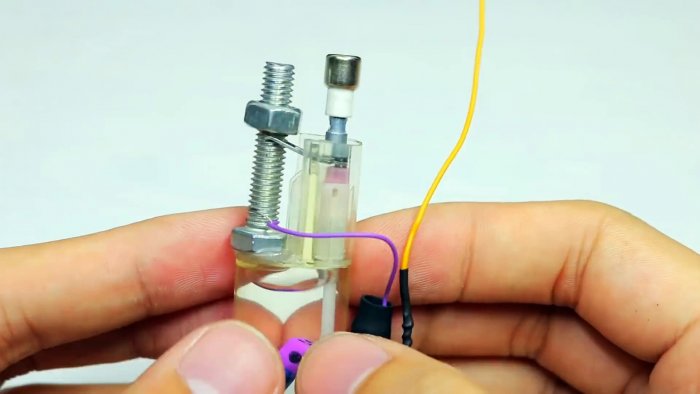

Один из проводов прикручивается к болту, второй подводится к горелке.
3 идеи для пайки

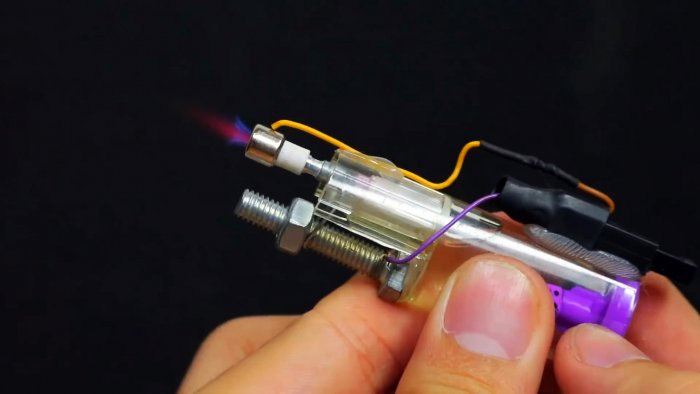

Вкручиванием гайки можно открыть подачу газа. Затем после нажатия пьезоэлемента горелка загорится.
3 идеи для пайки

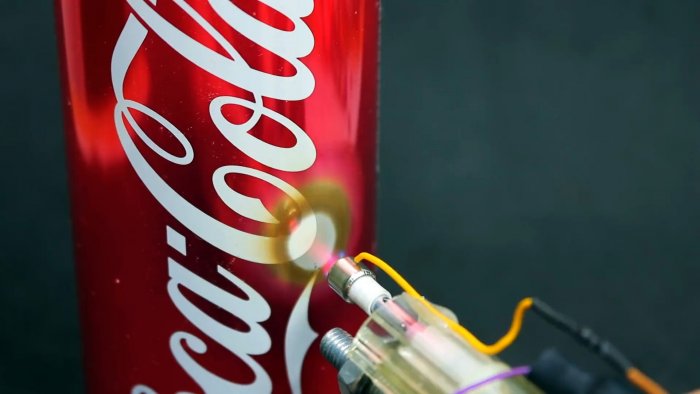

Мощность ее горения можно регулировать, поджимая или отпуская гайку. Этого факела достаточно, чтобы паять луженые провода, или выпаивать элементы со схем.
3 идеи для пайки

3 идеи для пайки
