Как сделать термовоздушную станцию из старого паяльника

Для пайки SMD компонентов на платах удобней всего использовать термофен. При наличии старого паяльника его можно сделать своими руками, немного модернизировав имеющуюся конструкцию. Обычно это делают весьма грубо, цепляя мини компрессор прямо на ручку паяльника, однако есть и более практичное решение.

Материалы:

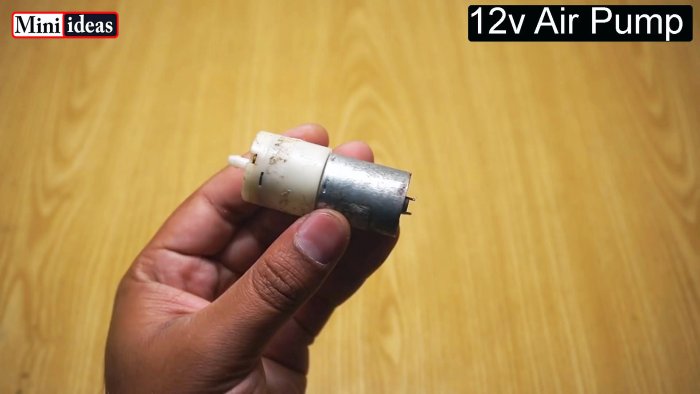

  • мини компрессор (воздушная помпа) - http://alii.pub/5ldbee
    Как сделать термовоздушную станцию из старого паяльника

  • медная трубка от кондиционера;
  • телескопическая антенна;
  • ПВХ шланг;
  • термоусадка;

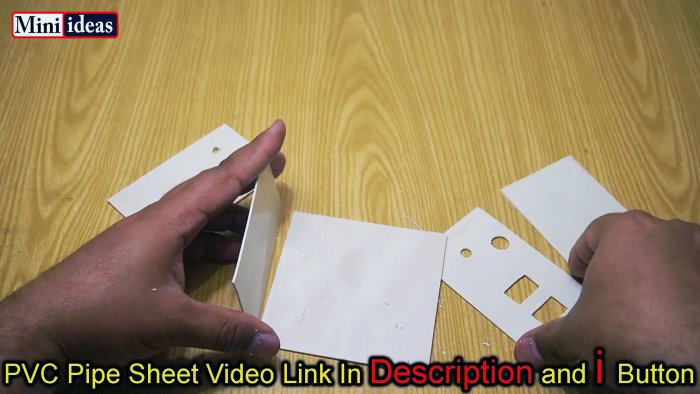

  • листовой пластик;

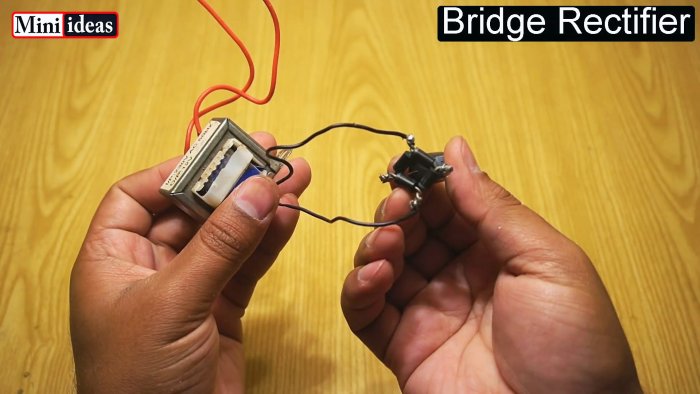

  • блок питания;
    Как сделать термовоздушную станцию из старого паяльника

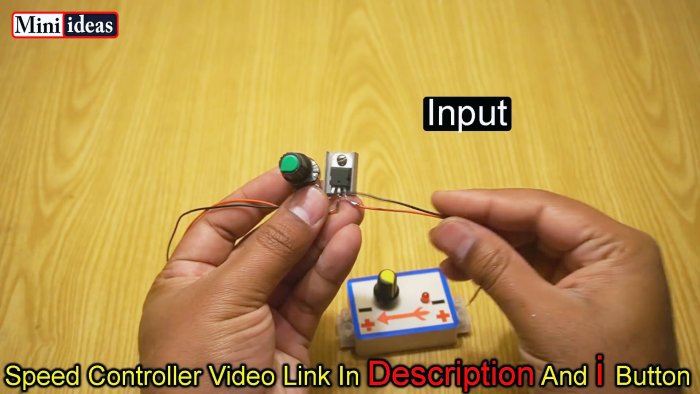

  • регулятор оборотов двигателя на транзисторе;
    Как сделать термовоздушную станцию из старого паяльника

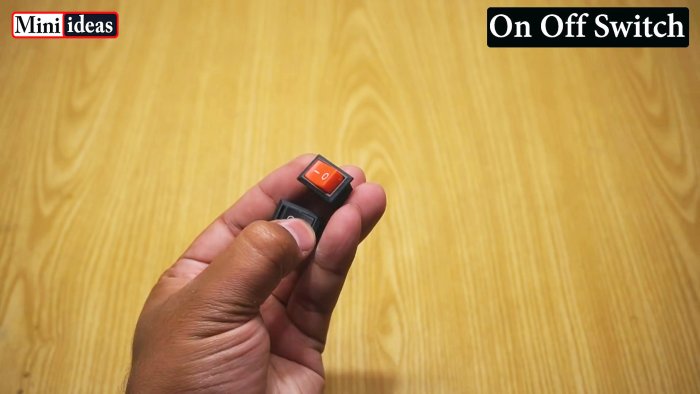

  • выключатели – 2 шт.
    Как сделать термовоздушную станцию из старого паяльника


Процесс изготовления термофена для пайки

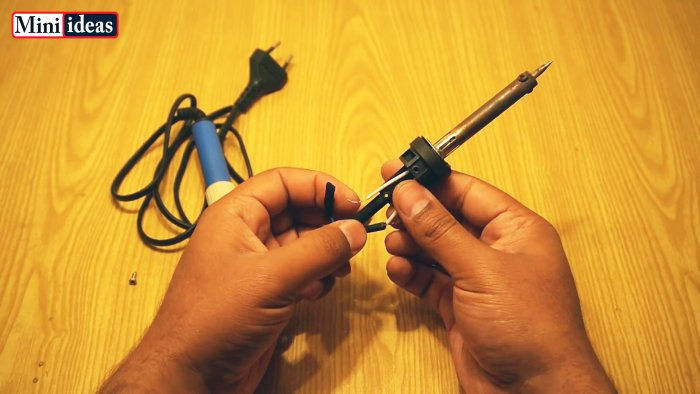

Необходимо разобрать паяльник, и отсоединить провод питания.
Как сделать термовоздушную станцию из старого паяльника

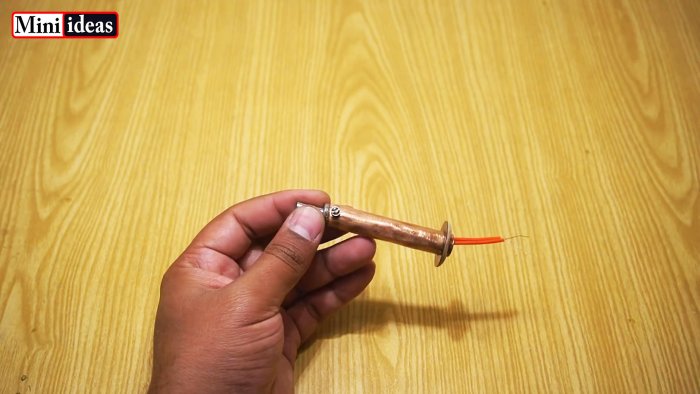

На его нагревательную спираль надевается медная трубка с приклеенной с торца центрирующей шайбой, вырезанной из любого доступного термостойкого материала. Она послужит новым кожухом, направляющим воздух, и заменит штатный корпус. В ней нужно будет просверлить отверстие напротив крепления жала.
Вместо штатного жала устанавливается тонкая трубка, спиленная из телескопической антенны. Затем к спирали подсоединяется провод питания со снятой вилкой. Его нужно пропустить в ручку, и затем приклеить шайбу на медной трубке к самому фартуку.
Как сделать термовоздушную станцию из старого паяльника

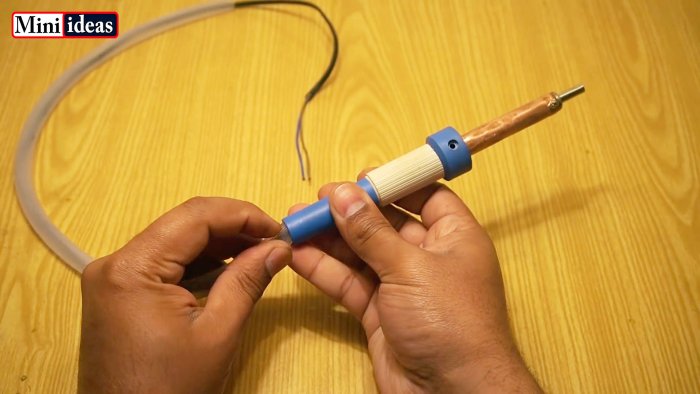

Провод питания без вилки пропускается через ПВХ или силиконовую трубку. Ее край нужно плотно вставить в ручку паяльника и подклеить.
Как сделать термовоздушную станцию из старого паяльника

Далее потребуется подобрать корпус для размещения вспомогательного оборудования или склеить его из листового пластика.
Как сделать термовоздушную станцию из старого паяльника

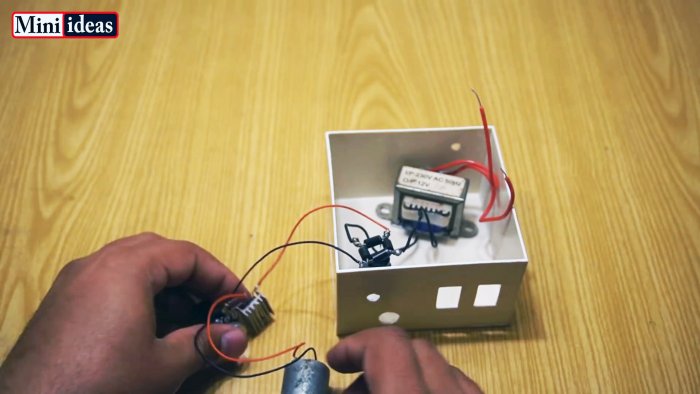

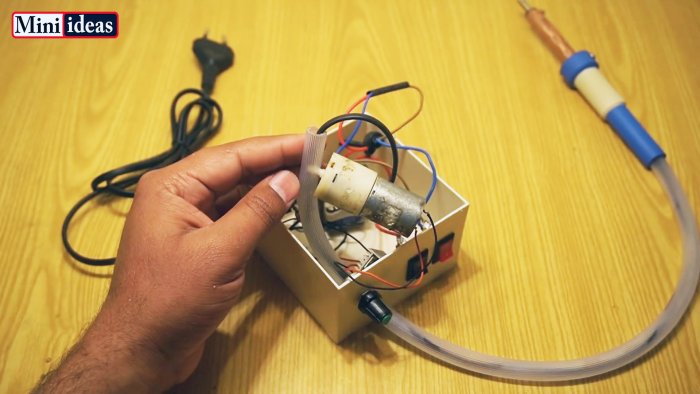

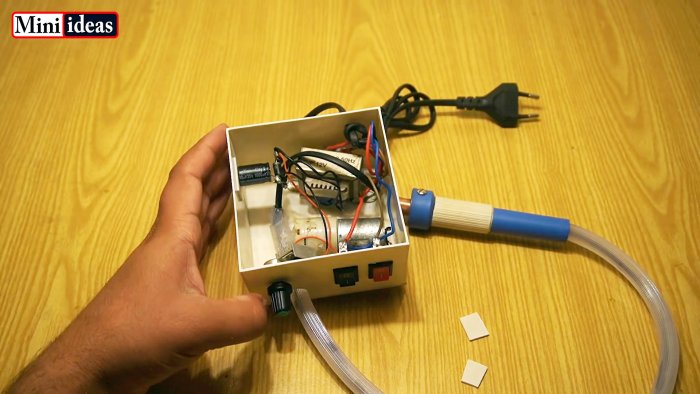

В него помещается компрессор, блок питания и регулятор оборотов, чтобы менять интенсивность выдува воздуха.
Как сделать термовоздушную станцию из старого паяльника

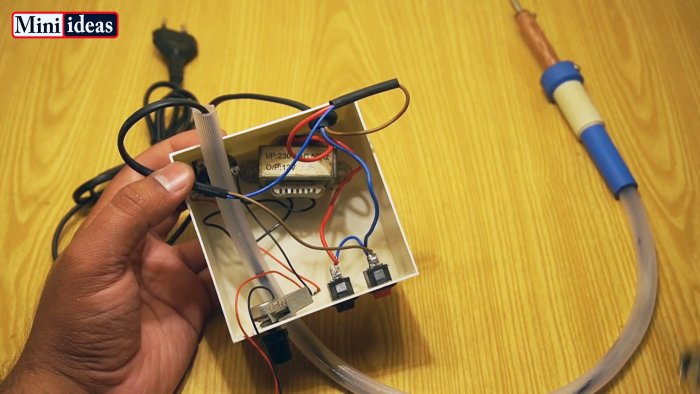

Провода на спираль и трансформатор нужно запитать от одного кабеля с вилкой. На них обязательно устанавливаются отдельные выключатели.
Как сделать термовоздушную станцию из старого паяльника

Сам компрессор требуется стыковать со шлангом, просверлив в нем боковое отверстие, а главное заглушив термоклеем.
Как сделать термовоздушную станцию из старого паяльника

Как сделать термовоздушную станцию из старого паяльника

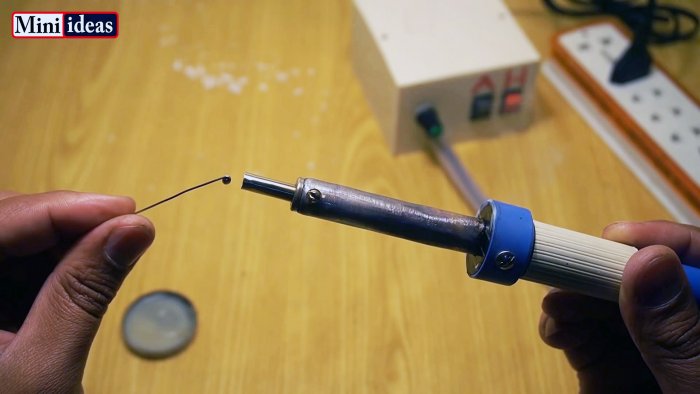

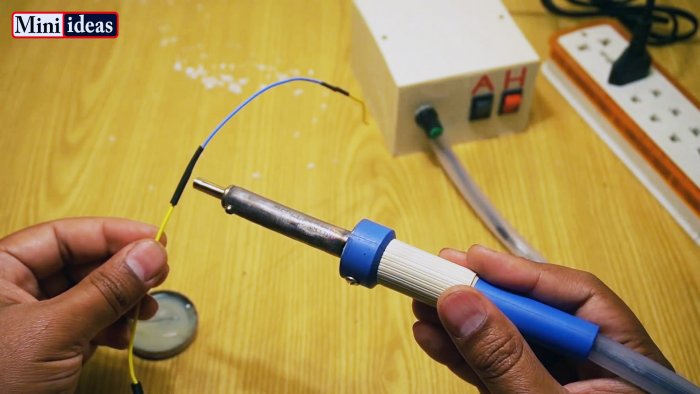

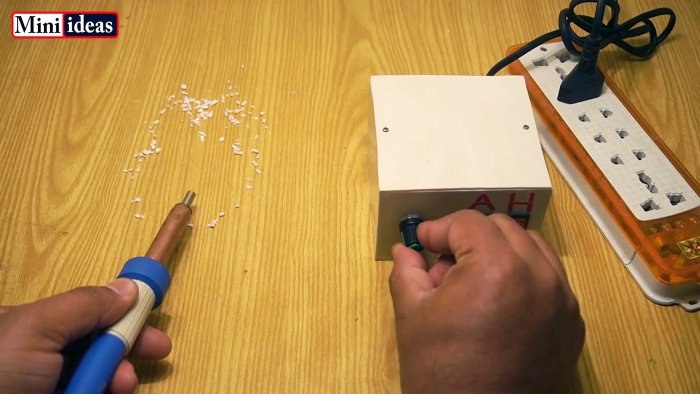

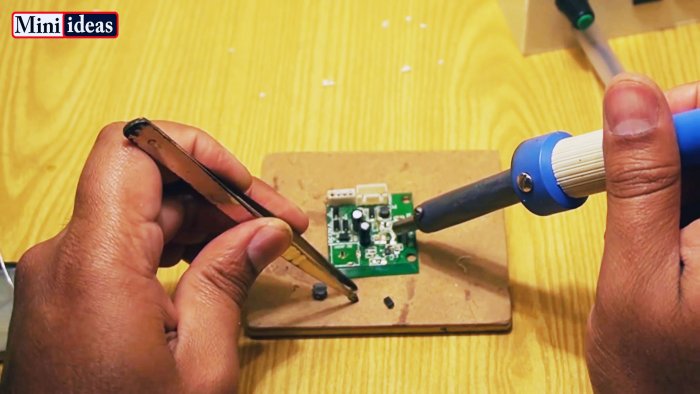

После сбора компонентов нужно закрыть корпус крышкой. Таким образом, термофен будет иметь 2 выключателя, отдельно на нагрев и компрессор. Регулятором оборотов можно менять силу потока воздуха, настраивая устройство под те или иные условия пайки.
Как сделать термовоздушную станцию из старого паяльника

Как сделать термовоздушную станцию из старого паяльника

Как сделать термовоздушную станцию из старого паяльника

Как сделать термовоздушную станцию из старого паяльника

Смотрите видео
