» » » Простая паяльная станция
У современных импортных паяльников зачастую выявляется проблема перегрева. А у отечественных иногда наблюдается недогрев, также он наблюдается при посадке напряжения. В этой статье я расскажу как решить эти проблемы и кроме того сделать пайку более комфортной. С помощью паяльной станции вы сможете работать с большой посадкой напряжения, быстро нагревать паяльник и устанавливать любую нужную вам температуру. Итак, преступим. Я долго искал в интернете самую простую схему станции. Все в итоге они оказались сложновато в исполнении. Дело кончилось тем, что я придумал свою.

Схема паяльной станции:

Простая паяльная станция


Нам понадобится:
1. Димер. (подойдёт любой). Также его называют светорегулятором.
2. Диодный мост.
3. Корпус. (деревянная или пластиковая коробка). Лучше всего купить в электрике готовый корпус.
4. Розетка.
5. Вилка с проводом.

Начнем с димера. Так как корпус димера очень большой я рекомендую разобрать его, оставив лишь саму схему. Ручку можно заменить, как в моём случае, можно оставить родную.

Простая паяльная станция

Простая паяльная станция

Простая паяльная станция

Простая паяльная станция


В качестве корпуса я решил взять коробку из-под советского выключателя. Так как крышки не оказалась я сделал свою, из фанеры.

Простая паяльная станция


Теперь вам нужно собрать все по схеме. Установить розетку, вилку.

Простая паяльная станция

Простая паяльная станция

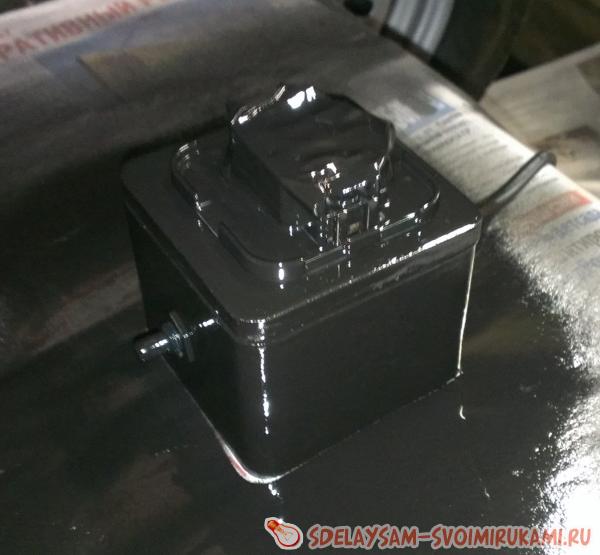

Для красоты я рекомендую покрасить изделие.

Простая паяльная станция

Простая паяльная станция


Вот конечный результат.

Простая паяльная станция


ЖЕЛАЮ УСПЕХА!!!
