Главная » Электроника » Как сделать паяльный фен из обычного паяльника
При пайке миниатюрных и сложных микросхем трудно обойтись без термофена. Он не подразумевает непосредственный контакт с припоем, как обычный паяльник, а расплавляет его дистанционно, обдувая горячим воздухом. Им можно легко и быстро паять в труднодоступных для жала местах. При отсутствии данного инструмента его можно сделать своими руками из обычного электропаяльника.
Как сделать паяльный фен из обычного паяльника

Материалы:


  • электропаяльник;
  • микрокомпрессор - http://ali.pub/4o5v61
    Как сделать паяльный фен из обычного паяльника

  • разъем под крону;
  • крона;
  • тонкий шланг (можно от медицинской капельной системы);
  • металлическая трубка.

Процесс изготовления термофена

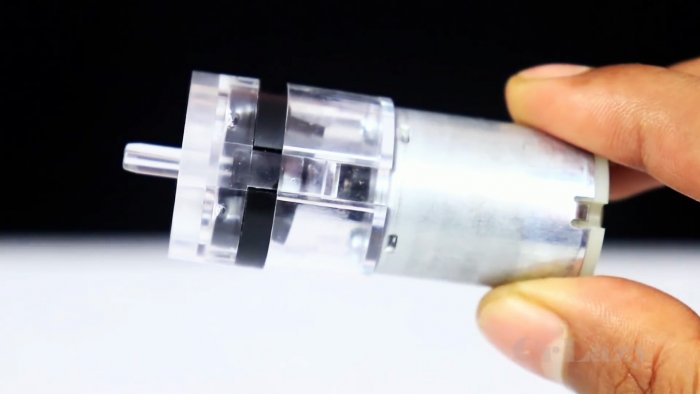

В качестве нагнетателя воздуха для самодельного термофена можно использовать дешевый китайский микро компрессор. Он работает от кроны. Чтобы подключить компрессор к батарейке, к его контактам припаивается разъем под крону.
Как сделать паяльный фен из обычного паяльника

После пайки разъем приклеивается термоклеем к моторчику сзади. Сама крона будет удерживаться на разъеме без дополнительной фиксации.
Как сделать паяльный фен из обычного паяльника

Затем дорабатывается электропаяльник.
Как сделать паяльный фен из обычного паяльника

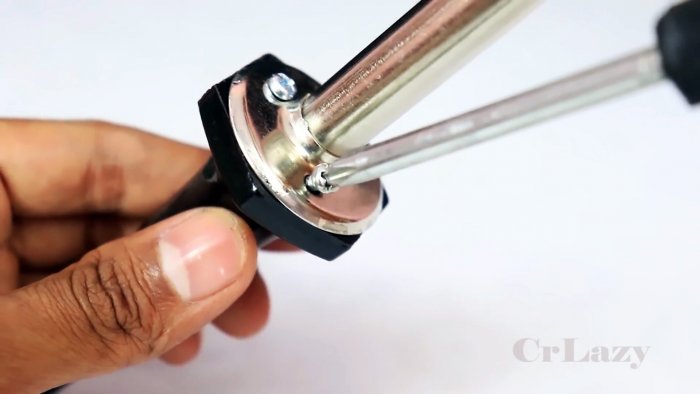

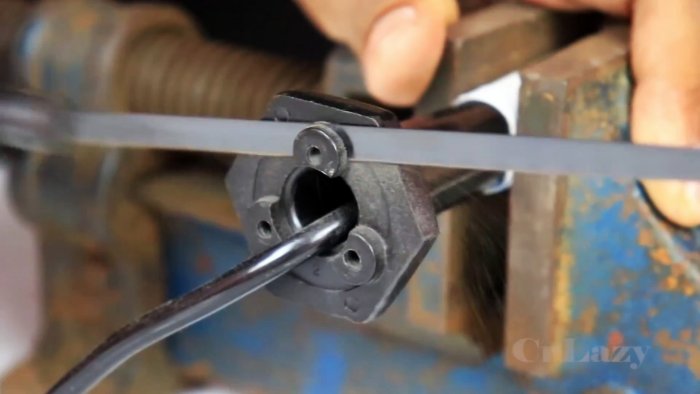

На стыке его нагревательной трубки и рукоятки имеется зазор, который нужно убрать. Для этого рукоятка откручивается, и на ней спиливаются выступы. Это позволит трубке прилегать к ней плотно.
Как сделать паяльный фен из обычного паяльника

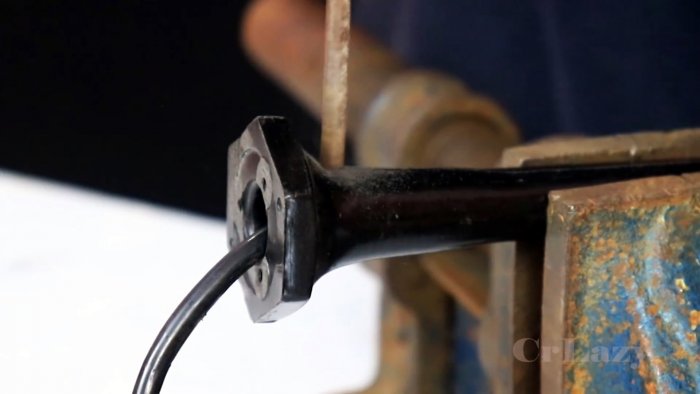

Также сбоку рукоятки сверлится отверстие под диаметр имеющегося тонкого шланга. После этого паяльник собирается обратно.
Как сделать паяльный фен из обычного паяльника

Как сделать паяльный фен из обычного паяльника

Далее нужно вклеить в отверстие на рукоятке небольшой отрезок шланга.
Как сделать паяльный фен из обычного паяльника

Как сделать паяльный фен из обычного паяльника

Затем к рукояти приклеивается компрессор на термоклей, и к нему подключается шланг. Сразу же для обеспечения герметичности клеем закрывается тыльная часть паяльника, куда входит провод.
Как сделать паяльный фен из обычного паяльника

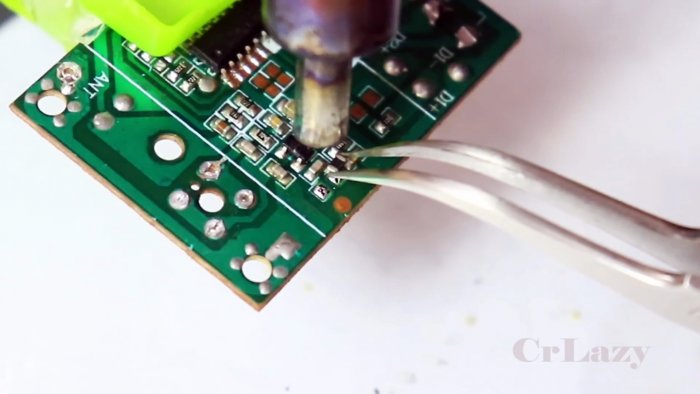

Жало паяльника снимается и вместо него устанавливается тонкая металлическая трубка одинакового с ним диаметра. Теперь при включении нагрева паяльника и подключении кроны к компрессору, из трубки будет выходить горячий воздух. Скорости его потока и температуры достаточно для плавки припоя.
Как сделать паяльный фен из обычного паяльника

Как сделать паяльный фен из обычного паяльника

В дальнейшем при необходимости использования самоделки как обычного паяльника вместо трубки можно обратно устанавливать жало. В этом случае компрессор уже не включается. Производительности самодельного термофена достаточно для решения всех задач рядового пользователя. Учитывая себестоимость изготовления, прибор может быть рекомендован при выполнении самостоятельного ремонта электроники и бытовой техники с целью исключения затрат на специализированный более дорогой инструмент.
Как сделать паяльный фен из обычного паяльника

Как сделать паяльный фен из обычного паяльника

Как сделать паяльный фен из обычного паяльника

Как сделать паяльный фен из обычного паяльника

Смотрите видео
