Главная » Мастерская » Как сделать сварочную струбцину под любой угол сварки
Чтобы быстро и ровно сваривать трубы, прутки и прочий металлопрокат под углом, очень удобно использовать специальную струбцину. Она держит детали крепче магнитов, к тому же способна регулироваться под разные углы стыковки. Это действительно полезное приспособление для сварщика, которое не сложно сделать самостоятельно.
Как сделать сварочную струбцину под любой угол сварки

Основные материалы:


  • труба 100 мм;
  • уголок 50х50 мм;
  • полоса 50 мм;
  • шпильки М16 – 2 шт.;
  • болты М10, М16;
  • обычные и удлиненные гайки, шайбы М10, М16, М20.

Процесс изготовления струбцины для сварки


От трубы нужно отрезать заготовку длиной 7-10 см. По центру, на половину окружности в ней делается вырез шириной 16 мм.
В заготовке из трубы делается вырез

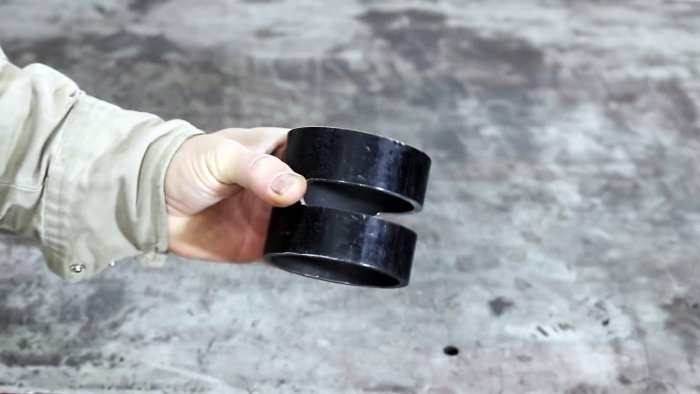

Заготовка с вырезом

Далее нужно подготовить 2 отрезка уголка по длине трубы. В центр одного из них вваривается болт М16 с проточенной головкой.
В центр уголка вваривается болт

Уголок с болтом вставляется в прорезь в трубе. Изнутри на него надевается гайка М20 и накручивается М16.
Уголок с болтом вставляется в прорезь в трубе и фиксируется гайками

Нужно сместить уголок в край паза и зажать. Затем к нему впритык подставляется второй, и приваривается к трубе.
Второй уголок приваривается к трубе

К уголкам под прямым углом привариваются по отрезку полосы длиной по 15 см. Важно, чтобы металл при сварке не повело, и угол был соблюден.
К уголкам под прямым углом привариваются по отрезку полосы

На следующем этапе изготавливается 2 упора для зажима струбцины. Для этого из трубки 3/4 дюйма вырезаются 2 кольца.
из трубки дюйма вырезаются 2 кольца

По бокам к ним привариваются шайбы. С одной стороны нужно подварить по мелкой шайбе, чтобы сквозь нее не проходила головка болта М10.
По бокам к отрезкам привариваются шайбы

Для изготовления зажима нужно подготовить 2 шпильки М16. С одного края к ним приваривается оголовок, в качестве него можно использовать гайки М20.

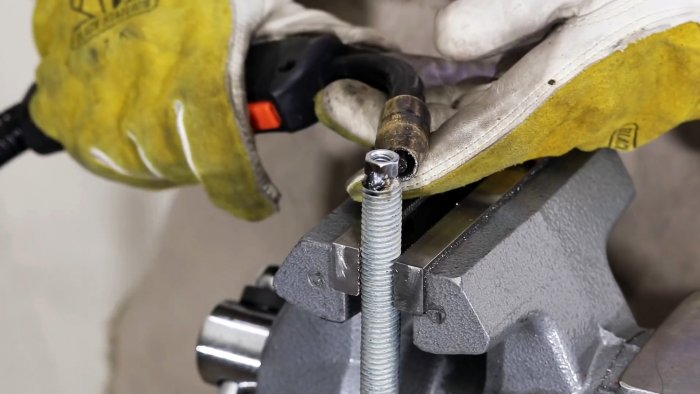

К торцу шпильки приваривается гайка

Со второго на торец привариваются гайки М10. Последние протачиваются, чтобы накрутить на шпильки удлиненные гайки М16.

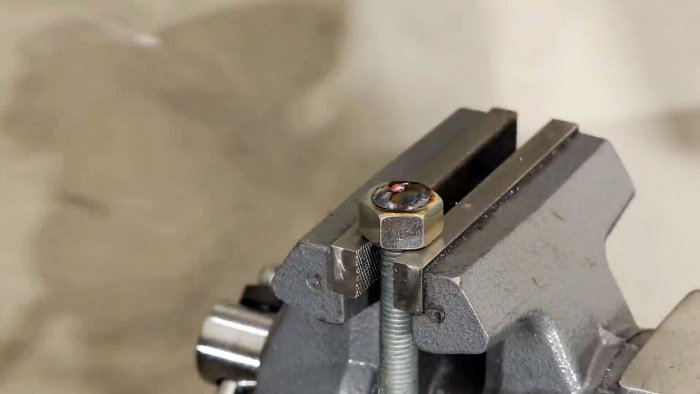

Со второго торца трубы привариваются гайки М10

накрутить на шпильки удлиненные гайки М16

К шпилькам прикручиваются упоры болтами М10.
К шпилькам прикручиваются упоры

Далее нужно приварить их удлиненными гайками к полосам на уголках. Для этого используются проставки из прутка.
Привариваем упоры

После сварки струбцина окрашивается.
струбцина окрашивается

Ее подвижный уголок нужно установить точно напротив приваренного, чтобы соблюсти прямой угол. Затем на трубе намечаются ножовкой метки по его краям. После этого следует сдвинуть подвижный угол уже под 45 градусов, и также поставить насечки.
Размечаем струбцину насечками

Ориентируясь по меткам, будет возможно выставлять струбцину под нужный угол, и зажимать на ней трубы или прочий прокат для сварки. Получается очень удобная полезная конструкция, позволяющая сваривать ровные металлоконструкции.
Свариваем самодельной струбциной под прямым углом

Свариваем самодельной струбциной под любым углом

Свариваем самодельной струбциной

Свариваем самодельной струбциной под навесом любой угол

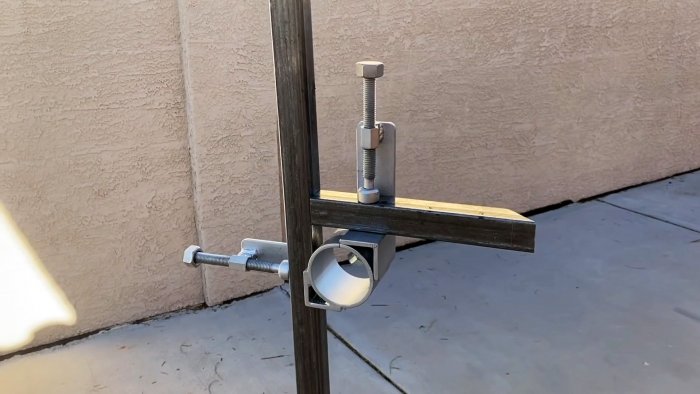

Свариваем самодельной струбциной под прямым углом на весу

Смотрите видео
