Для заделки трещин в стенах, межпанельных и межплиточных швов удобно использовать заправляемый пистолет для герметиков. Он позволяет выдавить раствор, клей или герметик по месту, что минимизирует расход материалов, ускоряет и облегчает работу. Такой инструмент легко сделать своими руками из пластиковой канализационной трубы.

Материалы:


  • канализационная труба 50 мм;
  • фанера 10 мм;
  • упорная мебельная гайка М8;
  • короткие саморезы;
  • шпилька М8;
  • шайба М6;
  • болт М6;
  • гайки М8 - 4 шт.;
  • гайки М6 - 3 шт.;
  • стальная полоса;
  • ПЭТ бутыль 5 л;
  • крышка от бутылки с носиком.

Процесс изготовления пистолета


От канализационной трубы отрезается кусок длиной 20-25 см.
Как из куска ПВХ трубы сделать монтажный пистолет

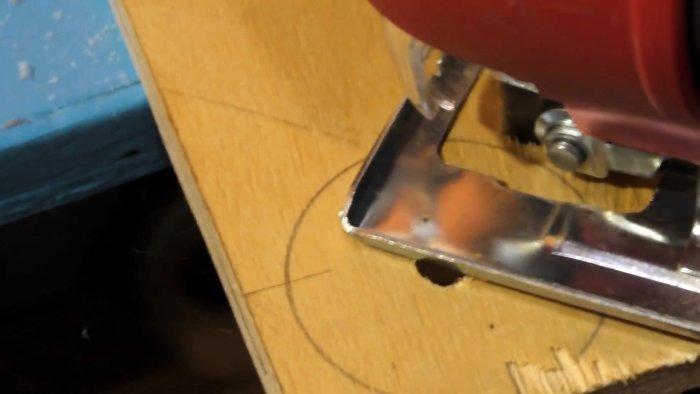

Затем из фанеры необходимо вырезать 2 круга равные внутреннему диаметру трубы. Один должен входить в нее плотно, а второй скользить свободно. В центре кругов просверливаются отверстия.
Как из куска ПВХ трубы сделать монтажный пистолет

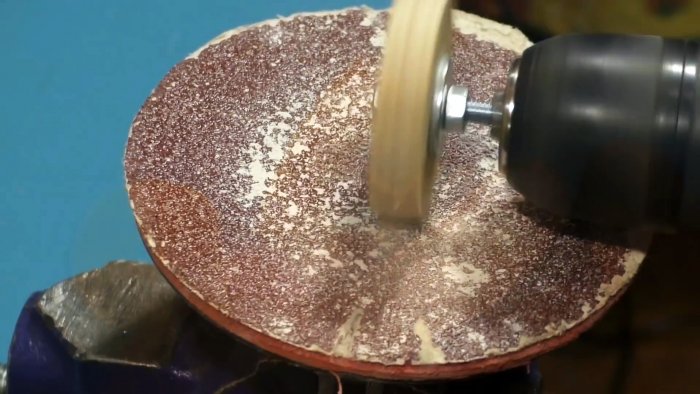

Зажимаем болтов в шуруповерте и шлифуем до нужного диаметра.
Как из куска ПВХ трубы сделать монтажный пистолет

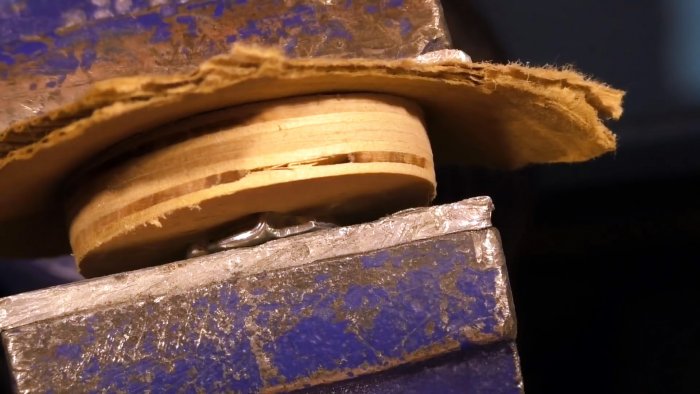

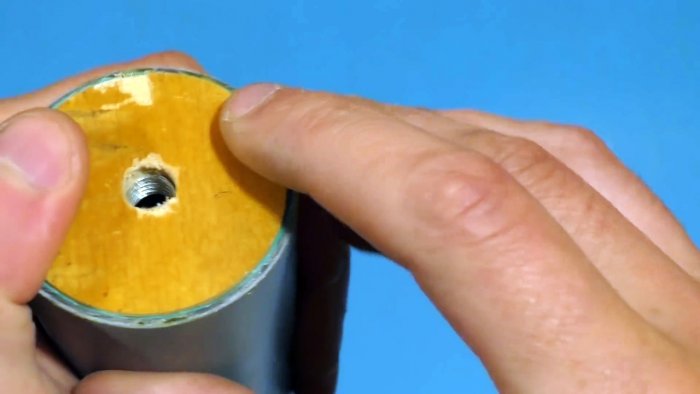

В круг, который входит в трубу плотно, впрессовывается упорная мебельная гайка М8. Затем он вставляется в трубу гайкой внутрь.
Как из куска ПВХ трубы сделать монтажный пистолет

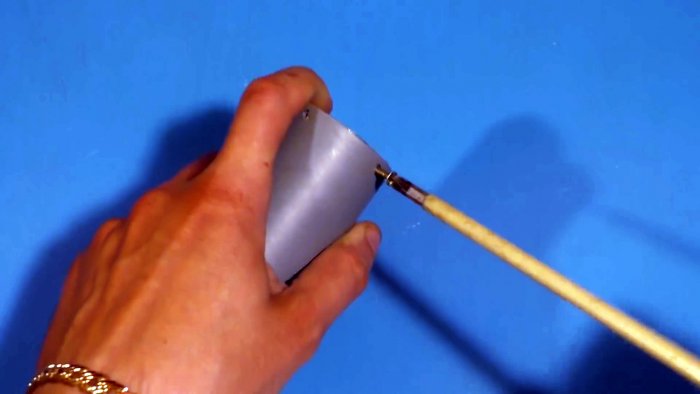

Далее его нужно зафиксировать саморезами, закрутив их сбоку через стенку трубы.
Как из куска ПВХ трубы сделать монтажный пистолет

Как из куска ПВХ трубы сделать монтажный пистолет

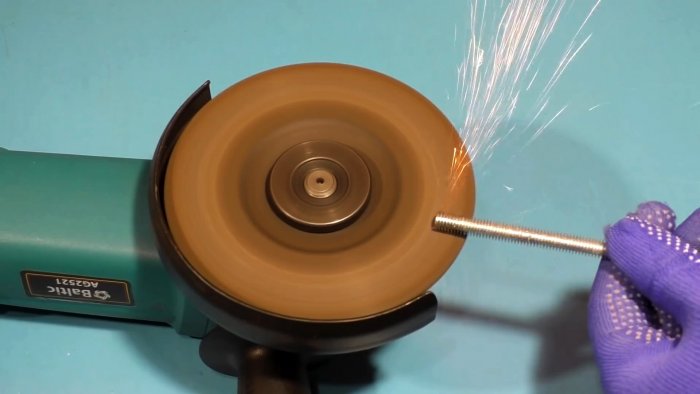

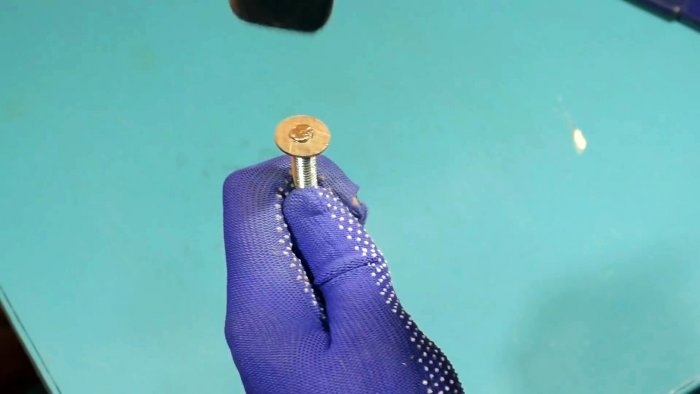

Для изготовления штока пистолета используется шпилька М8 длиной 25 см. Один ее край затачивается под конус. На него надевается шайба М6 и он расплескивается молотком, чтобы шайба не слетала.
Как из куска ПВХ трубы сделать монтажный пистолет

Как из куска ПВХ трубы сделать монтажный пистолет

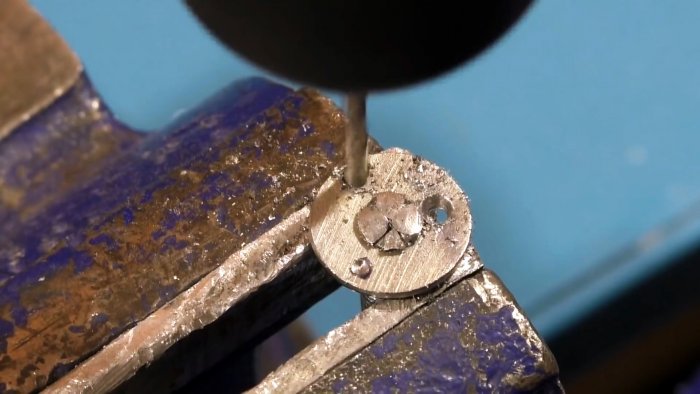

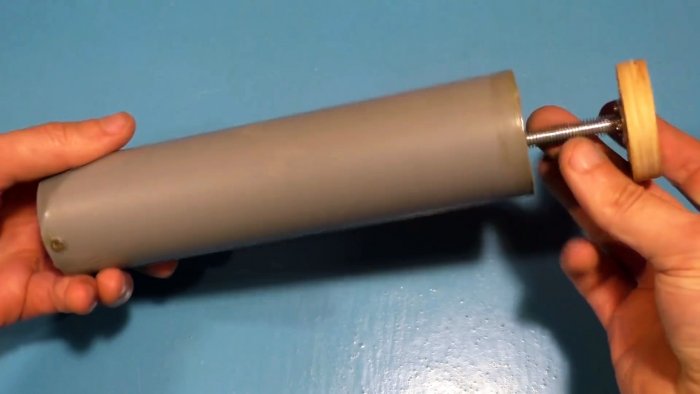

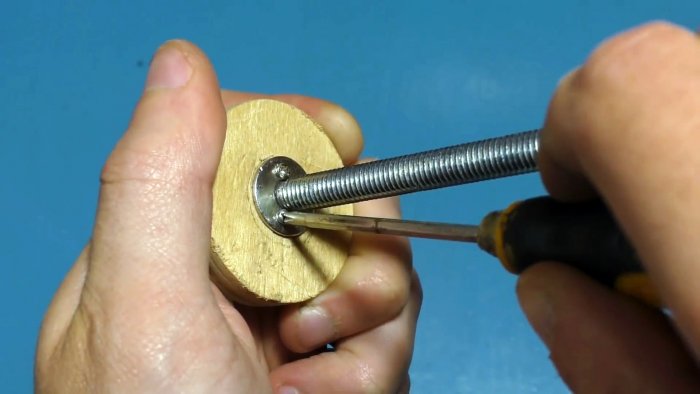

В шайбе на шпильке делается 3 отверстия под саморезы. Затем шайба прикручивается к оставшемуся фанерному диску. Шпилька с диском вставляется внутрь трубы и закручивается во впрессованную гайку.
Как из куска ПВХ трубы сделать монтажный пистолет

Как из куска ПВХ трубы сделать монтажный пистолет

Как из куска ПВХ трубы сделать монтажный пистолет

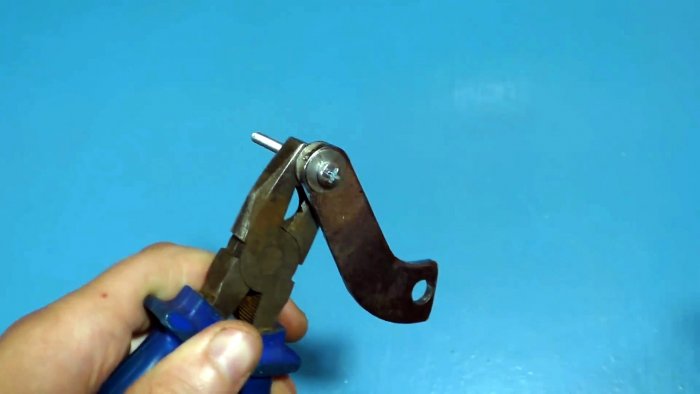

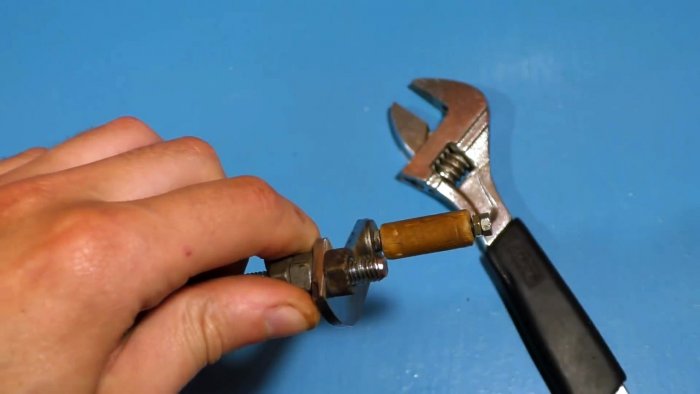

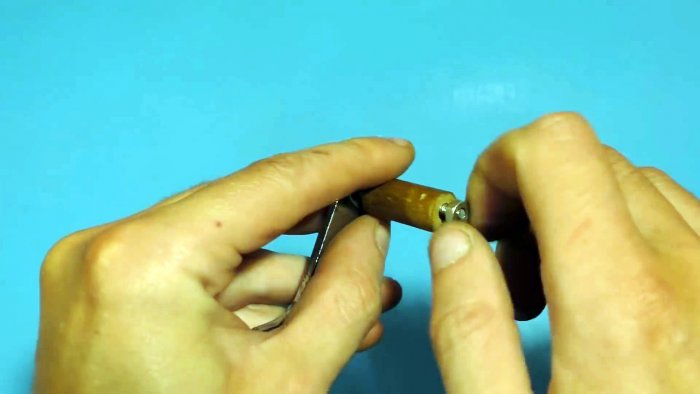

Далее делается вороток на шток. Для этого можно использовать отрезок полосы, или же применить тормозной рычаг от задней велосипедной втулки. С одной стороны в него вставляется болт М6 и поджимается гайкой. Затем на болт надевается отрезок трубки и зажимается. Вороток устанавливается на шпильку и затягивается гайками.
Как из куска ПВХ трубы сделать монтажный пистолет

Как из куска ПВХ трубы сделать монтажный пистолет

Как из куска ПВХ трубы сделать монтажный пистолет

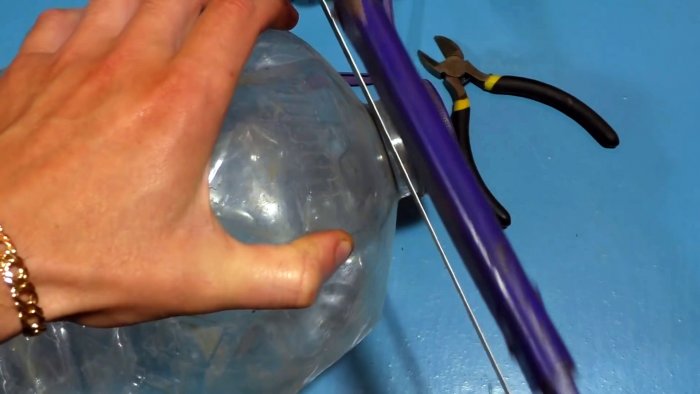

Затем необходимо отрезать горловину от пластиковой бутыли.
Как из куска ПВХ трубы сделать монтажный пистолет

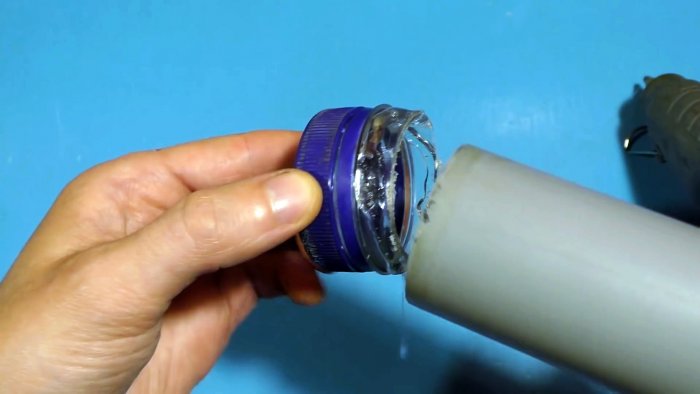

Она вклеивается в трубу на термоклей.
Как из куска ПВХ трубы сделать монтажный пистолет

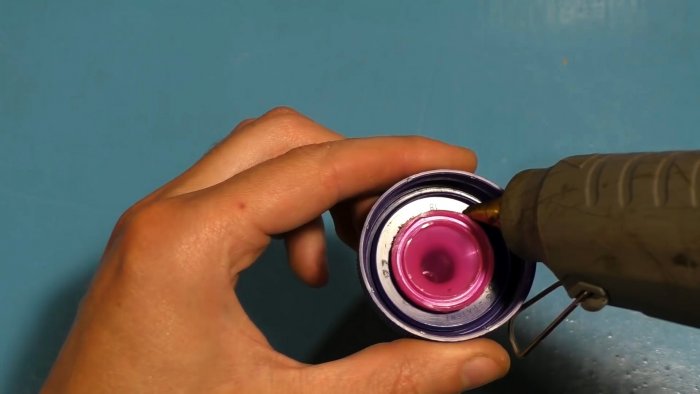

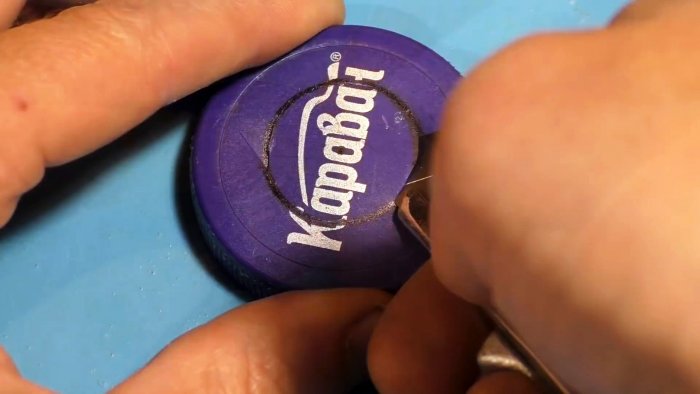

В крышке бутыли прорезается отверстие размером с монету. Затем в нее вклеивается носик.
Как из куска ПВХ трубы сделать монтажный пистолет

Как из куска ПВХ трубы сделать монтажный пистолет

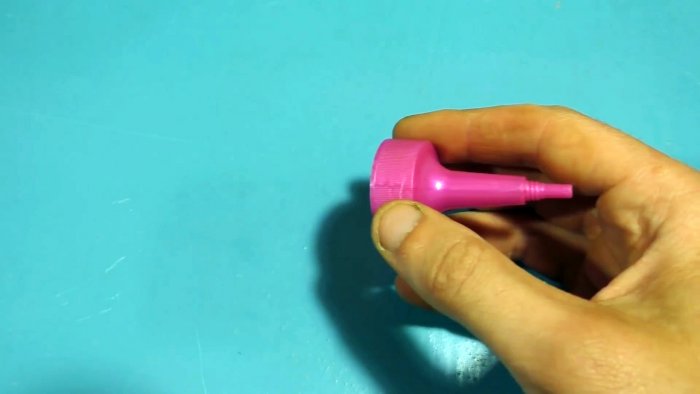

Его можно отрезать от бутылки из-под клея, кетчупа или горчицы. Приклеивать нужно только носик, резьбовая часть крышки срезается.
Как из куска ПВХ трубы сделать монтажный пистолет

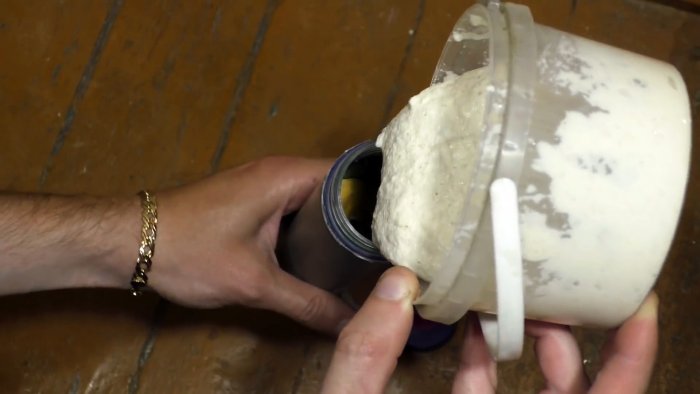

Для использования пистолета необходимо открутить крышку с приклеенным носиком и наполнить его необходимым раствором.
Как из куска ПВХ трубы сделать монтажный пистолет

Как из куска ПВХ трубы сделать монтажный пистолет

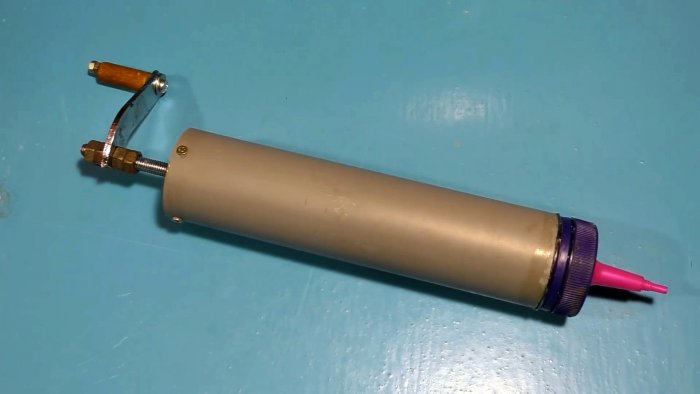

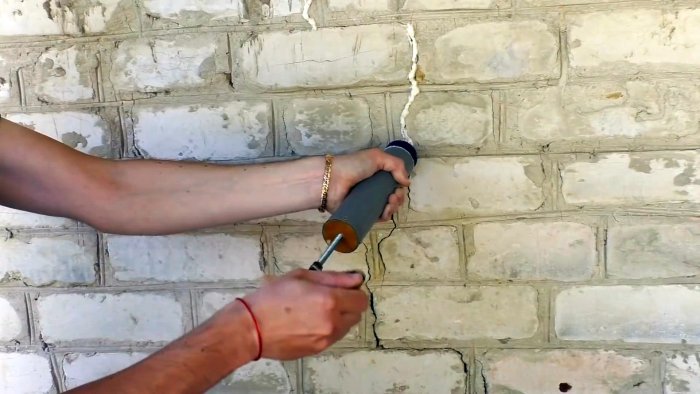

Затем крышка накручивается обратно. Для выдавливания раствора нужно вращать вороток, чтобы шток задвигался внутрь. При наличии аккумуляторного шуруповерта можно просто зажать шпильку в его патроне, что повысит скорость работы в сравнении с использованием воротка.
Как из куска ПВХ трубы сделать монтажный пистолет

Смотрите видео
