Торцовочная пила на базе болгарки с протяжкой своими руками

Для точного раскроя листовых материалов можно сделать торцовочную пилу с протяжкой с приводом от болгарки. Она также позволит резать длинный металлопрокат, а при установке соответствующего отрезного диска сможет работать с пиломатериалами и кафельной плиткой.

Основные материалы:


  • профильные трубы 20х20 мм и 50х50 мм;
  • уголок 25х25 мм;
  • шпильки, гайки и шайбы М8;
  • подшипники – 8 шт;
  • листовая сталь;
  • полоса 40 мм.

Процесс изготовления станка


Из профильной трубы длиной 600-700 мм делается направляющая для каретки станка. По ее краям просверливается по сквозному отверстию сверлом 8 мм. В них вставляются шпильки и распираются изнутри гайками. Затем на шпильках зажимаются 4 стойки из уголка.
Из такого же уголка сваривается рама станины по размеру направляющей. Затем к ней привариваются или прикручиваются стойки.
Торцовочная пила на базе болгарки с протяжкой своими руками

Торцовочная пила на базе болгарки с протяжкой своими руками

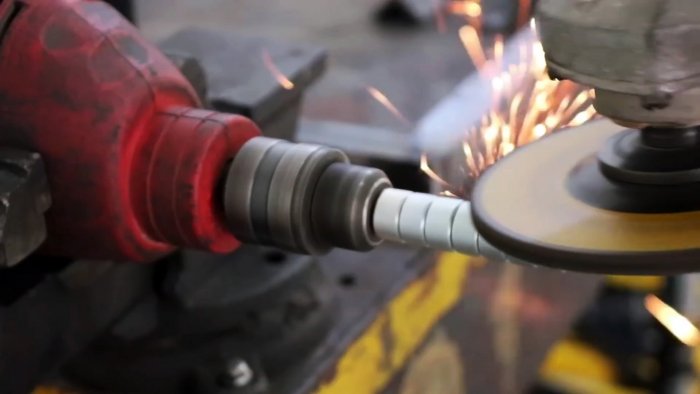

Для изготовления каретки необходимо обточить 8 гаек под размер внутренней обоймы заготовленных подшипников.
Торцовочная пила на базе болгарки с протяжкой своими руками

Далее собирается каретка из двух половин. Каждая половина состоит из пары уголков длиной 100-150 мм просверленных по краям.
Торцовочная пила на базе болгарки с протяжкой своими руками

В отверстия в одном уголке вставляются шпильки, и на них накручиваются с чередованием обычные и сточенные гайки с шайбами между ними.
Торцовочная пила на базе болгарки с протяжкой своими руками

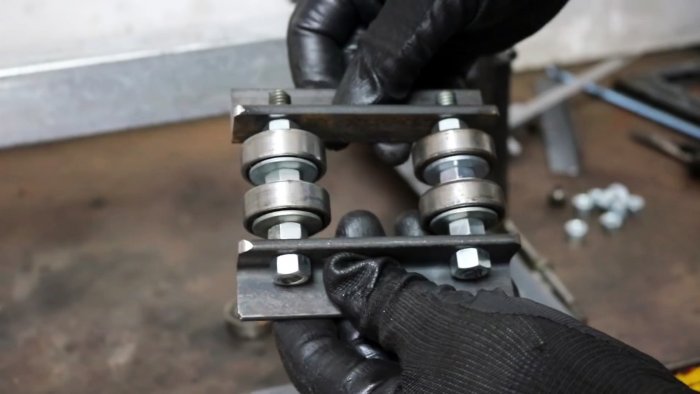

На сточенные надеваются подшипники по 2 на шпильку, после чего прикручивается второй уголок.
Торцовочная пила на базе болгарки с протяжкой своими руками

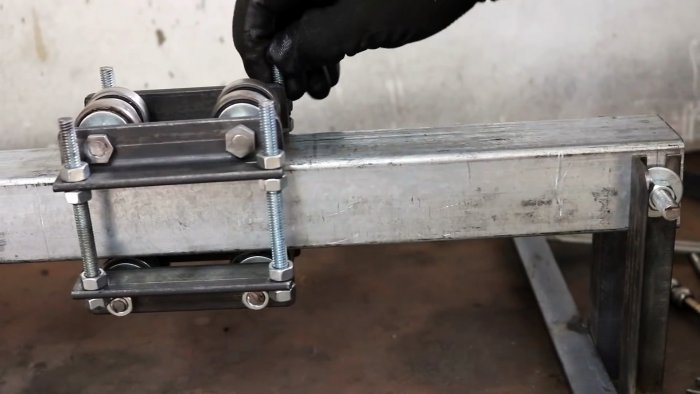

Половины каретки соединяются между собой шпильками и устанавливаются на направляющую. Чтобы каретка не съезжала в сторону, для нее нужно сделать по 2 боковых упора на каждую стороны. Они представляют собой ролики, сделанные из просверленных шариков от подшипников. Каждый шарик устанавливается на ось из прутка, и к ней приваривается вилка из полосы. Вилки ввариваются на шпильки, которые необходимо прикрутить к уголкам, приваренным сбоку каретки.
Торцовочная пила на базе болгарки с протяжкой своими руками

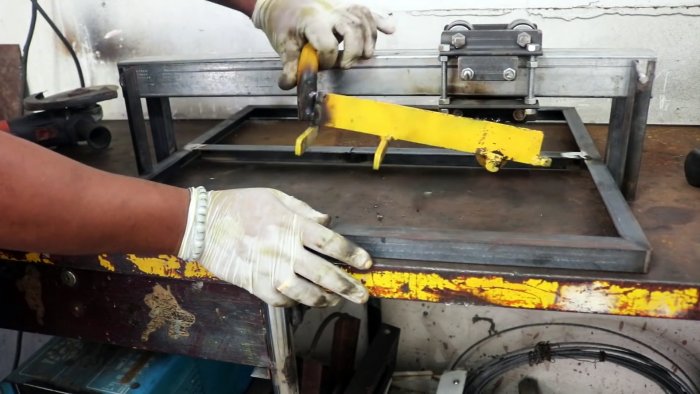

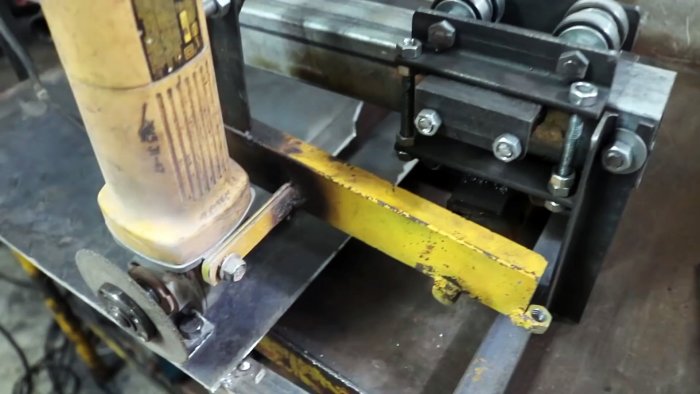

Снизу каретки приваривается втулка откидного механизма с впрессованным подшипником. В него вставляется вал, к которому приваривается полоса с ручкой и проушинами для установки болгарки через штатные отверстия для рукояток. Для большей жесткости нужно приварить вертикально к креплению отрезок трубы для упора в корпус болгарки болтом.
Торцовочная пила на базе болгарки с протяжкой своими руками

Торцовочная пила на базе болгарки с протяжкой своими руками

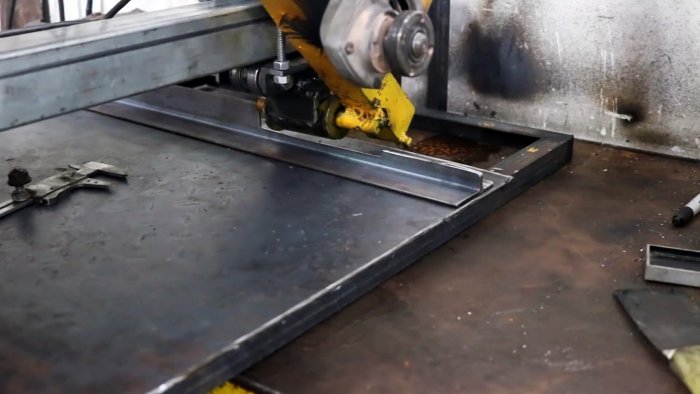

Далее на раму станины приваривается стальной лист. К нему перпендикулярно отрезному диск болгарки прикручивается уголок для упора обрезаемых заготовок. Инструмент готов к использованию. В дальнейшем при необходимости можно будет установить дополнительный съемный упор под 45 градусов.
Торцовочная пила на базе болгарки с протяжкой своими руками

Торцовочная пила на базе болгарки с протяжкой своими руками

Торцовочная пила на базе болгарки с протяжкой своими руками

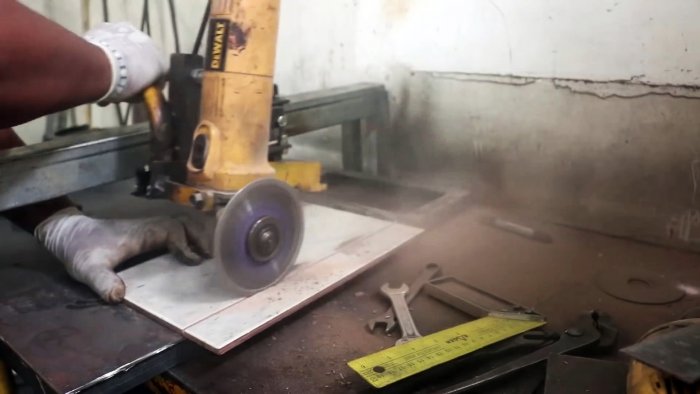

Работать можно как с металлом, так и с плиткой, да хоть с деревом. Все будет зависеть от того, кокой диск вы установите на болгарку.
Торцовочная пила на базе болгарки с протяжкой своими руками

Торцовочная пила на базе болгарки с протяжкой своими руками

Смотрите видео
