Приспособление для сварки профиля под любым углом

С помощью такого нехитрого приспособления Вы сможете удобно сваривать металлический профиль под любым углом. В результате облегчится труд, повысится качество сварки. Я думаю, что следует потратить два десятка минут и сделать себе такую вещицу, которая в дальнейшем сэкономить ваше время и силы.

Понадобятся материалы


  • Кусок стальной пластины, шириной примерно - 30-50 мм и толщиной 2-5 мм.
  • Кусок стальной пластины, шириной примерно - 10-30 мм и толщиной 2-5 мм.
  • Кусок уголковый профиля.
  • Две гайки М4-М8.
  • Длинная шпилька под гайки.
  • Короткий болт с гайкой типа «Чебурашка».

Изготовление приспособления для сварки профиля


Берем толстую пластину.
Приспособление для сварки профиля под любым углом

Из нее вырезаем два отрезка длиной 140 мм. Размечаем по линейке.
Приспособление для сварки профиля под любым углом

Отрезаем болгаркой, шлифуем острые края.
Приспособление для сварки профиля под любым углом

Совмещаем отрезки вместе и в обоих сверлим отверстие под болт.
Приспособление для сварки профиля под любым углом

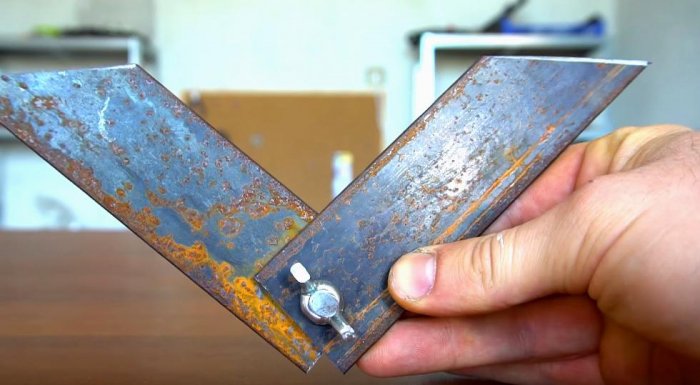

Вставляем в отверстия болт, закрепляя чебурашкой. По линейке выставляем прямой угол и затягивая чебурашкой.
Приспособление для сварки профиля под любым углом

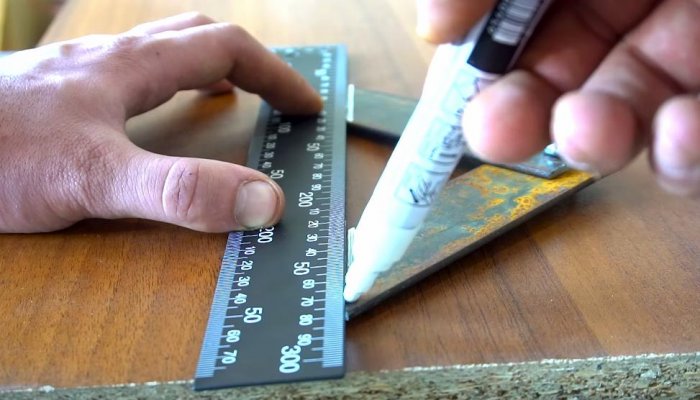

По линейке размечаем прямую полосу. Необходимо сделать такой отрез, чтобы отрезки, находясь в прямом угле, были параллельны концами друг другу находясь в одной плоскости. Отрезаем аккуратно болгаркой.
Приспособление для сварки профиля под любым углом

Вот так должно получится в итоге: угол прямой, а ноги на одной линии.
Приспособление для сварки профиля под любым углом

Прикладываем уголковый профиль.
Приспособление для сварки профиля под любым углом

Привариваем дуговой сваркой.
Приспособление для сварки профиля под любым углом

Примерно отложив расстояние 90 мм с каждой стороны отчерчиваем полоски.
Приспособление для сварки профиля под любым углом

Вот так:
Приспособление для сварки профиля под любым углом

Отрезаем болгаркой середину.
Приспособление для сварки профиля под любым углом

Теперь берем узкие кусочки стальной пластины.
Приспособление для сварки профиля под любым углом

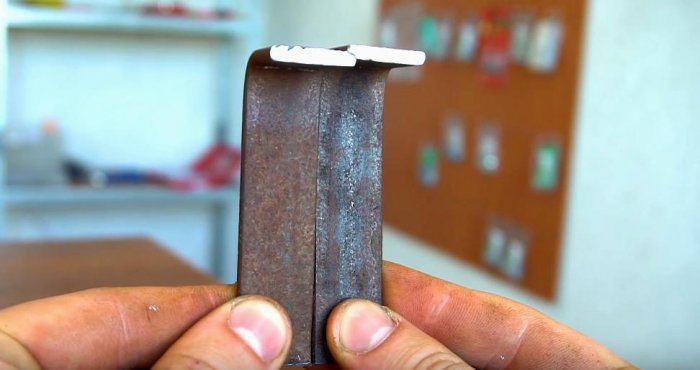

Зажимаем в тисках и ударами молотка сгибаем буквой «Г».
Приспособление для сварки профиля под любым углом

Теперь привариваем к каждой стороне будущего приспособления.
Приспособление для сварки профиля под любым углом

Далее к загнутым концам привариваем гайки.
Приспособление для сварки профиля под любым углом

В каждую гайку вкручиваем обрезанную шпильку, с приваренной чебурашкой на конце. Такой своеобразный зажимной механизм получился с каждой стороны.
Приспособление для сварки профиля под любым углом

Приспособление готово!
Приспособление для сварки профиля под любым углом

Благодаря тому, что оно гнется в любую сторону, можно выбрать абсолютно любой угол сварки, как тупой, так и острый.
Закрепляем прямоугольный профиль под прямым углом.
Приспособление для сварки профиля под любым углом

А если вам нужно сварить трубы ровно, то нет ничего проще. Все зафиксируется точно и при сварке не будет ходит или трястись.
Приспособление для сварки профиля под любым углом

Закреплять можно не только металл, но и дерево.
Приспособление для сварки профиля под любым углом

В общем, делайте себе такой полезное и удобное приспособление и не пожалеете. До новых встреч!

Смотрите видео


Подробную сборку смотрите в видео.
