Как сделать высоковольтный повышающий преобразователь без транзисторов

Данный повышающий преобразователь способен повысить переменное напряжение с 220 В до постоянного 1850 В. По сути это умножитель, который повышает входное напряжение примерно в 8,5 раз и выпрямляет его. Иногда это бывает нужно, к примеру, сделать электрическую мухобойку. Коэффициент легко можно изменить в любую сторону до нужных значений.

Понадобится



Схема преобразователя

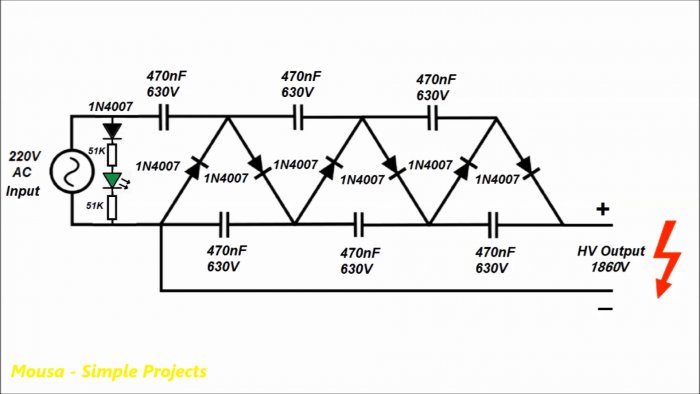

Схема преобразователя без транзисторов

Преобразователь состоит из 3 одинаковых частей: удвоителей. Подключается схема в сеть 220 В. Давайте подробно рассмотрим принцип работы схемы.

Принцип работы


Значение 220 В - это квадратический показатель рабочего значения. В пике полуволны амплитудное значение колеблется в районе 311 В. В прохождении отрицательной полуволны первый конденсатор через диод зарядится до напряжения порядка 311 В.

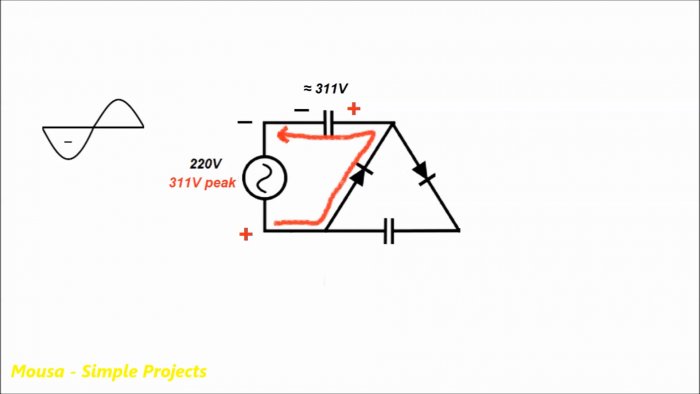

Удвоитель напряжения заряжает конденсатор

Далее, при прохождении положительной полуволны конденсатор отдаст свои значения другому конденсатору плюс напряжения сети. В итоге второй конденсатор зарядится до 620 В с учетом падения на диодах.

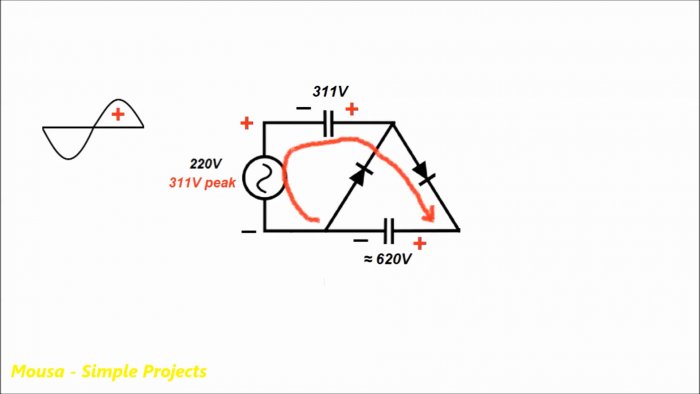

Удваивает напряжение

Так как в схеме 3 таких удвоителя, то на выходе получим примерно 1860 В.

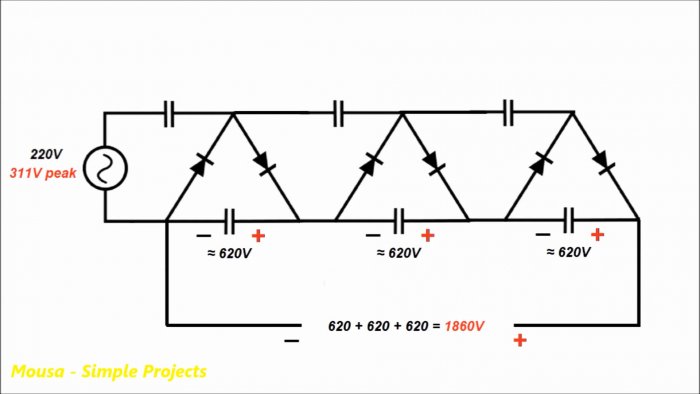

Схема преобразователя на удвоителях напряжения

Не очень сложная арифметика. Количество удвоителей может быть любым (в разумных пределах).

Как сделать повышающий преобразователь преобразователь


Теперь соберем все в «железе». Плату можно сделать самому или заказать.

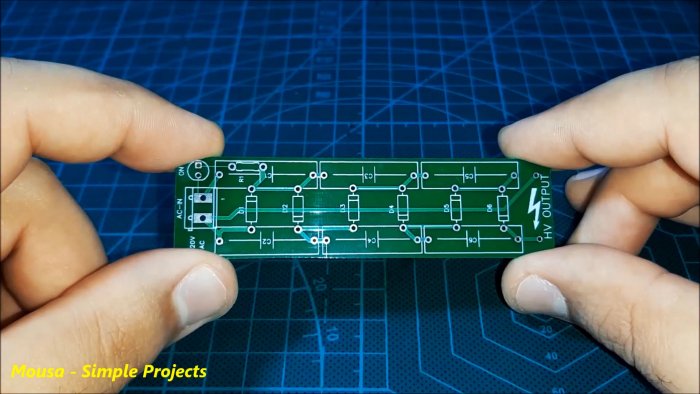

Плата повышающего преобразователя на удвоителях

Абсолютно несложная плата была заказана. Запаиваем на нее все компоненты согласно схемы.

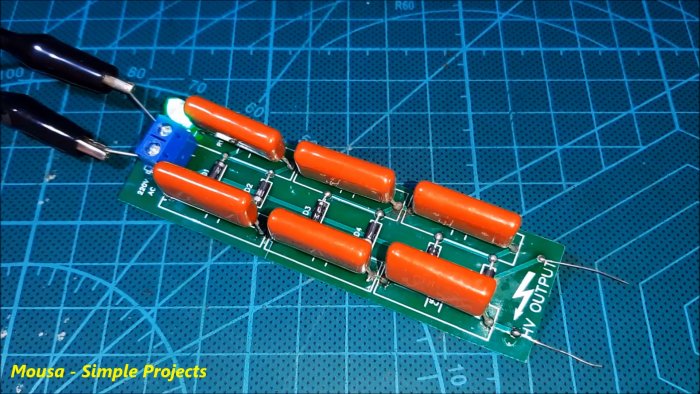

Собранная плата преобразователя со всеми элементами

Так как тестор на напряжение больше 1000 В найти проблематично, выходное напряжение с преобразователя измерим через делитель на 100.

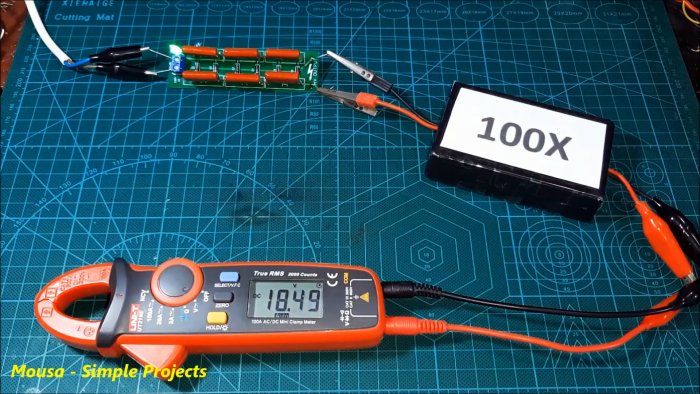

Измеряем напряжение на выходе преобразователя

Как видите, на выходе порядка 1850 В.
Как сделать высоковольтный повышающий преобразователь без транзисторов

Если приблизить выходные контакты на расстояние меньше 1 мм произойдет разряд. Такие разряды не вредят преобразователю из-за своей малой мощности. Не забывайте технику безопасности при работе с высоким напряжением.
