Как увеличить обороты электродвигателя в 10 раз

Эта простая доработка электродвигателя повысит его мощность, скорость и понизит напряжение питания. КПД останется неизменным, закон сохранения энергии еще никто не отменял. Возможно, у вас уже была подобная надобность, снизить напряжение питания моторчика для определенных нужд. К примеру, понадобился высокоскоростной двигатель для макета реактивного двигателя. Повысить обороты можно простой перемоткой якоря.

Переделка электромотора своими руками

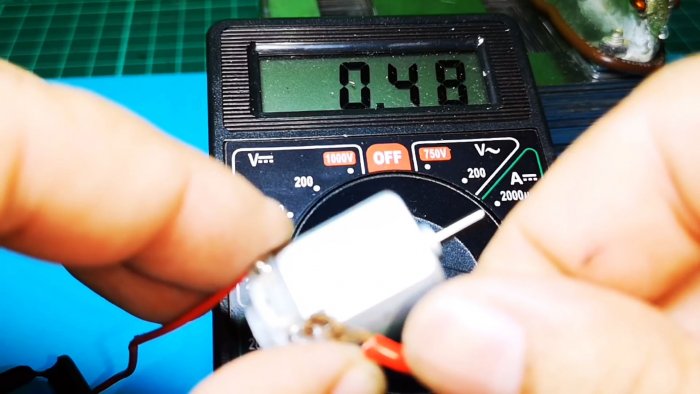

Перед перемоткой замерим ток холостого хода. Он составил примерно 0,5 А при питании от 3,7 В.
Ток холостого хода электромотора

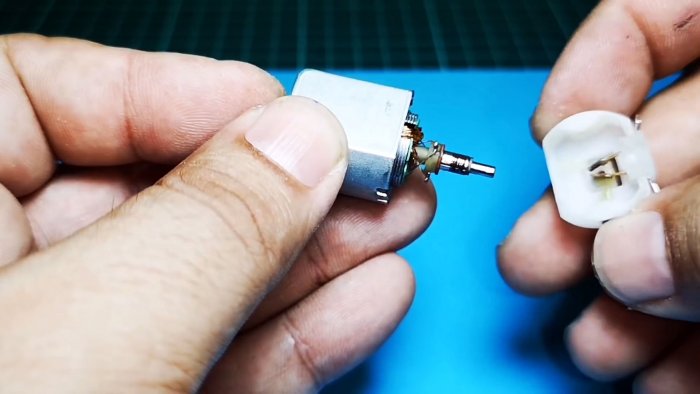

По сторонам корпуса отгибаем металлические фиксаторы, вынимаем щетки коллектора.
вынимаем щетки коллектора

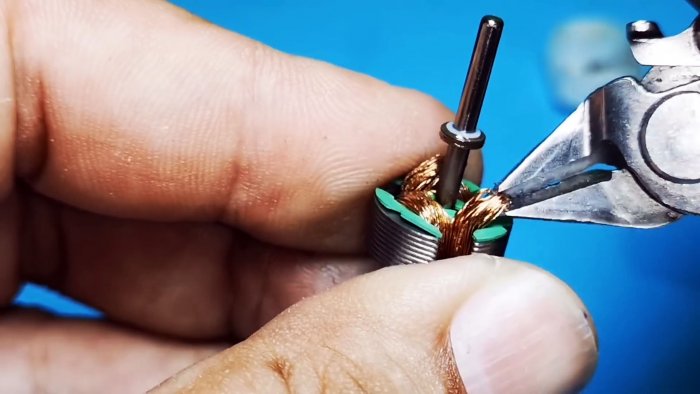

Кусачками удаляем все 3 старые обмотки ротора.
Кусачками удаляем обмотки ротора

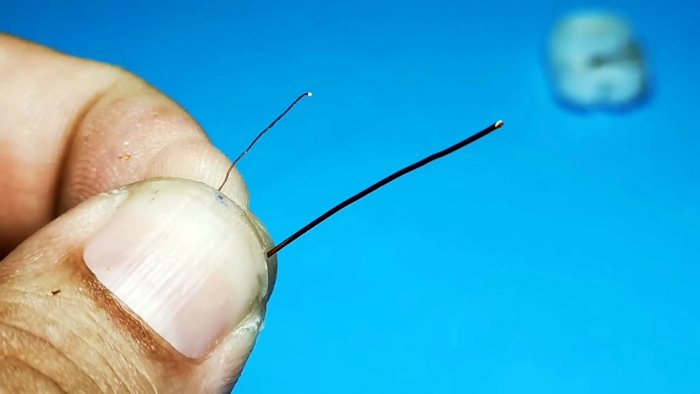

Далее берем провод 0,4 мм. Визуально можно сравнить с тем который раньше был намотан.
Медная проволока

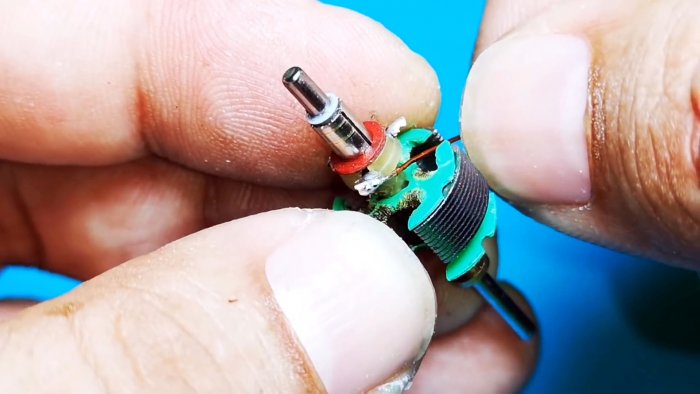

Видно что он толще в несколько раз. Зачищаем, лудим, припаиваем его к одному контакту коллектора.
Припаиваем провод к коллектору мотора

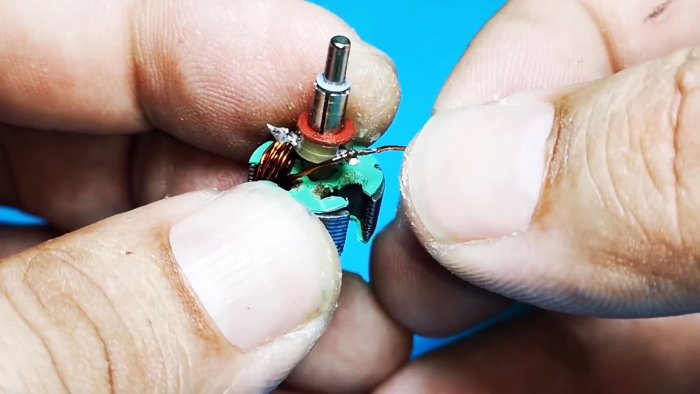

Делаем намотку в одну сторону всех обмоток. На каждую сторону уместилось по 20 витков. Закончив одну обмотку, припаиваем ко второму контакту коллектора.
Делаем намотку ротора

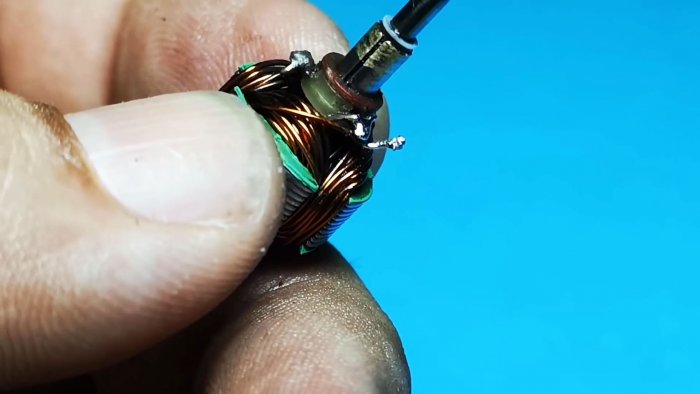

Далее мотаем ворую, припаиваем отвод к третьему контакту. Мотаем третью обмотку и ее конец припаиваем к первому контакту, где уже припаян первый провод.
Делаем вторую обмотку ротора

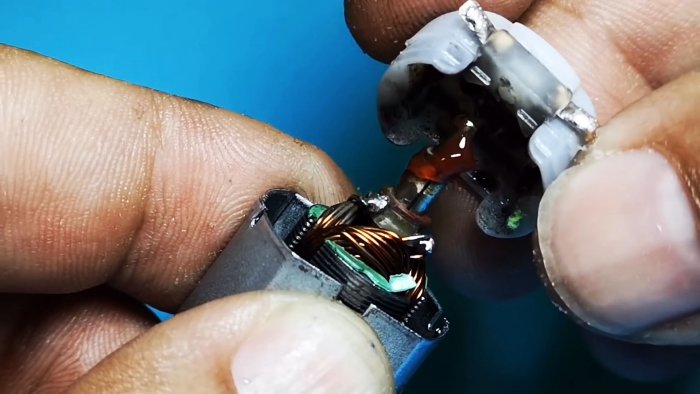

При повышение мощности возрастет и искрообразование. Чтобы свести его к минимуму нанесем обычную густую смазку. Она не будет препятствовать контакту.
нанесем обычную густую смазку

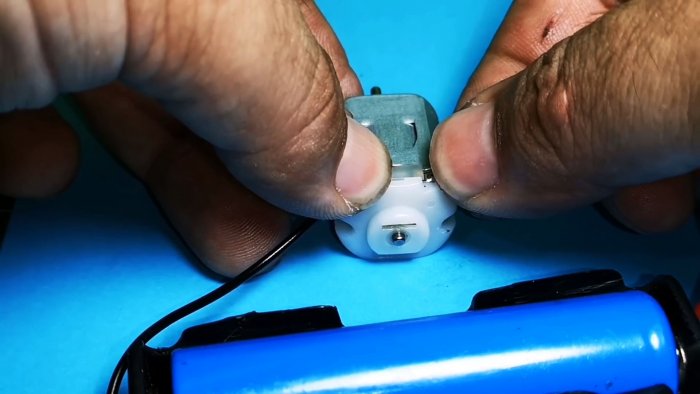

Соберем моторчик и проверим.
Соберем моторчик и проверим

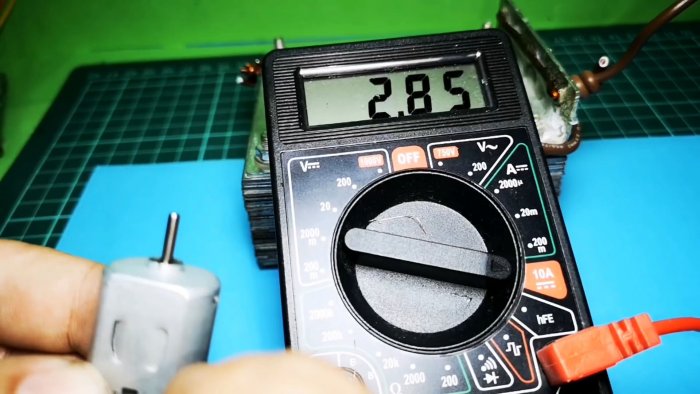

При том же напряжении 3,7 В, потребляемый ток вырос до 2,8 А.
Потребляемый ток холостого хода

Обороты на слух возросли в несколько раз. Чтобы воочию оценить скорость вращения по звуку работы посмотрите видео ниже.

Смотрите видео


Прокомментировать
Вконтакте Одноклассники
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
4 минус один =
Комментарии (3)
  1. Гость Анатолий
    #1 Гость Анатолий Гости 10 января 2021 16:34
    12
    А щётки коллектора тоже поменять надо.И ламели. Прогорят быстро. Ну и втулки бронзовые желательно заменить на подшипники. Да и систему охлаждения ротора доработать не помешало бы. Могу подкинуть идею для следующей Вашей фантазии: если в лампочке укоротить нить накала- она будет светить ярче. Дерзай, Кулибин!
  2. Гость александр
    #2 Гость александр Гости 22 января 2021 21:39
    1
    у всех моторов самое слабое место это коллектор --он нагревается и сгорает -- у меня три мотора от шуруповертов такие чудесные мощные но у всех расплавились коллектора а сделать новый коллектор это тоже что сделать двигатель заново --есть бесколлекторные они надежные но очень дорогие -- лучше бы научил как новый коллектор у этого двигателя сделать
  3. Алексей Армашев
    #3 Алексей Армашев Гости 9 марта 2021 14:36
    0
    "закон сохранения энергии еще никто не отменял" Принцип не для этого случая. Мощность электродвигателя задается в том числе и габаритами. Если так рассуждать и такими методами с техникой (любой) обращаться, то можно двигатель "Запорожца" ставить на КАМАЗ.
