Главная » Полезное и интересное » Простая антенна для цифрового ТВ из кабеля и разветвителя своими руками
Для улавливания ТВ сигнала телевизором требуется установка антенны. Если транслирующая вышка находится недалеко, то достаточно самого простого принимающего устройства без дополнительного усилителя. Рассмотрим, как его можно сделать своими руками.

Материалы:


  • ТВ разветвитель 5-1000MHZ;
  • коаксиальный кабель;
  • F-разъемы – 2 шт.

Простая антенна для цифрового ТВ из кабеля и разветвителя своими руками

Процесс изготовления антенны


От коаксиального кабеля отразится 2 куска длиной по 24,5 см.

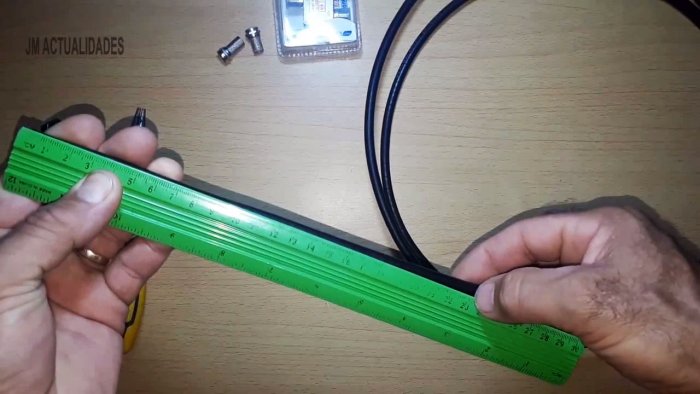

От коаксиального кабеля отразится 2 куска

С одной стороны на 8 см у них удаляется вся изоляция, экран и обмотка до центральной жилы.

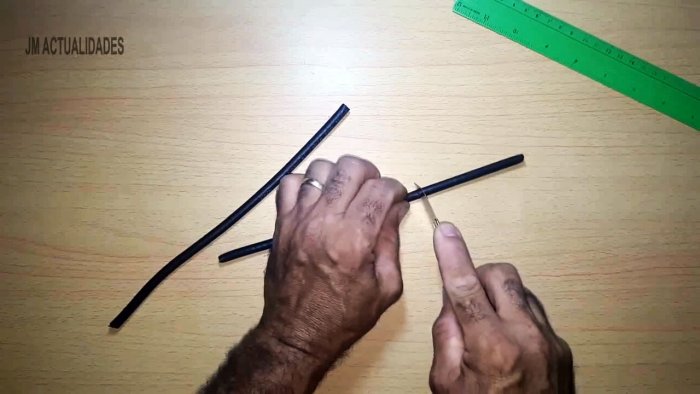

С одной стороны на 8 см у них удаляется вся изоляция

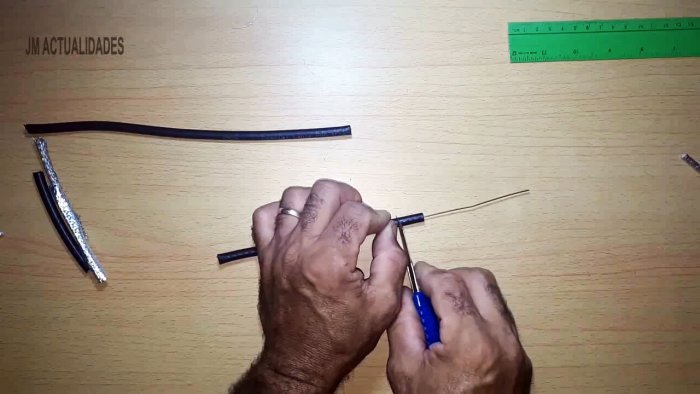

От зачищенной жилы нужно отступить 2,5 см и снять верхнюю изоляцию. На этом отрезке нужно за 1 см от жилы снять фольгированный экран до внутренней изоляции.
От зачищенной жилы нужно отступить

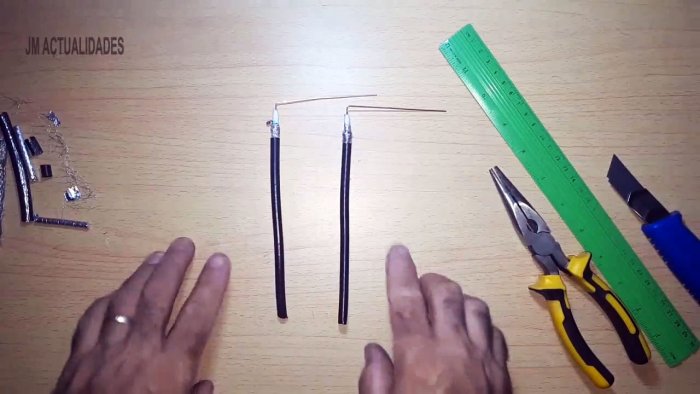

Затем на заготовках сгибается оголенная медная жила под прямым углом за 7,5 см от края. Второй изгиб делается уже по изоляции за 6 см от первого.
Затем на заготовках сгибается

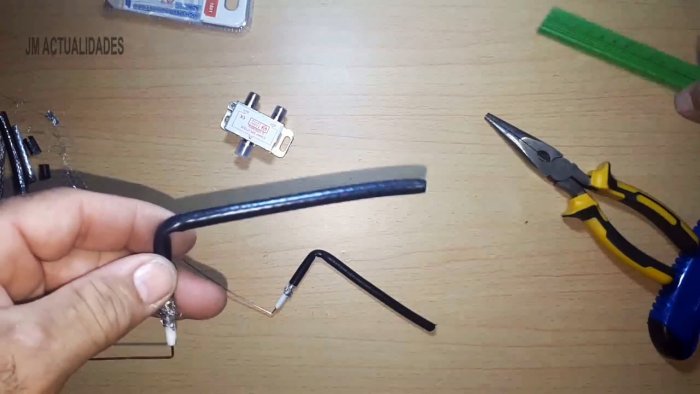

Второй изгиб делается уже по изоляции

На концы рожек устанавливаются F-разъемы. Затем они прикручиваются на разветвитель. Их нужно развести в стороны так, чтобы расстояние между параллельными медными жилами было 15 см.

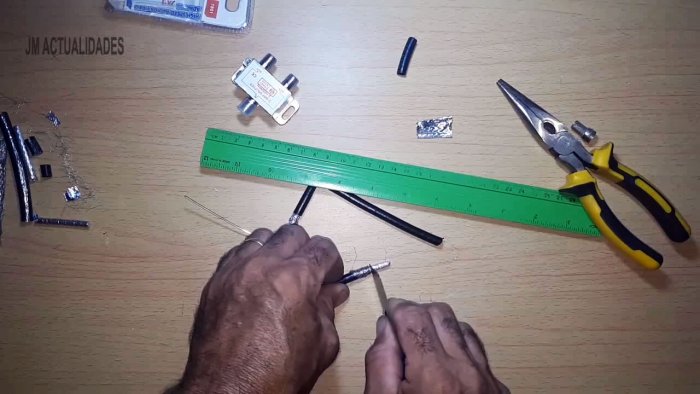

На концы рожек устанавливаются разъемы

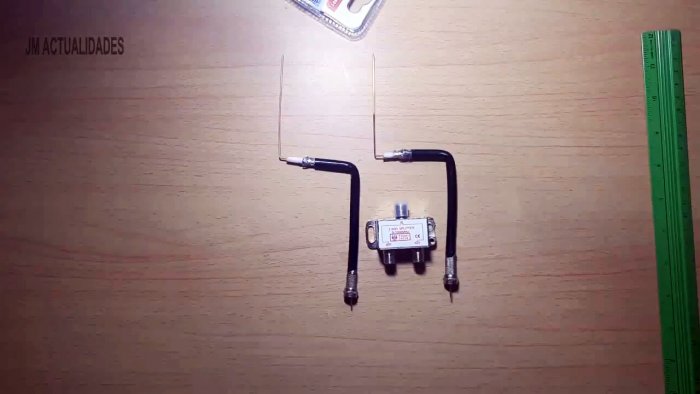

Комплект для сборки антенны

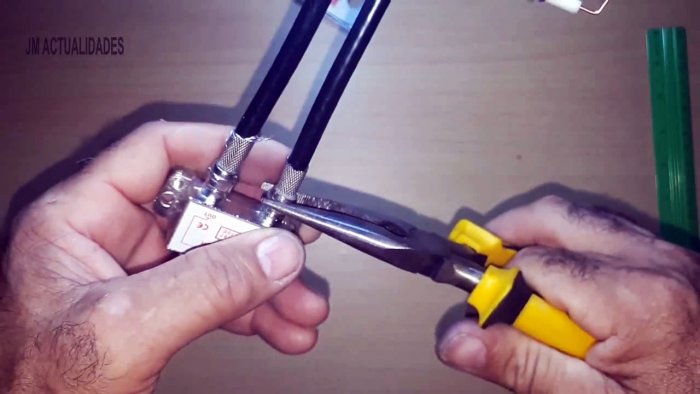

Затем они прикручиваются на разветвитель

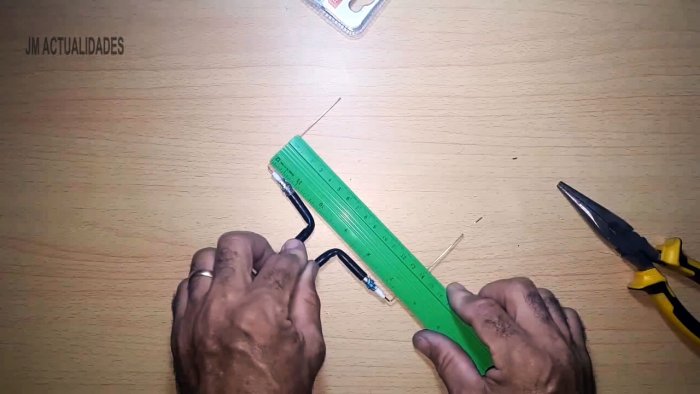

Расстояние между антеннами

Далее антенна подключается к телевизору куском коаксиального кабеля.

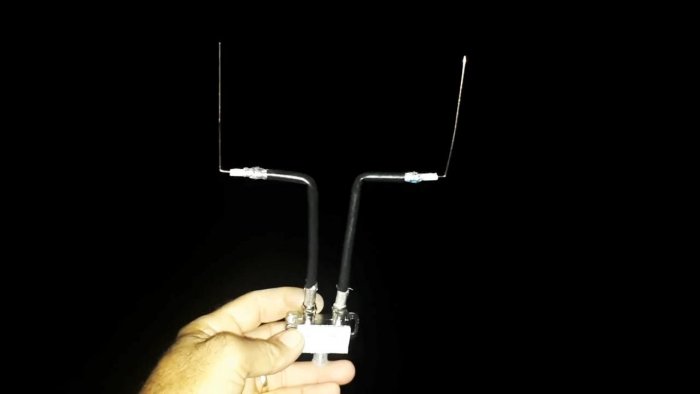

антенна подключается к телевизору куском коаксиального кабеля

Ее можно спрятать прямо за ним, но чтобы она не касалась оголенными жилами к металлическим креплениям.

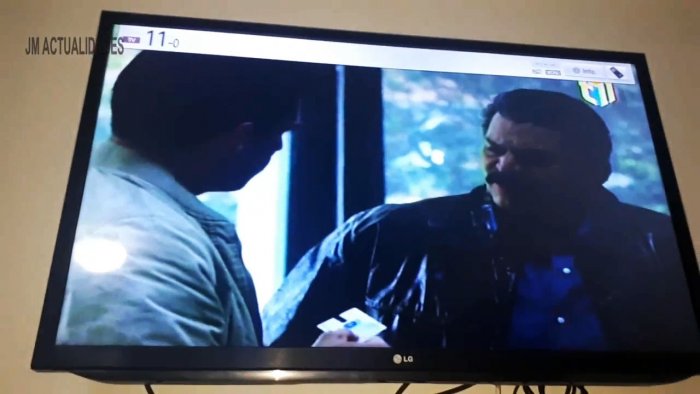

Простая антенна для цифрового ТВ из кабеля и разветвителя работает

Смотрите видео
