Как сделать самую популярную антенну еще лучше

При использовании самодельной антенны DVB-T/T2 в виде закольцованного коаксиального кабеля, несмотря на ее большую чувствительность, качество сигнала может быть недостаточным. Для его усиления перед антенной устанавливается балун, изготовленный из этого же кабеля.

Материалы:


  • коаксиальный кабель;
  • F-разъемы – 4 шт.;
  • соединитель ТВ кабеля – 2 шт.;
  • термоусадочная трубка.

Процесс изготовления балуна

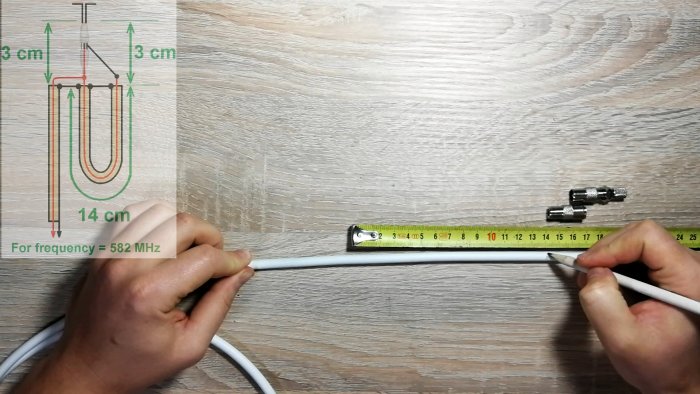

Необходимо взять отрезок коаксиального кабеля длиной 30-35 см.
Как сделать самую популярную антенну еще лучше

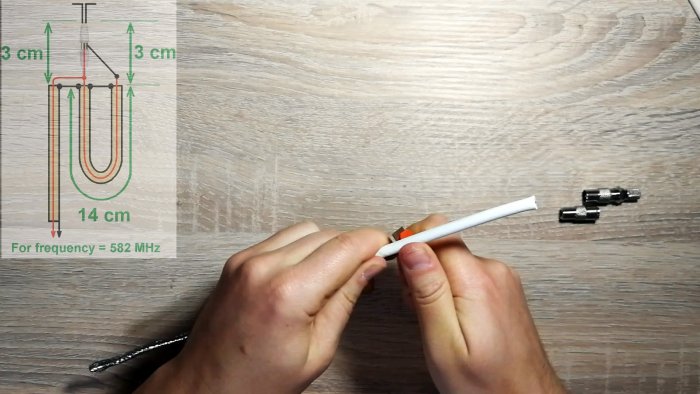

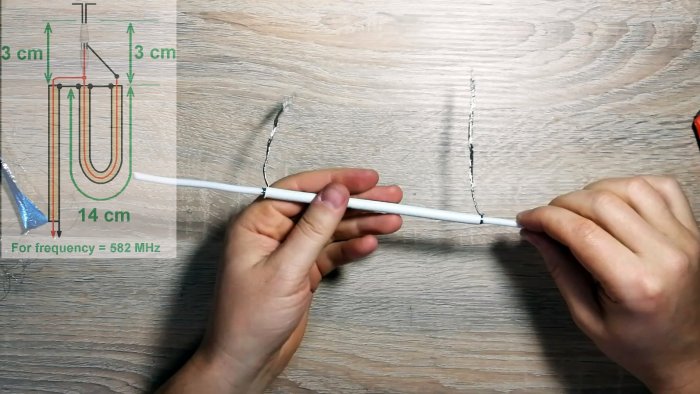

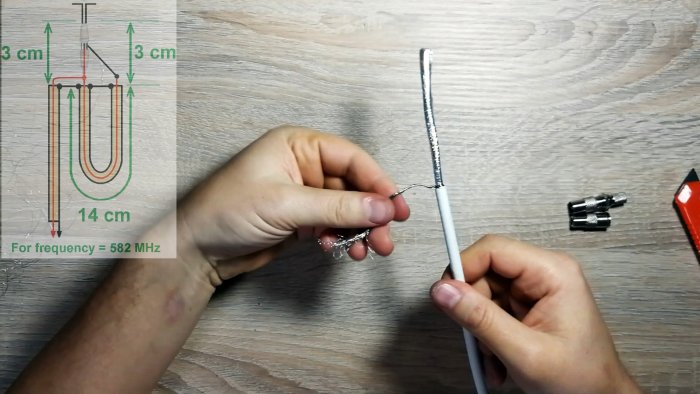

В его центре отмечается отрезок 14 см, из которых будет сформирована петля. От него с боковых хвостов снимается первый слой изоляции. Нужно размотать оплетку и сорвать фольгу.
Как сделать самую популярную антенну еще лучше

Как сделать самую популярную антенну еще лучше


Из оплеток делается скрутка. Затем заготовка сгибается, и оплетки перекручиваются между собой.
Как сделать самую популярную антенну еще лучше

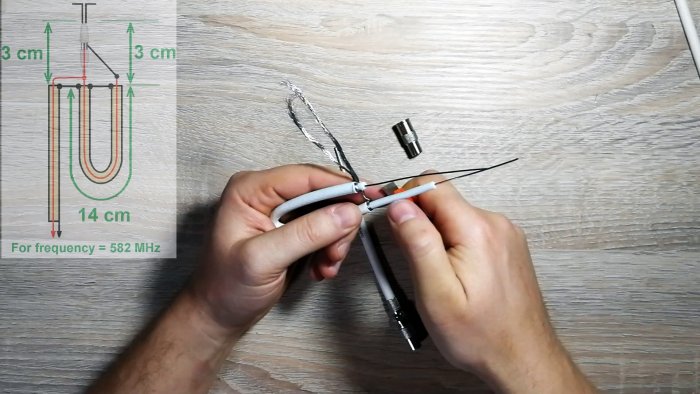

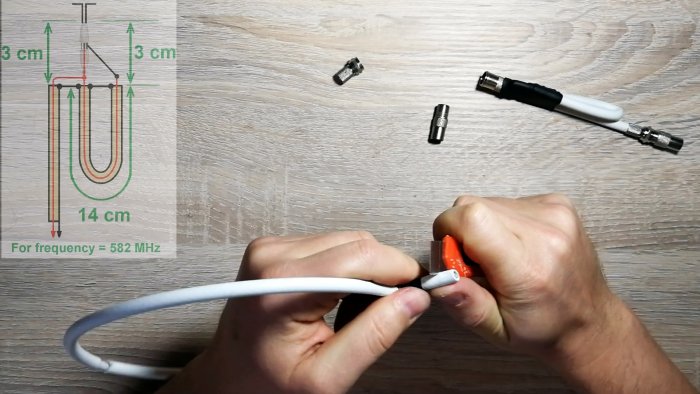

Далее берется небольшой отрезок кабеля 20 см. На один его конец сразу же устанавливается F-разъем. За 4-5 см от второго края снимается верхняя изоляция. Затем также делается скрутка оплетки, и удаляется фольга.
Как сделать самую популярную антенну еще лучше

Теперь нужно полностью убрать открытую нижнюю изоляцию на одном хвосте петли и на прямом отрезке. Изоляция на втором конце снимается с отступом от петли на 2 см.
Нужно скрутить оголенные центральные жилы, снятые полностью на прямом отрезке и первом конце петли. Скрутка укорачивается, достаточно оставить 1 см.
Как сделать самую популярную антенну еще лучше

После этого перекручиваются все 3 оплетки. Они укорачиваются до 2-3 см и отгибаются в сторону петли. На скрутку центральных жил надевается F-разъем, и на него наматывается длинная оставшаяся жила. Затем место соединения изолируется термоусадочной трубкой.
Как сделать самую популярную антенну еще лучше

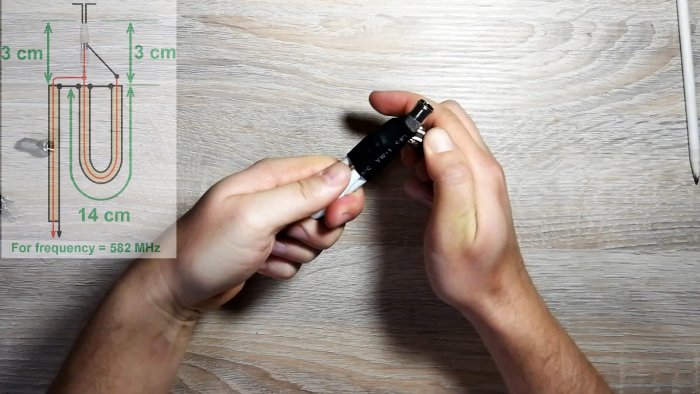

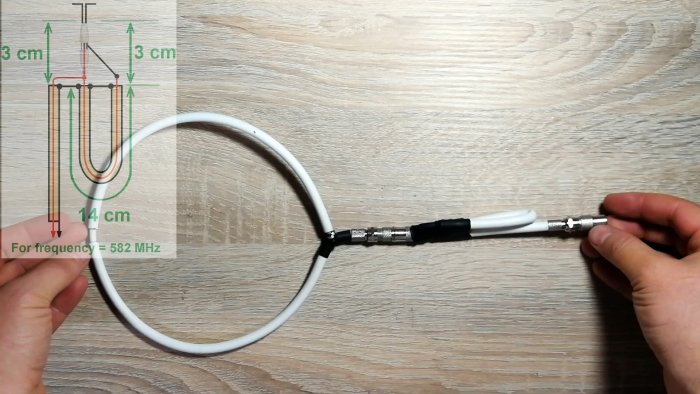

Балун присоединяется вплотную к антенне через соединитель.
Как сделать самую популярную антенну еще лучше

Как сделать самую популярную антенну еще лучше

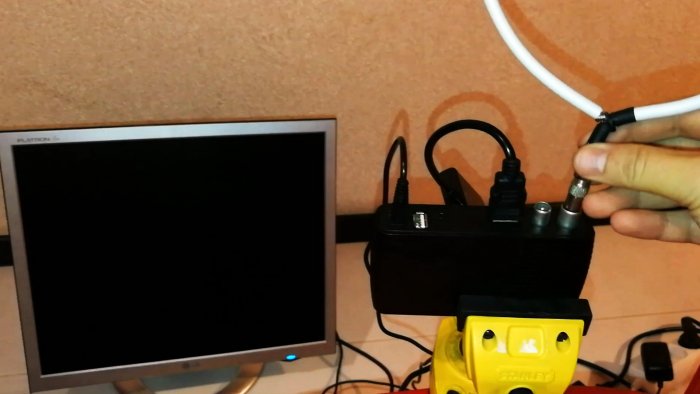

На его второй конец подключается ТВ кабель.
Как сделать самую популярную антенну еще лучше

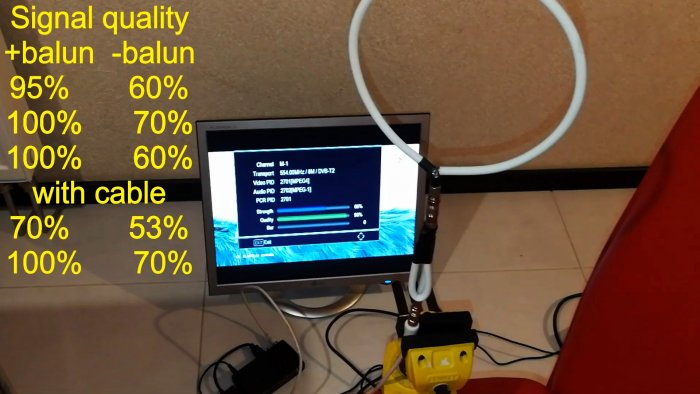

Картинка на телевизоре после его установки станет намного четче.
Как сделать самую популярную антенну еще лучше

Смотрите видео
