Простая антенна для цифрового ТВ своими руками на основе сплиттера

При близком расположении телевышки для просмотра телепередач достаточно подключения к телевизору антенны пассивного типа. Она настолько простая и дешевая в изготовлении, что покупать ее нет смысла.

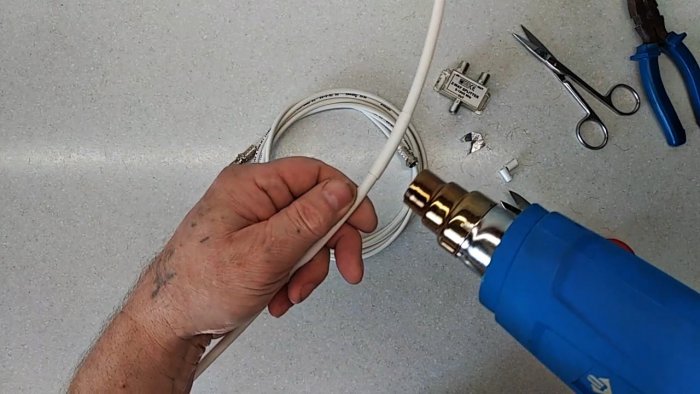

Материалы:


  • кабель коаксиальный типа RG-6;
  • F-разъем для кабеля – 3 шт.;
  • телевизионный штекер;

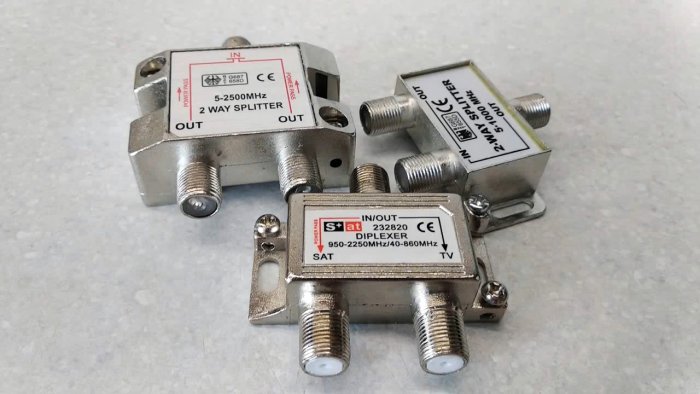

  • сплиттер антенный на 2 выхода.

Простая антенна для цифрового ТВ своими руками на основе сплиттера

Процесс изготовления пассивной антенны для цифрового ТВ

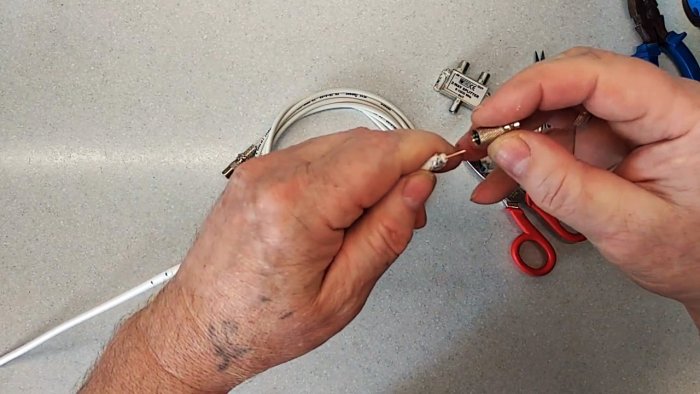

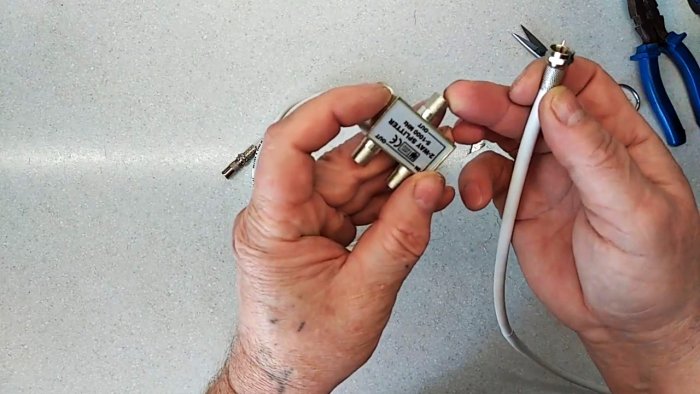

От коаксиального кабеля отрезается кусок длиной 50 см. На одном его конце срезается наружная изоляция за 10-15 мм от края, но так, чтобы не нарушить внутреннюю оплетку. Последнюю нужно завернуть в сторону второго края, затем снять оставшийся слой изоляции, чтобы открыть центральную жилу. На подготовленный край устанавливается F-разъем.
Простая антенна для цифрового ТВ своими руками на основе сплиттера

Простая антенна для цифрового ТВ своими руками на основе сплиттера

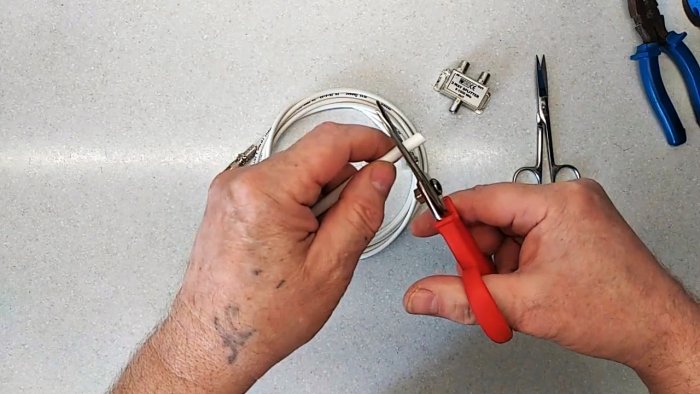

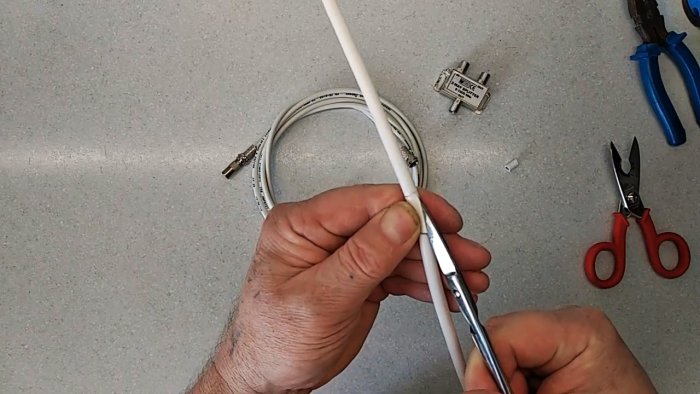

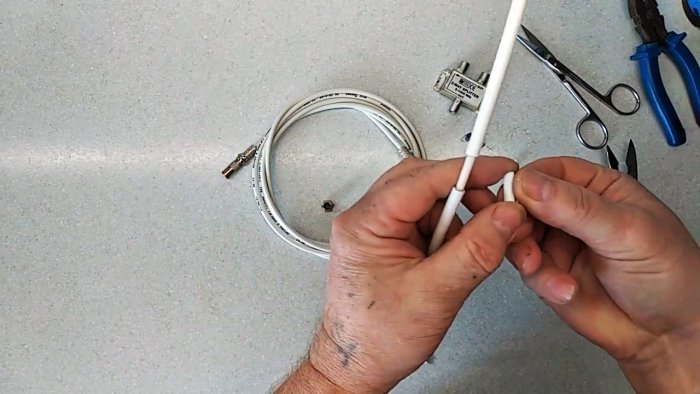

В центре кабеля нужно снять наружную изоляцию на ширину 20 мм. На оголенном участке срезается оплетка. Затем это место нужно будет заизолировать, чтобы исключить дальнейший перелом кабеля при изгибе.
Простая антенна для цифрового ТВ своими руками на основе сплиттера

Простая антенна для цифрового ТВ своими руками на основе сплиттера

Простая антенна для цифрового ТВ своими руками на основе сплиттера

Второй конец провода также зачищается за 10-15 мм края. Его оплетка выворачивается и оголяется жила. Далее нужно подвернуть жилу в сторону оплетки, чтобы их замкнуть между собой. Затем на этот край устанавливается второй F-разъем.

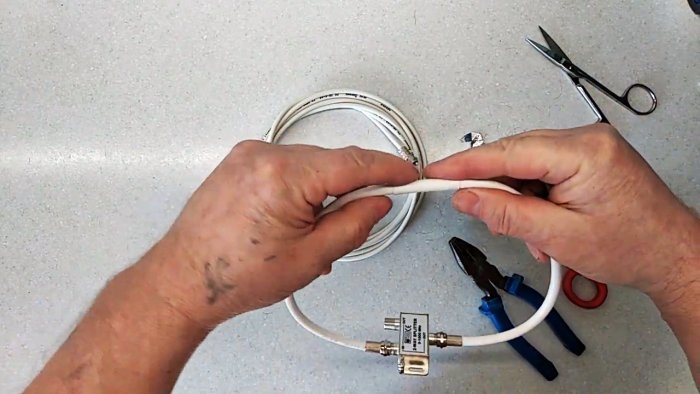

Конец кабеля с выступающей центральной жилой закручивается в отдельный вход сплиттера. Его второй замкнутый край накручивается на один из двух выходов.
Простая антенна для цифрового ТВ своими руками на основе сплиттера

Простая антенна для цифрового ТВ своими руками на основе сплиттера

К третьему выходу на сплиттере подсоединяется длинный кабель, который идет на телевизор.
Простая антенна для цифрового ТВ своими руками на основе сплиттера

Перед этим на провод устанавливается F-разъем и штекер. Если антенна не заработает, нужно будет поменять местами замкнутый конец закольцованного кабеля с проводом, идущим на телевизор. После этого картинка на экране будет четкой и контрастной.
