Для быстрого и точного раскроя металлических заготовок удобно использовать торцовочную пилу с протяжкой. Так как это не дешевый инструмент, то можно просто сделать специальную станину под установку на нее болгарки. Такое приспособление практически полноценно заменяет торцовку.
Как из велосипедных втулок сделать торцовочную пилу с протяжкой для болгарки

Материалы:


  • передние велосипедные втулки – 2 шт.;
  • профильная труба 20х40 мм;
  • полоса 20 мм;
  • пружина;
  • болты.

Процесс изготовления

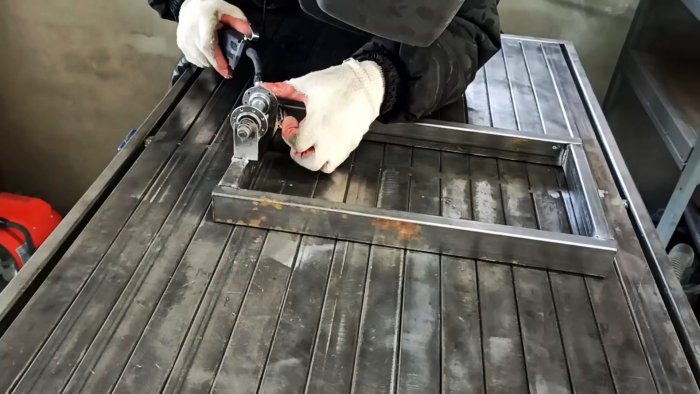

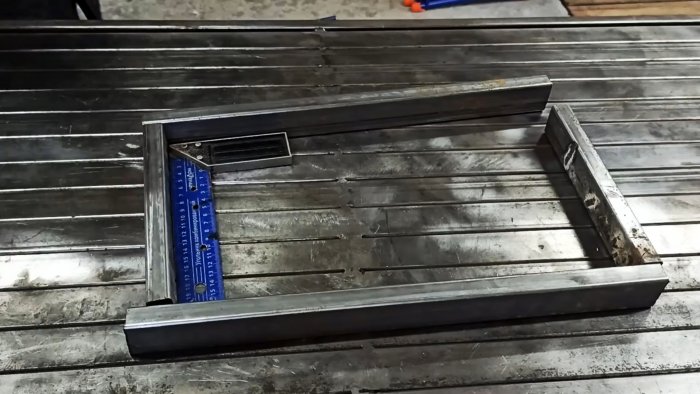

Из профильной трубы нужно сварить основание станка в виде рамки. Его ширина делается произвольной, а длина в районе 450 мм.
Как из велосипедных втулок сделать торцовочную пилу с протяжкой для болгарки

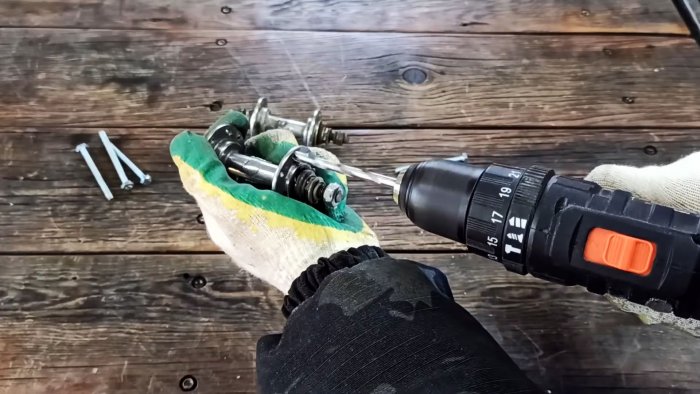

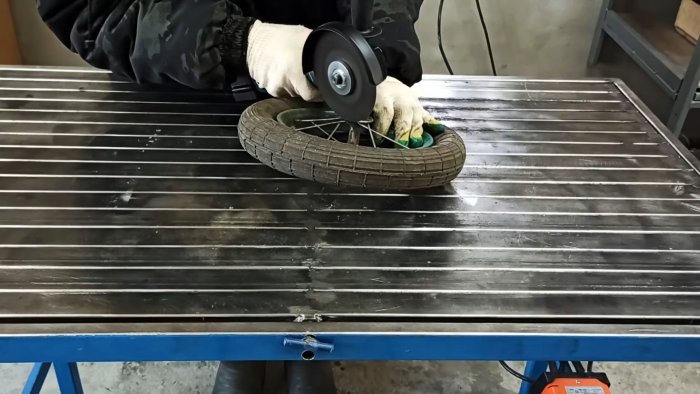

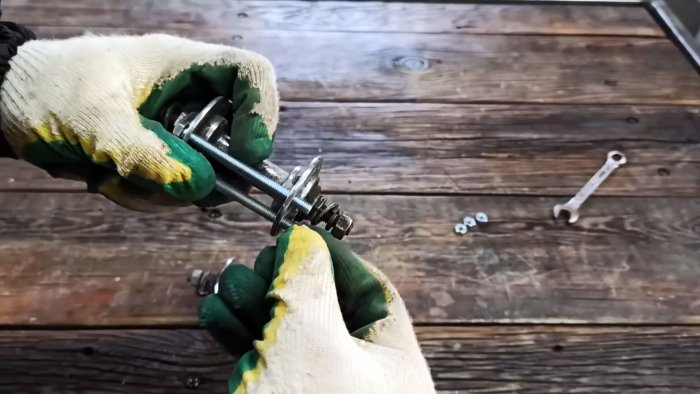

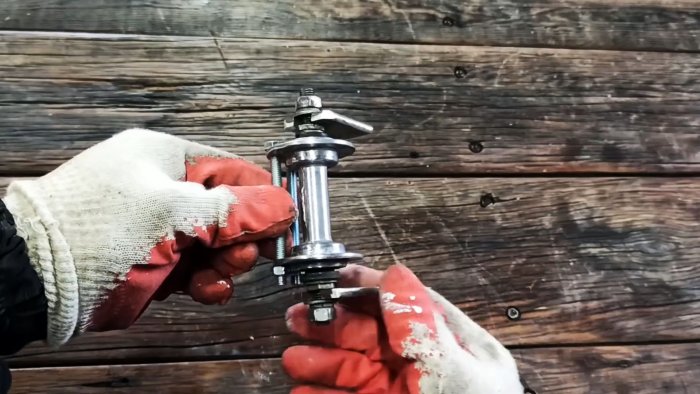

В велосипедных втулках нужно расширить отверстия под 2 соседние спицы и вставить в них по болту.
Как из велосипедных втулок сделать торцовочную пилу с протяжкой для болгарки

Как из велосипедных втулок сделать торцовочную пилу с протяжкой для болгарки

Как из велосипедных втулок сделать торцовочную пилу с протяжкой для болгарки

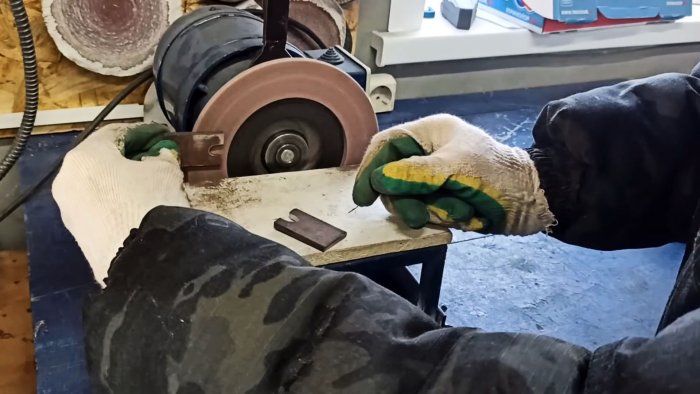

Затем из полосы вырезаются проушины с прорезями для крепления втулок.
Как из велосипедных втулок сделать торцовочную пилу с протяжкой для болгарки

Как из велосипедных втулок сделать торцовочную пилу с протяжкой для болгарки

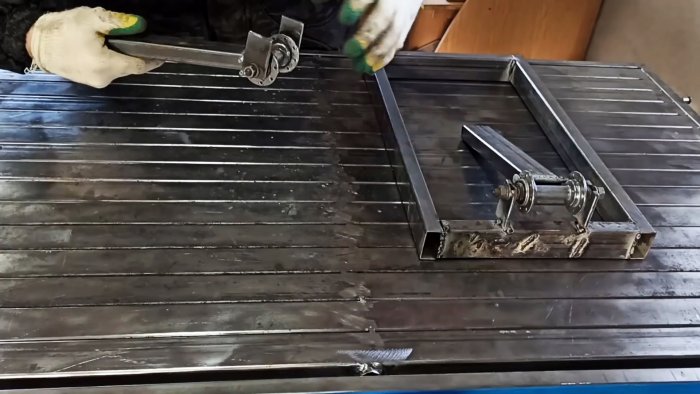

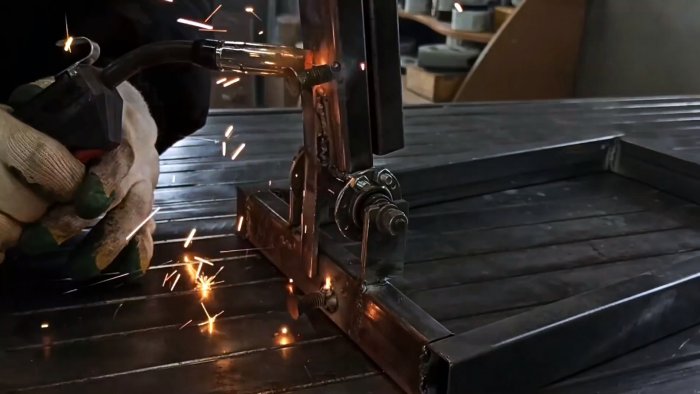

Одна втулка приваривается проушинами к рамке. К ее болтам приваривается отрезок трубы 230 мм. Аналогично нужно сварить вторую свободную втулку с еще одним отрезком трубы.
Как из велосипедных втулок сделать торцовочную пилу с протяжкой для болгарки

Как из велосипедных втулок сделать торцовочную пилу с протяжкой для болгарки

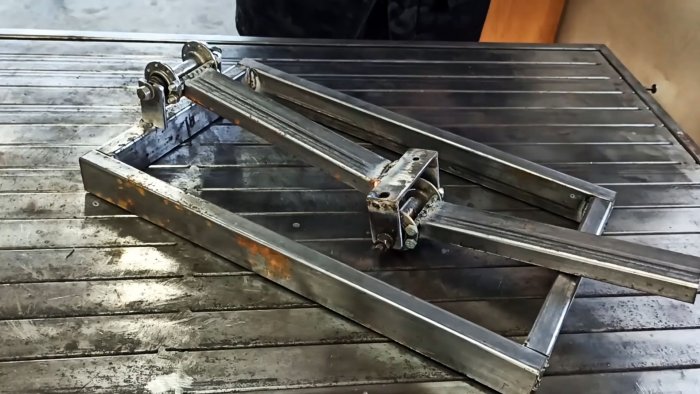

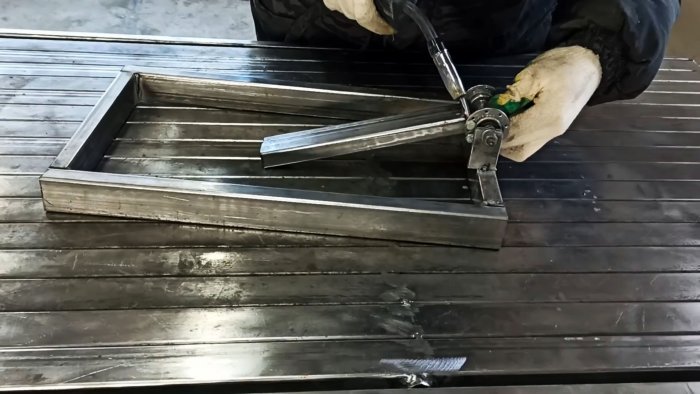

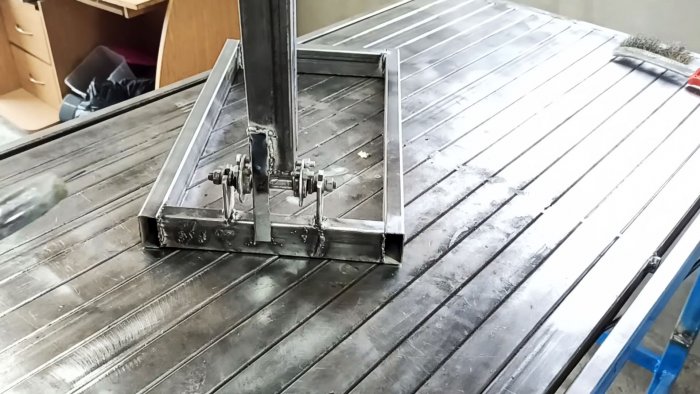

К установленным на последней втулке проушинам приваривается кусок полосы. В результате должна получиться П-образная скоба, которую нужно сварить с трубой на закрепленной втулке. Это делается так, чтобы рычаги могли полностью складываться вместе.
Как из велосипедных втулок сделать торцовочную пилу с протяжкой для болгарки

Как из велосипедных втулок сделать торцовочную пилу с протяжкой для болгарки

Далее к началу нижнего рычага приваривается кусок полосы. Он послужит ограничителем для предотвращения опрокидывания назад.
Как из велосипедных втулок сделать торцовочную пилу с протяжкой для болгарки

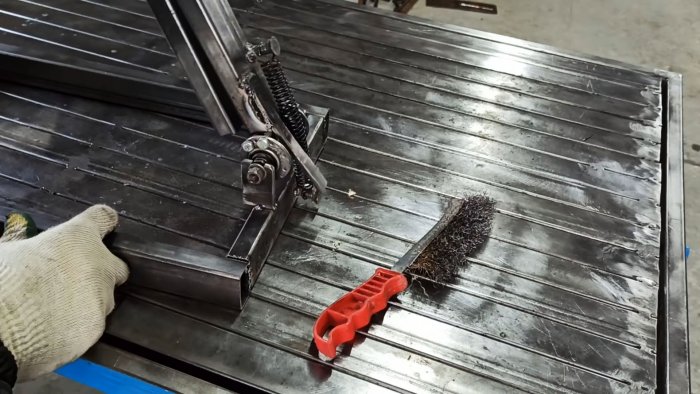

К рамке и рычагу с полосой приваривается по винту. Они послужат зацепами для пружины.
Как из велосипедных втулок сделать торцовочную пилу с протяжкой для болгарки

Как из велосипедных втулок сделать торцовочную пилу с протяжкой для болгарки

Из полосы вырезается ушко, которое прикручивается к болгарке в отверстие для установки съемной рукояти. Его нужно будет приварить к рычагу так, чтобы закрепленная УШМ при протяжке двигалась строго параллельно краям станины.
Как из велосипедных втулок сделать торцовочную пилу с протяжкой для болгарки

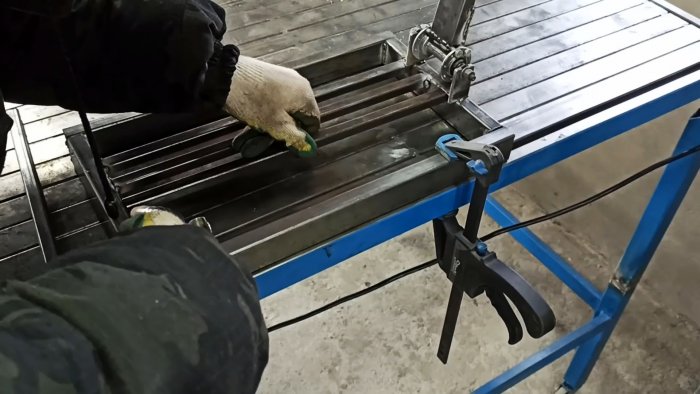

Далее остается вварить в рамку продольных трубок, чтобы упирать в них детали при резке.
Как из велосипедных втулок сделать торцовочную пилу с протяжкой для болгарки

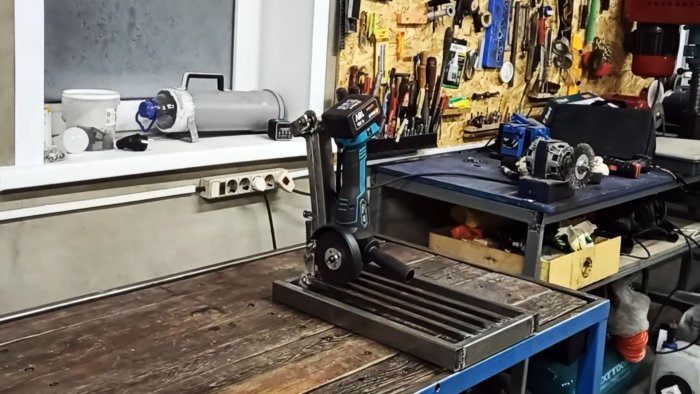

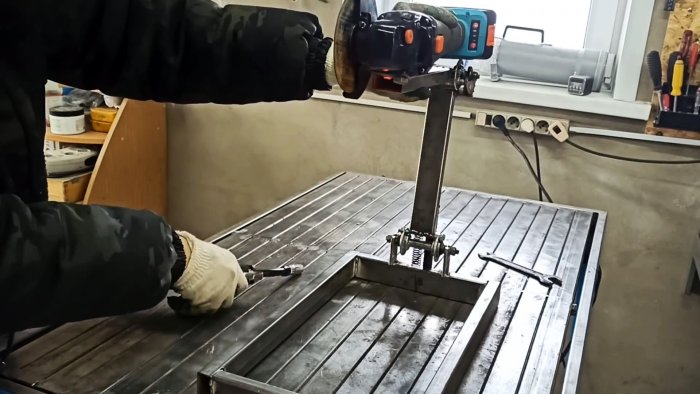

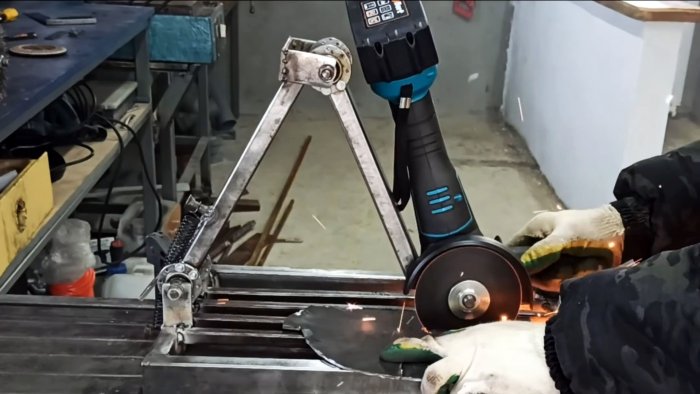

После этого станок используется по назначению.
Как из велосипедных втулок сделать торцовочную пилу с протяжкой для болгарки

Как из велосипедных втулок сделать торцовочную пилу с протяжкой для болгарки

Смотрите видео
