Для раскроя металлических заготовок можно сделать ленточную пилу. В качестве шкивов для нее отлично подходят велосипедные диски. При использовании достаточно мощного мотора самодельная пила вообще ничем не уступает покупной.
Как из велосипедных колес сделать ленточную пилу

Основные материалы:


  • профильные трубы разного диаметра;
  • квадрат 6-10 мм;
  • шпилька М12;
  • диски от детского велосипеда – 2 шт.;
  • пильное полотно для ленточной пилы;
  • электродвигатель;
  • шкивы под ремень – 2 шт.;
  • приводной ремень;
  • мелкие подшипники – 6 шт.;
  • листовая сталь 6 мм.

Процесс изготовления ленточной пилы

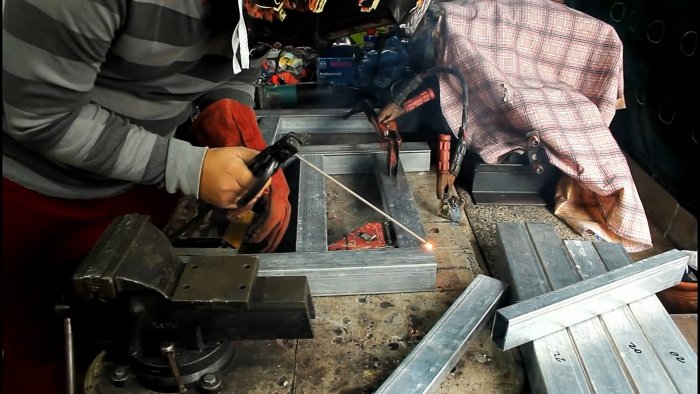

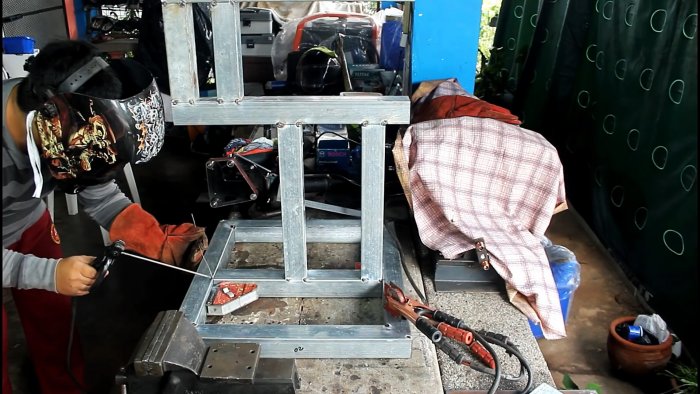

Из профильной трубы сваривается прямоугольная рамка подошвы станка. В нее под прямым углом вваривается станина из такой же трубы. Все размеры подбираются индивидуально, отталкиваясь от длины выбранного ленточного полотна. Станина приваривается к перекладине внутри подошвы. Ее стойки необходимо смещать как на фото. В нижнем смещении будет установлен двигатель, а в верхнем столик.
Как из велосипедных колес сделать ленточную пилу

Как из велосипедных колес сделать ленточную пилу

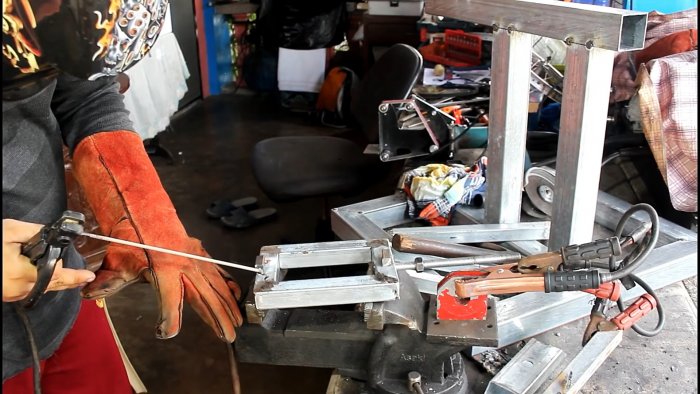

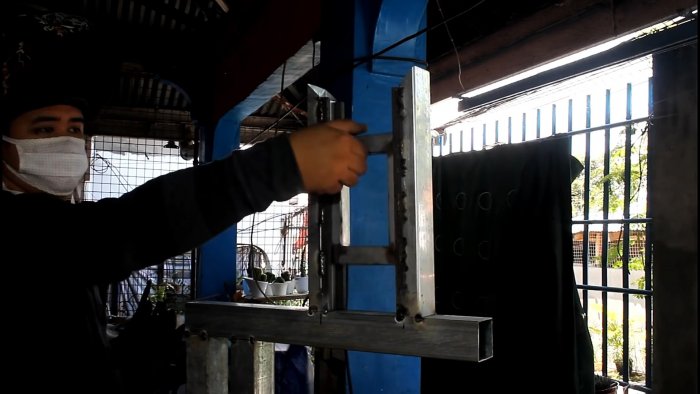

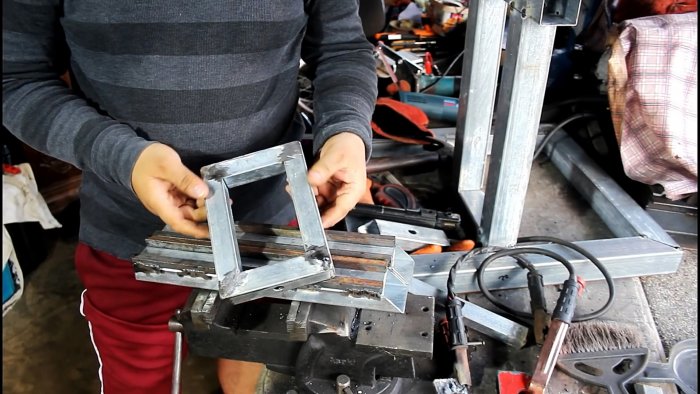

Далее нужно сделать направляющую для крепления верхнего шкива привода ленты. Она состоит из рамки с узкого профиля и двух отрезков большой трубы. К ним приваривается квадрат, чтобы сформировать полозья для скольжения рамки. Трубки с полозьями привариваются сверху станины так, чтобы между ними вставлялась рамка.
Как из велосипедных колес сделать ленточную пилу

Как из велосипедных колес сделать ленточную пилу

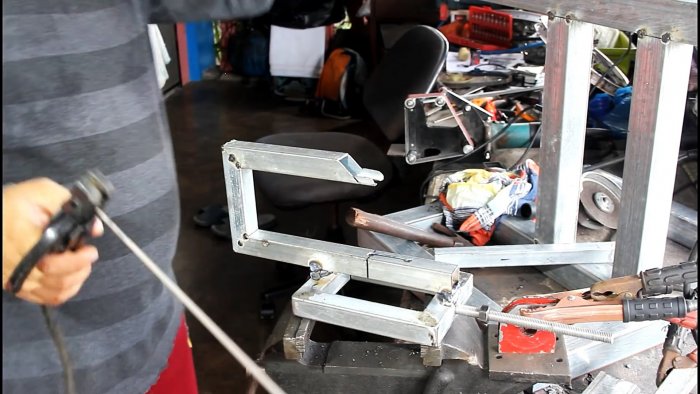

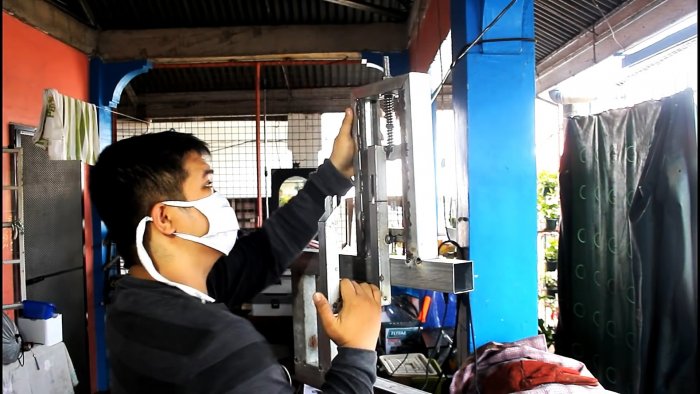

В самой рамке делается отверстие, и в него вваривается шпилька М12. Затем к ней приваривается вилка для установки велосипедного диска.
Как из велосипедных колес сделать ленточную пилу

Как из велосипедных колес сделать ленточную пилу

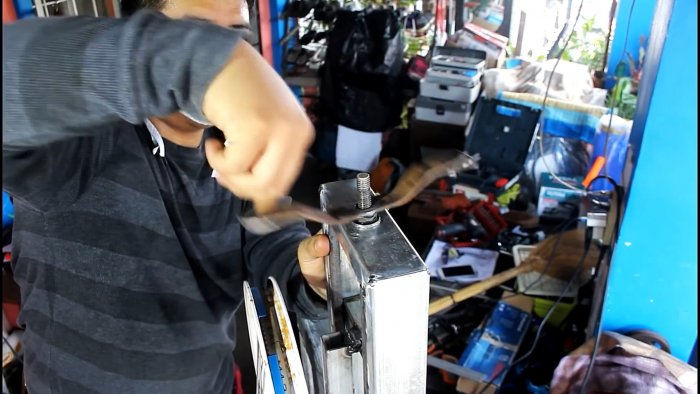

На шпильку надеваются пружины и небольшой отрезок профильной трубы с отверстием, затем накручивается гайка. Рамка вставляется в полозья, и трубка на шпильке приваривается к направляющим. К гайке на шпильке можно приварить ручки, чтобы вращать ее без ключа при регулировке натяжения полотна.
Как из велосипедных колес сделать ленточную пилу

Как из велосипедных колес сделать ленточную пилу

Как из велосипедных колес сделать ленточную пилу

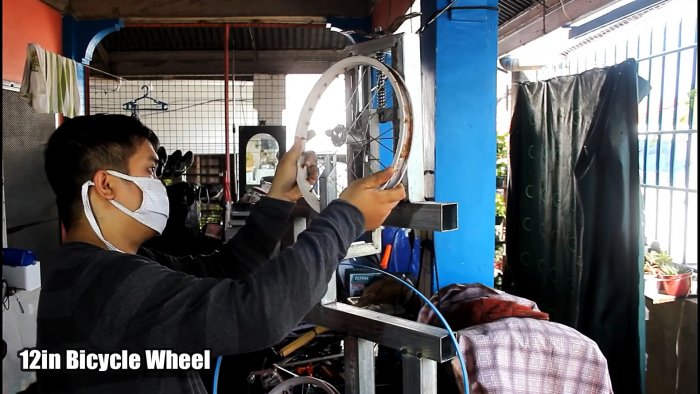

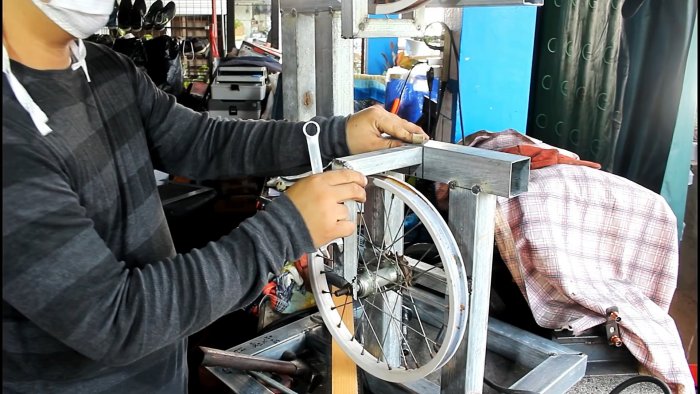

В вилку вставляется диск, на него накидывается полотно и делается замер для определения высоты размещения нижнего шкива. По метке к станине приваривается отрезок трубы с отверстием для оси диска. Далее приваривается Г-образная заготовка для увеличения жесткости крепления нижнего шкива привода ленты.
Как из велосипедных колес сделать ленточную пилу

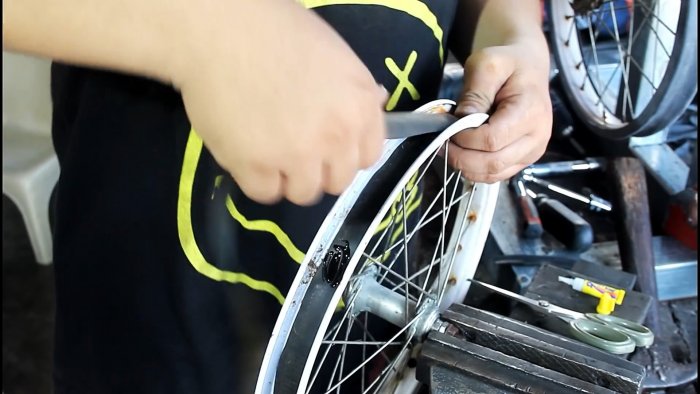

Диски снимаются, и на них в несколько слоев вклеиваются резиновые полосы, вырезанные из камеры. На бугорках от спиц резина высверливается маленькой коронкой, и поверх вклеивается еще одна полоса. Затем сверху дисков натягиваются кольца, вырезанные из их родной камеры.
Как из велосипедных колес сделать ленточную пилу

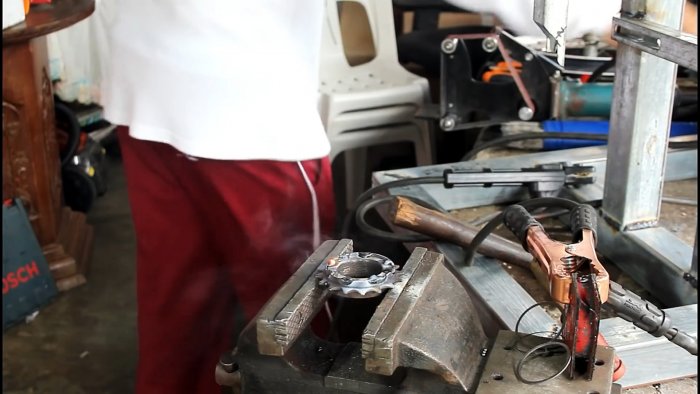

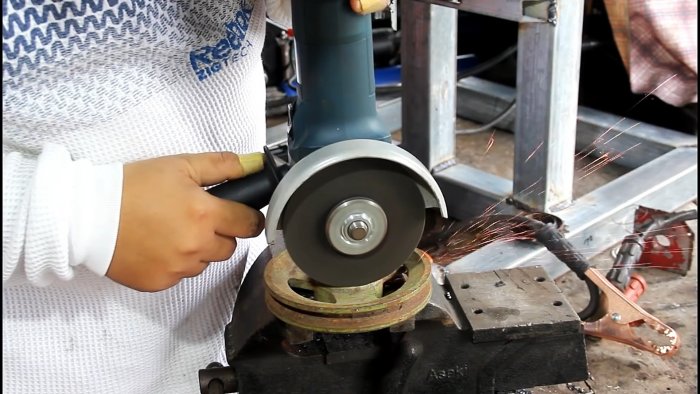

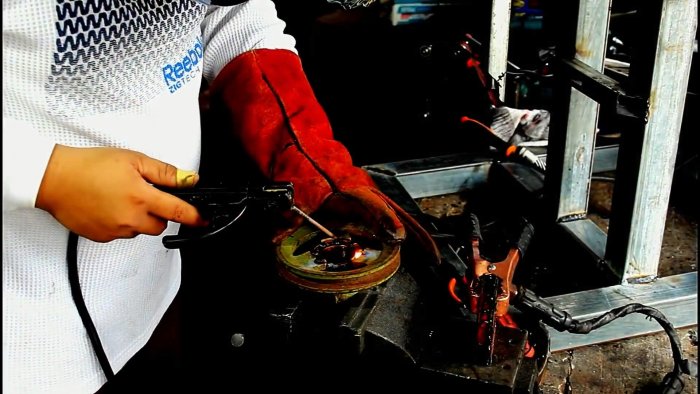

На ось нижнего диска к звездочке приваривается шкив под ремень. После этого диски устанавливаются на место, и на них натягивается пильное полотно.
Как из велосипедных колес сделать ленточную пилу

Как из велосипедных колес сделать ленточную пилу

Как из велосипедных колес сделать ленточную пилу

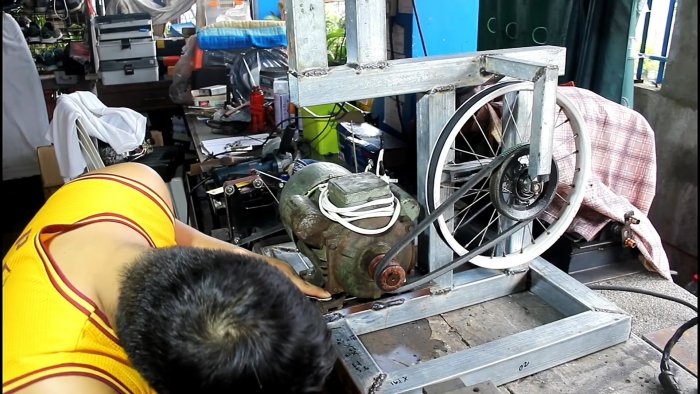

К станине станка приваривается основание, и на него прикручивается двигатель. Затем между ним и шкивом на диске натягивается ремень.
Как из велосипедных колес сделать ленточную пилу

Как из велосипедных колес сделать ленточную пилу

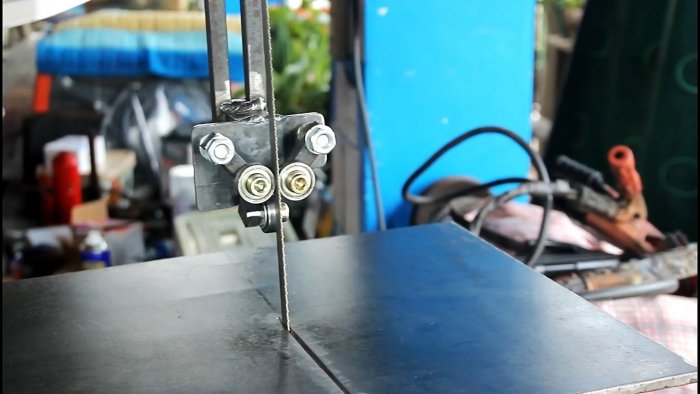

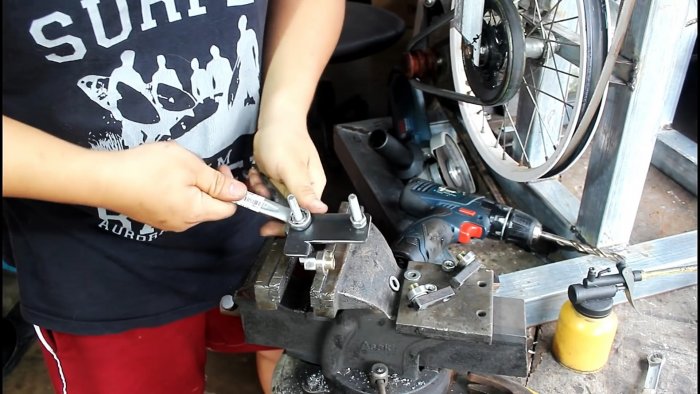

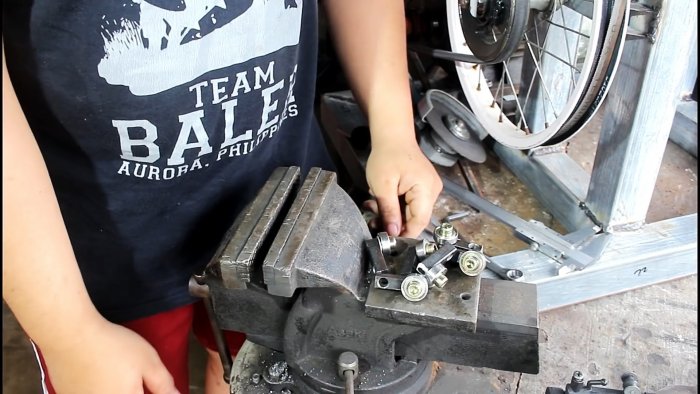

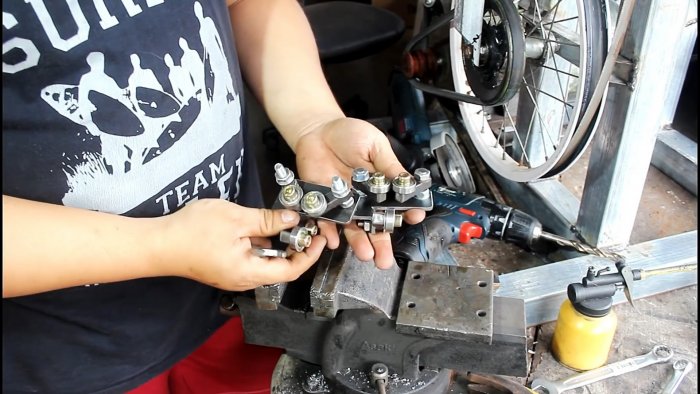

Чтобы пильное полотно не отодвигалось при пилении, необходимо сделать ограничительные ролики сверху и снизу. В их качестве можно использовать подшипники. Для этого из листовой стали изготавливается Г-образный кронштейн. На него устанавливаются 3 подшипника на плечах из квадрата. Из них 2 будут сдвигаться друг к другу, чтобы держать полотно по бокам, и один прикрепляется относительно них под прямым углом, чтобы поддерживать его с ребра.
Как из велосипедных колес сделать ленточную пилу

Как из велосипедных колес сделать ленточную пилу

Как из велосипедных колес сделать ленточную пилу

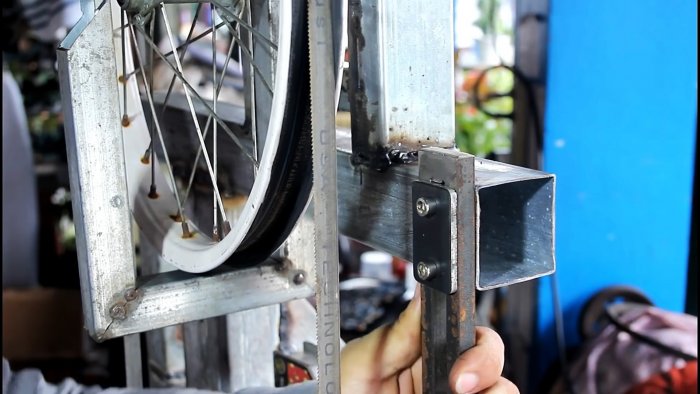

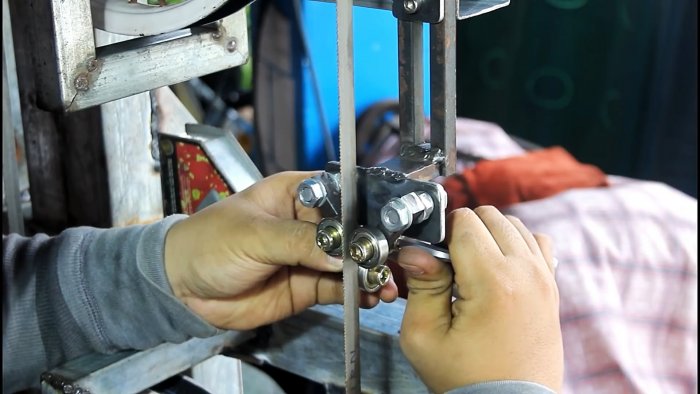

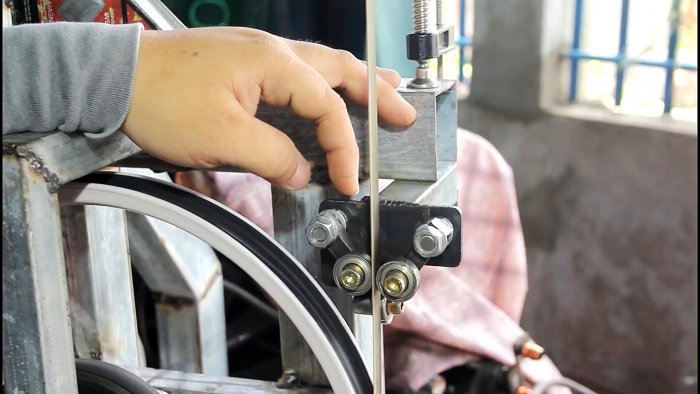

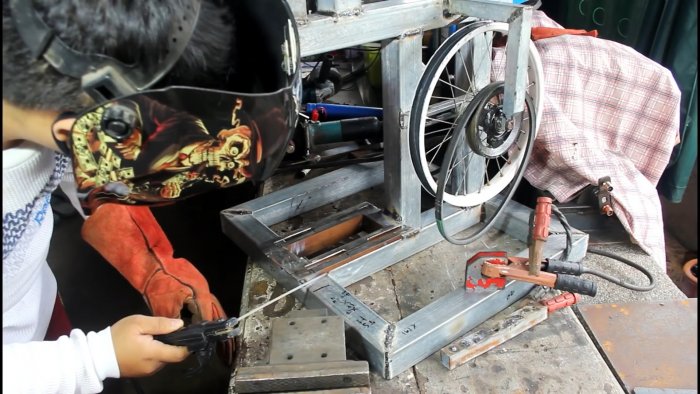

Один кронштейн с подшипниками привариваются к станине внизу сразу перед шкивом через проставку из трубы. Для второго нужно сделать скользящую направляющую, чтобы менять положение роликов в случае установки более длинного или короткого полотна.
Как из велосипедных колес сделать ленточную пилу

Как из велосипедных колес сделать ленточную пилу

Как из велосипедных колес сделать ленточную пилу

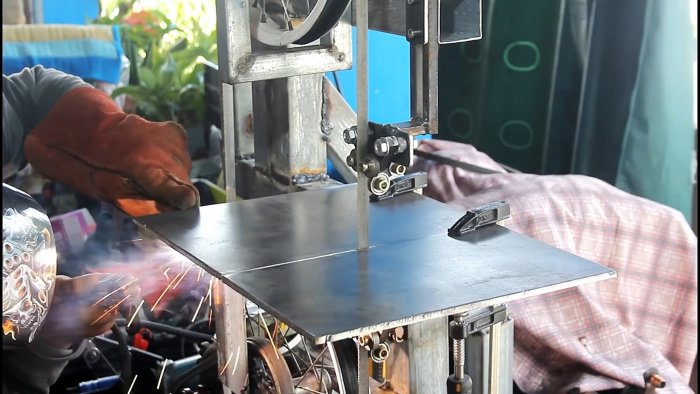

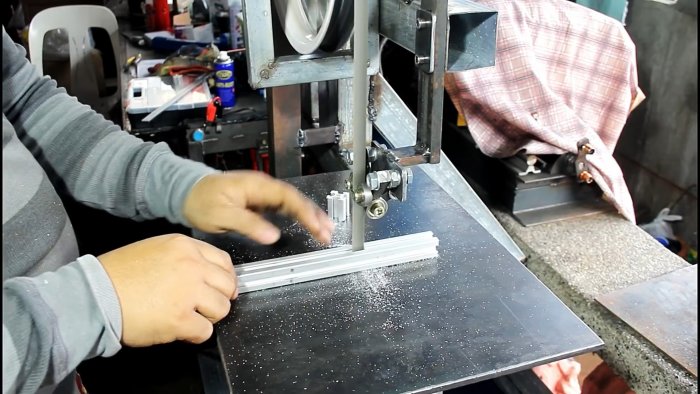

Завершающим этапом сборки является установка столика. Он вырезается из листовой стали 6 мм. На столике делается прорезь под полотно. Затем он приваривается к станине по месту смещения стоек.
Как из велосипедных колес сделать ленточную пилу

Как из велосипедных колес сделать ленточную пилу

В результате получается очень удобная ремонтопригодная ленточная пила. Ломаться в ней могут только подшипники внутри велосипедных дисков, что легко ремонтируется. Конструкция предусматривает регулировку натяжения, и быструю замену пильного полотна. Для этого нужно только откинуть приводной ремень от мотора.
Как из велосипедных колес сделать ленточную пилу

Как из велосипедных колес сделать ленточную пилу
