Материалы:

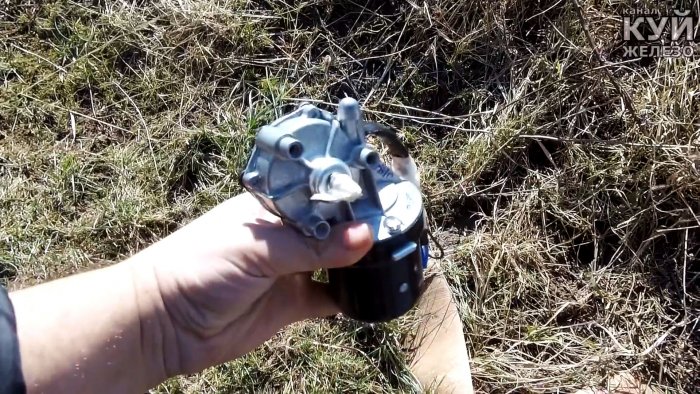

- мотор-редуктор от дворников;
- толстый листовой металл;
- кухонный рейлинг;
- болты М10;
- старый шампур.
Процесс изготовления приставки с электроприводом

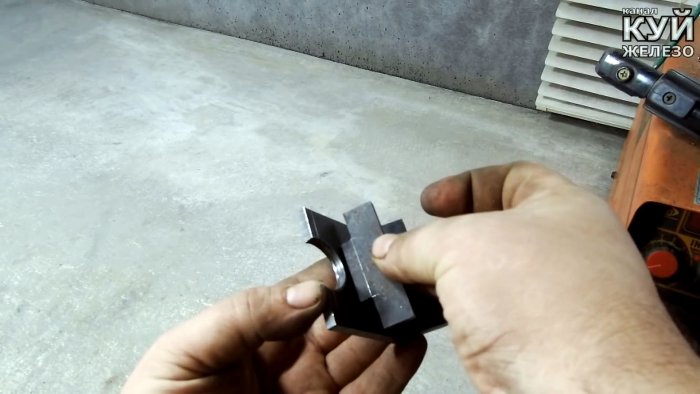

Для начала нужно сделать крепление под редуктор. Для этого потребуется отрезок листовой стали 100х70 мм. В нем по центру просверливаете большое отверстие коронкой под вал редуктора и 3 обычных, для его крепления. Затем вырезаются заготовки: 60х75 мм и 3 шт. 60х30 мм. На большой и одной мелкой нужно подрезать уголки.

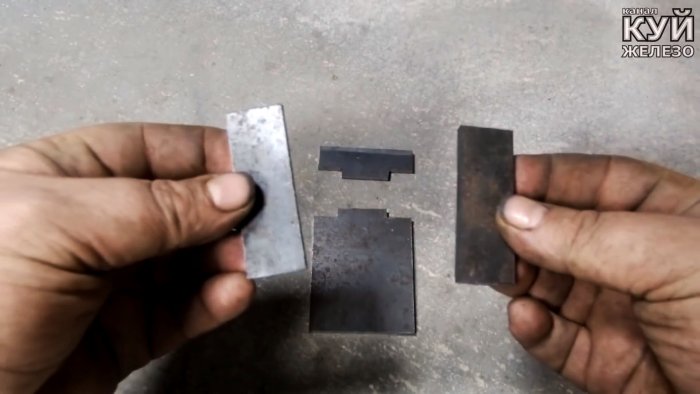

Для второй детали, требуемой для упора шампура, нужно вырезать заготовки 60х50 мм, и 2 – 20х50 мм. С краю большой просверливается отверстие. На мелких срезаются уголки.

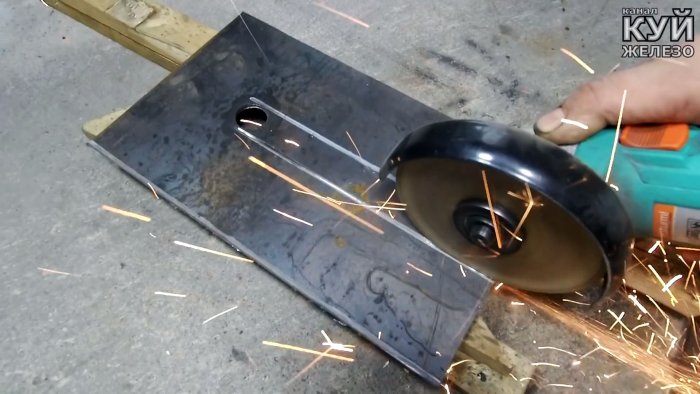

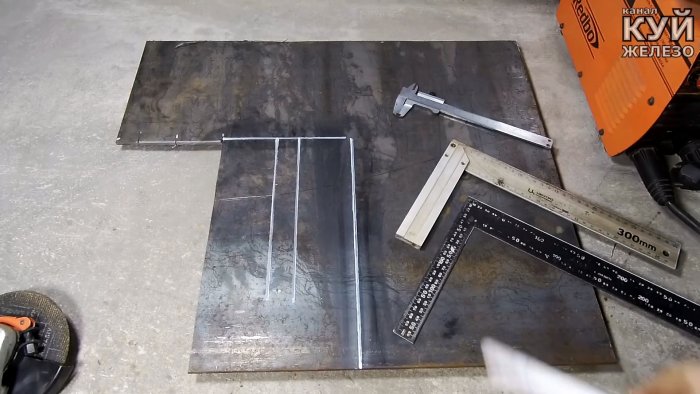

Далее делаются стойки приставки. Вырезается 2 больших заготовки 300х180 мм. Вдоль них по центру делается широкий вырез. Для зацепа стоек нужно подготовить 4 детали 125х30 мм.
После подгонки деталей они свариваются.

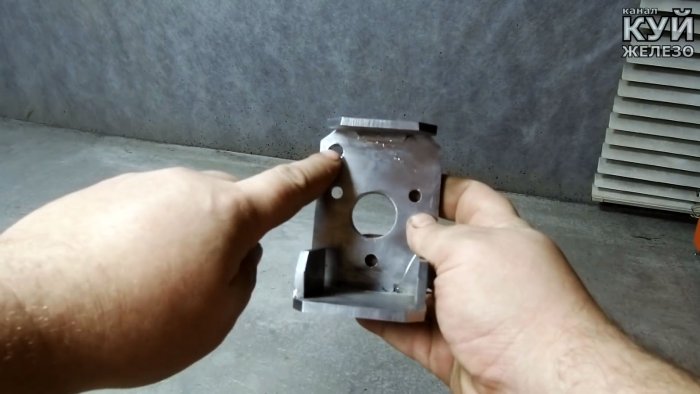

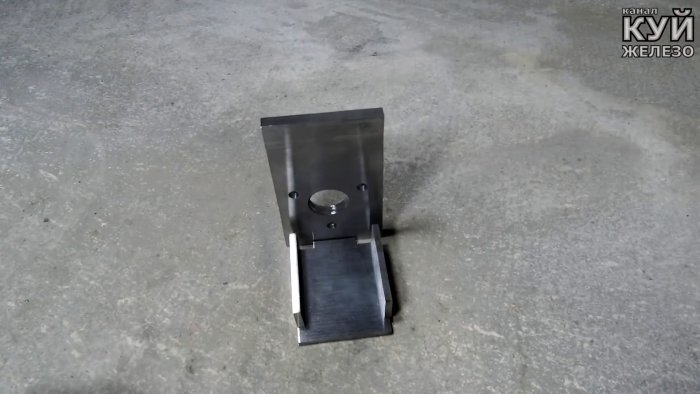

Первое крепление под мотор-редуктор делается как на фото. В стороне в нем сверлится отверстие, и нарезается резьба М10. Также сваривается вторая деталь, и тоже оснащается отверстием с резьбой.

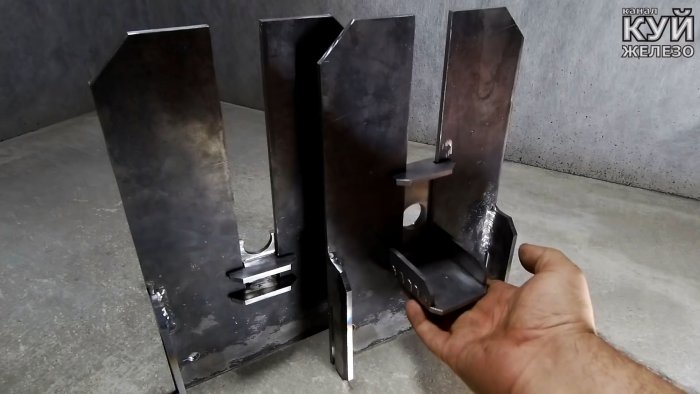

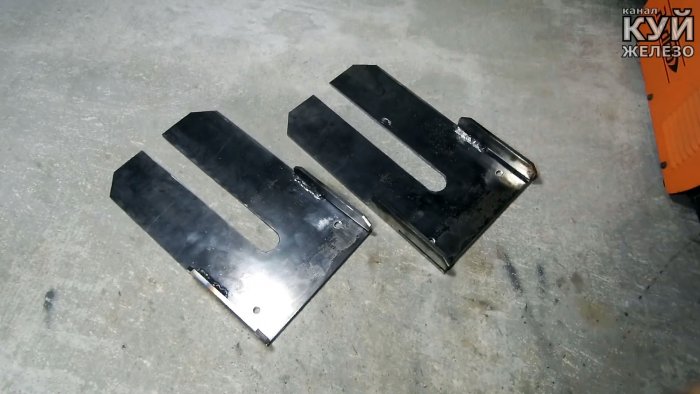

К стойкам привариваются крепежные пластины с вырезами по бокам. Возле каждой из них нужно будет сделать по отверстию и нарезать резьбу М10. В результате крепление редуктора и вторая деталь должны свободно скользить по вырезу в стойках. С обратной стороны они стопорятся вкручиванием болтов.

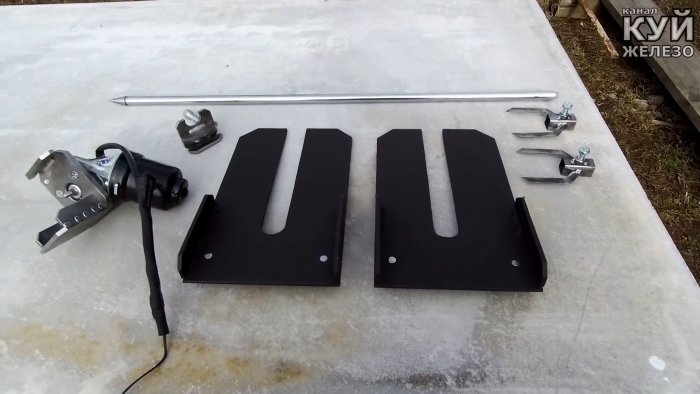

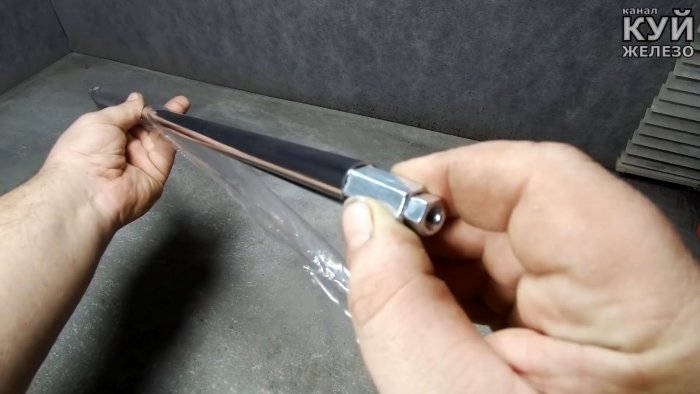

Далее нужно сделать крепление к валу редуктора из обточенной удлиненной гайки М6. Полученная муфта сваривается с гайкой М10. Затем они привариваются к кухонному рейлингу. На второй конец трубки изготавливается острый наконечник.
Из старого шампура и 2-х кусков трубы нужно сделать вилки, чтобы фиксировать тушку на рейлинг, предотвращая ее соскальзывание. В них сверлятся боковые отверстия, к которым ввариваются гайки. Это позволит их зажимать на рейлинг.

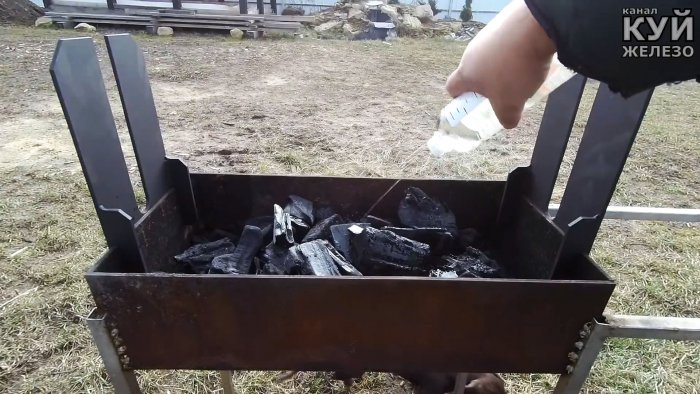

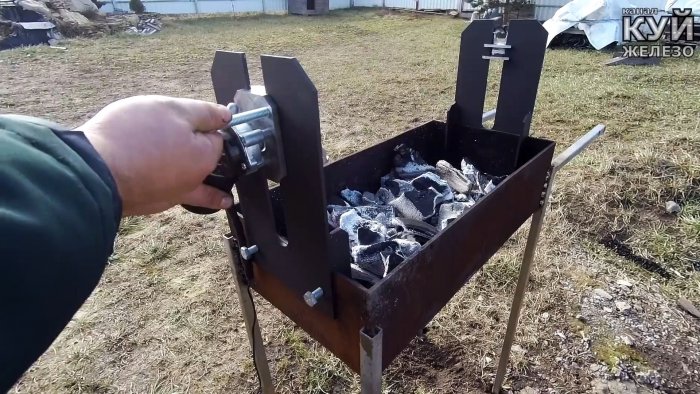

Стойки надеваются на мангал и зажимаются.
Затем на них ставятся крепления.

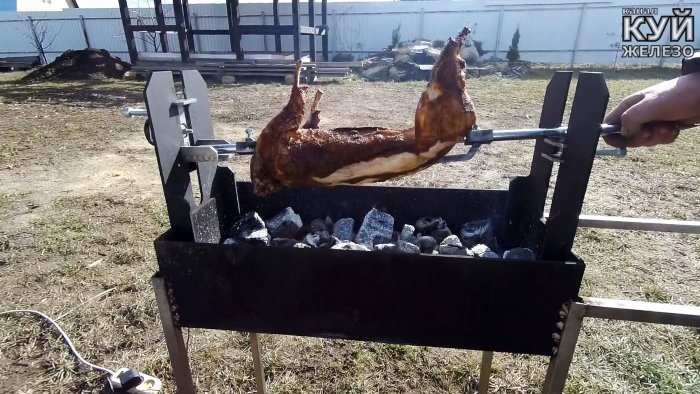

Тушка нанизывается на рейлинг и фиксируется вилками с краев.

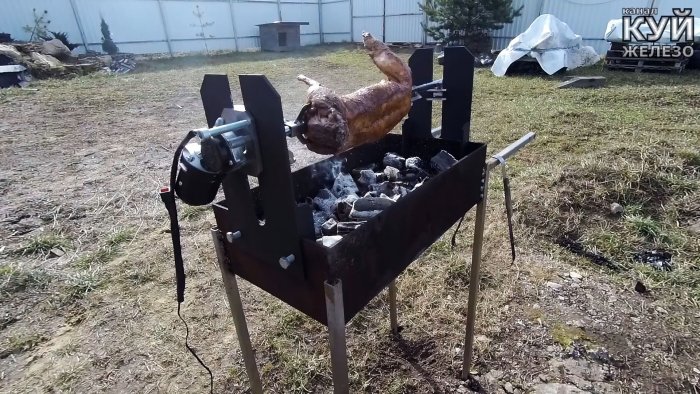

Затем этот шампур вкручивается в вал мотор-редуктора. Сам двигатель подключается к аккумулятору или блоку питания.
