Материалы:
- обычные ножницы по металлу;
- листовая сталь 5 мм;
- полоса 20х4 мм;
- уголки 40х40 мм и 20х20 мм;
- болты, гайки.
Процесс изготовления рычажных ножниц
Ножницы разбираются.

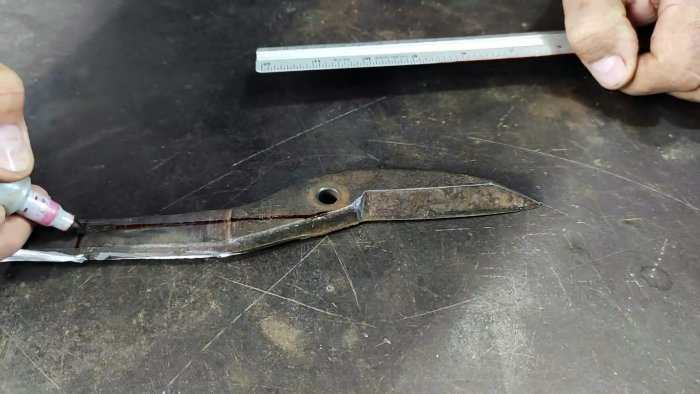

Ручка одной из половин укорачивается за 10 см до отверстия для оси поворота.

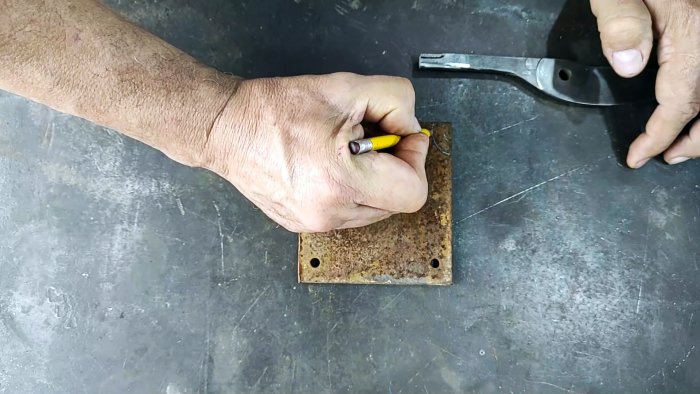

Из листовой стали 5 мм вырезается пластина 100х110 мм.

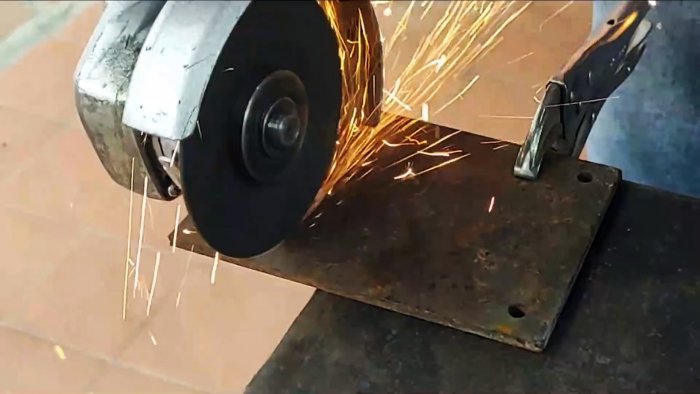

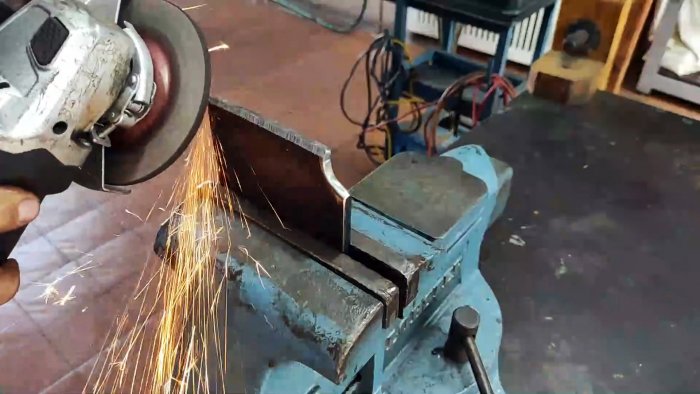

Один ее угол протачиваете внутрь и закругляется.

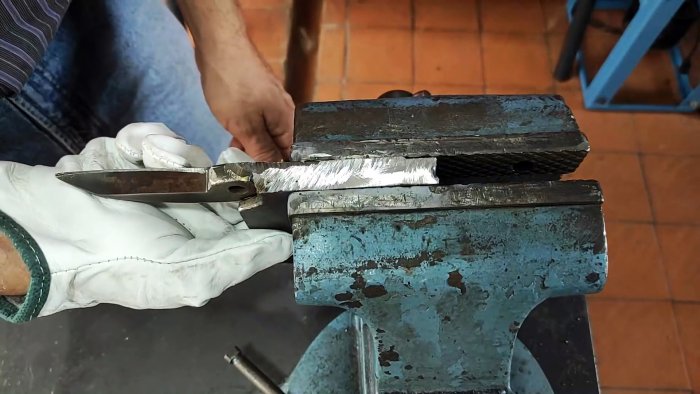

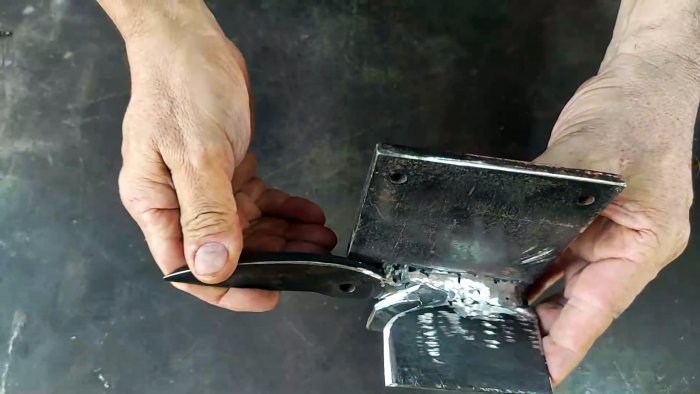

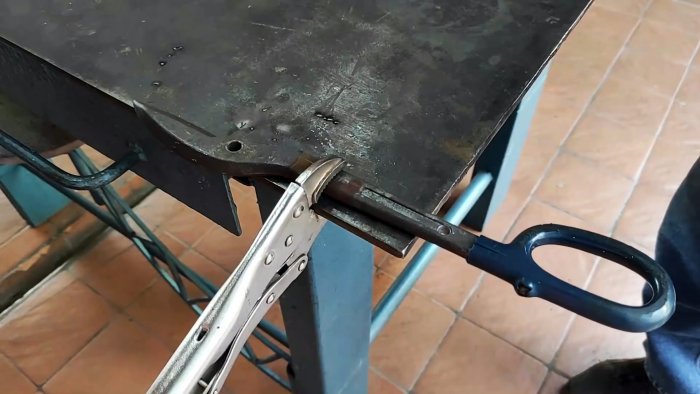

Затем укороченная половина ножниц приваривается к пластине. При этом нужно, чтобы отверстие оси расположилось над проточкой.

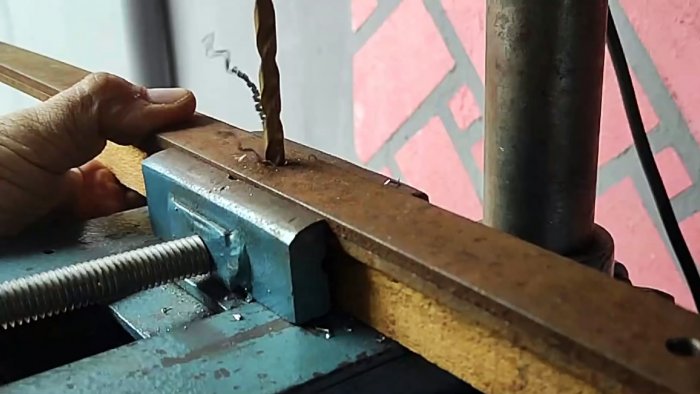

Из полосы вырезается 2 заготовки по 500 мм. С одного конца в них делаются по отверстию за 15 мм от края. Отступив от них 150 мм сверлиться еще по отверстию.

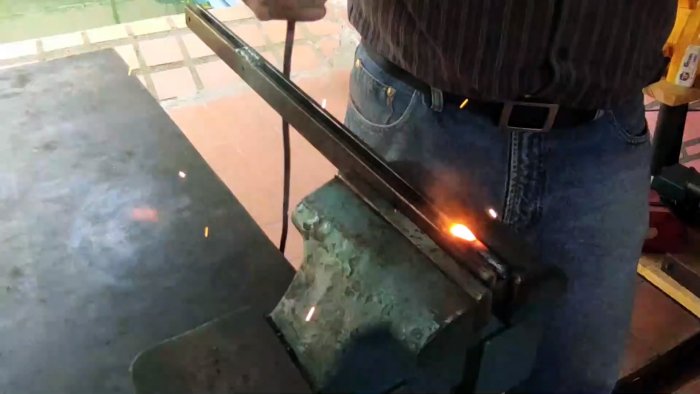

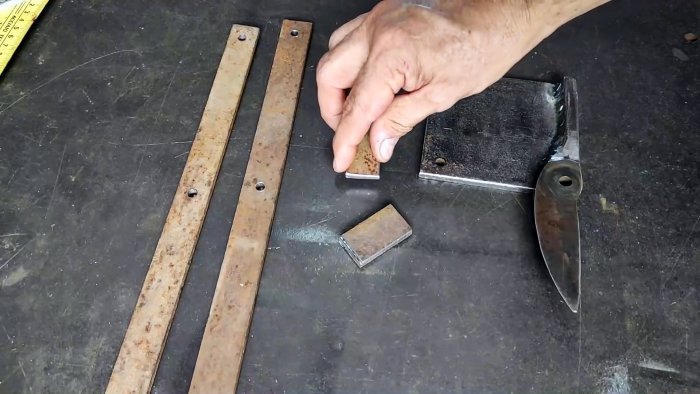

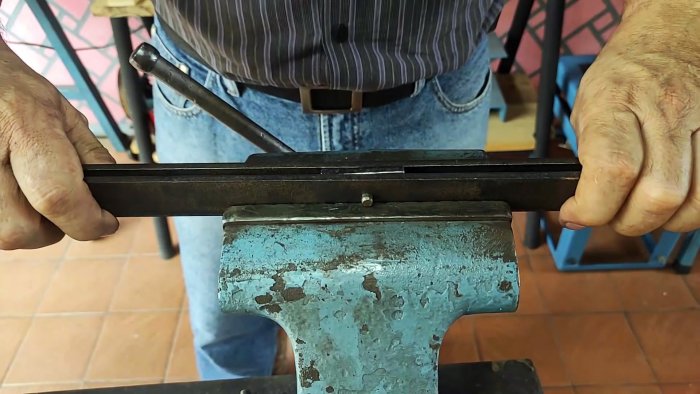

Полосы нужно сварить вдвое, чтобы получить рычаг. Для этого между ними укладывается 2 проставки, вырезанные из листовой стали 5 мм. Одна вваривается напротив смещенных отверстий, вторая на конце без них.
Из полосы вырезается 2 заготовки по 210 мм. С обоих концов они просверливаются за 15 мм от краев.
Рукоять второй половины ножниц просверливается за 150 мм от отверстия оси вращения. Затем она укорачивается.

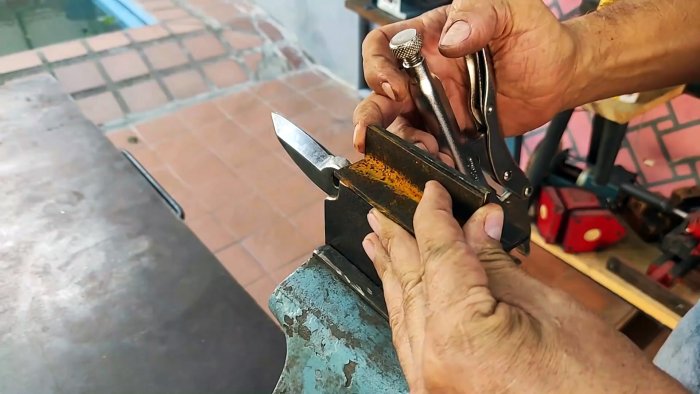

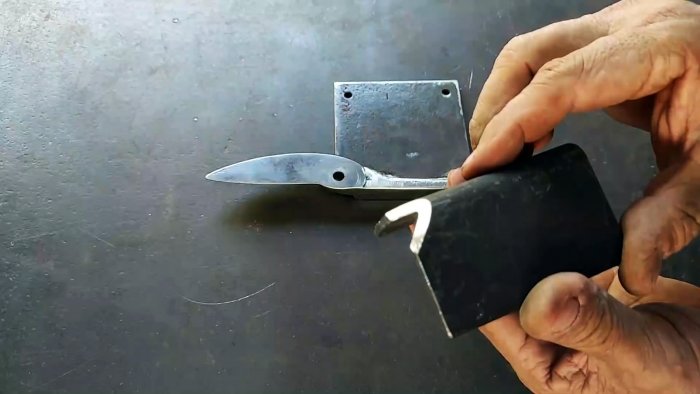

Сбоку к половине ножниц с пластиной приваривается отрезок уголка 40х40 мм. К нему сбоку варится уголок 20х20 мм.

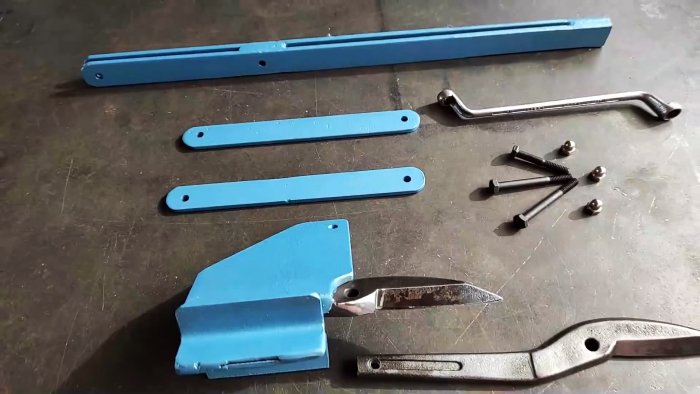

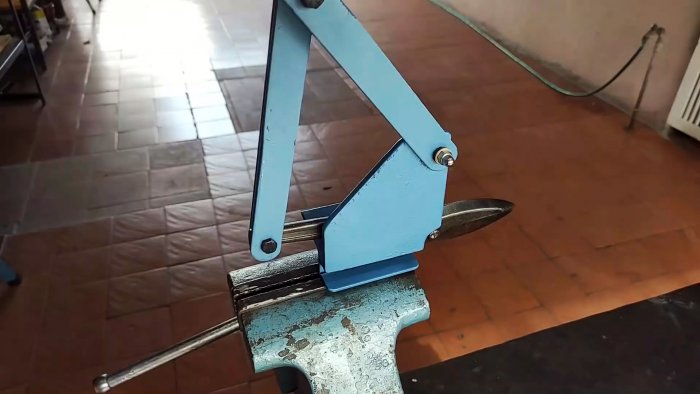

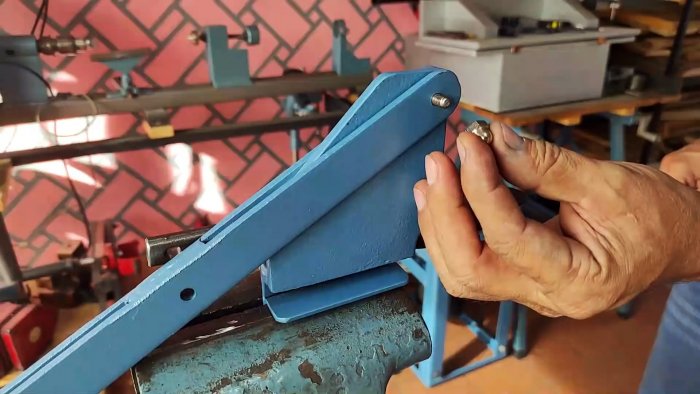

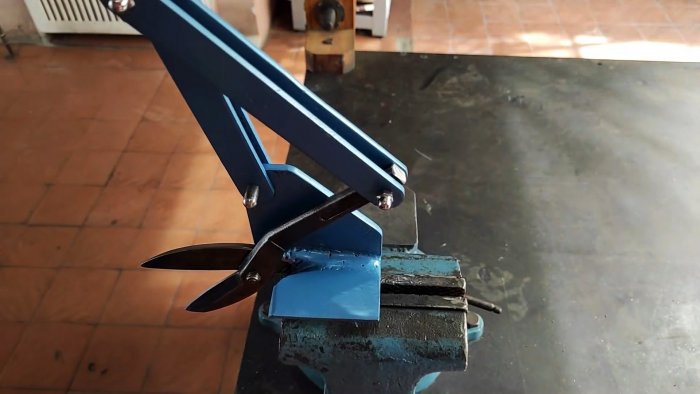

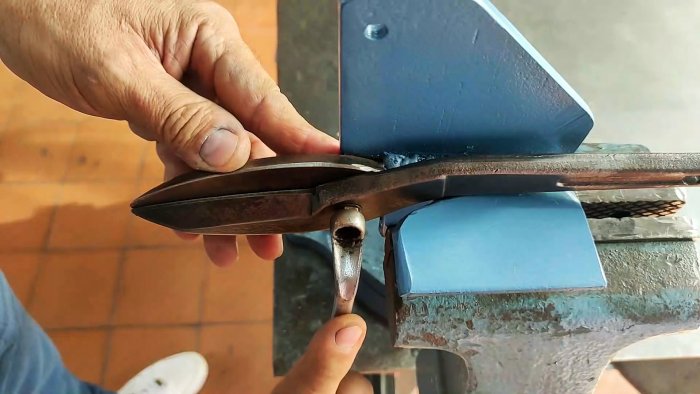

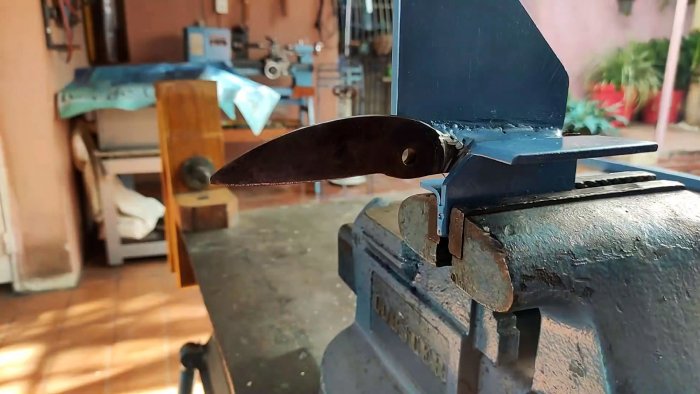

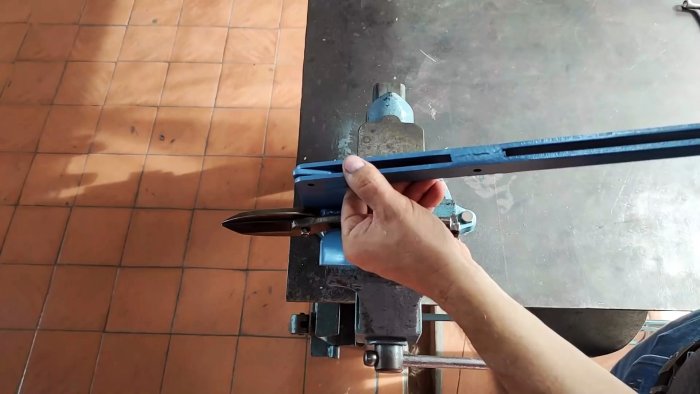

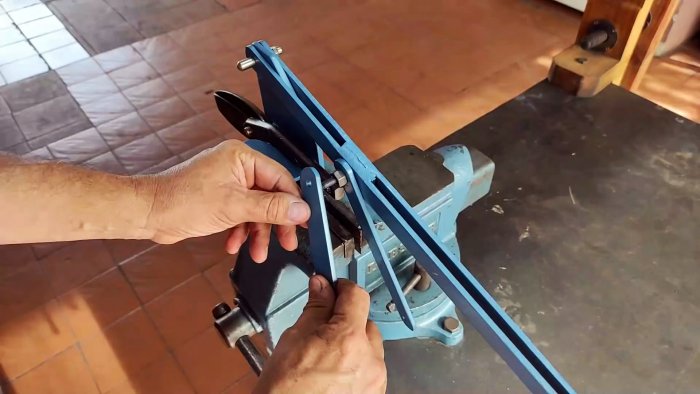

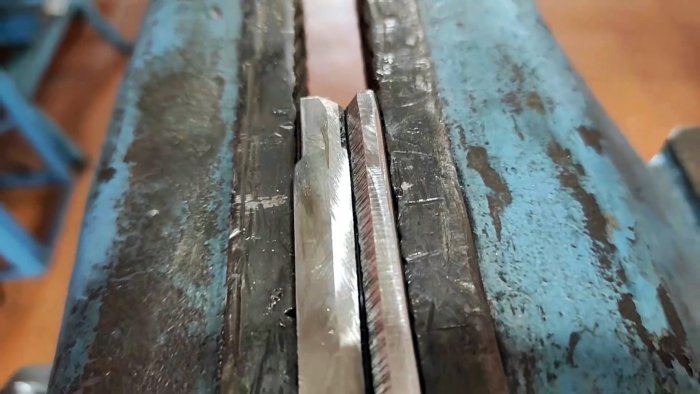

Теперь нижняя половина ножниц зажимается в тисках за уголки. На нее устанавливается второе лезвие. Затем через отверстие на верхней пластине присоединяется рычаг. Уже к нему прикручиваются 2 короткие полосы, которые соединяются с подвижной половиной ножниц.

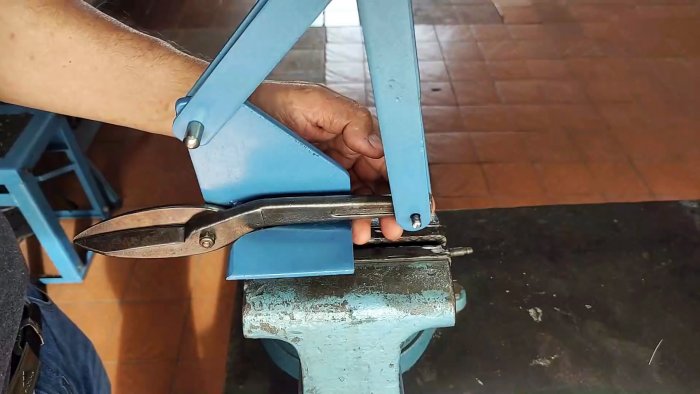

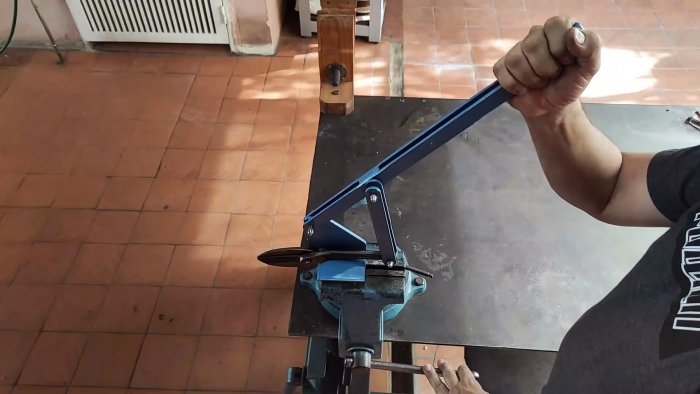

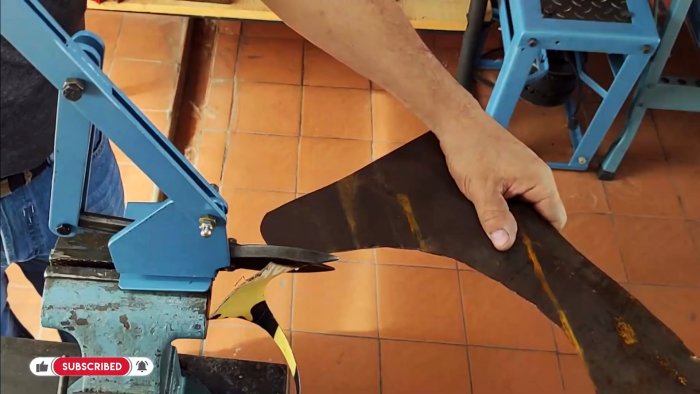

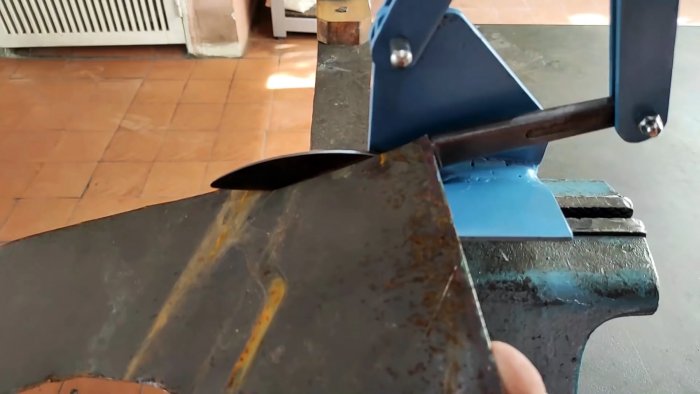

При резке металла рычажными ножницами основная часть листа сможет ложиться на большой уголок справа.
Срезаемая полоса будет входить в зазор между пластиной и малым уголком. Это позволит поддерживать заготовки в удобном положении.
