Как из сломанной болгарки и мотора от дворников сделать электродомкрат на 1500 кг

Обычный винтовой домкрат можно оснастить электроприводом, и подымать им автомобиль нажатием кнопки. С таким оборудованием обслуживание автомобиля будет проходить быстрее и легче.

Материалы:


  • старая болгарка;
  • листовая сталь 5 мм;
  • мотор-редуктор от дворников;
  • винтовой домкрат;
  • гайка удлиненная М15;
  • гайка удлиненная М8.

Процесс изготовления электродомкрата

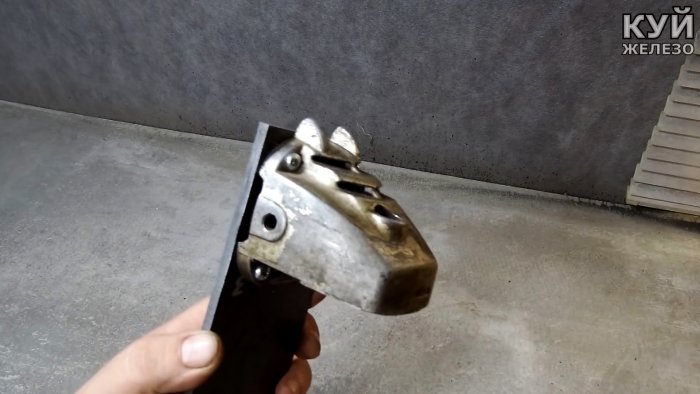

От старой болгарки демонтируется редуктор.
Как из сломанной болгарки и мотора от дворников сделать электродомкрат на 1500 кг

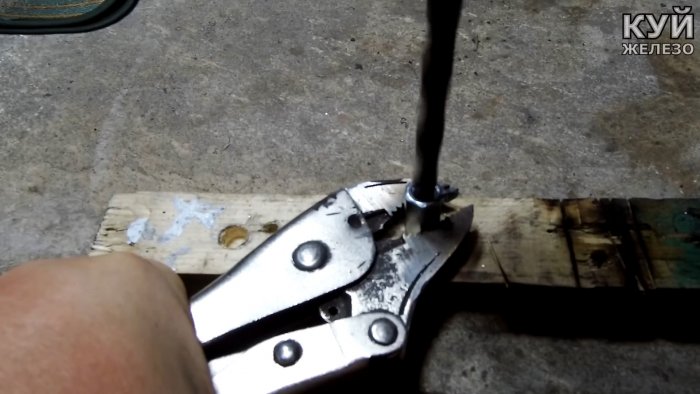

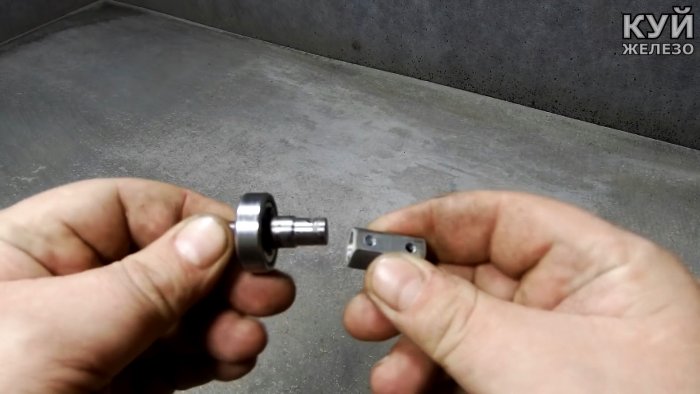

Ее вал обрезается. Под него из удлиненной гайки М8 делается переходник под мотор-редуктор от дворников. В ней просто просверливаются отверстия под шпонку, чтобы соединиться с валами.
Как из сломанной болгарки и мотора от дворников сделать электродомкрат на 1500 кг

Как из сломанной болгарки и мотора от дворников сделать электродомкрат на 1500 кг

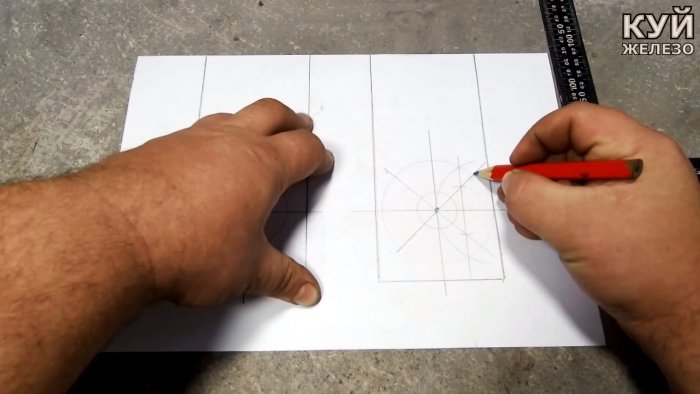

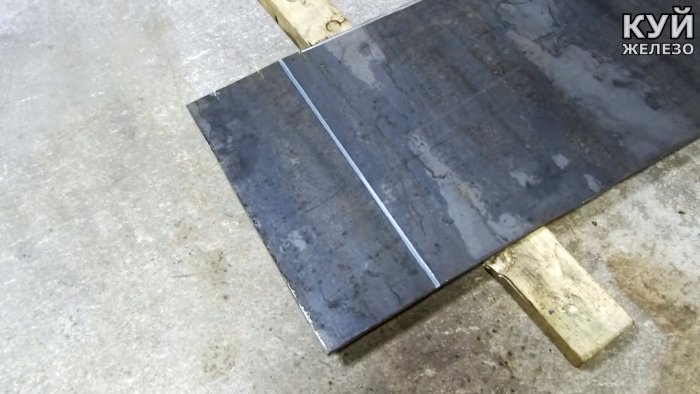

Суть конструкции в том, чтобы связать вал болгарки с мотор-редуктором, а ее шпиндель с винтовым домкратом. Тогда за счет вращения электродвигателя домкрат будет быстро подниматься. Для этого из стали 5 мм необходимо сделать станину.
Как из сломанной болгарки и мотора от дворников сделать электродомкрат на 1500 кг

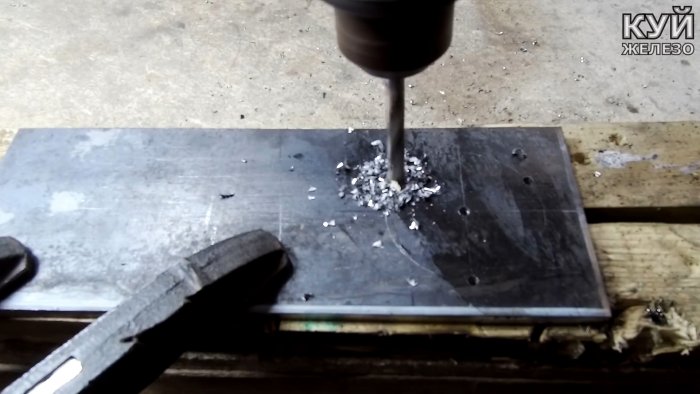

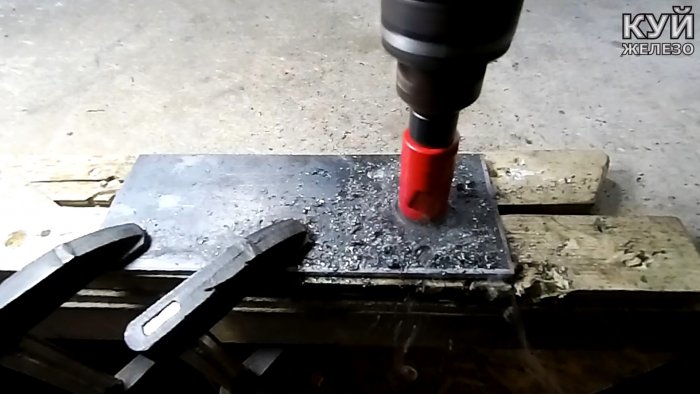

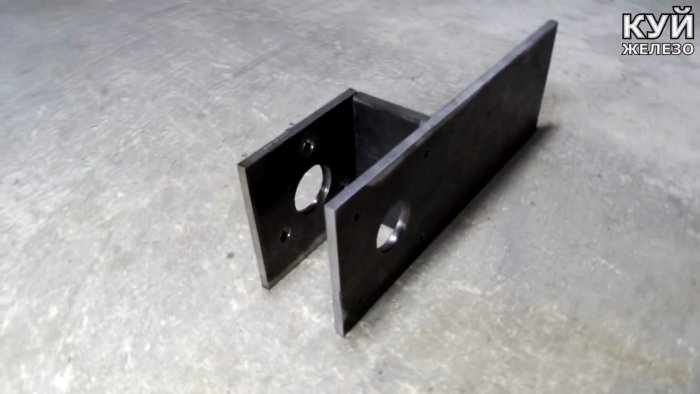

Она делается h-образной. В заготовках перед ее сваркой просверливаются отверстия под валы, а также под крепеж редукторов. Расстояние между площадками должны быть достаточным для установки переходника.
Как из сломанной болгарки и мотора от дворников сделать электродомкрат на 1500 кг

Как из сломанной болгарки и мотора от дворников сделать электродомкрат на 1500 кг

Как из сломанной болгарки и мотора от дворников сделать электродомкрат на 1500 кг

Как из сломанной болгарки и мотора от дворников сделать электродомкрат на 1500 кг

Как из сломанной болгарки и мотора от дворников сделать электродомкрат на 1500 кг

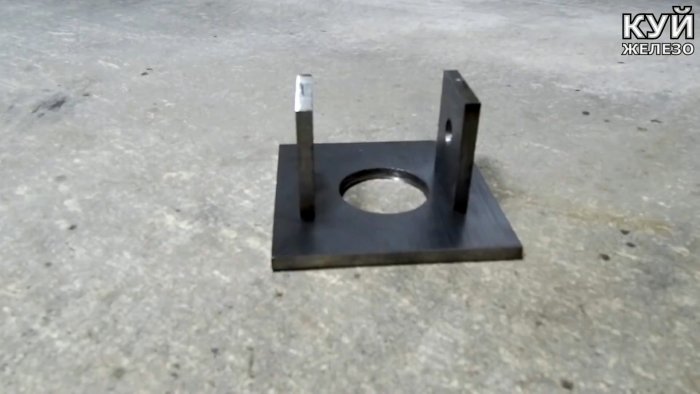

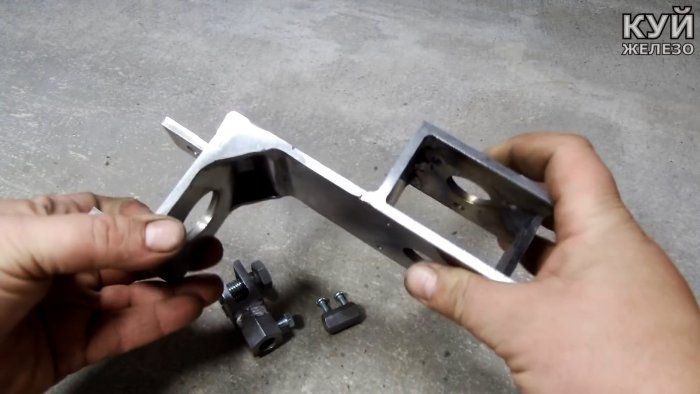

В вершине станины приваривается еще ода площадка крепления с проушинами, для прикручивания корпуса домкрата. В ней предварительно делается широкое отверстие для ввода винта домкрата.
Как из сломанной болгарки и мотора от дворников сделать электродомкрат на 1500 кг

Как из сломанной болгарки и мотора от дворников сделать электродомкрат на 1500 кг

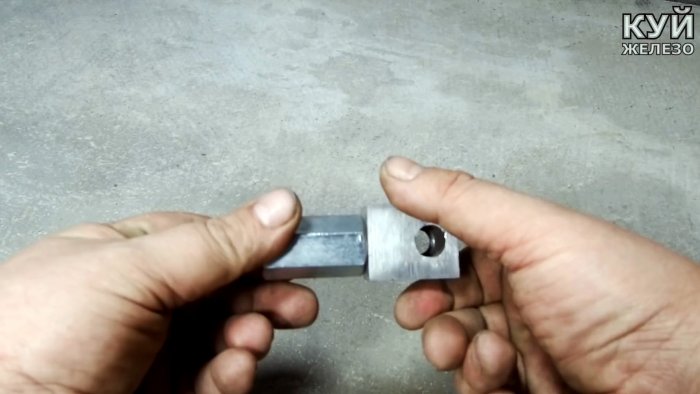

Далее нужно будет примерить редуктор болгарки и домкрат. Для их соединения делается переходник. Берется удлиненная гайка М14, и к ней привариваются проушины. Она будет наворачиваться на шпиндель болгарки, а ее проушины соединятся с винтом домкрата.
Как из сломанной болгарки и мотора от дворников сделать электродомкрат на 1500 кг

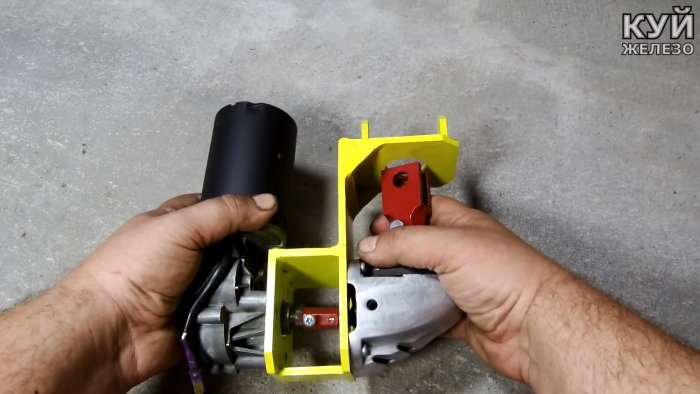

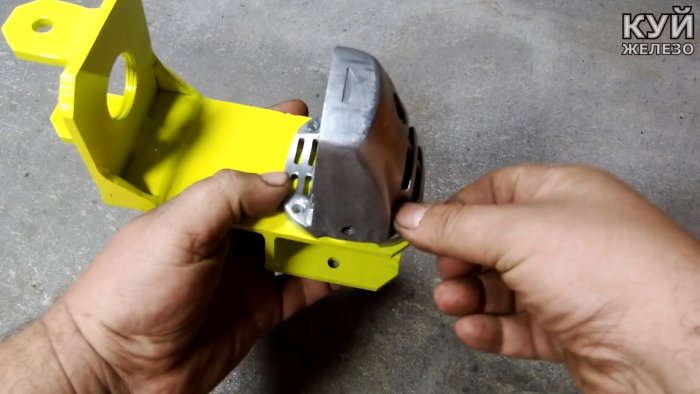

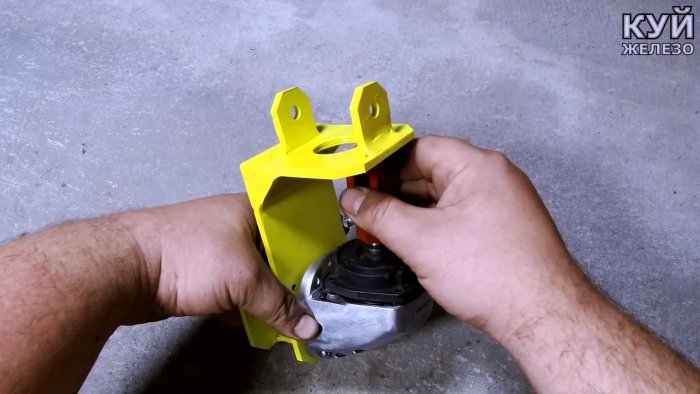

К станине прикручиваются редукторы, затем они соединяются переходником.
Как из сломанной болгарки и мотора от дворников сделать электродомкрат на 1500 кг

Как из сломанной болгарки и мотора от дворников сделать электродомкрат на 1500 кг

Как из сломанной болгарки и мотора от дворников сделать электродомкрат на 1500 кг

Как из сломанной болгарки и мотора от дворников сделать электродомкрат на 1500 кг

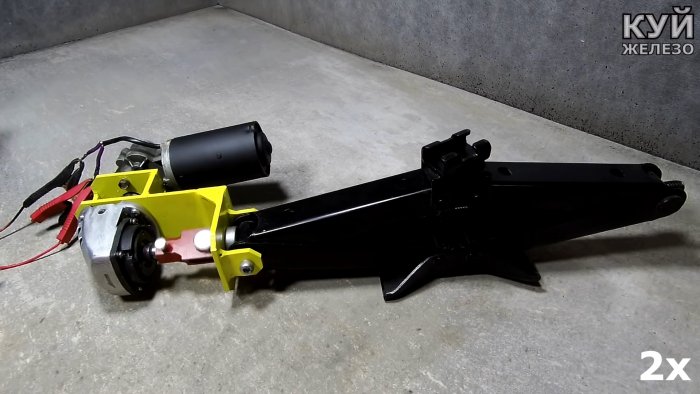

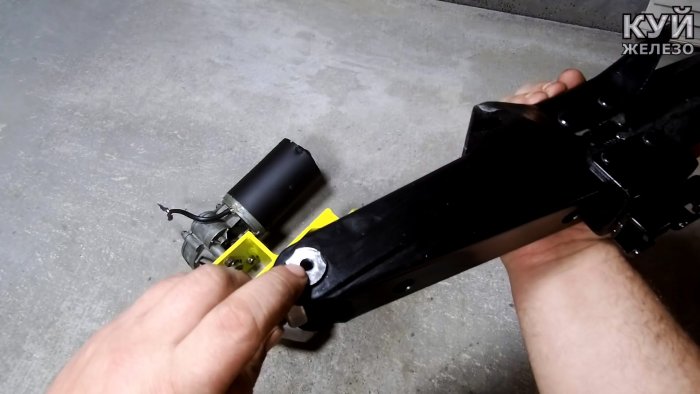

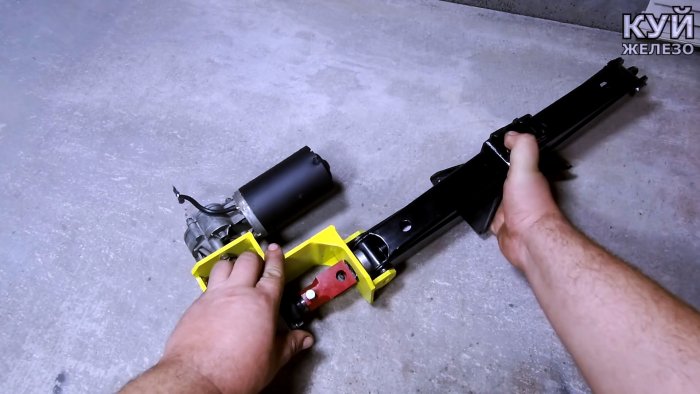

Далее устанавливается домкрат.
Как из сломанной болгарки и мотора от дворников сделать электродомкрат на 1500 кг

Как из сломанной болгарки и мотора от дворников сделать электродомкрат на 1500 кг

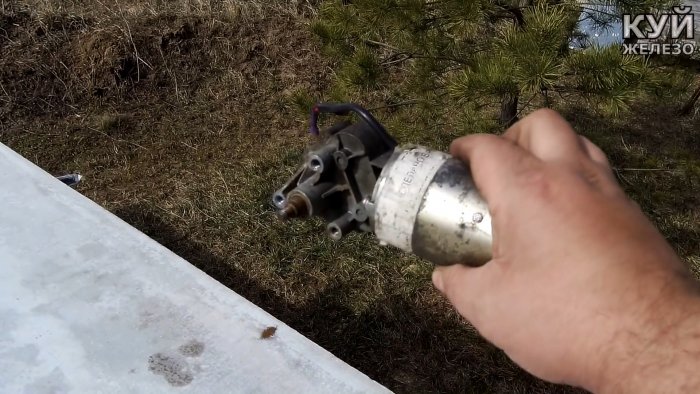

К мотор-редуктору припаиваются провода питания с крокодилами на аккумулятор. Можно включить в схему переключатель полярности, чтобы домкрат вращался в разные стороны. Если его нет, то для опускания машины нужно будет переставлять крокодилы местами.
Как из сломанной болгарки и мотора от дворников сделать электродомкрат на 1500 кг

Как из сломанной болгарки и мотора от дворников сделать электродомкрат на 1500 кг

Как из сломанной болгарки и мотора от дворников сделать электродомкрат на 1500 кг
