Как сделать автоматическую вытяжку ? - Это совсем не так сложно как может показаться. Есть весьма различные варианты, но я остановился на таком как термореле. Работать это будет так: кода газовой или электрической плите кто-то будет что-то готовить, то естественно от огня и от пищи будет исходить тепло и подниматься вверх. Будет нагреваться вытяжка и соответственно датчик термореле, которое в свою очередь будет включать вытяжку.

Я остановился на простой схеме на 2 транзисторах, на примере триггера Шмидта.

схема термореле


Собрал его кустарным способом.

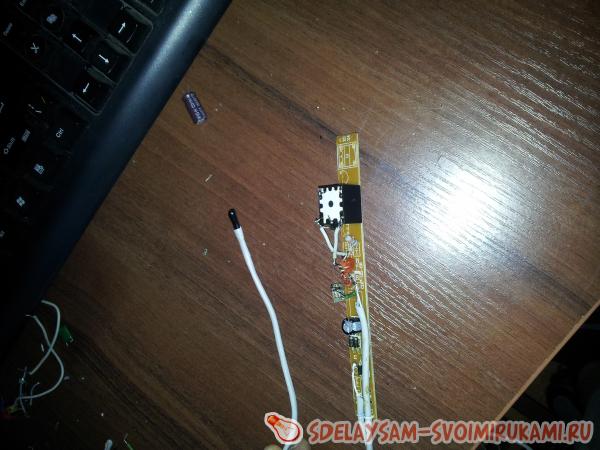

термореле


Там ещё на плате выпрямительные диоды и конденсатор стоят. Терморезистор взял из сломанного кондиционера.
Подключаю к вытяжке. Вытяжка 3-х скоростная, подключаю в разрыв одной скорости.

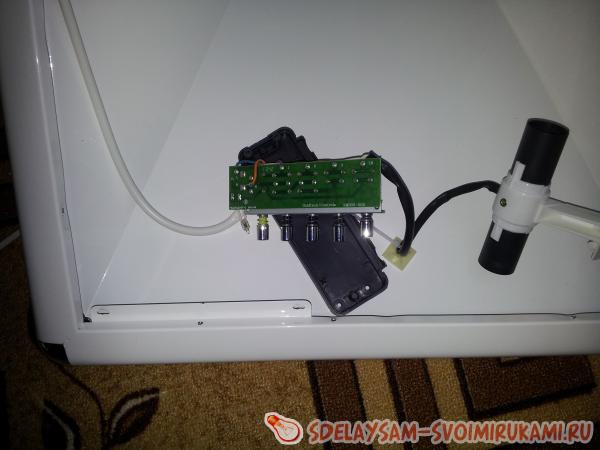

разбираем вытяжку


Собрал, вывел провода для реле.

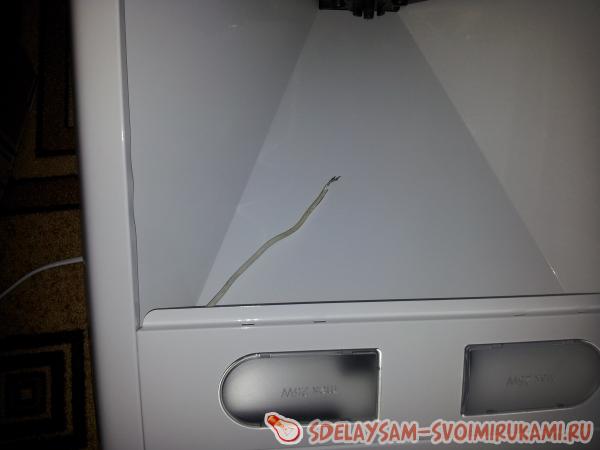

подключаем


Подключил к схеме.

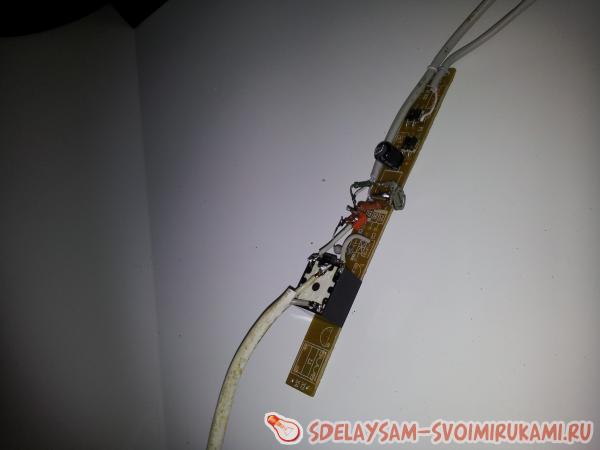

термореле подключаем к вытяжке


Подал на схему питание, все отрегулировал. Далее за изолировал и установил на место.

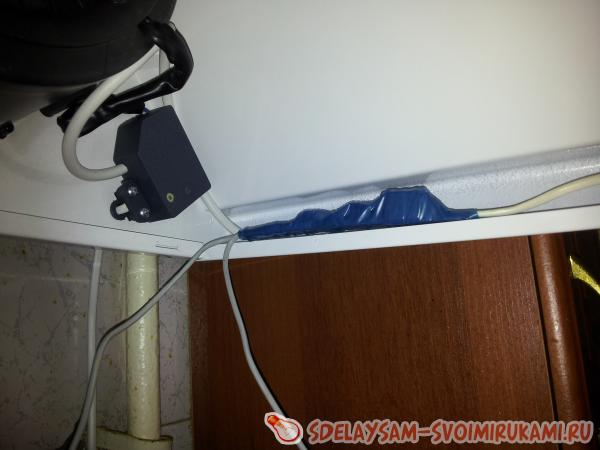

изолируем и устанавливаем


Для датчика сделал небольшое отверстие в решетке. Он еле заметен на фото.

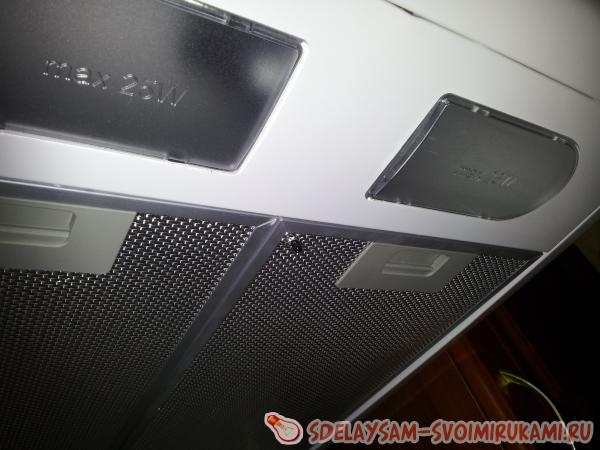

автоматическая вытяжка


Всё работает без проблем. А в дополнении видео о термереле.
