Как снять шов сварной шов в профильной трубе

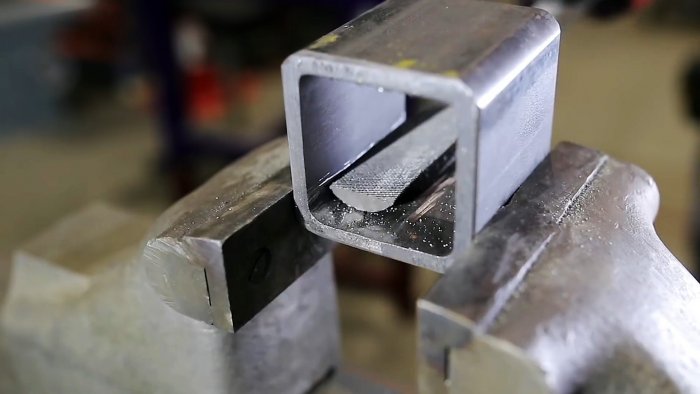

При использовании профильных труб в качестве направляющей для какого либо станка, приходится подолгу изощряться для снятия внутреннего выпирающего шва. Если профиль короткий, то его можно сбить острым зубилом или отшлифовать напильником, на длинных же заготовках это практически невозможно. Для них нужно изготовить специальное приспособление.
Как снять шов сварной шов в профильной трубе

Понадобится


Для изготовления этого приспособления понадобится:
  • квадратный токарный резец;
  • профильная труба;
  • шпилька с мощной резьбой;
  • пара гаек.

Инструмент для зачистки шва в квадратных профильных трубах

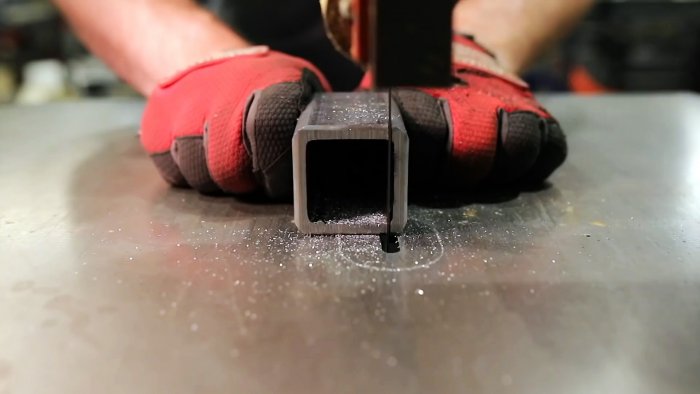

Необходимо заготовить кусок трубы плотно входящей внутрь профиля, в котором нужно зачистить шов. Заготовка примеряется, и на ней ставится отметка напротив шва наружной трубы. Напротив меток делается пропил для установки токарного резца.
Как снять шов сварной шов в профильной трубе

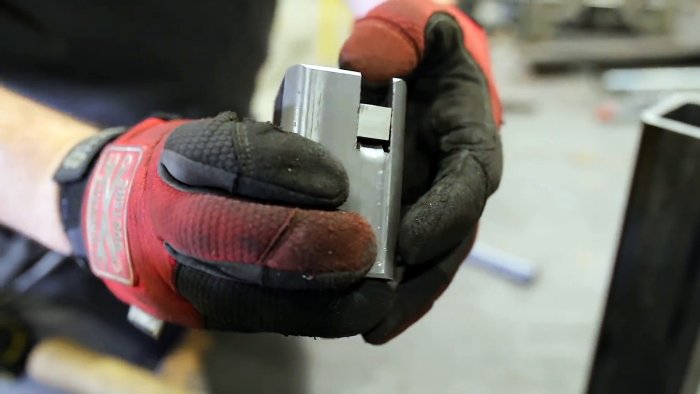

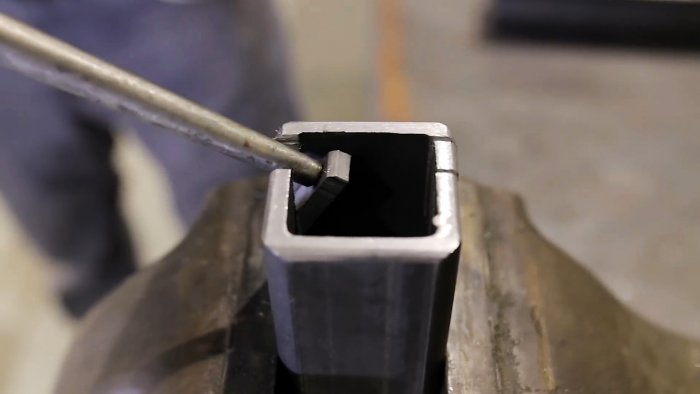

Выпиленный пропилы загибаются.
Как снять шов сварной шов в профильной трубе

Сам резец укорачивается так, чтобы при вхождении в обрабатываемую трубу он мог врезаться торцом в ее шов.
Как снять шов сварной шов в профильной трубе

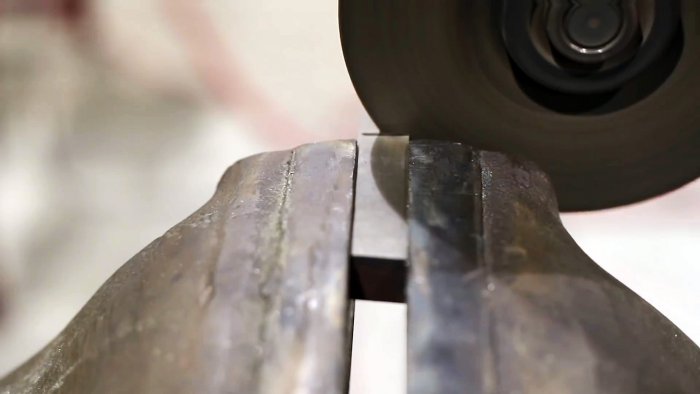

Для этого он затачивается под прямым углом.
Как снять шов сварной шов в профильной трубе

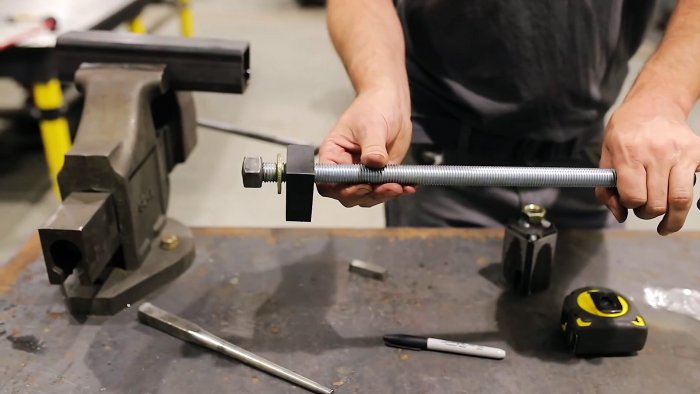

Противоположный от резца торец подпиленной трубки заваривается вставкой. В той делается смещенное отверстие, и на него вваривается гайка.

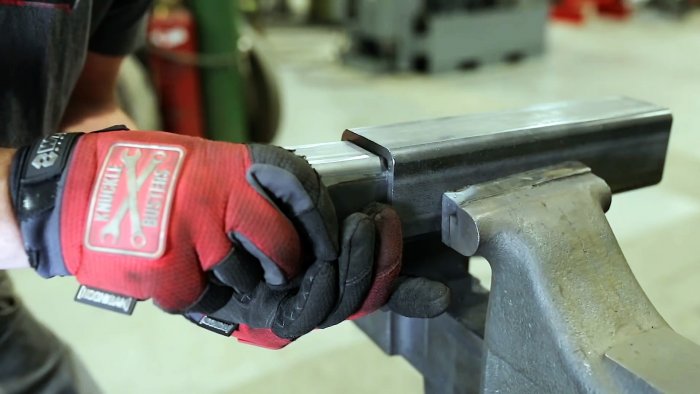

Для использования приспособления, нужно зачистить край шва на заготовке зубилом. Затем в нее вставляется трубка с резцом.
Как снять шов сварной шов в профильной трубе

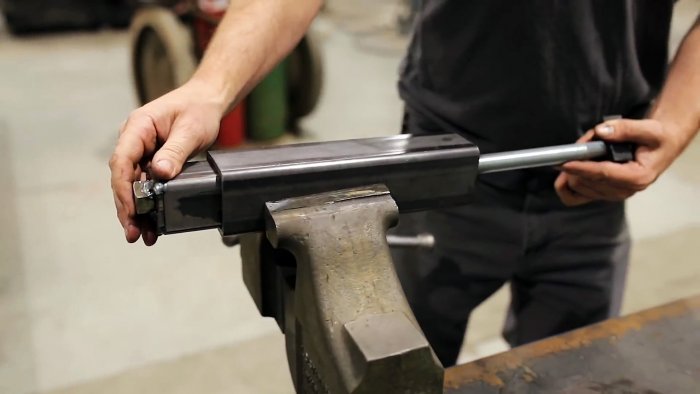

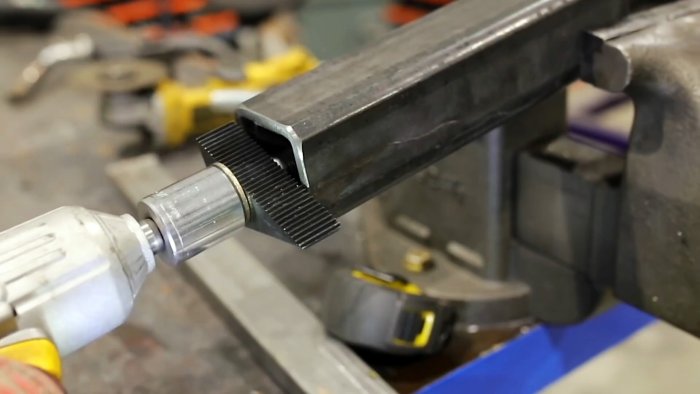

С обратной стороны заготовки заводится шпилька с упором, и вворачивается в гайку на заглушке.
Как снять шов сварной шов в профильной трубе

Как снять шов сварной шов в профильной трубе

Как снять шов сварной шов в профильной трубе

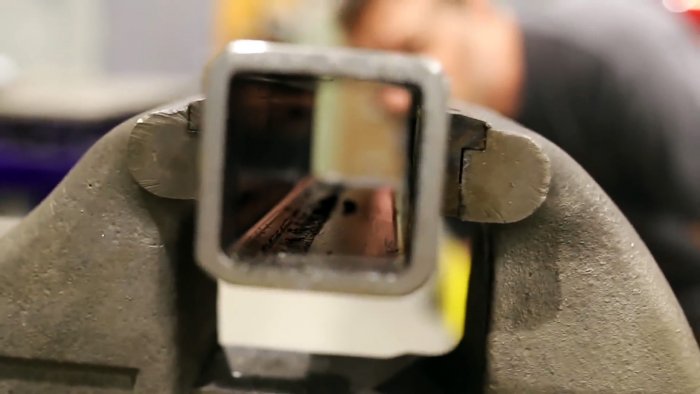

Внутренняя трубка смазывается маслом. Затем закручивая шпильку, нужно прогнать скользящую часть сквозь заготовку. Продвигающийся при этом резец уберет шов.
Как снять шов сварной шов в профильной трубе
