Как собрать труборез для ПВХ трубы

При выполнении больших объемов работ с канализационными трубами хорошо иметь в наличии труборез. Он позволяет проводить их обрезку быстро и сразу с готовой фаской легко проходящей в раструб. Чтобы сэкономить, труборез можно сделать своими руками.

Материалы:


  • муфта 110 мм;
  • хомут 110 мм;
  • канализационная труба 200 мм;
  • проволока;
  • клей;
  • квадратный прут 10х10 мм;
  • резьбовая шпилька М12;
  • профильная труба 20х20 мм;
  • ПП труба 20 мм;
  • винты, гайки.

Процесс изготовления трубореза


Как собрать труборез для ПВХ трубы

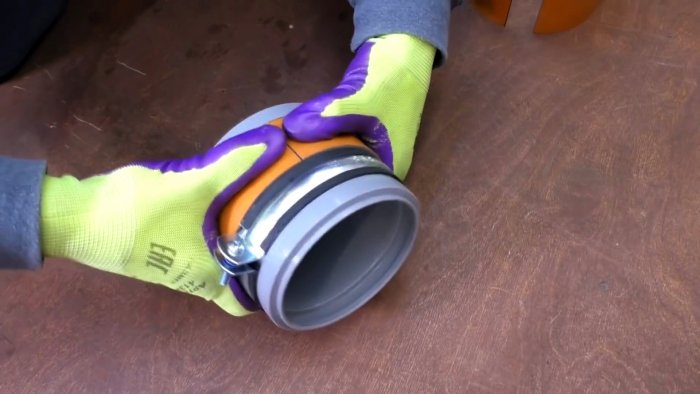

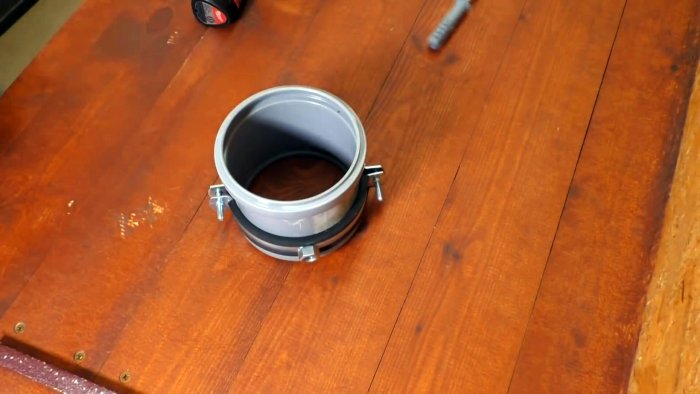

На соединительную муфту надевается хомут со скрученным кронштейном.
Как собрать труборез для ПВХ трубы

Затем из канализационной трубы 200 мм нужно нарезать 3 кольца.
Как собрать труборез для ПВХ трубы

Из них 2 имеют ширину 4,5 см, и одно 9,5 см. Кольца разрезаются вдоль.
Как собрать труборез для ПВХ трубы

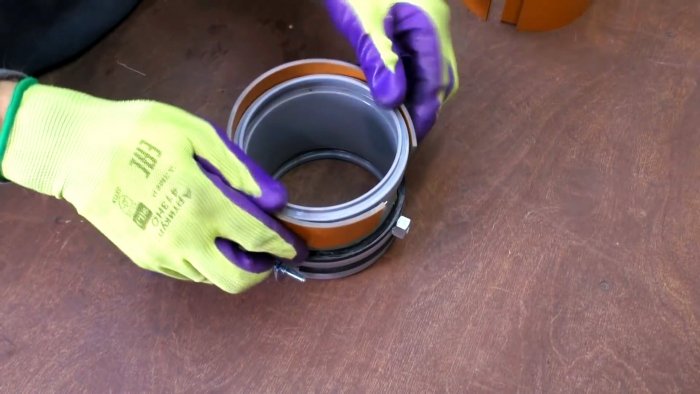

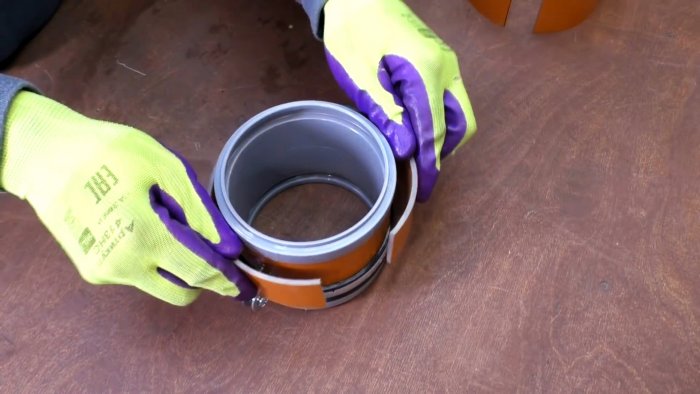

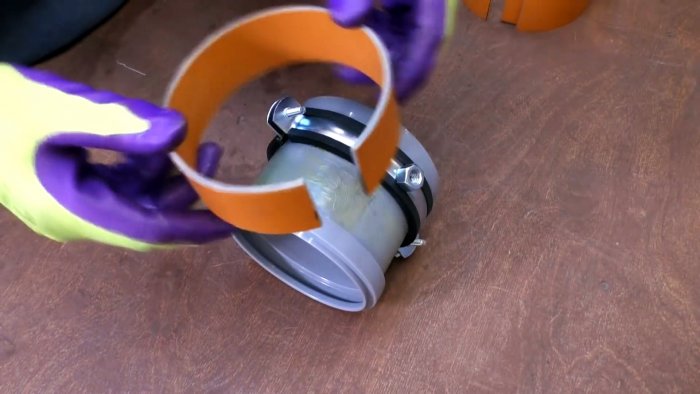

Одно из узких колец укорачивается и натягивается на смазанную муфту.
Как собрать труборез для ПВХ трубы

Как собрать труборез для ПВХ трубы

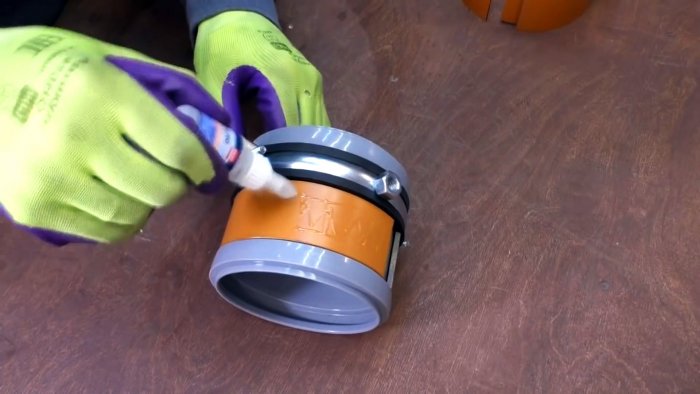

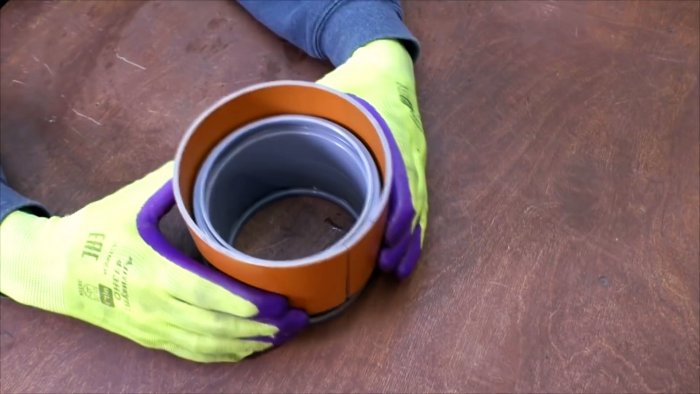

Сверху на него сажается на клей второе узкое укороченное кольцо.
Как собрать труборез для ПВХ трубы

Как собрать труборез для ПВХ трубы

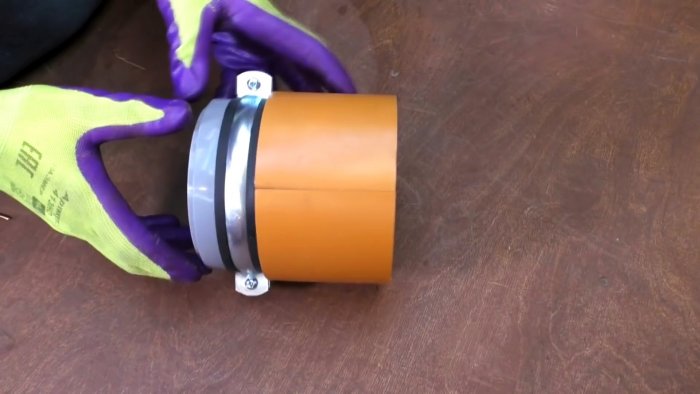

Третье широкое вклеивается с выпуском за пределы муфты. Для надежности на шов последнего кольца нужно впаять скрученную разогретую проволоку.
Как собрать труборез для ПВХ трубы

Как собрать труборез для ПВХ трубы

Как собрать труборез для ПВХ трубы

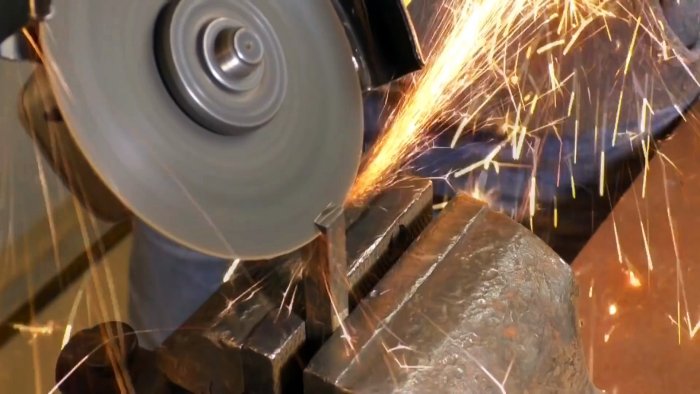

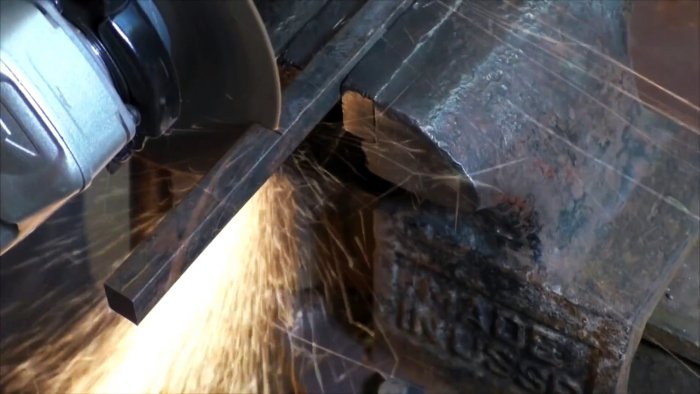

Из квадратного прутка затачивается резец.
Как собрать труборез для ПВХ трубы

Как собрать труборез для ПВХ трубы

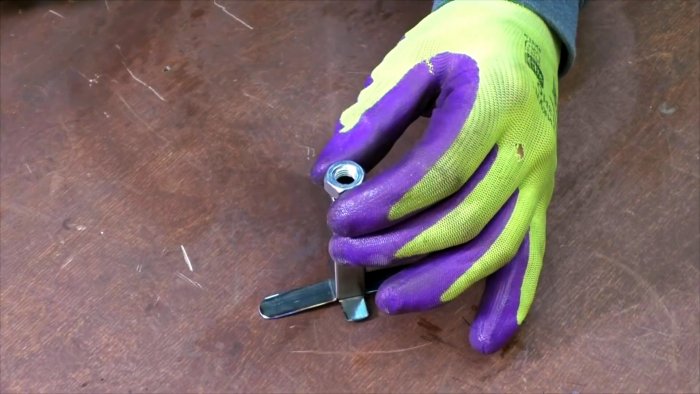

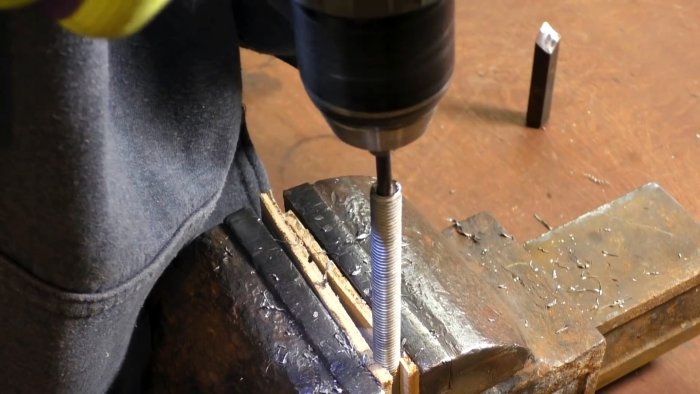

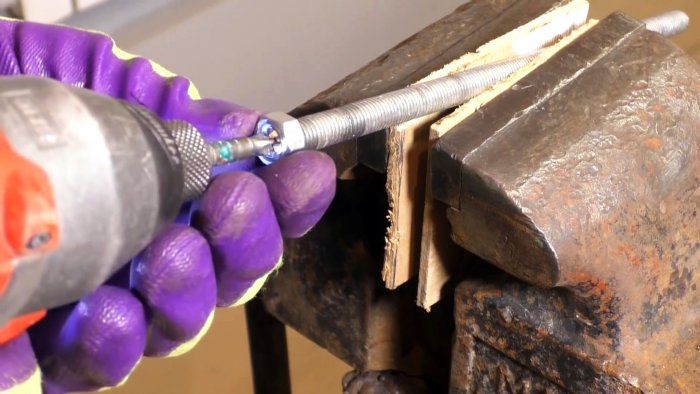

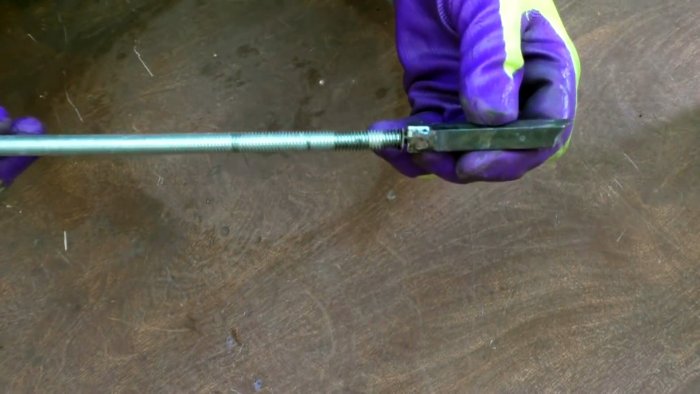

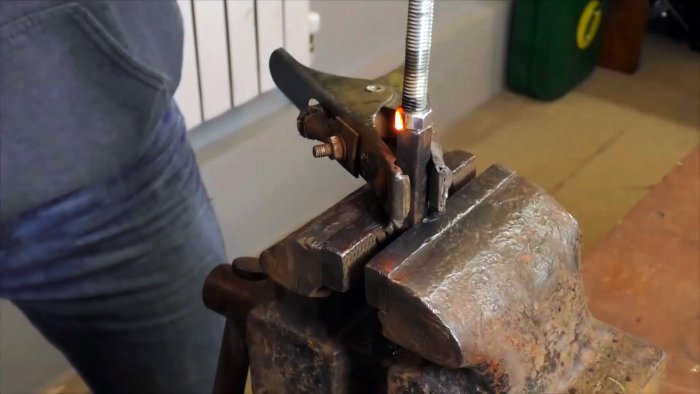

После этого берется резьбовая шпилька и в ее торце сверлится отверстие, в котором нарезается резьба М6. Затем в него вкручивается винт с продетой гайкой М8. После этого торец резца приваривается к вращающейся на винте гайке.
Как собрать труборез для ПВХ трубы

Как собрать труборез для ПВХ трубы

Как собрать труборез для ПВХ трубы

Как собрать труборез для ПВХ трубы

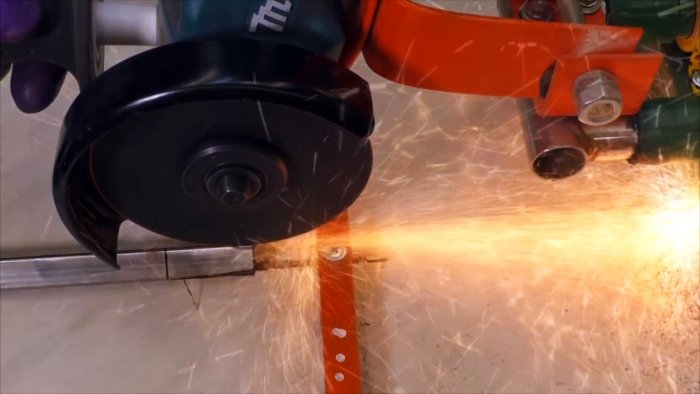

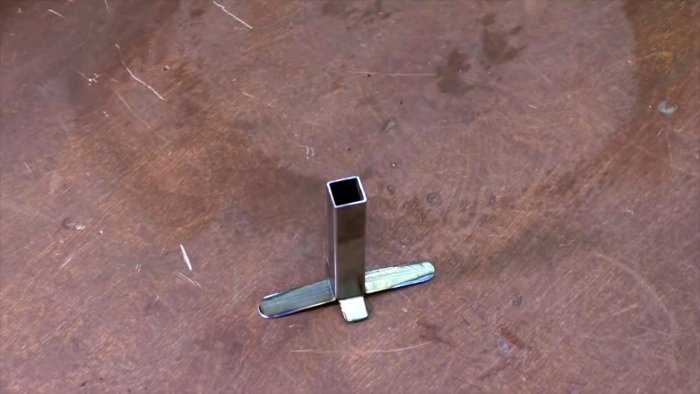

Взяв отрезок профильной трубы 12 см, нужно с одного торца разрезать ее грани на 4 см. Затем стенки подрезанного края выгибаются наружу под прямым углом. На прямой торец трубы приваривается гайка М12.
Как собрать труборез для ПВХ трубы

Как собрать труборез для ПВХ трубы

Как собрать труборез для ПВХ трубы

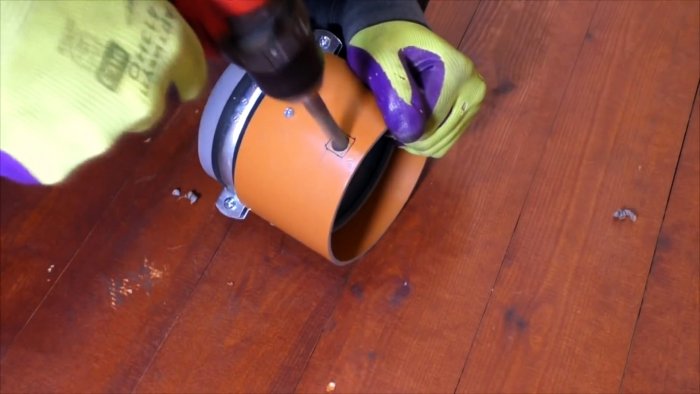

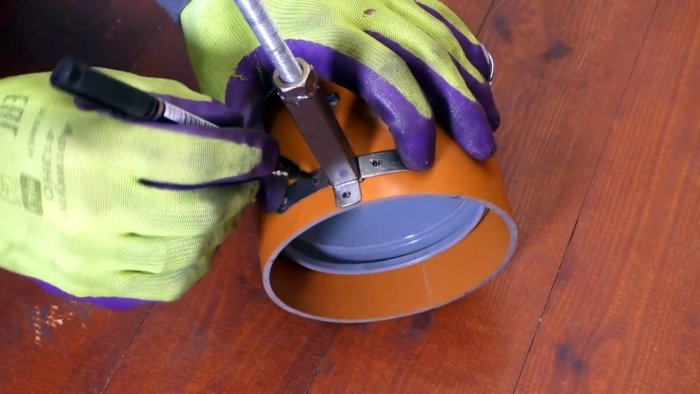

В широком кольце на корпусе трубореза прорезается квадратное отверстие в стороне от муфты. В него нужно вставить резец, шпилька которого закручивается в подогнутую профильную трубу. Затем проушины трубы прикручиваются к корпусу трубореза.
Как собрать труборез для ПВХ трубы

Как собрать труборез для ПВХ трубы

Как собрать труборез для ПВХ трубы

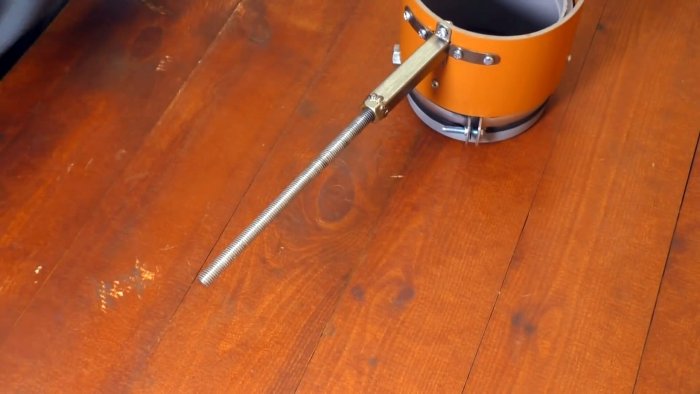

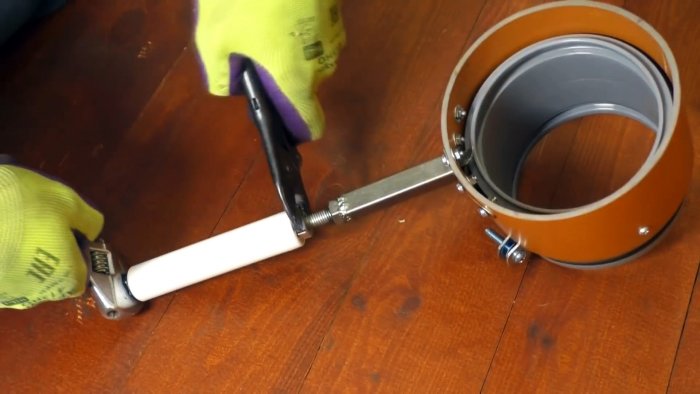

На шпильку соединенную с резцом наворачивается 3 гайки. Одна будет работать как контргайка для фиксации глубины реза, поэтому подворачивается к профильной трубе. Оставшиеся послужат в качестве держателя рукоятки. Их нужно нагреть и натянуть на них пластиковую водопроводную трубу.
Как собрать труборез для ПВХ трубы

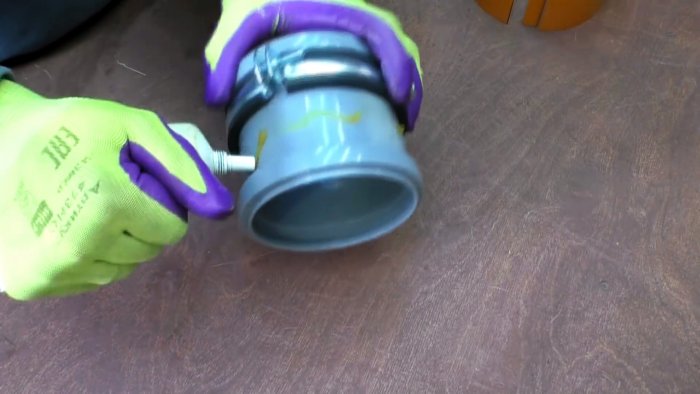

Далее из шпильки требуется сделать подобную рукоятку, что и на резце. Она устанавливается на хомут. Перед этим нужно будет просверлить стенку муфты, чтобы шпилька входила внутрь нее. Если штатная гайка хомута не подходит, то вместо нее можно приварить М12, поскольку более тонкая шпилька может согнуться под нагрузкой.
Как собрать труборез для ПВХ трубы

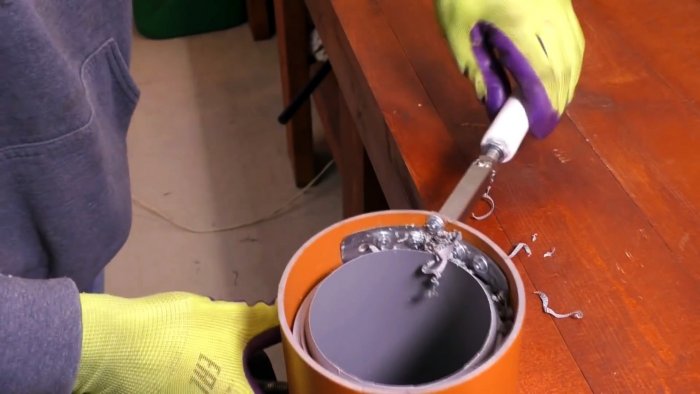

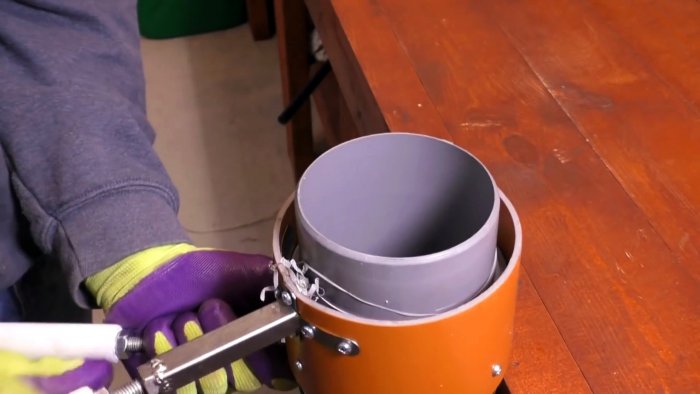

Чтобы воспользоваться труборезом, требуется его надеть на трубу. Затем поджав ручку на хомуте зафиксировать ее. После этого слегка поджимается резец, и ручка с ним оборачивается по кругу с периодическим вкручиванием. Принцип действия такой же, как у закаточного ключа для консервации заготовок.
Как собрать труборез для ПВХ трубы

Как собрать труборез для ПВХ трубы
