Соединения трех профильных труб без сварки под 90 градусов в угол

При сборке различных каркасов из профильной трубы удобней всего использовать сварочный аппарат, но при его отсутствии вполне можно обходиться обычными заклепками. Они помогут даже в углах соединения трех труб, главное делать правильную подрезку.

Что потребуется:


  • профильные трубы;
  • карандаш;
  • угольник;
  • болгарка;
  • дрель;
  • заклепочный пистолет.

Процесс соединения угла из труб без сварки

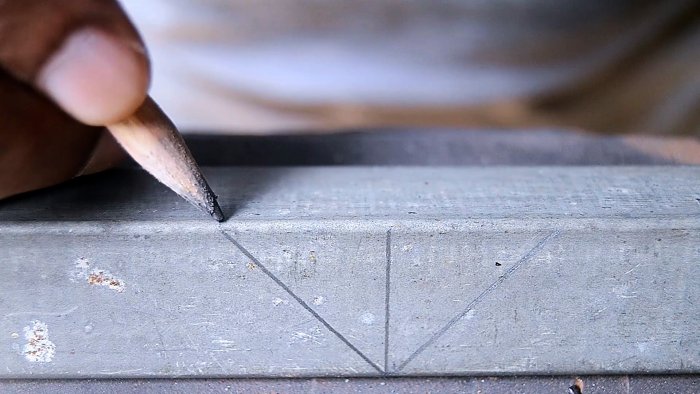

Сборка столь сложного угла выполняется в 3 этапа. На первом нужно загнуть одну трубу под 90°. Для этого по месту перегиба проводится поперечная черта. От нее в 2 стороны размечаются линии под 45°. В результате получается треугольник.
На противоположной стенке трубы, строго напротив, рисуется идентичный треугольник.
Соединения трех профильных труб без сварки под 90 градусов в угол

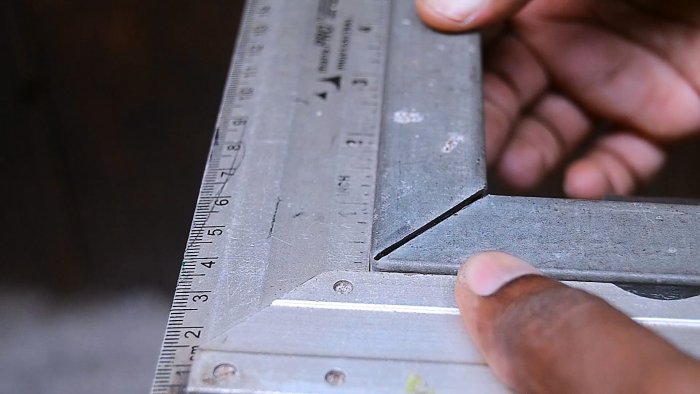

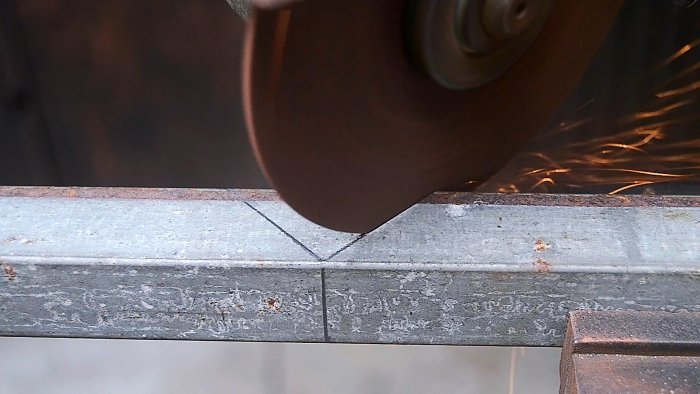

Их вершины соединяются поперечными линиями. В результате на одной стенке их будет две, а на второй одна. Труба надрезается по всем линиям, кроме стороны с одной поперечной чертой, и сгибается по ней.
Соединения трех профильных труб без сварки под 90 градусов в угол

Соединения трех профильных труб без сварки под 90 градусов в угол

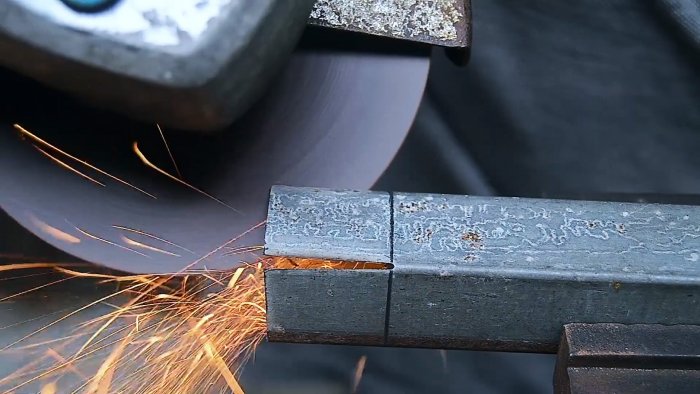

На втором этапе подготавливается следующая труба. От ее края делается отступ на ширину профиля и ставится поперечная метка. Затем до нее нужно выполнить продольные резы по трем соседним граням.
Соединения трех профильных труб без сварки под 90 градусов в угол

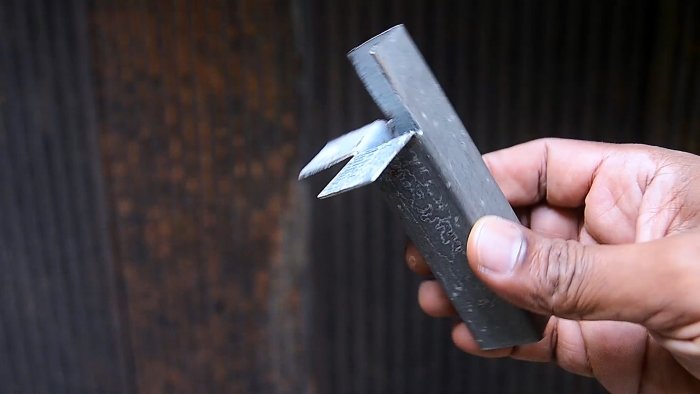

После этого две порезанные с боков стороны трубы выгибаются наружу под прямым углом.
Соединения трех профильных труб без сварки под 90 градусов в угол

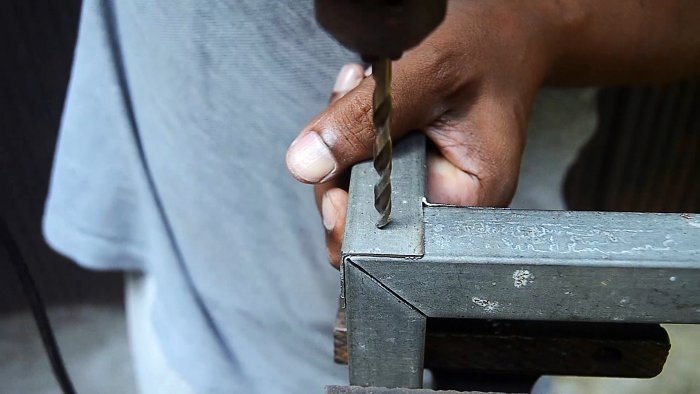

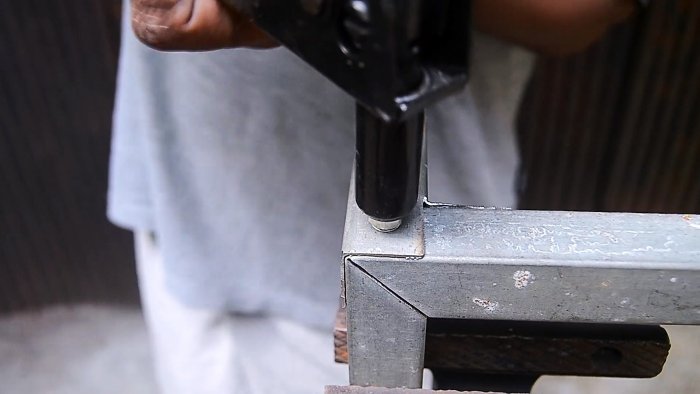

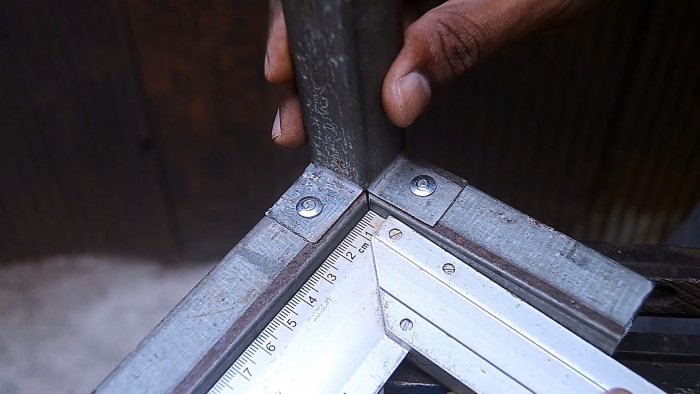

На заключительном этапе трубка прикладывается к ранее сформированному углу и соединяется с ним заклепками.
Соединения трех профильных труб без сварки под 90 градусов в угол

Соединения трех профильных труб без сварки под 90 градусов в угол

Соединения трех профильных труб без сварки под 90 градусов в угол

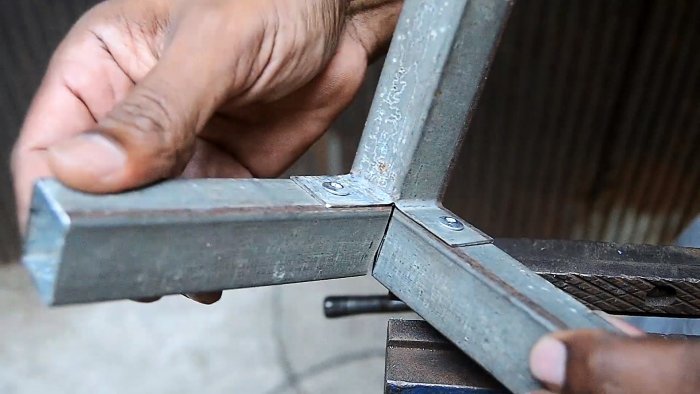

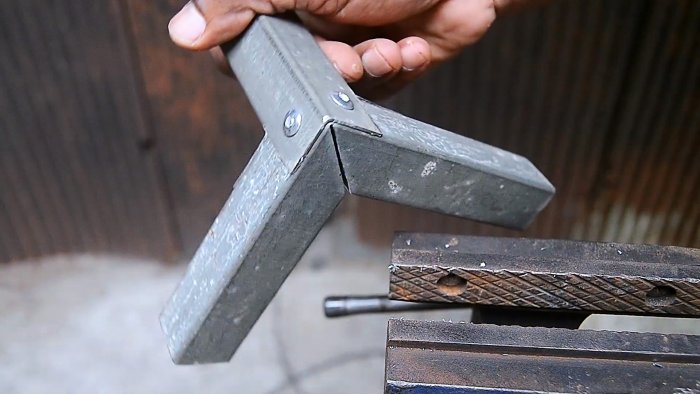

Всего используется 4 заклепки. В результате получается достаточно прочное соединение с прямыми углами.
Соединения трех профильных труб без сварки под 90 градусов в угол

Соединения трех профильных труб без сварки под 90 градусов в угол
