При возникновении желания собрать ленточную пилу своими руками, воспользуйтесь этой конструкцией. Она предусматривается все необходимые регулировки, а главное имеет надежные узлы.

Основные материалы:


  • ступицы с тормозными барабанами – 2 шт.;
  • электродвигатель;
  • профильная труба 15х15 мм, 20х20 мм, 50х50 мм;
  • болты, гайки, шпильки;
  • мелкие подшипники –10 шт.;
  • ДСП или фанера;
  • рояльная петля;
  • пильное полотно.

Как из старых барабанов и ступиц сделать мощный станок

Процесс изготовления ленточной пилы

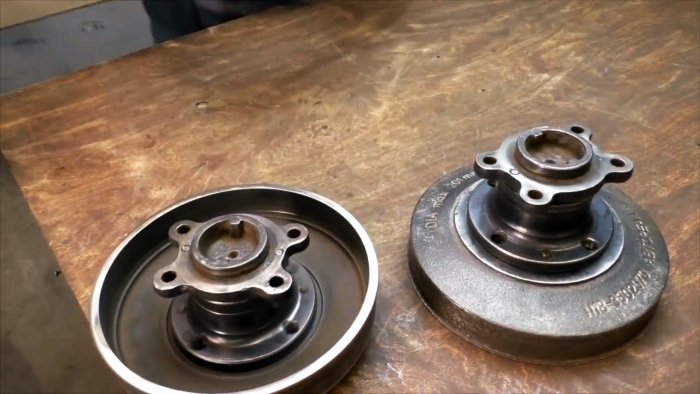

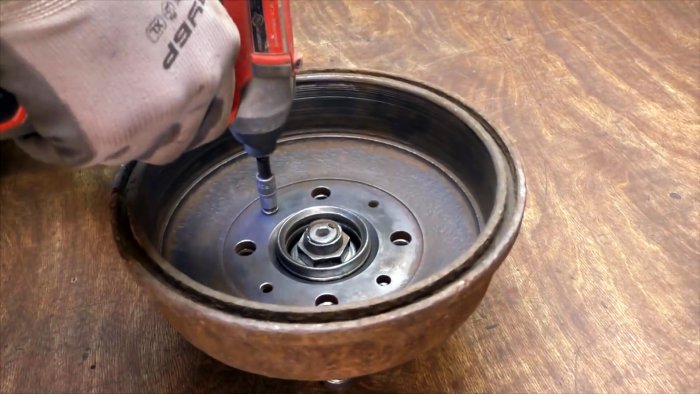

Барабаны на ступицах необходимо развернуть наоборот, прикрутить и срезать на них обод. Естественно детали нужно зачистить и проверить, чтобы все легко вращалось.
Как из старых барабанов и ступиц сделать мощный станок

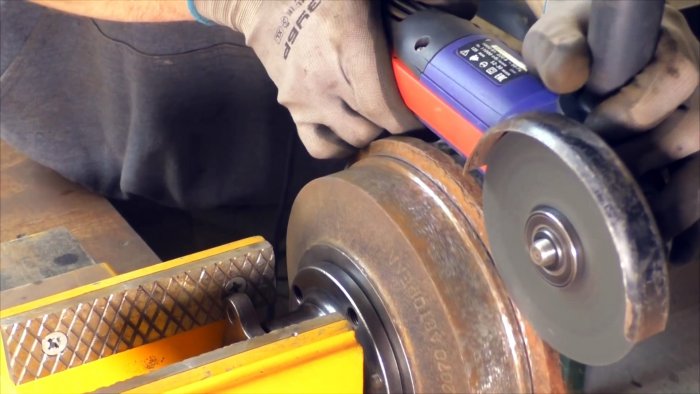

Зажимаем ступицу в тиски и болгаркой отрезаем кромку барабана.
Как из старых барабанов и ступиц сделать мощный станок

В результате получается 2 ролика с осями.
Как из старых барабанов и ступиц сделать мощный станок

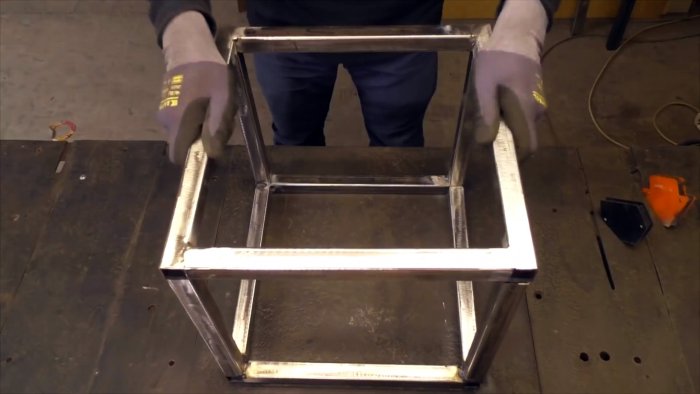

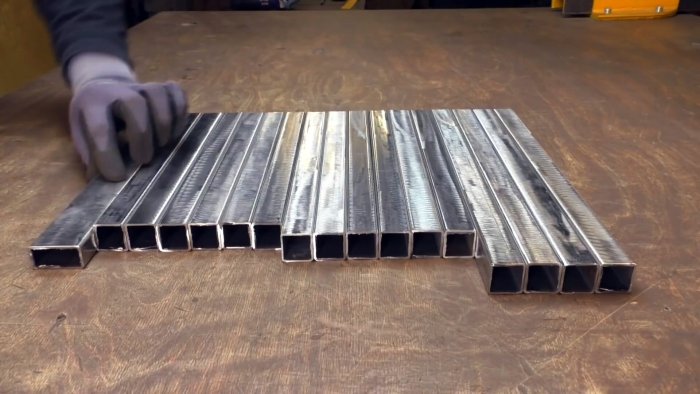

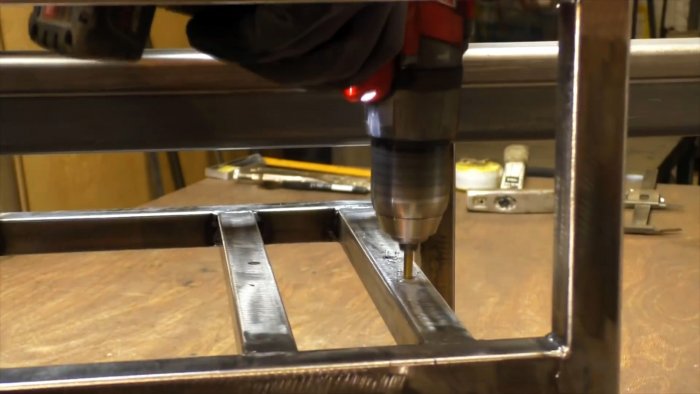

Из профильной трубы 20х20 мм сваривается каркас станка. Его размер зависит от диаметра тормозных барабанов, выбранного пильного полотна и габаритов мотора.
Как из старых барабанов и ступиц сделать мощный станок

Как из старых барабанов и ступиц сделать мощный станок

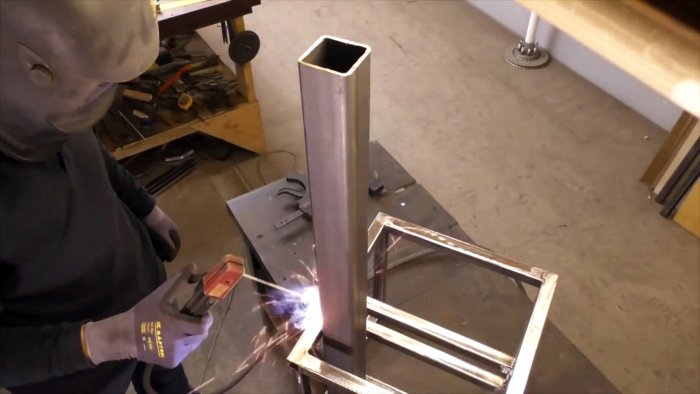

К станине приваривается стойка из трубы 50х50 мм для крепления верхнего ролика.
Как из старых барабанов и ступиц сделать мощный станок

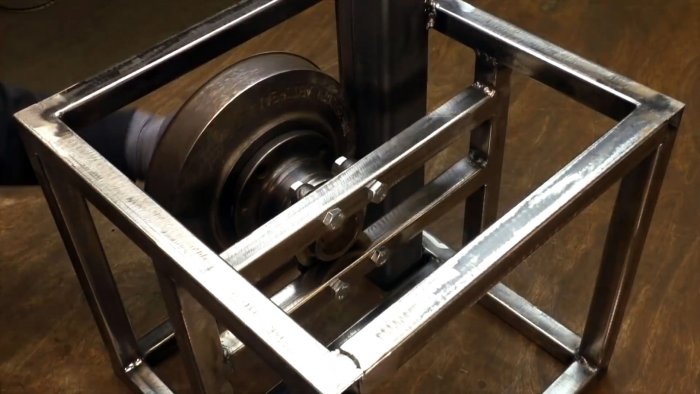

К каркасу прикручивается нижний ролик.
Как из старых барабанов и ступиц сделать мощный станок

Как из старых барабанов и ступиц сделать мощный станок

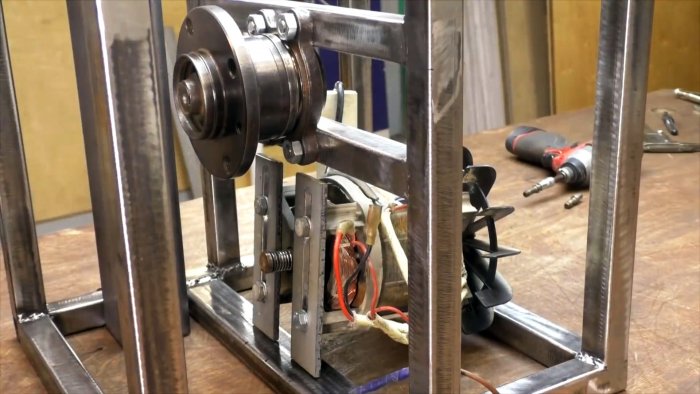

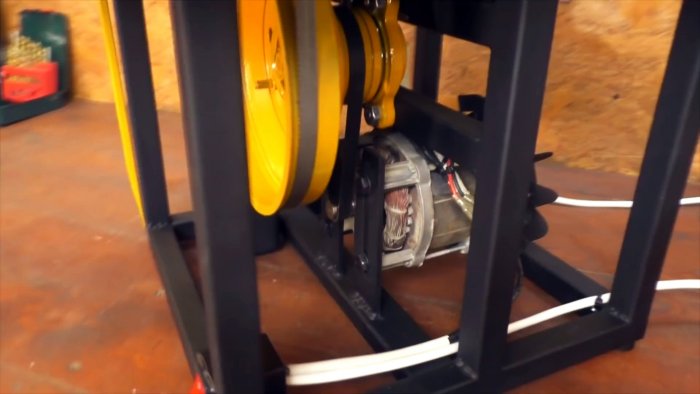

Под ним предусматривается площадка для размещения электродвигателя так, чтобы между его шкивом и ступицей можно было натянуть приводной ремень.
Как из старых барабанов и ступиц сделать мощный станок

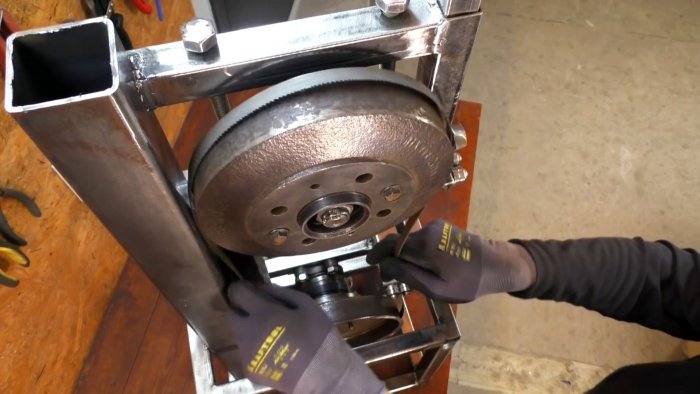

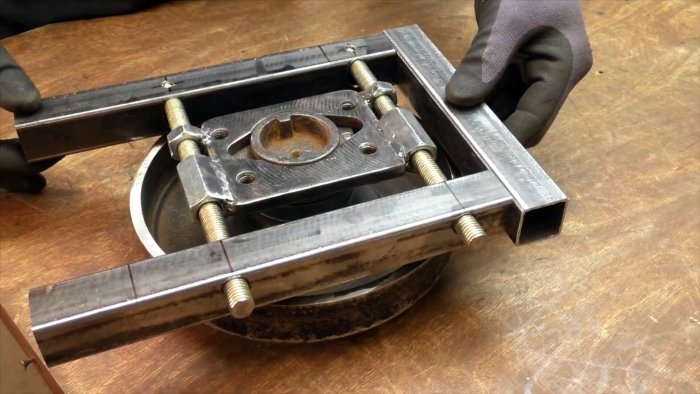

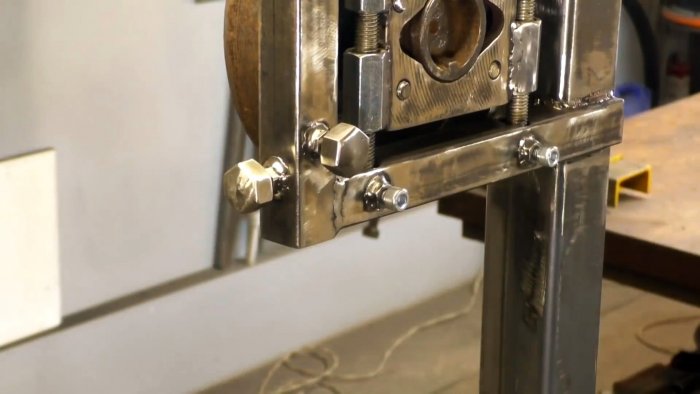

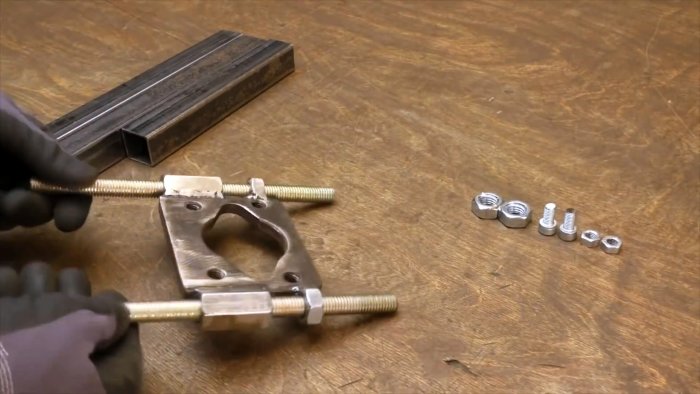

Верхний ролик должен закрепляться подвижно для натяжения ленты. Для него сваривается рамка со скользящей на шпильках переходной пластиной. Она приваривается с установленным роликом вверху стойки 50х50 мм.
Как из старых барабанов и ступиц сделать мощный станок

Как из старых барабанов и ступиц сделать мощный станок

Как из старых барабанов и ступиц сделать мощный станок

Как из старых барабанов и ступиц сделать мощный станок

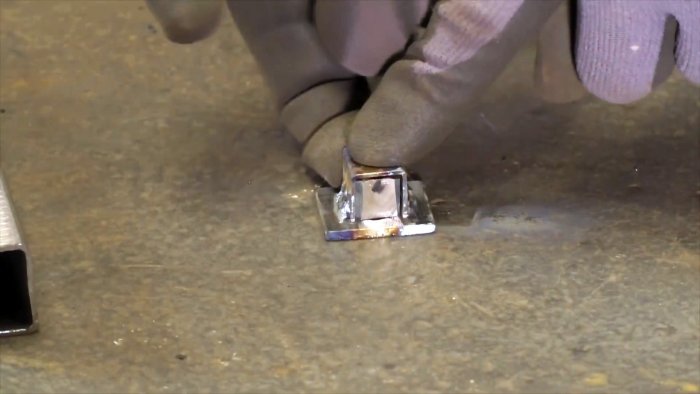

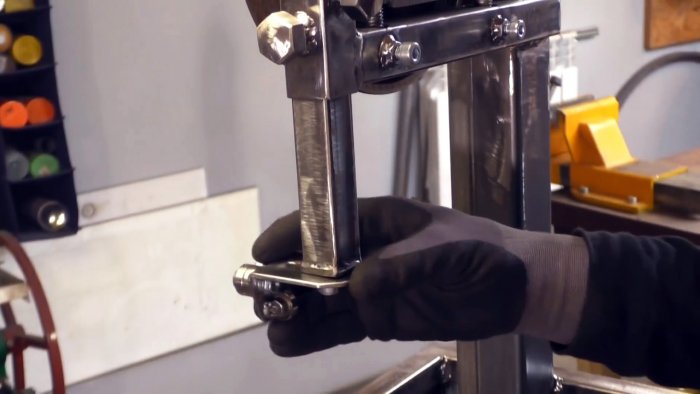

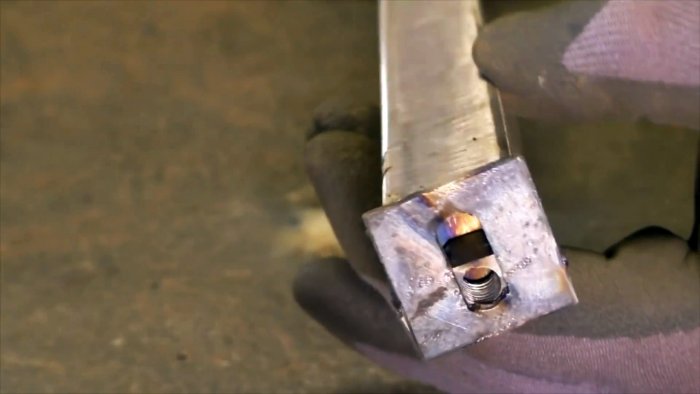

Вертикальная трубка приваренной рамки используется в качестве направляющей для трубы 15х15 мм. Для фиксации последней нужно будет засверлиться и вварить гайки для вкручивания прижимных болтов.
Как из старых барабанов и ступиц сделать мощный станок

Как из старых барабанов и ступиц сделать мощный станок

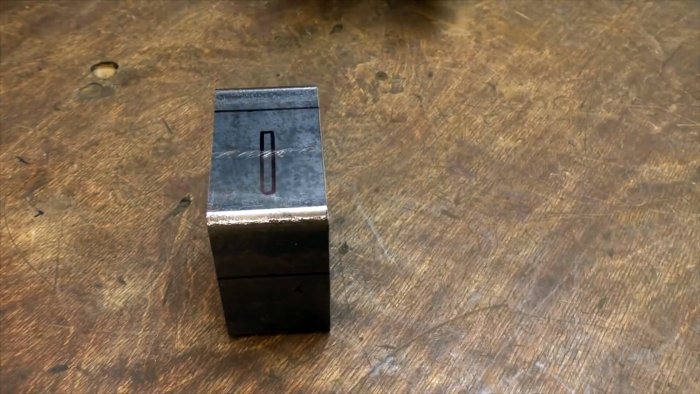

Далее нужно сделать 2 улавливателя ленты. Для этого из отрезка большой профильной трубы вырезается 2 уголка.
Как из старых барабанов и ступиц сделать мощный станок

Как из старых барабанов и ступиц сделать мощный станок

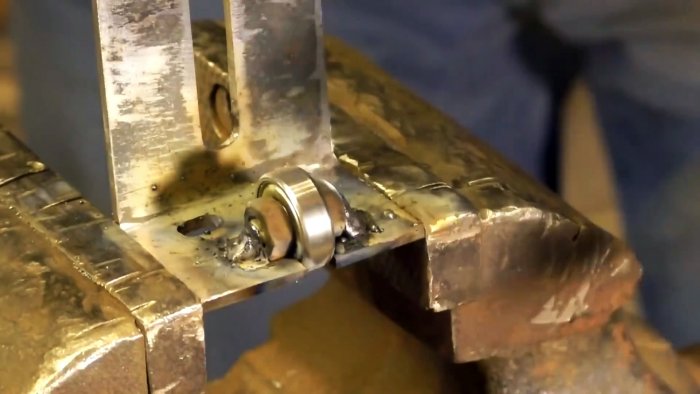

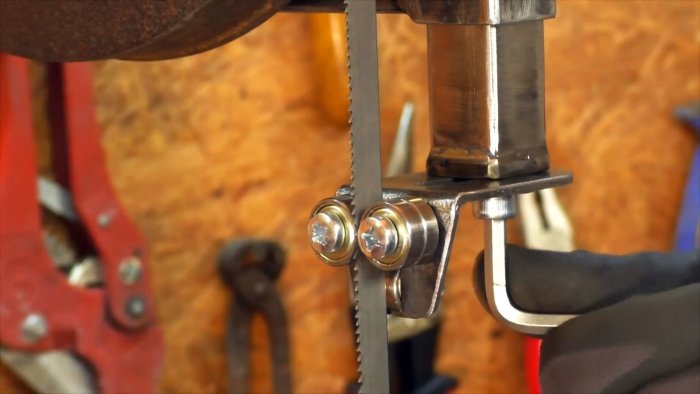

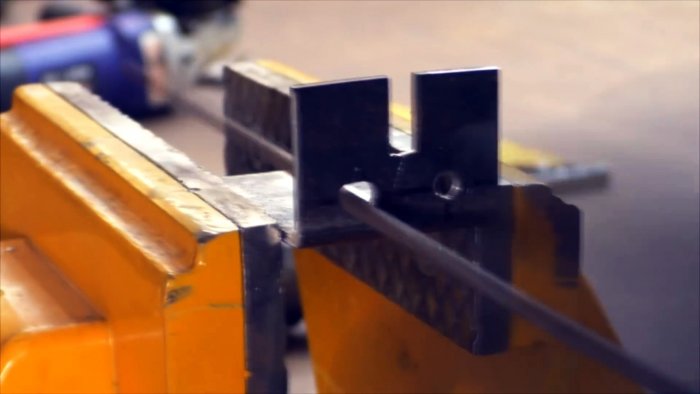

С короткого края в них делается широкая открытая продольная прорезь. На противоположной половине вытачивается длинный внутренний пропил. В первый вваривается ось с подшипником. На этой же половине уголка по наружной стороне прикручиваются подшипники, как на фото.
Как из старых барабанов и ступиц сделать мощный станок

Как из старых барабанов и ступиц сделать мощный станок

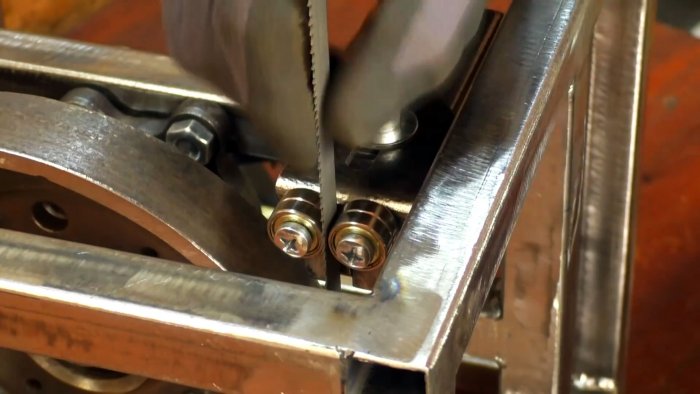

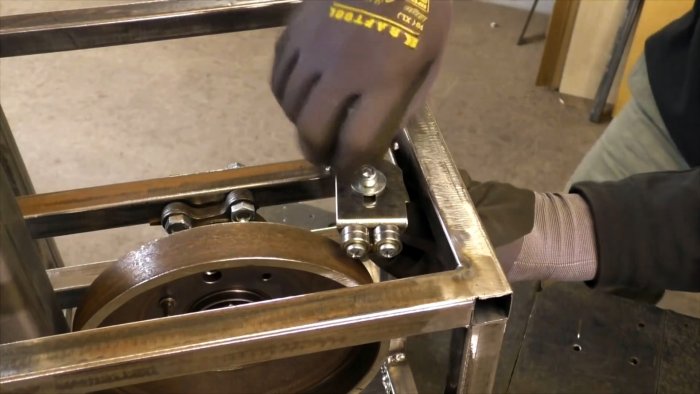

Один лентоулавливатель прикручивается с торца к скользящей трубке 15х15 мм. Второй закрепляется к станине внизу возле первого ролика, связанного с мотором.
Как из старых барабанов и ступиц сделать мощный станок

Как из старых барабанов и ступиц сделать мощный станок

Как из старых барабанов и ступиц сделать мощный станок

Как из старых барабанов и ступиц сделать мощный станок

Как из старых барабанов и ступиц сделать мощный станок

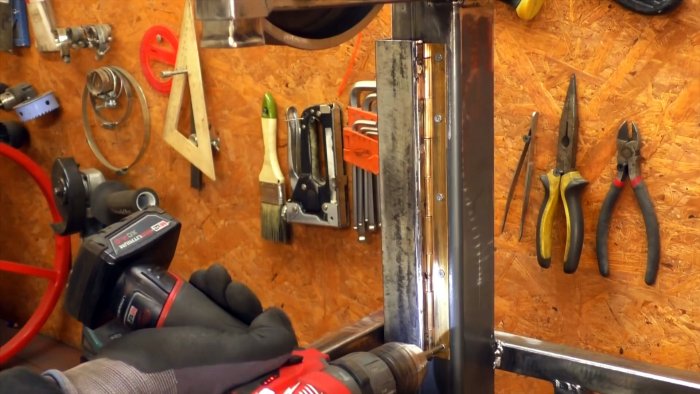

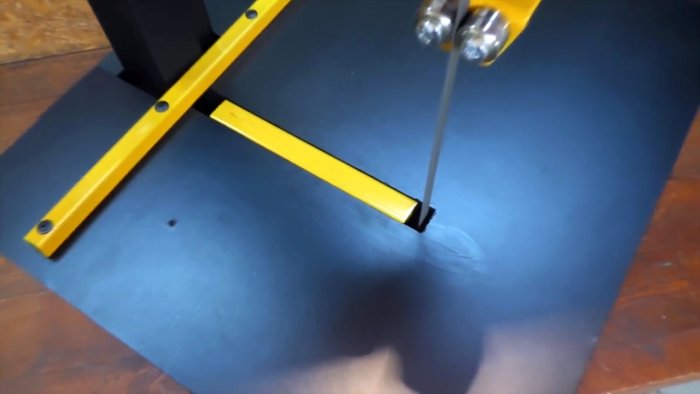

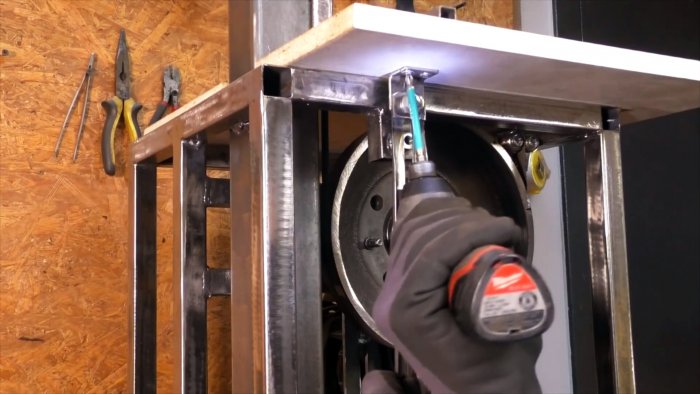

Под размер каркаса, из ДСП или фанеры вырезается столик. Он прикручивается к станине через рояльную петлю. К столику прикрепляется параллельный упор, в пропил на столешнице для ввода ленты закладывается отрезок профильной трубы.
Как из старых барабанов и ступиц сделать мощный станок

Как из старых барабанов и ступиц сделать мощный станок

Как из старых барабанов и ступиц сделать мощный станок

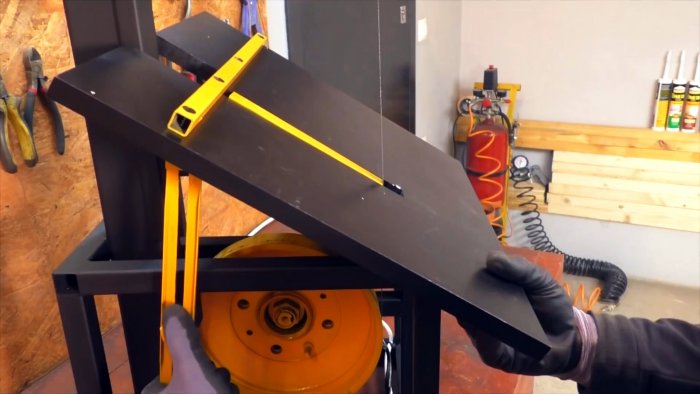

Для возможности регулировки угла наклона столика под ним нужно сделать скользящий подпор. Для этого подготавливается полоса с продольным вырезом. Она присоединяется к столешнице с противоположного от петли края с помощью монтажного уголка. Напротив полосы на станине приваривается гайка, чтобы прижимать подпор болтом в нужном положении.
Как из старых барабанов и ступиц сделать мощный станок

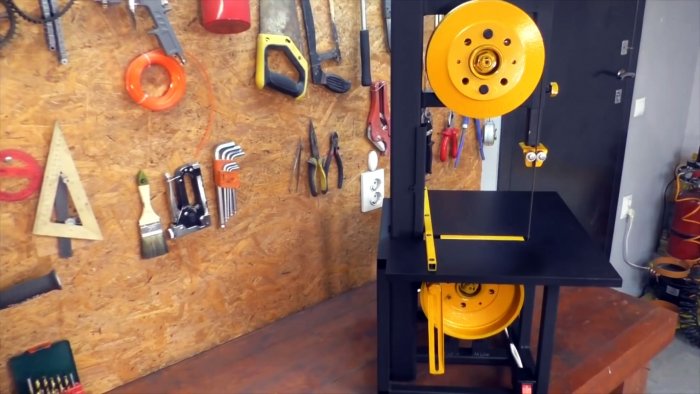

Далее станок окрашивается, к двигателю подводится питание, устанавливается кнопка включения. Перед запуском настраивается натяжение пильного полотна сдвигом верхнего ролика, и положение улавливателей.
Как из старых барабанов и ступиц сделать мощный станок

Как из старых барабанов и ступиц сделать мощный станок

Как из старых барабанов и ступиц сделать мощный станок

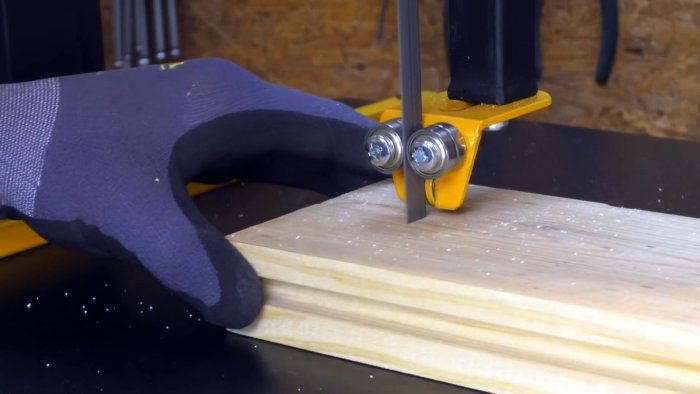

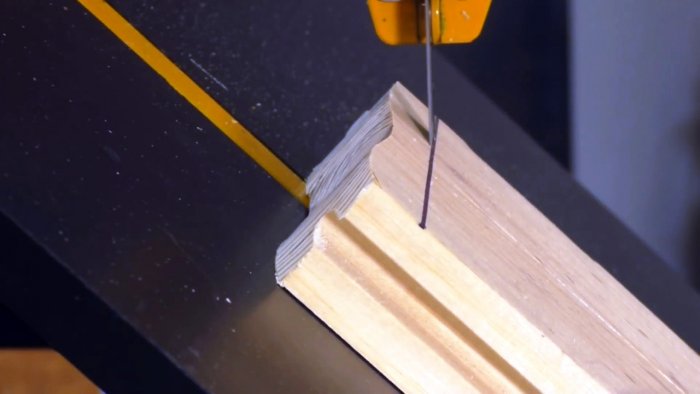

При использовании мощного мотора пила сможет работать как с деревом, так и металлом. Благодаря регулировке столика, на ней возможно настраивать угол реза.
Как из старых барабанов и ступиц сделать мощный станок

Как из старых барабанов и ступиц сделать мощный станок

Как из старых барабанов и ступиц сделать мощный станок
