Имея мало свободного места в гараже или тесную мастерскую, очень сложно оборудовать там удобное рабочее место. Верстак приходится ставить под стену, что при работе на нем вынуждает переворачивать тяжелые заготовки, так как подойти к ним с другой стороны столешницы не получается. Решить проблему можно сделав поворотный слесарный верстак с полками.
Из старой ступицы делаем слесарный верстак с поворотной площадкой для сварочных работ

Материалы:


  • автомобильная передняя ступица с подшипником;
  • профильные трубы разного диаметра;
  • листовой металл 3-5 мм;
  • болты М12 – 4 шт.;
  • краска.

Процесс изготовления верстака

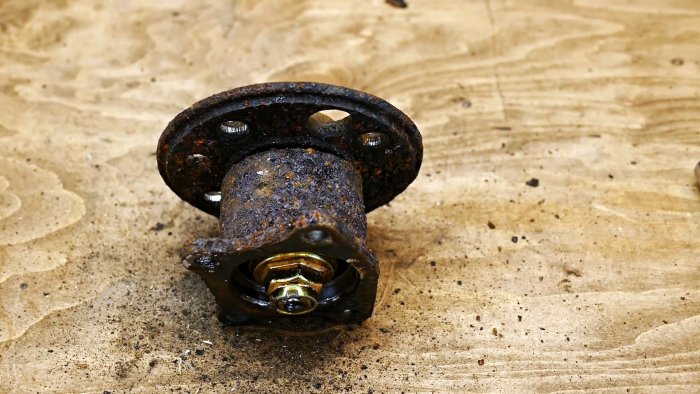

Сборку верстака нужно начать с изготовления поворотного механизма. Для него потребуется подобрать ступицу переднего колеса с подшипником.
Из старой ступицы делаем слесарный верстак с поворотной площадкой для сварочных работ

Затем из профильных труб сваривается поворотная площадка. Чтобы ее сделать, нужно начертить круглый шаблон на 100-150 мм уже ширины столешницы будущего верстака.
Из старой ступицы делаем слесарный верстак с поворотной площадкой для сварочных работ

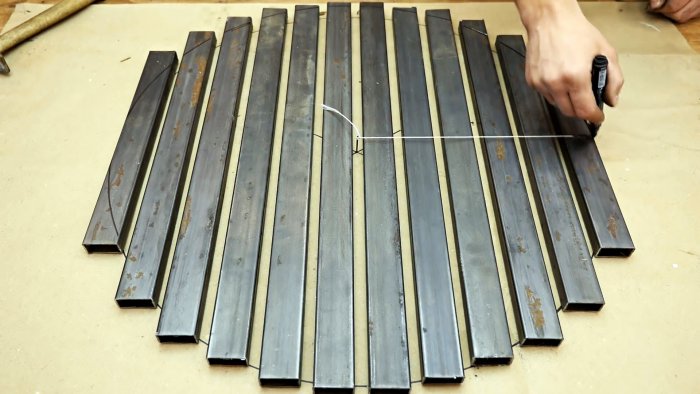

По нему выкладываются параллельно с небольшим зазором профильные трубы.
Из старой ступицы делаем слесарный верстак с поворотной площадкой для сварочных работ

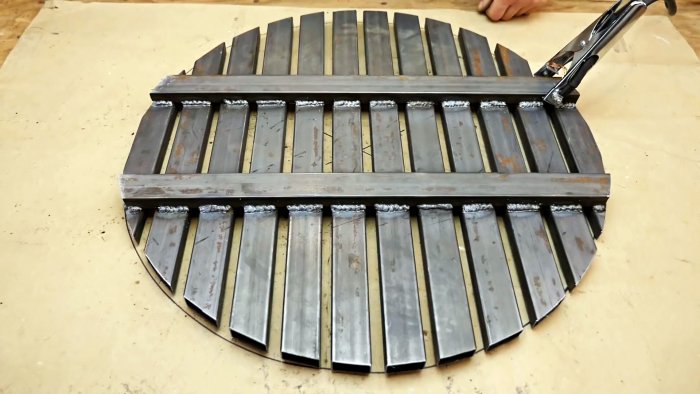

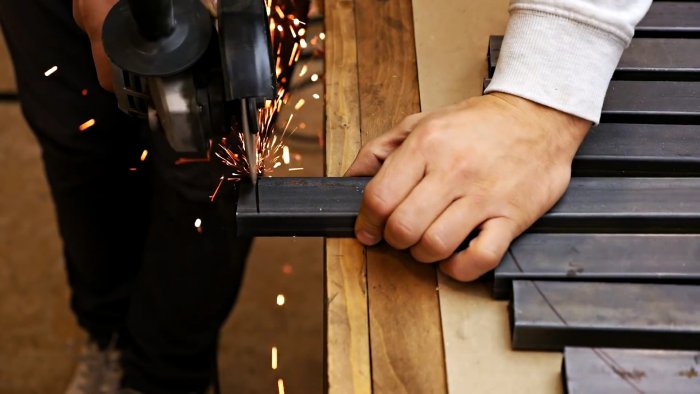

Затем они свариваются двумя поперечинами и обрезаются по форме картонного шаблона.
Из старой ступицы делаем слесарный верстак с поворотной площадкой для сварочных работ

Из старой ступицы делаем слесарный верстак с поворотной площадкой для сварочных работ

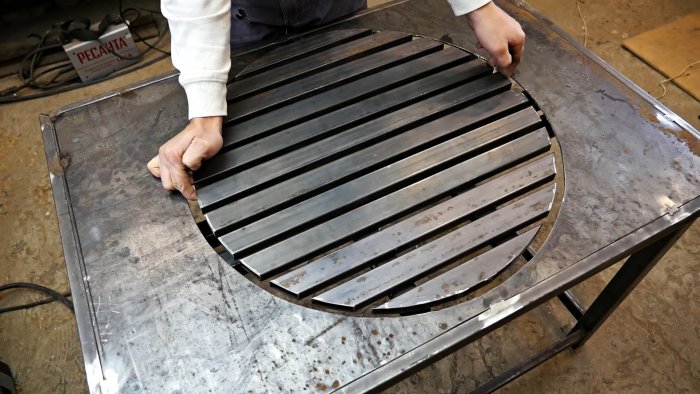

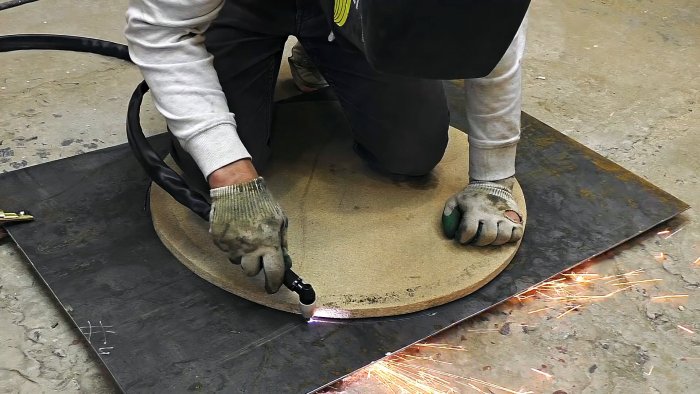

Далее необходимо взять листовую сталь, из которой планируется сделать столешницу верстака. В ее центре нужно вырезать отверстие на 5-10 мм шире диаметра поворотной площадки.
Из старой ступицы делаем слесарный верстак с поворотной площадкой для сварочных работ

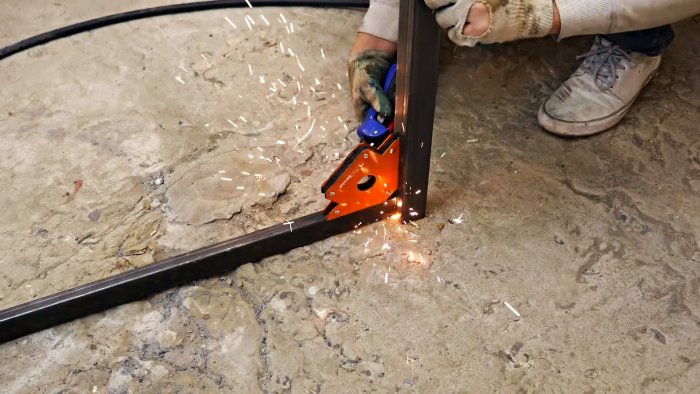

Из профильной трубы сваривается основание верстака. Оно состоит из 4-х ножек. Их можно сделать из трубы 50х50 мм или толще. Ножки соединяются между собой вверху и внизу трубами потоньше. Затем к основанию приваривается столешница с отверстием под поворотную площадку.
Из старой ступицы делаем слесарный верстак с поворотной площадкой для сварочных работ

Из старой ступицы делаем слесарный верстак с поворотной площадкой для сварочных работ

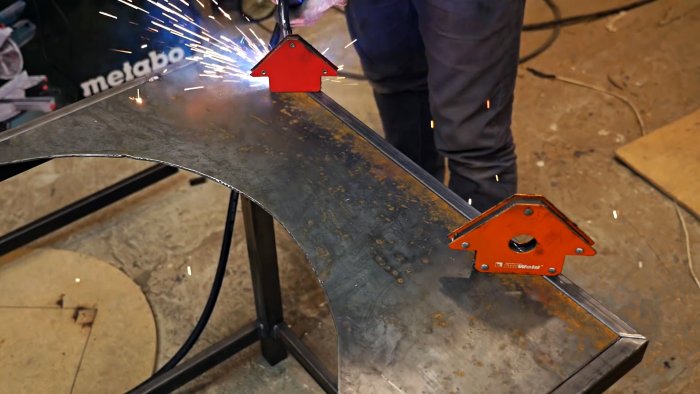

Чтобы укрепить верстак, по периметру столешницы привариваются бортики из профильной трубы. Их торцы обрезаются под 45 градусов.
Из старой ступицы делаем слесарный верстак с поворотной площадкой для сварочных работ

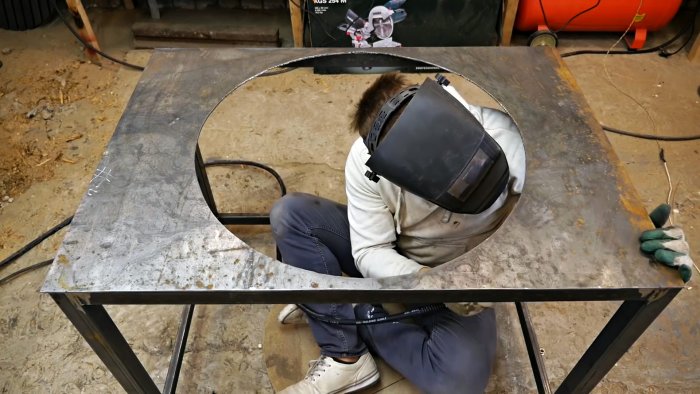

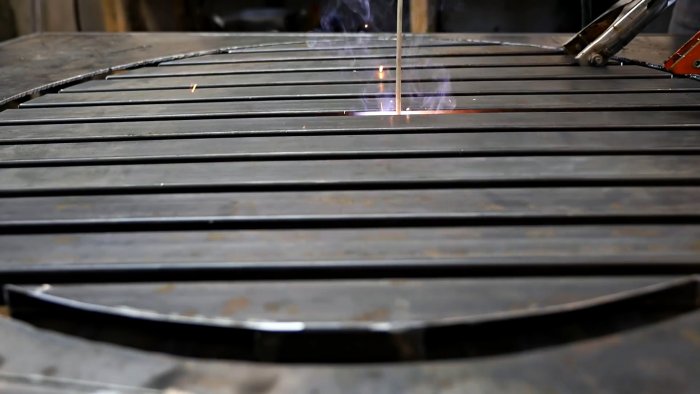

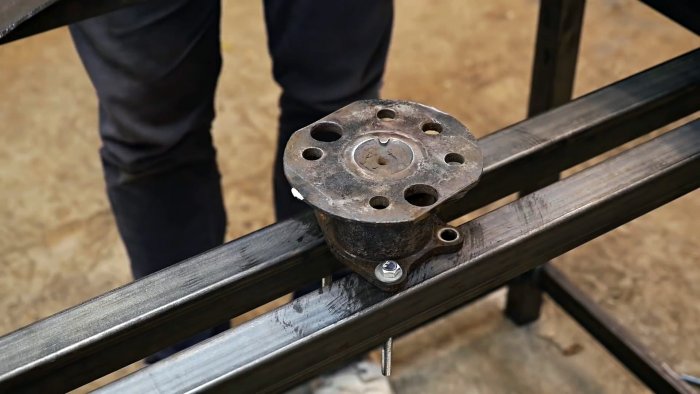

К поперечным бортикам снизу приваривается 2 трубы, идущие вдоль под столешницей. Они должны быть опущены так, чтобы на них можно установить ступицу и поворотную площадку. При этом нужно, чтобы площадка и столешница получились в один уровень. Далее к трубкам на болты прикручивается ступица. Сверху на нее приваривается поворотная площадка. Внизу ступицу лучше не варить, чтобы иметь возможность ее снимать, если в будущем потребуется поменять подшипник.
Из старой ступицы делаем слесарный верстак с поворотной площадкой для сварочных работ

Из старой ступицы делаем слесарный верстак с поворотной площадкой для сварочных работ

Из старой ступицы делаем слесарный верстак с поворотной площадкой для сварочных работ

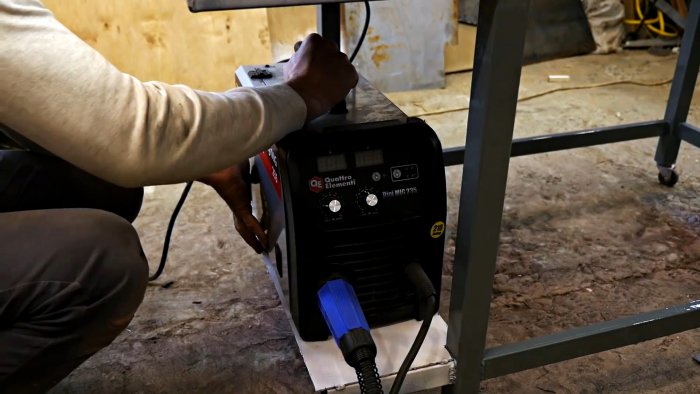

Сбоку к ножкам верстака можно доварить полки. Они тоже делаются из профильной трубы и укрываются листовой сталью. На них можно ставить сварочный аппарат, торцовочную пилу и т.д.
Из старой ступицы делаем слесарный верстак с поворотной площадкой для сварочных работ

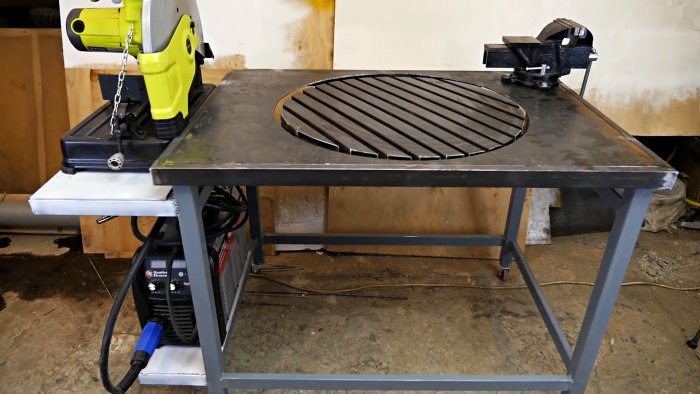

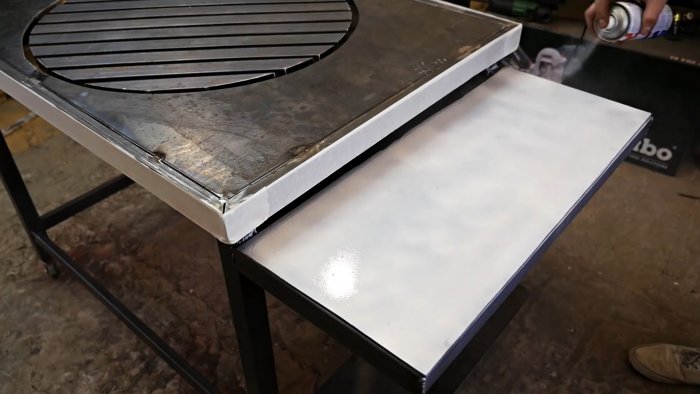

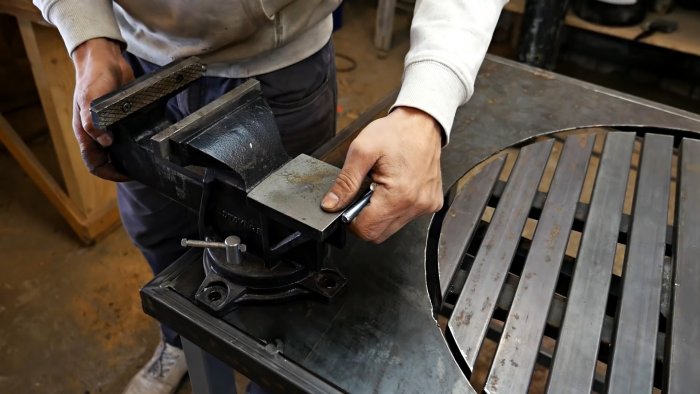

После покраски на полки верстака устанавливается имеющееся оборудование. Сбоку столешницы прикручиваются тиски.
Из старой ступицы делаем слесарный верстак с поворотной площадкой для сварочных работ

Из старой ступицы делаем слесарный верстак с поворотной площадкой для сварочных работ

Из старой ступицы делаем слесарный верстак с поворотной площадкой для сварочных работ

Из старой ступицы делаем слесарный верстак с поворотной площадкой для сварочных работ

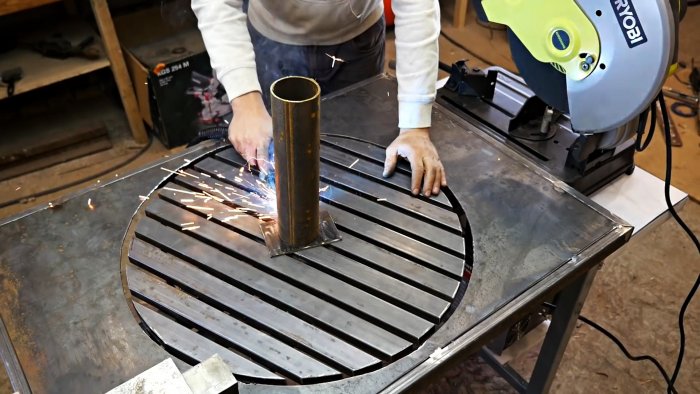

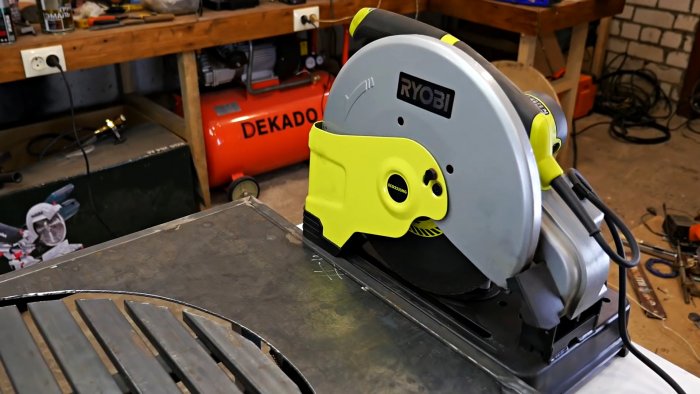

При работе на верстаке можно по месту подрезать заготовку на торцовке, после чего сварить ее на поворотной площадке. Последняя, благодаря вращению позволяет поворачивать заготовку нужной стороной на себя, что исключить беготню вокруг стола.
Из старой ступицы делаем слесарный верстак с поворотной площадкой для сварочных работ
