Как из крестовины кардана сделать низковольтный мини отрезной станок

Для тех, у кого нет мастерской, и работать приходится прямо в квартире, важным параметром при выборе электрооборудования является его уровень шума. Найти такой инструмент не так просто, однако многое необходимое можно сделать своими руками, к примеру, отрезной станок.

Основные материалы:


  • мотор 12 - 24 В, 200 Вт, 6000 об/мин - http://ali.pub/4kgmr3
  • блок питания;
  • профильная труба 100х50 мм;
  • профильная труба 20х20 мм;
  • карданный шарнир;
  • подшипники 2 шт.;
  • листовая сталь 3 мм;
  • уголок 25х25 мм;
  • шкивы 2 шт.;
  • приводной ремень.

Процесс изготовления мини станка

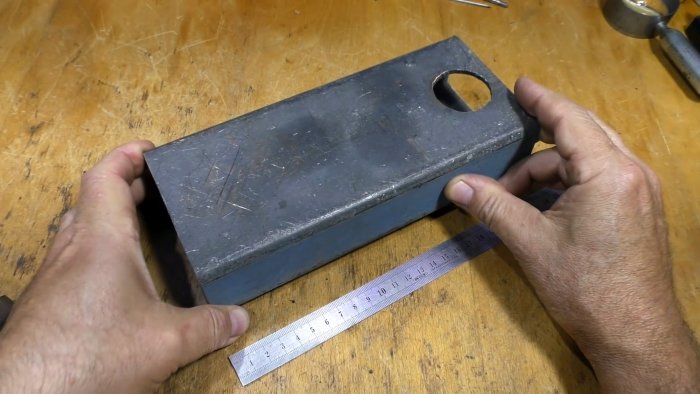

Для основания станка нужно отрезать 220 мм профильной трубы 100х50 мм.
Как из крестовины кардана сделать низковольтный мини отрезной станок

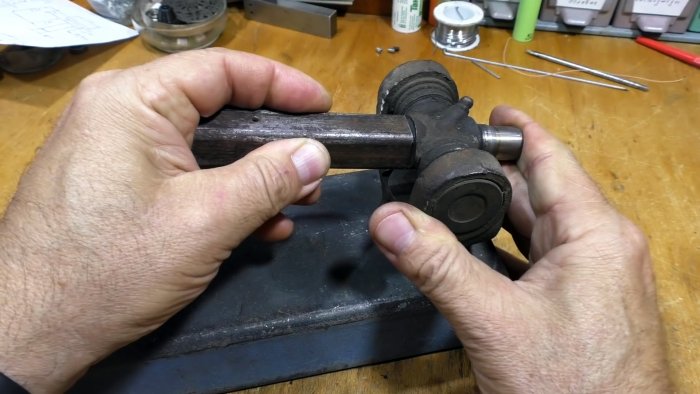

На ней необходимо закрепить карданный шарнир. Его можно приварить, но лучше прикрутить, чтобы иметь возможность регулировать угол реза. Для этого в трубе сверлится отверстие со смещением в сторону, и вытачивается гайка с втулкой. С помощью последних шарнир можно прикрутить болтом.
Как из крестовины кардана сделать низковольтный мини отрезной станок

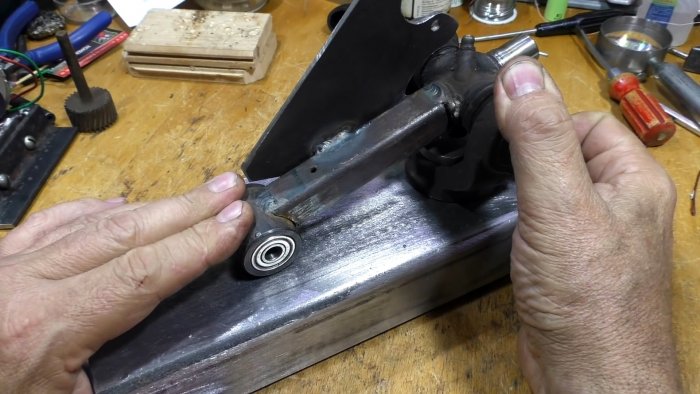

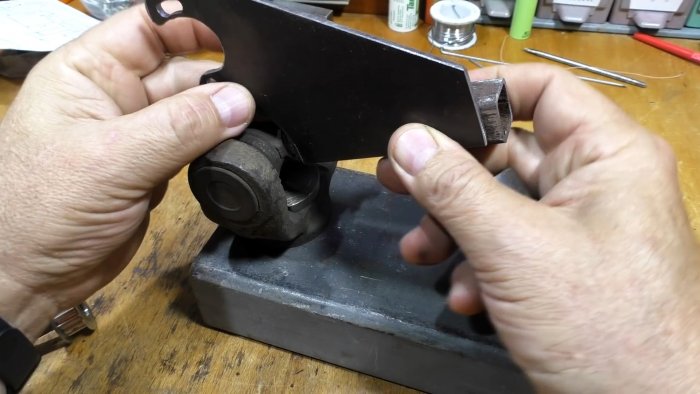

На одну ось крестовины приваривается отрезок трубы. На его конец наваривается корпус с двумя подшипниками, и пластина для крепления электродвигателя.
Как из крестовины кардана сделать низковольтный мини отрезной станок

Как из крестовины кардана сделать низковольтный мини отрезной станок

Как из крестовины кардана сделать низковольтный мини отрезной станок

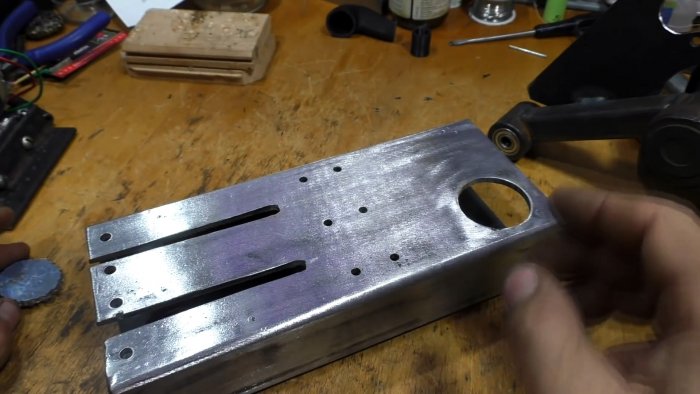

С противоположного конца основания делается 2 продольные прорези для скользящих тисков.
Как из крестовины кардана сделать низковольтный мини отрезной станок

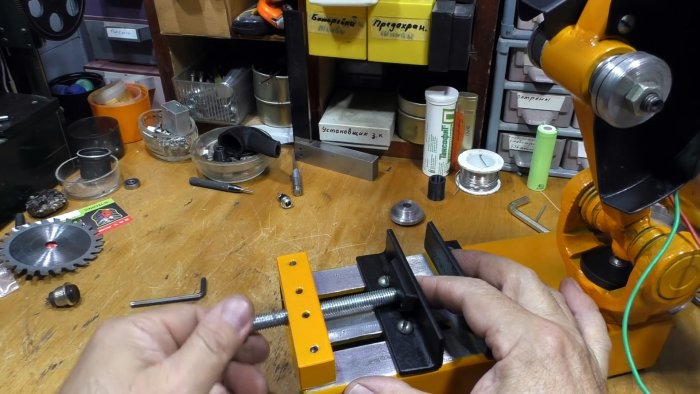

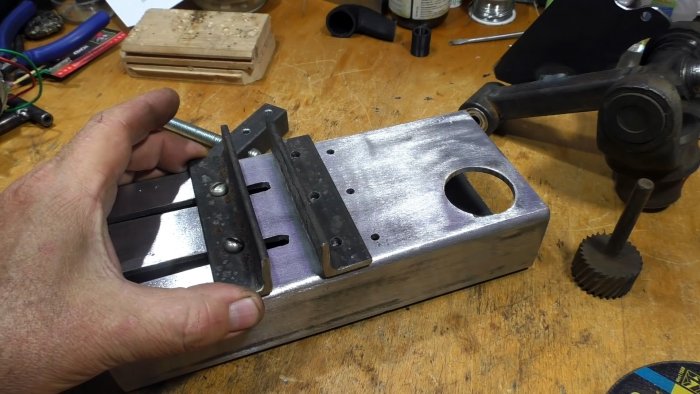

Затем из уголка вырезаются губки тисков. Одна из них прикручивается к основанию перед прорезями. Вторая должна быть скользящей. Для этого к ней прикручивается на 2 винта полоса так, чтобы они могли ходить по прорезям. Также из квадрата требуется сделать упор с нарезанной резьбой, при вращении в котором шпильки можно разжимать или сжимать тиски.
Как из крестовины кардана сделать низковольтный мини отрезной станок

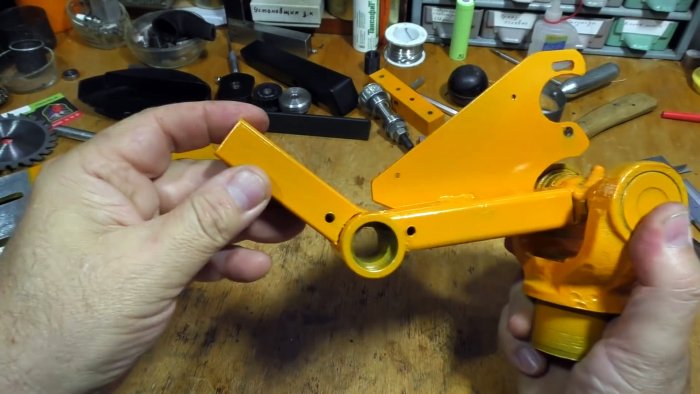

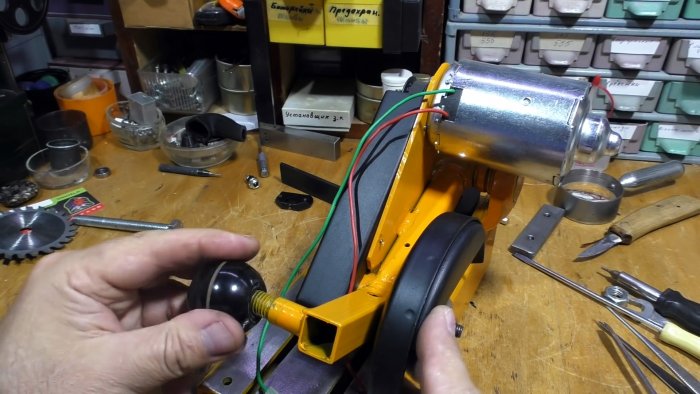

Поворотный кронштейн станка необходимо удлинить, приварив отрезок трубы под углом. К нему будет прикручиваться пластиковая или деревянная рукоятка.
Как из крестовины кардана сделать низковольтный мини отрезной станок

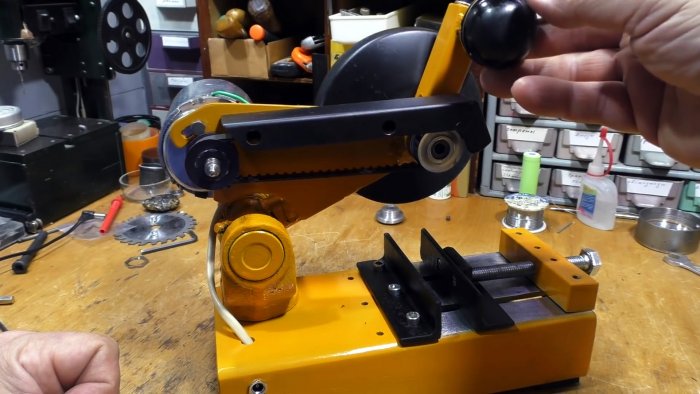

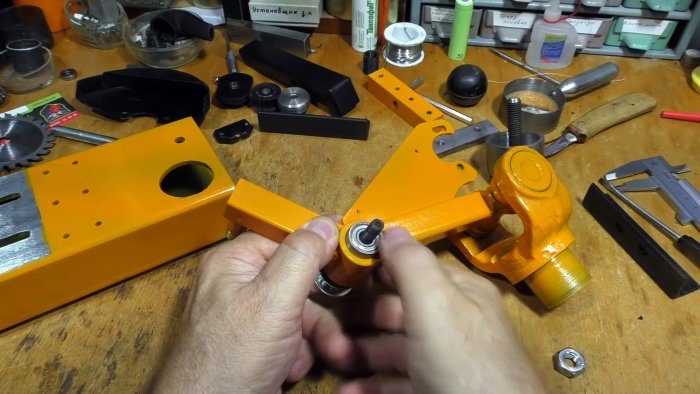

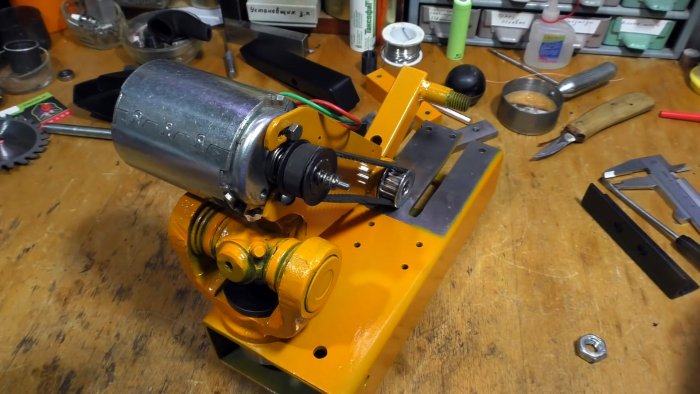

Далее детали собираются. В корпус на поворотном кронштейне вставляются подшипники с втулкой между ними. Через них необходимо завести болт со шкивом. Затем прикручивается двигатель, также со шкивом, и натягивается ремень. Потребуется сделать защиту ремня из гнутого швеллера или распущенной вдоль профильной трубы.
Как из крестовины кардана сделать низковольтный мини отрезной станок

Как из крестовины кардана сделать низковольтный мини отрезной станок

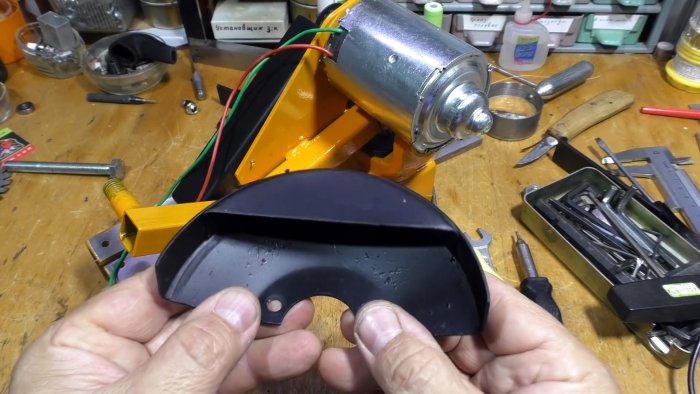

Также нужно установить кожух для защиты от искр.
Как из крестовины кардана сделать низковольтный мини отрезной станок

Как из крестовины кардана сделать низковольтный мини отрезной станок

Как из крестовины кардана сделать низковольтный мини отрезной станок

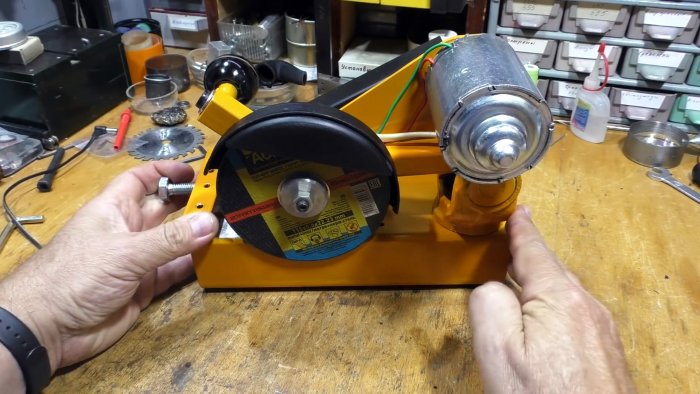

Его можно снять из сломанной болгарки или купить отдельно. Затем собираются тиски, к двигателю подключается блок питания, устанавливается отрезной диск. Все станок готов к использованию. Для удобства желательно установить кнопку пуска двигателя на рычаг.
Как из крестовины кардана сделать низковольтный мини отрезной станок

Как из крестовины кардана сделать низковольтный мини отрезной станок

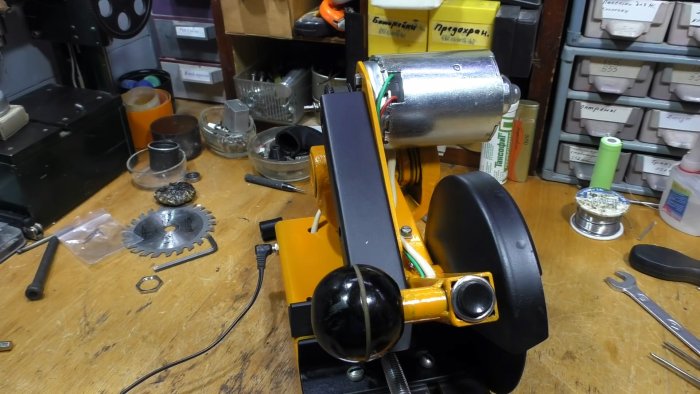

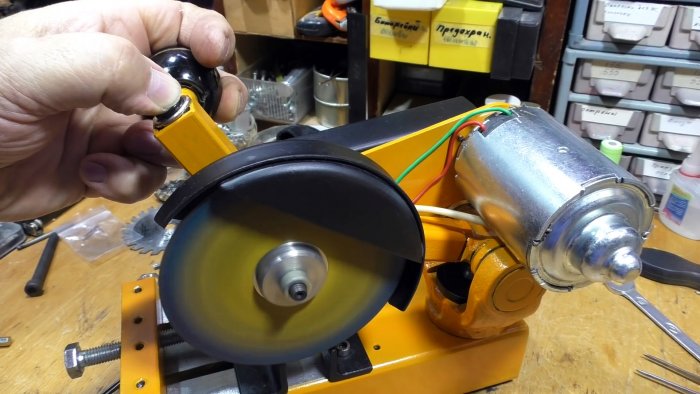

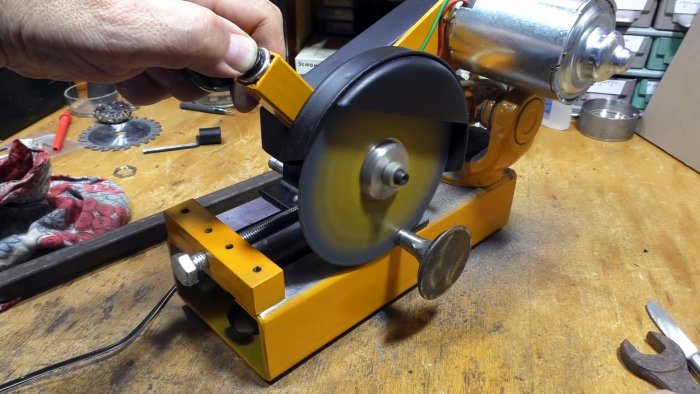

Собранный своими руками станок с таким двигателем способен в зависимости от оснастки резать как металл, так и дерево, причем делает это сравнительно тихо.
Как из крестовины кардана сделать низковольтный мини отрезной станок

Как из крестовины кардана сделать низковольтный мини отрезной станок

Как из крестовины кардана сделать низковольтный мини отрезной станок
