Тупым ножом работать тяжело и опасно. Соскользнув с материала, он может травмировать пальцы. Ручная правка требует опыта, т. к. трудно выдержать угол заточки по длине лезвия. Хорошие приспособления для этой цели стоят несколько тысяч рублей. К счастью, его возможно сделать самостоятельно. Для этого достаточно обладать навыками слесарного и сварочного дела.
Теперь точить ножи удобно как сделать простое приспособление для заточки

Понадобится


Работа над самоделкой начинается с заготовки следующих материалов и изделий:
  • двух отрезков квадратных труб разного сечения;
  • двух стальных пластин равной ширины, но разной длины;
  • пары одинаковых прямоугольных полосок из стали;
  • двух разных пар болтов и гаек;
  • П-образной заготовки из стальной полосы;
  • полосы резины;
  • клея для приклеивания резины к металлу;
  • баллончика аэрозольной краски.

В работе также придется пользоваться тисками, сварочным аппаратом, болгаркой, дрелью и ножницами.

Процесс изготовления приспособления

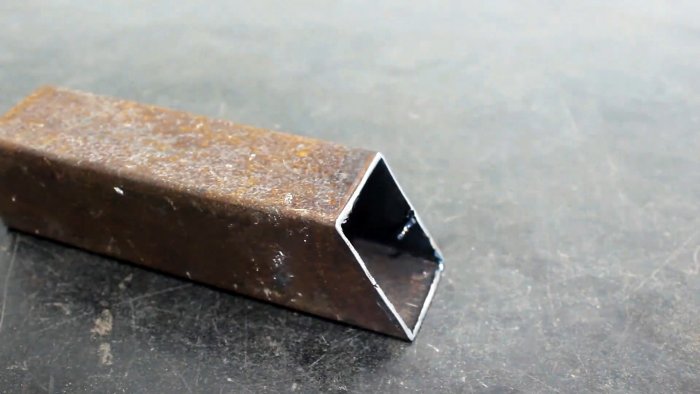

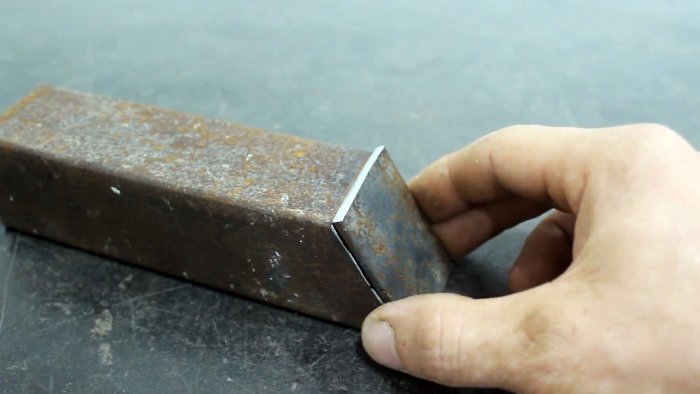

Угол заточки ножей зависит от их назначения. Будем ориентироваться на домашние кухонные ножи, у которых он составляет 25-30 градусов. Сначала отрезаем требуемый по длине отрезок квадратной трубы и с одного торца формируем срез под углом 25-30 градусов.
Теперь точить ножи удобно как сделать простое приспособление для заточки

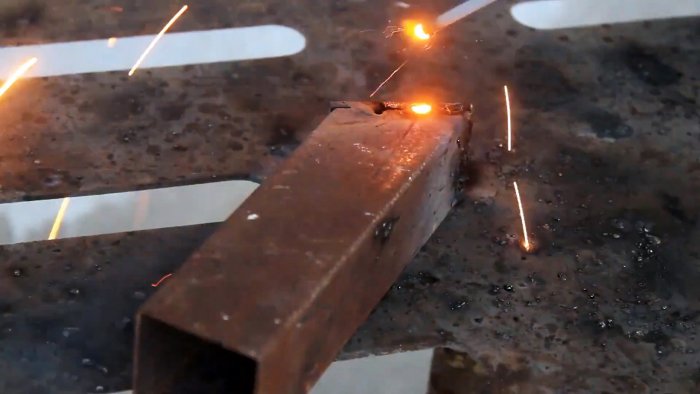

Формируем пластину из стали соответствующих размеров и привариваем по контуру к наклонному сечению квадратной трубы.
Теперь точить ножи удобно как сделать простое приспособление для заточки

Теперь точить ножи удобно как сделать простое приспособление для заточки

Болгаркой зачищаем швы и удаляем наплывы металла. Поверхность наклонной пластины делаем ровной, а контуры – без зазубрин и неровностей.
Теперь точить ножи удобно как сделать простое приспособление для заточки

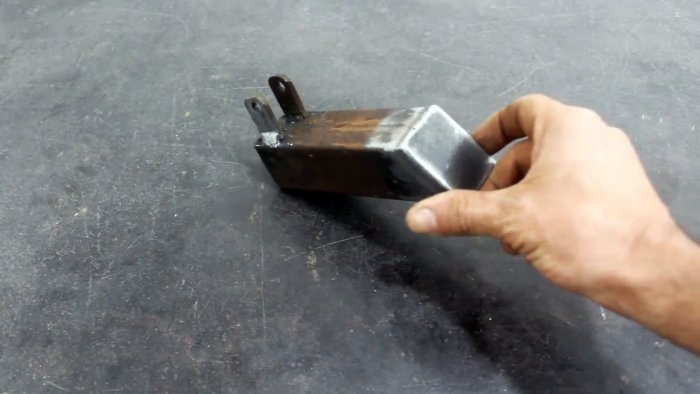

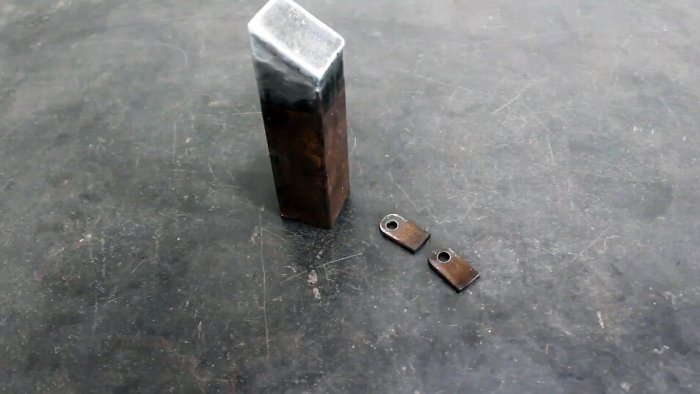

В двух небольших прямоугольных пластинах, отступив от одного торца по длине, сверлим отверстия. Углы пластин над отверстиями скругляем. Привариваем их вертикально к короткой плоскости квадратной трубы, сопряженной с наклонным торцом, немного отступив от другого конца и боковых граней. Причем, отверстия должны быть сверху.
Теперь точить ножи удобно как сделать простое приспособление для заточки

В квадратной трубе меньшего сечения сверлим сквозные отверстия в противоположных гранях по центру, немного отступив от торца. Формируем второй конец трубы также под углом 25-30 градусов, используя болгарку.

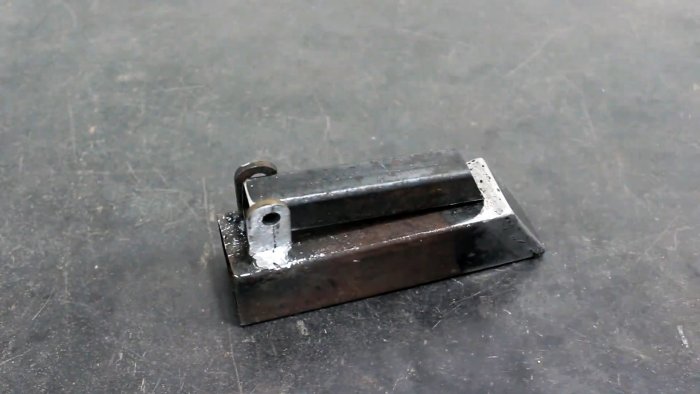

Укладываем трубу меньшего сечения между «ушками», и с помощью подходящего болта и гайки соединяем их так, чтобы меньшая труба могла свободно поворачиваться вокруг болта.
Теперь точить ножи удобно как сделать простое приспособление для заточки

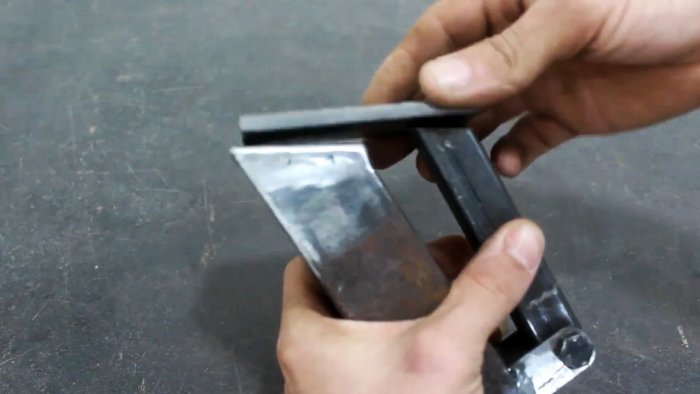

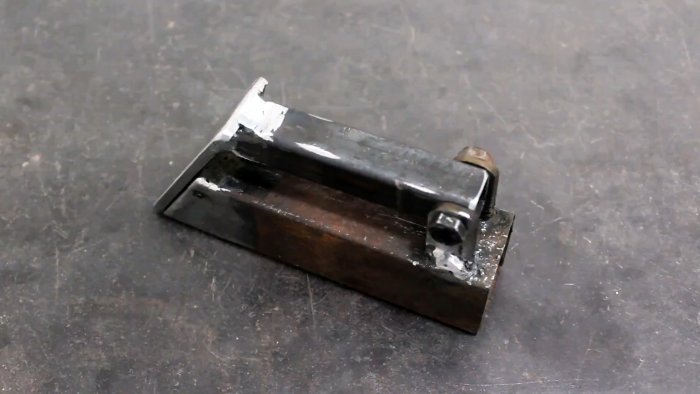

К наклонной плоскости торца меньшей трубы привариваем стальную пластину, которая бы полностью перекрывала нижнюю по ширине и длине.
Теперь точить ножи удобно как сделать простое приспособление для заточки

Теперь точить ножи удобно как сделать простое приспособление для заточки

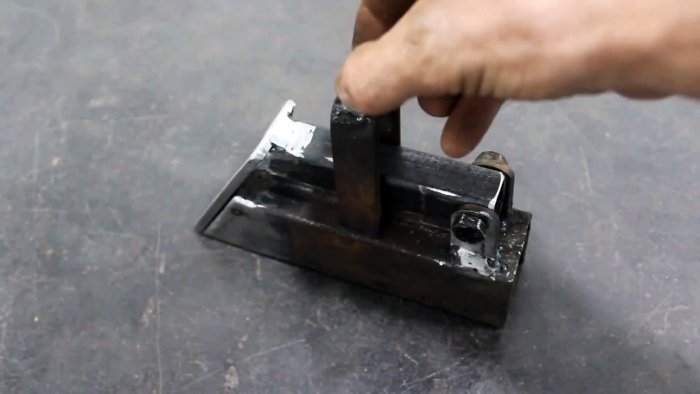

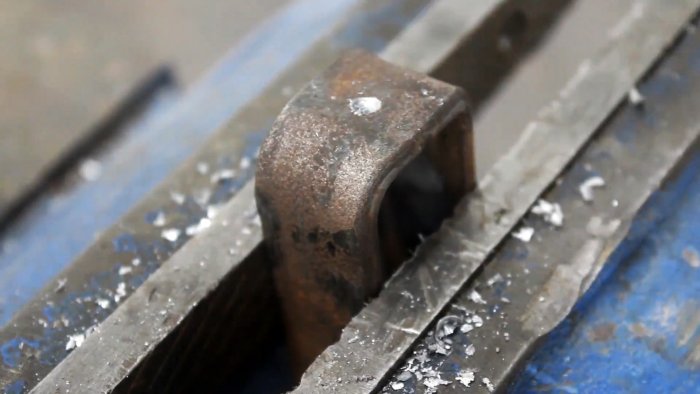

В П-образной пластине сверху сверлим отверстие побольше и привариваем гайку требуемого размера под болт необходимой длины. Привариваем ножки полученной конструкции вертикально к большей квадратной трубе так, чтобы меньшая квадратная труба оказалась между ними.
Теперь точить ножи удобно как сделать простое приспособление для заточки

Теперь точить ножи удобно как сделать простое приспособление для заточки

Для красоты и защиты окрашиваем приспособление из аэрозольного баллончика. К сопрягаемым наклонным пластинам приклеиваем полоски резины, с запасом перекрывающие их габарит.
Теперь точить ножи удобно как сделать простое приспособление для заточки

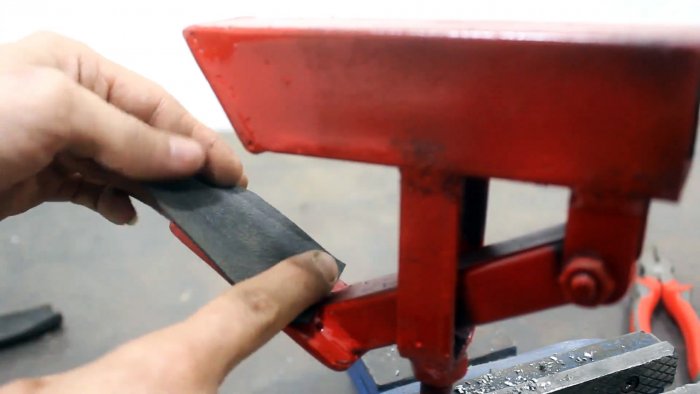

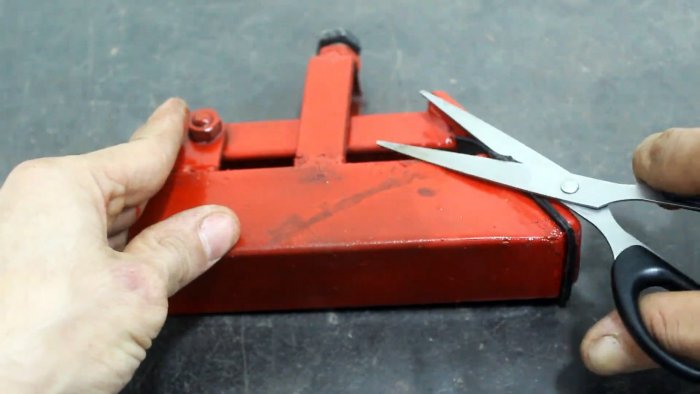

После застывания клея, ножницами отрезаем выступающие за контуры пластин излишки резины.
Теперь точить ножи удобно как сделать простое приспособление для заточки

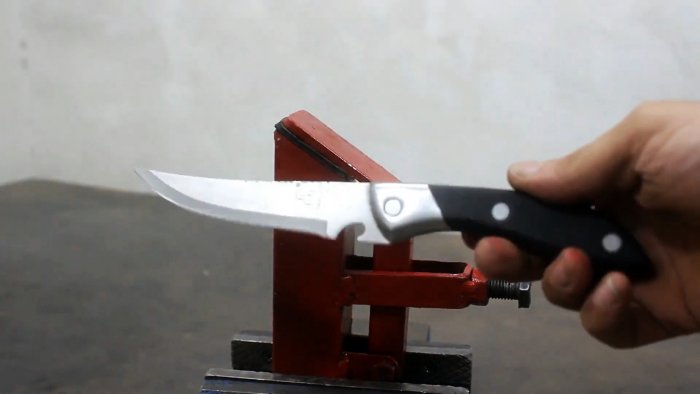

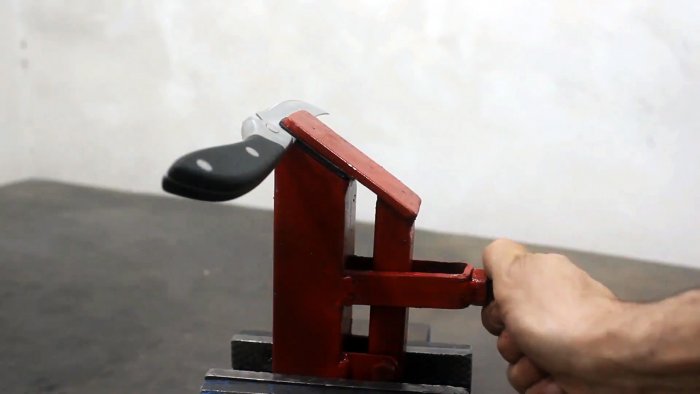

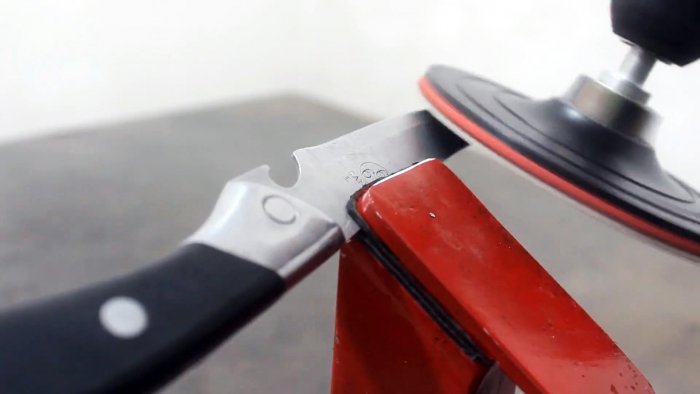

Зажимаем основание самоделки в тиски. Между пластин помещаем обух лезвия ножа и закрепляем его с помощью болта в П-образной пластине. Теперь нож можно затачивать или править, не боясь нарушить угол заточки.
Теперь точить ножи удобно как сделать простое приспособление для заточки

Теперь точить ножи удобно как сделать простое приспособление для заточки

Теперь точить ножи удобно как сделать простое приспособление для заточки
